Đồng hồ đo nước thải

  • Tên sản phẩm: Đồng hồ đo nước thải
  • Hiệu : T-FLOW
  • Xuất xứ : Malaysia
  • Sẵn hàng từ DN50 đến DN300
  • CÔNG TY TNHH GENERAL LÊ NGUYỄN
  • Chi Nhánh: Hà Nội
    • Mr Đoàn: 0973 574 679 hoặc 0965 70 70 70
    • Email: Kinhdoanh.lenguyenco@gmail.com
  • Chi Nhánh : Tp HCM
    • Mr Thành: 0948.939.111
    • Email : lenguyenco2017@gmail.com

Quý khách vui lòng liên hệ qua Hotline, Zalo hoặc Telegram để được tư vấn & mua hàng.

Danh mục sản phẩm:

Mô tả

Trong thời đại công nghiệp hóa phát triển mạnh mẽ như ngày nay, các khu công nghiệp, các nhà máy mọc lên ngày một nhiều. Đi đôi với việc đầu tư phát triển, chúng ta cũng cần chú trọng công tác bảo vệ môi trường, đặc biệt là đối với lượng nước thải xả ra từ các nhà máy, xí nghiệp. Để có thể làm được điều đó đồng hồ đo nước thải đã được đưa vào sử dụng. Hãy cùng T-Blue tìm hiểu đồng hồ đo nước thải là gì cũng như cấu tạo và nguyên lý làm việc ra sao trong bài viết dưới đây.

Giới thiệu về đồng hồ đo nước thải

Đồng hồ đo nước thải là gì?

Đồng hồ đo nước thải hay có tên gọi đầy đủ là đồng hồ đo lưu lượng nước thải, có đa dạng mẫu mã, chủng loại, kích cỡ, kiểu dáng, model, xuất xứ. Dạng đồng hồ cơ này thường cho ra kết quả đo lường có độ chính xác cao.

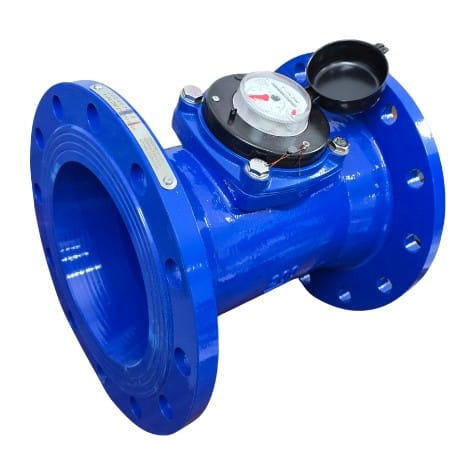

Đồng hồ đo nước thải T-FLOW mang lại kết quả đo lường chính xác cao
Đồng hồ đo nước thải T-FLOW mang lại kết quả đo lường chính xác cao

Đồng hồ này hoạt động dựa trên chuyển động của hệ thống bánh răng, khi dòng nước chảy qua sẽ làm quay cánh quạt ở bên trong đồng hồ từ đó sẽ làm thay đổi sự vận động của bánh răng và sự chuyển động của các kim hiện thị trên mặt đồng hồ.

Đồng hồ đo lưu lượng nước thải là một thiết bị chuyên dụng để đo thông số khối lượng, thể tích của chất lỏng. Được dùng để đo khối lượng nước chảy qua đồng hồ tại thời điểm tức thời, hoặc tổng lưu lượng kể từ khi lắp đặt trong hệ thống. Lưu lượng nước thải này được đo đạc, tính toán bởi các bộ phận bên trong đồng hồ. Các bộ phận này hoạt động dựa trên cơ chế vận hành và làm việc được cài đặt theo một quy trình cố định.

Đồng hồ T-FLOW có thân được làm từ chất liệu chính là gang cùng với lớp phủ ngoài là sơn Epoxy màu xanh giúp bảo vệ đồng hồ. Được làm từ chất liệu chính là gang, một loại chất liệu rẻ, có độ bền cao, được ứng dụng phổ biến trong ngành vật tư nước.

Đồng hồ đo nước thải T-FLOW có nhiệm vụ là đo đạc lưu lượng nước thải được xả ra trong một khoảng thời gian nhất định, từ đó cũng có thể tính toán và kiểm soát được tổng lượng nước của các nhà máy xả thải ra môi trường.

Cấu tạo của đồng hồ đo nước thải

Đồng hồ đo nước thải gồm 3 bộ phận chính là: thân đồng hồ, bộ đếm chuyển động và bộ phận hiển thị kết quả. Ba bộ phận chính này là sự kết hợp hoàn hảo, ăn ý của các chi tiết nhỏ hơn. Cùng tìm hiểu những chi tiết nhỏ này để thấy được tổng thể một đồng hồ như thế nào.

  • Phần thân của đồng hồ: thân của đồng hồ được làm từ chất liệu gang. Đây là một chất liệu có độ bền cao, ít co ngót, khả năng chịu ngoại lực  và chống oxy hóa tốt,… rất phù hợp với vai trò là bộ phận bảo vệ chính của đồng hồ, bảo vệ những bộ phận khác khỏi các tác hại của môi trường, từ đó tăng tuổi thọ của đồng hồ. Hai mặt của thân có dạng kết nối mặt bích, cho phép kết nối với các đường ống một cách nhanh chóng, thuận tiện.
  •  Bộ phận cánh quạt: bộ phận này nằm bên trong phần thân, dưới tác động của dòng chảy lưu chất sẽ làm quay cánh quạt. Cánh quạt được làm từ nhựa dẻo ABS có trọng lượng nhẹ hơn các loại nhựa khác, có khả năng chịu ma sát, áp lực và nhiệt độ rất tốt,… Cánh quạt trước kia rất dễ mắc các cặn, rác trong quá trình vận chuyển chất thải, nhưng hiện này đã được cải tiến bằng cách di chuyển dịch sát lên phía trên mặt hiện thị để tránh tình trạng này xảy ra.
Đồng hồ đo nước thải T-FLOW có cấu tạo đơn giản
Đồng hồ đo nước thải T-FLOW có cấu tạo đơn giản
  • Trục chuyển động: đây là bộ phận thuộc bộ đếm chuyển động và cũng là bộ phận quan trọng nhất. Sau khi cánh quạt quay dưới sự tác động của dòng chảy, trục chuyển động sẽ làm nhiệm vụ của mình là vận chuyển “thông tin” nhận được từ cánh quạt để thể hiện qua mặt đồng hồ.
  • Mặt đồng hồ: hay chính là bộ phận hiện thi kết quả, trên mặt đồng hồ bạn có thể đọc được dễ dàng 2 chỉ số đó là lưu lượng nước thải tại thời điểm nhất định và tổng lưu lượng từ khi lắp đặt đồng hồ. Trên bề mặt đồng hồ có một dãy số để đọc dung lượng tổng và hai kim đồng hồ để đọc dung lượng tức thời. Phía trên bộ phận hiện thị được lắp một lớp kính cường lực có độ chống đỡ cao, khả năng kháng nước tốt,… giúp đồng hồ hoạt động tốt trong các điều kiện môi trường, thời tiết khắc nghiệt.
  • Gioăng làm kín: được làm từ cao su EPDM, là bộ phận làm kín giúp các lưu chất không bị rỏ rỉ trong quá trình vận chuyển và ngược lại không để nước thải tràn vào đồng hồ, tránh ảnh hưởng đến hiệu suất hoạt động.

Đồng hồ đo nước thải F-LOW có cấu tạo đơn giản như vậy nên rất dễ dàng lắp đặt, tháo dỡ để sửa chữa. Các bộ phận kết hợp với nhau, hoạt động nhịp nhàng, mang lại kết quả đo lượng chính xác cao.

Nguyên lý hoạt động

Đồng hồ đo nước thải có nguyên lý hoạt động cơ bản cụ thể như sau:

  • Khi nước thải chảy qua thân đồng hồ, dưới áp lực của dòng nước chảy vào vuông góc với cánh quạt sẽ làm cánh quạt chuyển động
  • Sau khi cánh quạt quay, trục chuyển động nhận được tín hiệu, thông qua sự kết nối các bánh răng và nam châm với mặt động hồ hiển thị để hiện thị kết quả đọc được ra ngoài bằng các con số cụ thể.

Các bộ phận từ nhỏ đến lớn đều thực hiện tốt từng các chức năng riêng của nó và phối hợp chặt chẽ với nhau để mang đến hiệu quả cao giúp người sử dụng, các cơ quan, nhà máy có thể nắm bắt được thông tin một cách chính xác, rõ ràng nhất.

Thông số kỹ thuật

  • Kích thước đồng hồ: DN15 – DN300
  • Chất liệu thân: Thân gang
  • Sơn phủ: Epoxy xanh dày 0.3μm
  • Cấp chính xác: Cấp A
  • Kiểu kết nối: lắp bích
  • Tiêu chuẩn nối bích: BS
  • Nhiệt độ hoạt động: 0 – 70 độ C
  • Áp lực làm việc: PN16
  • Cánh quạt, bánh răng: Nhựa ABS
  • Mặt hiển thị đồng hồ: 999999
  • Kiểu hoạt động: Woltman

Bảng giá đồng hồ đo nước thải cập nhật mới nhất 2023

Loại

Đơn giá (VNĐ)

DN 50

4,016,000

DN 65

4,616,000

DN 80

4,986,000

DN 100

5,296,000
DN 150

7,646,000

DN 200

10,766,000
DN 250

18,526,000

DN 300

38,200,000

Ưu – nhược điểm của đồng hồ đo nước thải

Đồng hồ đo nước thải T-FLOW có nhiều ưu điểm từ vật liệu gang
Đồng hồ đo nước thải T-FLOW có nhiều ưu điểm từ vật liệu gang

Được làm từ chất liệu gang mang nhiều tính chất tốt cùng với cầu tạo đơn giản, đồng hồ đo nước thải T-FLOW mang nhiều ưu điểm vượt trội, nhưng bên cạnh đó cũng có một số nhược điểm như sau:

Ưu điểm

  • Với cấu tạo ít bộ phận, thuận tiện cho việc lắp đặt, tháo dỡ, sửa chữa và bảo hành,…
  • Thân đồng hồ được làm từ chất liệu gang có độ bền cao, khả năng kháng các tác động từ bên ngoài tốt, ít bị mài mòn, không bị ảnh hưởng bởi các chất hóa học, axit,…
  • Lớp phủ ngoài là sơn Epoxy chống rỉ, chống ăn mòn, và chống nước tốt
  • Các bộ phận đều có thể dễ dàng tìm kiếm trên thị thường, nên việc thay thế từng bộ bộ riêng lẻ cũng dễ dàng hơn
  • Giá thành thành phẩm cũng như từng bộ phận tương đối rẻ
  • Có kích thước đa dạng có thể ứng dụng phổ biến, nhiều nơi đặc biệt là các khu công nghiệp, nhà máy,… có lượng chất thải nhiều
  • Bộ hiển thị luôn cho kết quả đo lường có độ chính xác cao.

Nhược điểm

  • Phần cánh quạt đôi khi cũng có thể bị mắc rác, cặn, ảnh hưởng sự vận hành của đồng hồ
  • Không hoạt động được trong môi trường bùn sệt
  • Tuy độ chính xác cao nhưng vẫn chưa bằng đồng hồ đo điện tử.

Phân loại đồng hồ đo nước thải trên thị trường

Đồng hồ do nước thải trên thị trường hiện nay có đa dạng mẫu mã và kiểu loại để phù hợp với mục đích sử dụng của nhiều  công trình khác nhau. Theo đó, đồng hồ đo nước thải cũng được phân ra nhiều loại nhưng chủ yếu được chia ra tùy theo chức năng đo, chất liệu, kiểu nối ống,..

Phân loại theo kiểu nối

  • Đồng hồ nước nối mặt bích
  • Đồng hồ nước nối ren
Hai loại đồng hồ đo nước thải T-FLOW theo khớp nối
Hai loại đồng hồ đo nước thải T-FLOW theo khớp nối

Phân loại theo chức năng đo

  • Đồng hồ nước dạng cơ:  là loại đồng hồ hoạt động theo nguyên lý cơ học, dưới sự hoạt động nhịp nhàng của cánh quạt, trụ, và cách bánh răng để có thể cho ra kết quả trên màn hình đồng hồ.
  • Đồng hồ nước dạng điện tử: dòng chảy khi đi qua đồng hồ sẽ được cảm nhận bởi bộ phận cảm biến, sau đó tín hiệu được truyền đến bộ phận xử lý chính của đồng hồ, quá trình xử lý sẽ diễn ra nhanh chóng, và các thông số được hiển thị lên bằng các con số trên màn hình LED, LCD.
  • Đồng hồ nước siêu âm: đây là dòng đồng hồ tối tân nhất, xử dụng sóng siêu âm để cảm nhận dòng chảy, và cho ra lưu lượng nước chính xác nhất. Đồng hồ nước siêu âm sử dụng pin để hoạt động.

Phân loại theo chất liệu

Nếu phân loại đồng đo nước thải theo chất liệu làm nên nó thì ta có loại sau:

  • Đồng hồ nước làm từ đồng
  • Đồng hồ nước làm từ gang
  • Đồng hồ nước làm từ inox

Ứng dụng của đồng hồ đo nước thải

Đồng hồ đo nước thải T-FLOW xuất xứ từ Malaysia, có chất lượng vượt trội, giá cả phải chăng rất được ưa chuộng và sử dụng rộng rãi bởi các nhà đầu tư. Chúng được áp dụng trong các hệ thống như:

  • Hệ thống thoát nước thải các khu công nghiệp, các nhà máy,…
  • Hệ thống thoát nước thải các trung tâm thương mại, các khu đô thị,…
  • Hệ thống đường ống của nhà máy xử lý nước thải.
Đồng hồ đo nước thải T-FLOW được ứng dụng trong nhiều hệ thống khác nhau
Đồng hồ đo nước thải T-FLOW được ứng dụng trong nhiều hệ thống khác nhau

Cách đọc và cách lắp đặt đồng hồ đo nước thải

Cách đọc

Tùy theo những kích thước khác nhau mà số chỉ thị trên mặt đồng hồ đo nước thải cũng khác nhau. Với đồng hồ có kích thước DN50 – DN65, DN80 – DN200, DN250 – DN300, mặt đồng hồ sẽ có lần lượt là 6, 7, và 8 chữ số và có 1 chữ số màu đỏ. Chữ số màu đỏ sẽ chạy liên tục có đơn vị là lít, chữ số màu đen sẽ có đơn vị đo lường là cm³.

Ngoài ra trên đồng hồ có từ 1 đến 3 bộ phận đếm số bằng kim là 1 lít, 10 lít, 100 lít ứng với kí hiệu x 0,001; x 0,01; x 0,1 trên mặt đồng hồ..

Cách lắp đặt

Để đồng hồ do nước thải có thể hoạt động với sai số không đáng kể và đạt hiệu suất cao nhất thì quá trình lắp đặt, người thi công phải tuân thủ chặt chẽ các bước sau:

  • Đầu tiên bạn phải chọn loại đồng hồ có kích thước phù hợp với nhu cầu công trình của bạn. Nếu không chọn kích thước phù hợp, đồng hồ sẽ không đưa ra kết quả chính xác. Ví dụ lượng nước thải không nhiều mà chọn loại đồng hồ có kích thước lớn, lượng nước chảy bên trong sẽ không tiếp xúc được với cánh quạt và sẽ không hiện thị được số liệu lên mặt đồng hồ
  • Sau đó tiến hành kết nối đồng hồ với các ống bằng liên kết mặt bích, thực hiện siết chặt và đều tay các bulong.
Cách lắp đặt đồng hồ đo nước thải T-FLOW theo 2 bước đơn giản
Cách lắp đặt đồng hồ đo nước thải T-FLOW theo 2 bước đơn giản

Trong khi thực hiện lắp đặt, bạn có thể cân nhắc lắp thêm Y lọc ở đầu vào của đồng hồ, để tránh những rác có kích thước lớn mắc vào cánh quạt gây dừng hoặc hư hại cánh quạt. Đồng hồ khi đó sẽ không hiện thị được lưu lượng nước chảy qua. Hoặc với đầu ra của đồng hồ bạn có thể lắp đặt van một chiều để tăng áp suất nước bên trong đồng hồ, giúp đồng hồ đưa ra những dữ liệu đo chính xác hơn.

Một số lưu ý khi chọn lựa, lắp đặt và sử dụng đồng hồ đo nước thải

Hãy lưu ý một số điều sau đây để có thể sử dụng đồng hồ đo nước thải an toàn, hiệu quả nhất:

Lưu ý khi chọn đồng hồ đo nước thải

Khi chọn đồng hồ đo nước thải, bạn cần lưu ý:

  • Môi trường dùng đồng hồ đo nước thải: Đồng hồ được sử dụng để đo nước thải sinh hoạt, nước thải công nghiệp, nước thải hóa chất đậm đặc, có nhiệt độ cao hay thấp?
  • Loại đồng hồ đo nước thải: đồng hồ dạng cơ hay đồng hồ điện tử hiển thị liên tục, theo dõi từ xa.
  • Chất liệu của đồng hồ: Chất liệu inox, gang,…
  • Thông số kỹ thuật của hệ thống chờ: DN, PN, nhiệt độ,…
  • Thương hiệu của đồng hồ đo nước thải: T – FLOW, Sence, Komax, Hansung, Sanwa, Pmax, Zenner…
  • Cơ sở cung cấp hàng uy tín, mang đến cho bạn các sản phẩm chuẩn chất lượng, độ bền và giá cả hợp lý : Công ty TNHH General Lê Nguyễn.
  • Đồng hồ bạn đặt mua đã được kiểm định và kiểm tra, đạt tiêu chuẩn cấp phép của các trung tâm kiểm định cấp nhà nước.

Lưu ý khi lắp đặt đồng hồ đo nước thải

Một vài lưu ý khi lắp đặt đồng hồ đo nước thải:

  • Làm sạch đường ống, dụng cụ lắp đặt để loại bỏ bụi bẩn, rác thải, các chất lắng cặn,… trước khi thực hiện lắp đặt đồng hồ đo nước thải
Làm sạch đường ống dẫn trước khi lắp đặt đồng hồ đo nước thải
Làm sạch đường ống dẫn trước khi lắp đặt đồng hồ đo nước thải
  • Lắp đồng hồ có hướng dòng chảy trùng với mũi tên được in nổi trên thân, nên lắp sản phẩm nằm ngang.
  • Nên lắp đồng hồ tại đường ống thẳng, khoảng cách phía trước đường ống thẳng có chiều dài gấp 10 lần đường kính của đồng hồ. Đường ống thẳng phía sau có khoảng cách tối thiểu là 2 lần so với đồng hồ.
  • Nên lắp đặt thêm lọc y phía trước đồng hồ để lọc rác, tránh xảy ra trường hợp lòng ống bị tắc nghẽn do rác.

Lưu ý khi sử dụng đồng hồ đo nước thải

Trong khi sử dụng đồng hồ đo nước thải, bạn cần lưu ý:

  • Kiểm soát nguồn nước, lưu lượng nước, áp suất dòng chảy ở mức phù hợp.
  • Nếu lắp đặt đồng hồ đo nước thải ở ngoài trời thì nên trang bị thêm mái che, bảo vệ đồng hồ bởi mưa, nắng, gió, bụi, thời tiết khắc nghiệt.
  • Kiểm tra định kỳ tình trạng của đồng hồ đo, có thể mở van nước cho chảy một thùng chứa số lít cụ thể rồi cho đi qua đồng hồ.
  • Bảo dưỡng đồng hồ theo thời gian khuyến cáo do nhà sản xuất đưa ra, trong quá trình này nên ngắt điện, khóa nước. Xả hết các van xả ở đường ống còn chứa nước và thực hiện công việc kiểm tra, bảo trì sản phẩm.

Chọn mua đồng hồ đo nước thải ở đâu uy tín

Hiện nay trên thị trường, đồng hồ do nước thải có rất nhiều loại khác nhau với sự đa dạng trong cả mẫu mã và kích thước. Tuỳ vào từng nhu cầu sử dụng mà bạn sẽ có những cân nhắc lựa chọn khác nhau. Bên cạnh đó, trong thời đại công nghệ phát triển, các hàng nhái, hàng kém chất lượng tràn lan thì việc tìm kiếm địa các địa chỉ mua hàng uy tín, chất lượng cũng được quan tâm rất nhiều.

Nếu như bạn còn đang phân vân trong việc tham khảo và lựa chọn thì có thể tìm hiểu về T-Blue – đơn vị chuyên cung cấp các loại đồng hồ đo nước thải T-FLOW đa dạng và nhiều thiết bị khác uy tín trên thị trường. Công ty TNHH General Lê Nguyễn luôn tự hào là một trong những nơi cung cấp van và phụ kiện trong ngành cấp thoát nước hàng đầu Việt Nam.

Đến với T-Blue bạn sẽ có sự lựa chọn các sản phẩm đa dạng và luôn có sự cạnh tranh về giá cả và chất lượng. Đơn vị cam kết về sự uy tín và khả năng đạt hiệu quả cao trong khi sử dụng sản phẩm. Đội ngũ nhân viên không ngừng nghiên cứu và định hướng sự đổi mới trong quy trình sản xuất để phục vụ nhu cầu cho mọi đối tượng khách hàng. Hãy liên hệ ngay với chúng tôi để được trao đổi và hỗ trợ mọi lúc mọi nơi nhé!
