Van một chiều lá lật là gì? Cấu tạo, nguyên lý hoạt động và báo giá

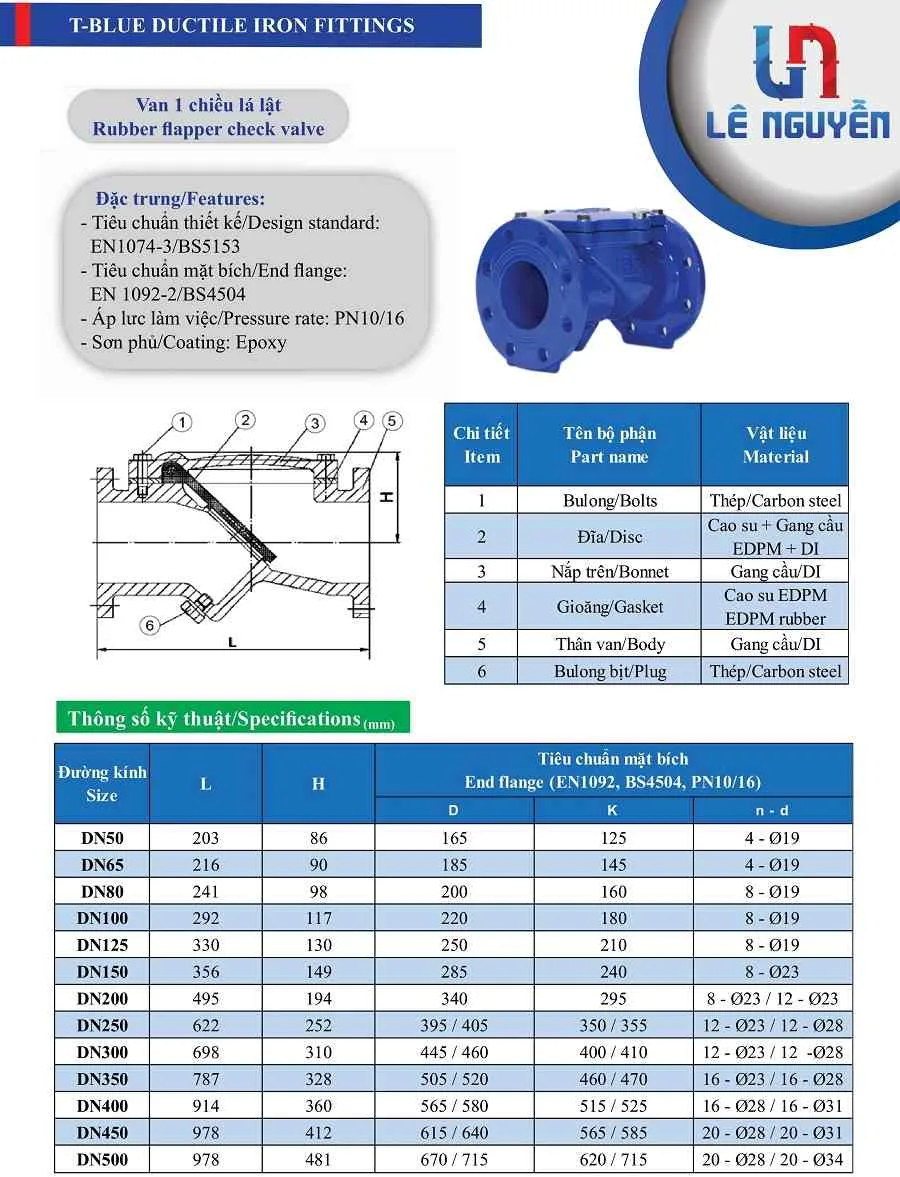

Catalogue của van một chiều lá lật

Van một chiều lá lật
Catalogue của van một chiều lá lật

Giới thiệu về van một chiều lá lật

Van một chiều lá lật là một loại van khá phổ biến hiện nay.Van thường được sử dụng rộng rãi trong các hệ thống đường ống để ngăn chặn sự ô nhiễm và đảm bảo an toàn của hệ thống, đặc biệt là trong các ứng dụng công nghiệp.

Van một chiều lá lật là gì?

Van một chiều lá lật (hay còn gọi là van một chiều lật) là một loại van dùng để điều khiển dòng chất lỏng hay khí trong một ống dẫn. Van này được thiết kế để cho phép chất lưu chảy qua theo một hướng nhất định và không cho phép chảy ngược lại theo hướng đó.

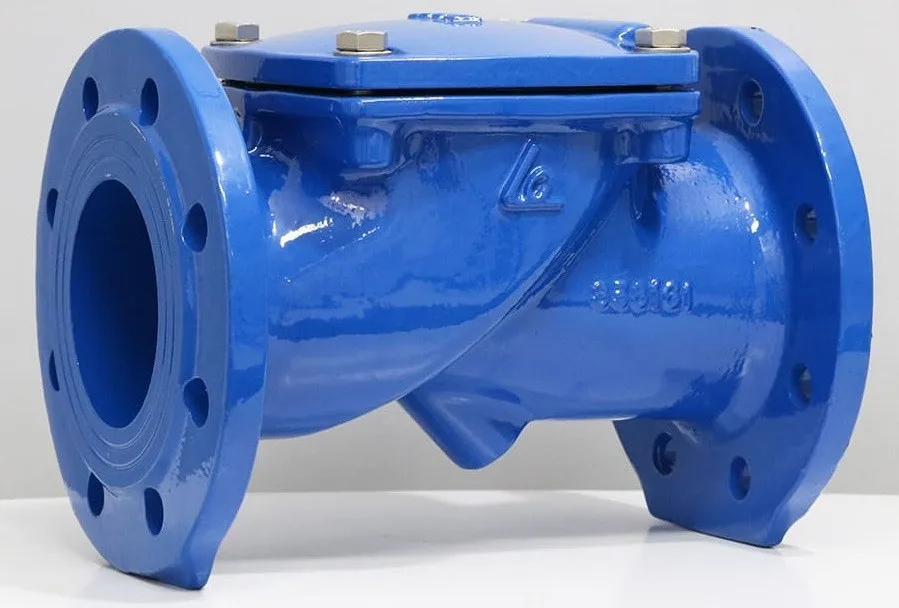

Van một chiều lá lật
Van một chiều lá lật là van có thiết kế chính với một lá chắn bên trong nhằm ngăn dòng lưu chất

Cấu tạo của van một chiều lá lật gồm một tấm van hoặc một lá van được gắn chặt vào một bản lề, và bản lề này lại được gắn vào tường của ống dẫn. Khi dòng chất lỏng hoặc khí chảy qua ống, tấm van này sẽ được đẩy mở ra và cho phép chất lưu chảy qua, còn khi dòng chất lưu cố gắng chảy ngược lại thì tấm van sẽ đóng lại, ngăn chặn sự lưu thông ngược của chất lưu.

Van một chiều lá lật thường được sử dụng trong các ứng dụng công nghiệp, như trong hệ thống cấp nước, hệ thống xử lý nước thải, hệ thống khí nén, hệ thống điều hòa không khí và hệ thống ống dẫn chất lỏng khác.

Cấu tạo của van một chiều lá lật

Van một chiều lá lật bao gồm một chiếc lá van và một vật liệu gasket (lớp đệm giữa hai bề mặt của van), được lắp đặt trong một thân van.

Cấu tạo của van một chiều lá lật bao gồm:

  • Thân van: Là bộ phận chịu áp lực và có nhiệm vụ kết nối van với các bộ phận khác trong hệ thống.
  • Lá van: Là bộ phận chính trong van, được gắn trên trục van và quay xoay để kiểm soát lưu lượng chất lưu. Lá van được thiết kế có độ bền cao và chịu được áp suất lớn.
  • Trục van: Kết nối với lá van và xoay để điều khiển lưu lượng chất lưu.

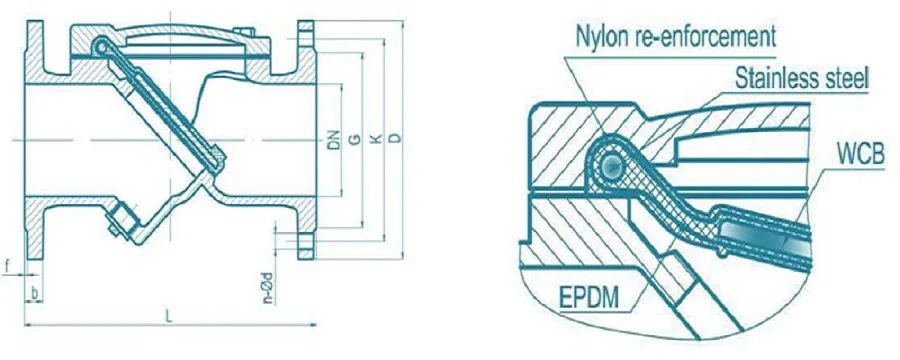

Van một chiều lá lật
Van một chiều lá lật có cấu tạo gồm 6 phần chính
  • Vật liệu gasket: Là lớp đệm giữa hai bề mặt của van, giúp ngăn chặn rò rỉ của chất lưu.
  • Bộ kẹp: Giúp giữ cho vật liệu gasket và lá van chắc chắn trong thân van.
  • Mùi van: Là bộ phận giúp bảo vệ van khỏi bụi bẩn, đảm bảo van hoạt động trơn tru và độ bền cao hơn.
  • Bulong và đai ốc: Kết nối các bộ phận lại với nhau và giữ cho van được gắn chặt vào hệ thống.

Có một số loại van một chiều lá lật có thêm các phụ kiện bổ sung như khớp nối, tay quay hoặc motor, v.v. để kiểm soát hoạt động của van. Ngoài ra, còn có các loại van một chiều lá lật được thiết kế để chịu được áp suất và nhiệt độ cao, chẳng hạn như van một chiều lá lật dạng cánh quạt được sử dụng trong hệ thống điều hòa không khí của tòa nhà.

Nguyên lý hoạt động của van một chiều lá lật

Van một chiều lá lật hoạt động dựa trên nguyên lý cơ học của lá van xoay trên trục của nó để kiểm soát lưu lượng chất lưu đi qua van. Khi chất lưu chảy theo hướng mà van cho phép, lá van sẽ được mở để cho phép chất lưu chuyển qua. Khi áp suất chất lưu giảm hoặc nguồn cấp chất lưu ngưng, van sẽ tự động đóng lại để ngăn chặn sự tràn ngược của chất lưu.

Cụ thể, khi chất lưu chảy vào van, nó tác động lên mặt trước của lá van và đẩy lá van hướng lùi (mở van). Trong khi đó, áp suất chất lưu phía sau lá van sẽ giảm dần. Nếu chất lưu muốn tràn ngược, lá van sẽ đóng lại do áp suất từ phía sau lớn hơn áp suất từ phía trước. Khi chất lưu chảy trong hướng đúng, lá van sẽ duy trì trạng thái mở cho chất lưu chuyển qua.

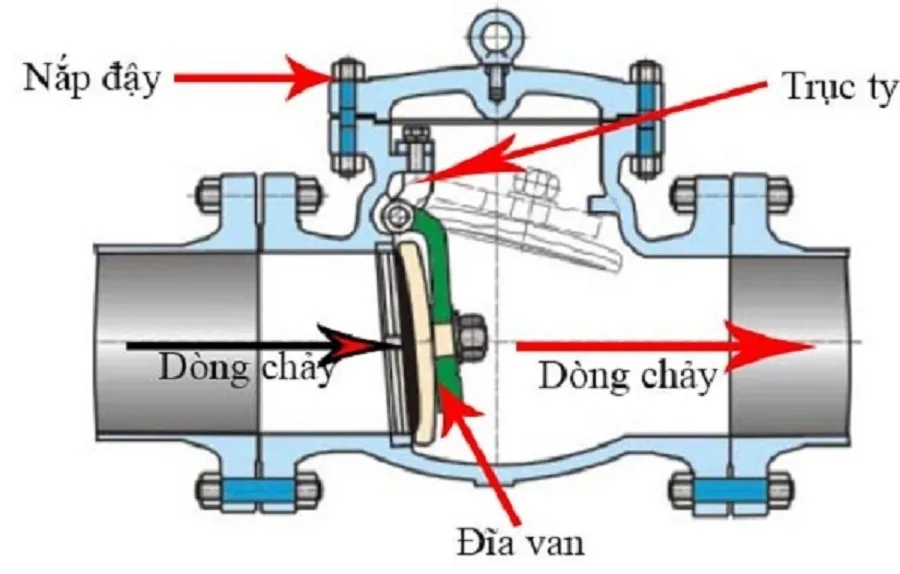

Van một chiều lá lật
Nguyên lý hoạt động của van một chiều lá lật là dựa trên sự mở và đóng của lá van để kiểm soát lưu lượng chất lưu.

Van một chiều lá lật thường được sử dụng để kiểm soát lưu lượng chất lưu ở một hướng duy nhất trong các ứng dụng khác nhau.

Đặc tính riêng biệt của van một chiều lá lật

Nhờ vào cấu tạo riêng biệt mà van một chiều lá lật sở hữu rất nhiều đặc tính riêng biệt so với các loại van khác. Một số đặc tính riêng biệt của van một chiều lá lật gồm:

  • Kiểm soát lưu lượng chất lưu: Van một chiều lá lật cho phép kiểm soát lưu lượng chất lưu ở một hướng duy nhất, ngăn ngừa sự tràn ngược của chất lưu và đảm bảo an toàn trong các hệ thống chuyển động chất lưu.
  • Độ tin cậy cao: Với cấu trúc đơn giản, ít chi tiết chuyển động và ít điểm mối hàn, van một chiều lá lật có độ tin cậy cao hơn so với các loại van khác. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi tính an toàn cao.

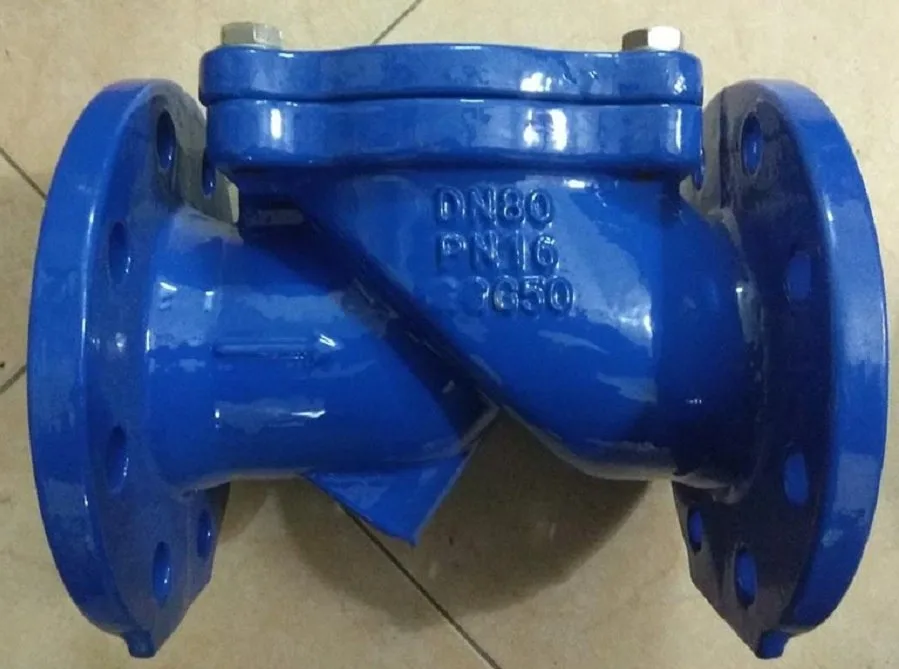

Van một chiều lá lật
Nhờ vào cấu tạo riêng biệt mà van một chiều lá lật sở hữu rất nhiều đặc tính riêng biệt so với các loại van khác.
  • Thời gian đóng/mở nhanh: Van một chiều lá lật thường có thời gian đóng/mở nhanh, giúp giảm thiểu thiệt hại khi có sự cố xảy ra trong hệ thống.
  • Dễ dàng bảo trì và sửa chữa: Do có cấu trúc đơn giản và ít chi tiết chuyển động, van một chiều lá lật có thể được bảo trì và sửa chữa dễ dàng hơn so với các loại van khác.

Tuy nhiên, cũng có một số hạn chế của van một chiều lá lật như không thể điều chỉnh lưu lượng chất lưu theo nhu cầu và không thể sử dụng trong các ứng dụng yêu cầu kiểm soát lưu lượng chất lưu theo nhiều hướng khác nhau.

Phân loại van một chiều lá lật

Van một chiều lá lật có thể được phân loại theo nhiều cách khác nhau, tùy thuộc vào nhiều yếu tố như vật liệu, kích thước, vị trí lắp đặt, kiểu kết nối. Dưới đây là một số phân loại phổ biến của van một chiều lá lật:

Van phân loại theo vật liệu chế tạo:

  • Van một chiều có lá lật làm bằng kim loại, thường là thép không gỉ hoặc đồng thau, và được sử dụng trong các ứng dụng chuyên dụng với áp suất cao.
  • Van một chiều có lá lật làm bằng nhựa, thường là nhựa PVC hoặc PP, và được sử dụng trong các ứng dụng với áp suất thấp hoặc trung bình.

Van phân loại theo kích thước:

  • Van một chiều có kích thước lớn, loại van này có kích thước lớn hơn so với các loại van khác, thường được sử dụng trong các hệ thống chuyển động chất lỏng lớn.
  • Van một chiều có kích thước nhỏ và thường được sử dụng trong các thiết bị y tế, thiết bị điện tử và các ứng dụng công nghiệp khác.

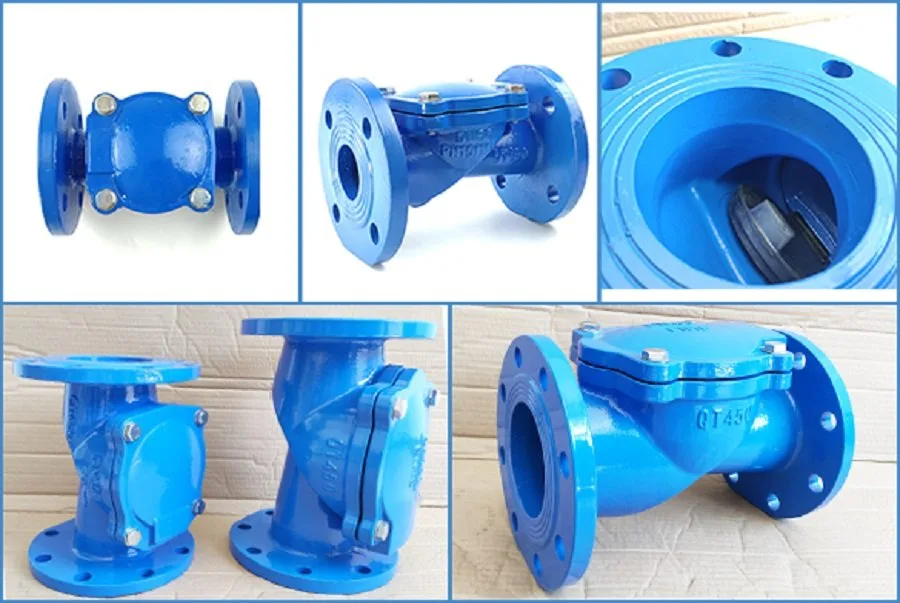

Van một chiều lá lật
Van một chiều lá lật có thể được phân loại dựa trên nhiều tiêu chí khác nhau

Van phân loại theo kết nối:

  • Van một chiều lá lật có đầu kết nối bằng bích. Loại van này được sử dụng phổ biến trong các hệ thống cấp nước, hệ thống xử lý nước thải, hệ thống xăng dầu, khí đốt, hóa chất và các ứng dụng công nghiệp khác.
  • Van một chiều lá lật có đầu kết nối bằng ren. Loại van này thường được sử dụng trong các hệ thống dẫn khí và hệ thống dẫn nước nhỏ.
  • Van một chiều lá lật có đầu kết nối bằng hàn. Loại van này thường được sử dụng trong các ứng dụng công nghiệp và các hệ thống xử lý nước thải.

Van phân loại theo vị trí lắp đặt:

  • Van một chiều lá lật được lắp đặt giữa hai ống, thường được sử dụng trong các ứng dụng công nghiệp và các hệ thống xử lý nước thải.
  • Van một chiều lá lật có hình dạng giống như cổ chai, được sử dụng trong các hệ thống cấp nước, hệ thống xử lý nước thải, hệ thống xăng dầu, khí đốt và các ứng dụng công nghiệp khác.

Ngoài ra, van một chiều lá lật có thể được phân loại dựa trên nhiều tiêu chí khác nhau, tùy thuộc vào nhiều yếu tố như cách thức hoạt động, áp suất và nhiệt độ làm việc. Tùy thuộc vào từng mục đích sử dụng của công trình mà van được lựa chọn lắp đặt trong hệ thống.

Bảng giá van một chiều lá lật cập nhật mới nhất

Bảng giá van lá lật một chiều:

STT Phân Loại Giá bán ( VND )
1 DN50 750.000
2 DN65 885.000
3 DN80 1.150.000
4 DN100 1.500.000
5 DN125 2.300.000
6 DN150 2.800.000
7 DN200 5.200.000
8 DN250 8.400.000
9 DN300 11.250.000
10 DN350 17.000.000

Ứng dụng của van một chiều lá lật

Van một chiều lá lật được sử dụng rộng rãi trong các hệ thống dẫn đường ống, hệ thống cấp nước, hệ thống xử lý nước thải, hệ thống xăng dầu, khí đốt, hóa chất và các ứng dụng công nghiệp khác để kiểm soát và ngăn chặn dòng chảy ngược của chất lỏng hoặc khí. Các ứng dụng cụ thể của van một chiều lá lật bao gồm:

  • Hệ thống cấp nước, van dùng để ngăn chặn nước chảy ngược vào đường ống và giữ cho áp lực nước luôn ổn định trong hệ thống cấp nước.
  • Hệ thống xử lý nước thải, van được sử dụng để ngăn chặn sự trở lại của nước thải và các chất độc hại trong hệ thống xử lý nước thải.
  • Hệ thống xăng dầu van sử dụng để kiểm soát dòng chảy của xăng dầu trong các hệ thống cấp nhiên liệu và bồn chứa.

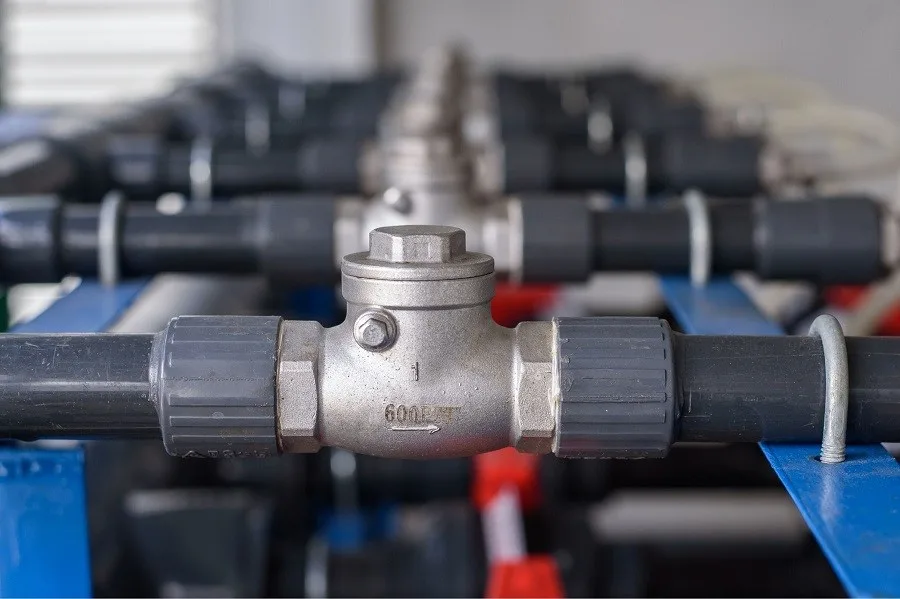

Van một chiều lá lật
Van một chiều lá lật có nhiều ứng dụng trong các lĩnh vực khác nhau
  • Các ứng dụng công nghiệp van được sử dụng trong các hệ thống xử lý hóa chất, hệ thống khí đốt và các ứng dụng công nghiệp khác để kiểm soát dòng chảy của các chất lỏng và khí.

Tóm lại, van một chiều lá lật là một phần quan trọng của các hệ thống dẫn đường ống và được sử dụng để đảm bảo an toàn và hiệu quả trong các ứng dụng công nghiệp và dân dụng.

Ưu – nhược điểm của van một chiều lá lật

Ưu điểm của van một chiều lá lật:

  • Van có kích thước nhỏ gọn, dễ dàng lắp đặt và sử dụng.
  • Thiết kế đơn giản của van một chiều lá lật giúp giảm chi phí sản xuất và bảo trì.
  • Van có khả năng chịu áp suất cao, giúp đảm bảo tính an toàn và hiệu suất của hệ thống.
  • Van hoạt động đơn giản, không cần năng lượng bên ngoài để điều khiển, giúp giảm chi phí vận hành.

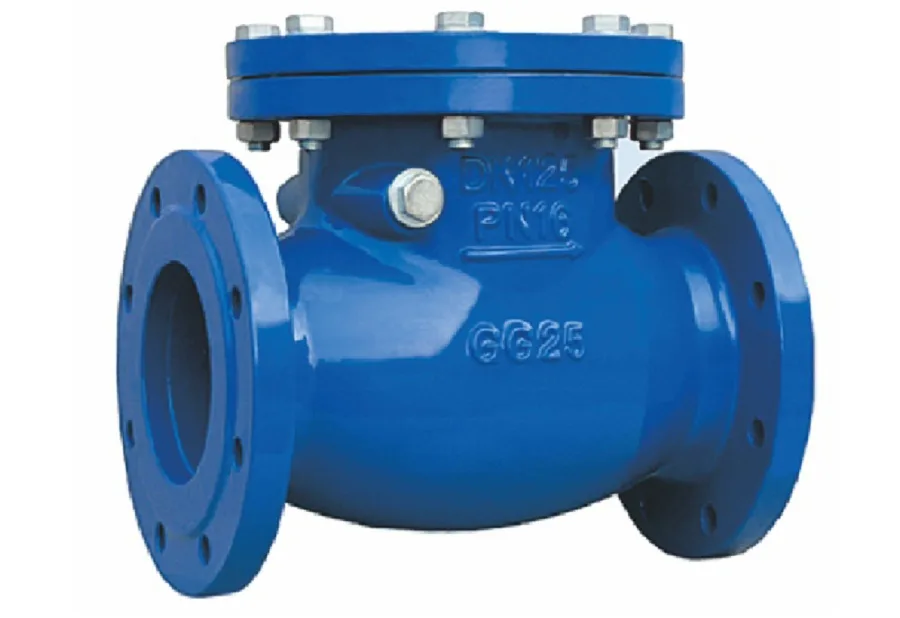

Van một chiều lá lật
Van một chiều lá lật có cấu trúc đơn giản, dễ sử dụng và hiệu quả trong việc ngăn chặn dòng chảy ngược.

Nhược điểm của van một chiều lá lật:

  • Chỉ hoạt động một chiều, nghĩa là nó không thể điều chỉnh lưu lượng chất lỏng hoặc khí trong hệ thống.
  • Do thiết kế đơn giản nên van dễ bị bám cặn, gây tắc nghẽn và giảm hiệu suất của hệ thống.
  • Không thể điều chỉnh được độ mở hay đóng, điều này có thể gây ra các vấn đề về lưu lượng chất lỏng hoặc khí trong hệ thống.

Van một chiều lá lật là một giải pháp đơn giản, tiết kiệm chi phí và hiệu quả trong các ứng dụng có yêu cầu về ngăn chặn dòng chảy ngược trở lại. Tuy nhiên, nó cũng có nhược điểm như không thể điều chỉnh độ mở hay đóng, không thể điều chỉnh lưu lượng, và có khả năng bị tắc nghẽn.

Cách lắp đặt van một chiều lá lật

Việc lắp đặt van một chiều lá lật tùy thuộc vào mục đích sử dụng, loại van và cấu trúc hệ thống. Dưới đây là các bước hướng dẫn chung khi lắp đặt van một chiều lá lật:

Bước 1: Chọn vị trí lắp đặt

Vị trí lắp đặt van cần đảm bảo sự tiếp cận dễ dàng cho việc kiểm tra, bảo dưỡng và thay thế van. Ngoài ra, cần chọn vị trí sao cho van được đặt trong vị trí ngang hoặc dọc để đảm bảo hoạt động hiệu quả.

Bước 2: Chuẩn bị công cụ và thiết bị

Trước khi lắp đặt van, cần chuẩn bị đầy đủ các công cụ và thiết bị cần thiết bao gồm đồng hồ đo áp suất, đồng hồ đo lưu lượng, kẹp mỏ và ống nối với đường ống.

Van một chiều lá lật
Khi lắp đặt van một chiều lá lật, cần đảm bảo sự an toàn cho bản thân và thiết bị.

Bước 3: Lắp đặt van

Đối với van một chiều lá lật, cần đặt van vào trong đường ống, đảm bảo rằng lá van hướng theo chiều dòng chảy của chất lỏng hoặc khí. Sau đó, dùng kẹp mỏ để kẹp chặt van và sử dụng ống nối để kết nối van với đường ống.

Bước 4: Kiểm tra và bảo trì

Sau khi lắp đặt xong, cần kiểm tra kỹ lưỡng để đảm bảo hoạt động hiệu quả của van. Ngoài ra, cần thường xuyên bảo trì và vệ sinh van để đảm bảo tuổi thọ và hiệu quả hoạt động của thiết bị.

Lưu ý rằng quá trình lắp đặt van một chiều lá lật phải tuân thủ các quy định về an toàn và kỹ thuật, cần được thực hiện bởi những người có kinh nghiệm và được đào tạo trong việc lắp đặt và sử dụng các thiết bị trong hệ thống.

Lưu ý khi lắp đặt van một chiều lá lật

Việc lắp đặt van một chiều lá lật đòi hỏi sự cẩn thận và chính xác để đảm bảo hoạt động hiệu quả và độ bền của van. Dưới đây là một số lưu ý quan trọng khi lắp đặt van một chiều lá lật:

  • Kiểm tra kỹ trước khi lắp đặt đảm bảo không có bất kỳ vật cản hoặc rỉ sét nào có thể gây ảnh hưởng đến hoạt động của van.
  • Lắp đặt đúng hướng dòng chảy chắc chắn rằng van được lắp đặt đúng hướng dòng chảy để đảm bảo hoạt động chính xác của van.
  • Lắp đặt đúng vị tr  để đảm bảo van hoạt động hiệu quả.

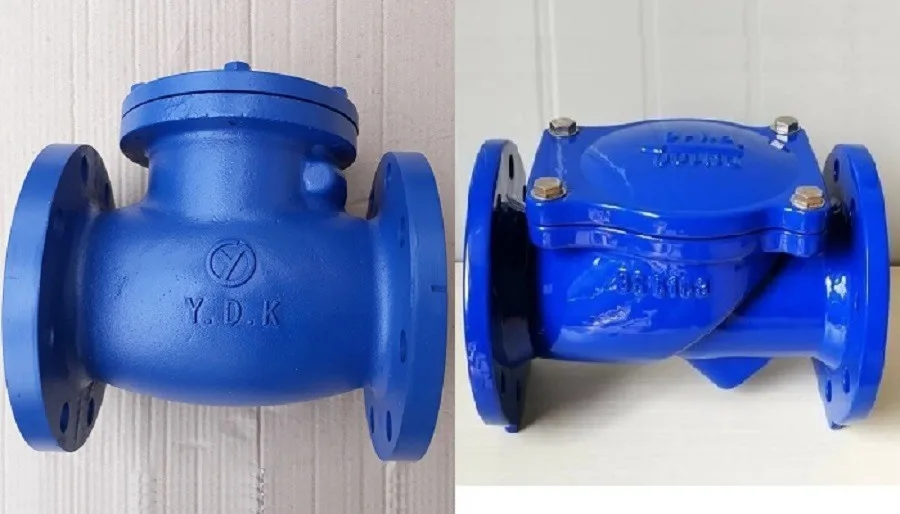

Van một chiều lá lật
Van một chiều lá lật cần được lắp đặt ở vị trí thích hợp trong hệ thống đường ống, đảm bảo chức năng của nó
  • Sử dụng phụ kiện phù hợp để đảm bảo không có rò rỉ hoặc sự cố khác xảy ra.
  • Sau khi lắp đặt van một chiều lá lật, kiểm tra hoạt động của van để đảm bảo rằng nó hoạt động chính xác và không có rò rỉ nước hoặc khí.
  • Bảo trì và vệ sinh định kỳ bằng cách kiểm tra, làm sạch và thay thế bất kỳ bộ phận hỏng hóc nào theo yêu cầu.

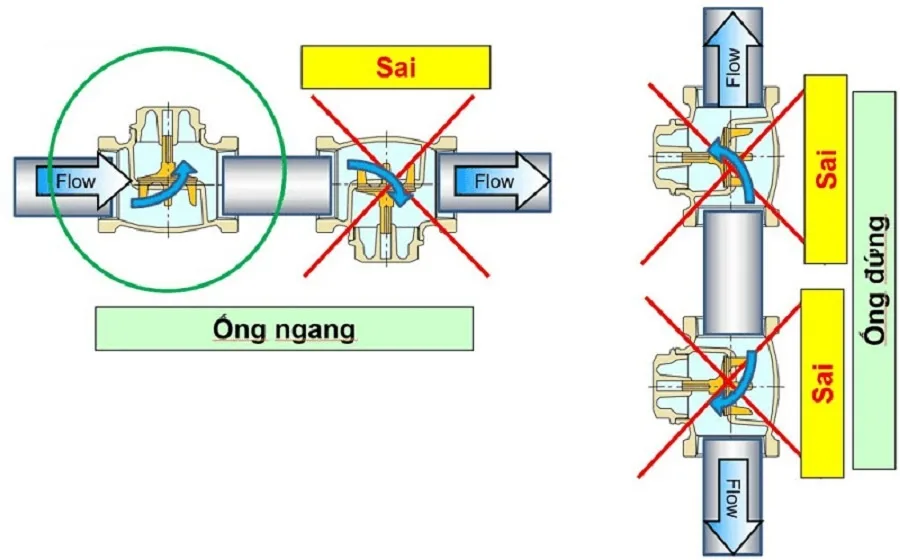

Ngoài ra, van 1 chiều lá lật chỉ lắp ngang với nắp van ở trên vì đĩa không hoạt động nếu không có trọng lực ở các vị trí khác nhau.

Địa điểm mua van một chiều lá lật uy tín trên thị trường

Nếu bạn đang phân vân chưa chọn được cho mình một địa chỉ mua van một chiều lá lật uy tín, chát lượng ở đâu thì có thể tham khảo mua hàng ở T – BLUE. Đơn vị chuyên cung cấp các sản phẩm cho ngành cấp thoát nước, vật tư ngành nước và các loại van.

T – BLUE là thương hiệu của công ty TNHH General Lê Nguyễn. Với hàng chục năm kinh nghiệm và công nghệ sản xuất hàng đầu, công ty cam kết các sản phẩm đến tay khách hàng đều có chất lượng tốt nhất, giá thành ưu đãi nhất. Bên cạnh đó, đội ngũ chuyên viên tư vấn cũng như các chế độ ưu đãi và bảo hành của công ty luôn là tốt nhất, luôn ưu tiên đặt trỉa nghiệm của khách hành lên hàng đầu.

Hãy liên hệ ngay cho chúng tôi để được hỗ trợ tư vấn một cách nhanh nhất, chính xác nhất.
