Bầu rãnh

Bầu rãnh – còn gọi là côn thu nối rãnh hay grooved reducer — là phụ kiện chuyển tiếp đường kính trong hệ khớp nối rãnh, dùng để nối hai đoạn ống có đường kính khác nhau mà cả hai đầu đều gia công rãnh theo tiêu chuẩn AWWA C606. Đây là phụ kiện không thể thiếu ở những vị trí tuyến ống cần giảm (hoặc tăng) tiết diện: từ ống chính đường kính lớn xuống nhánh nhỏ hơn, hoặc đấu nối thiết bị có cửa vào/ra khác cỡ với đường ống.

Khác với côn thu hàn hay côn thu ren, bầu rãnh giữ trọn ưu điểm của hệ grooved: lắp đặt nhanh bằng cùm và gioăng, không cần hàn, an toàn cháy nổ, dễ tháo lắp bảo trì. Nhờ vậy, trong các hệ thống PCCC, cấp nước và cơ điện công trình sử dụng khớp nối rãnh, bầu rãnh được dùng đồng bộ với cùm rãnh, bích rãnh và tê rãnh để tạo nên một hệ đường ống linh hoạt, thi công nhanh.

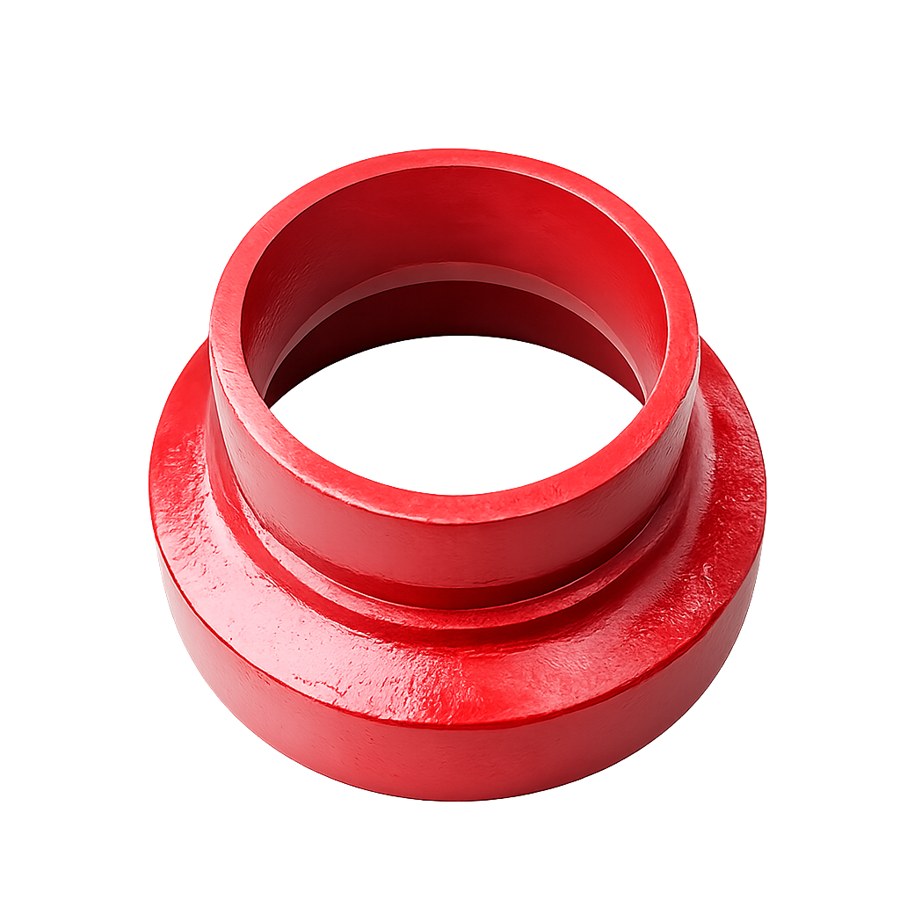

Sản phẩm bầu rãnh T-Blue cung cấp được đúc từ gang cầu ASTM A536, phủ epoxy hoặc mạ kẽm, dùng gioăng EPDM đạt yêu cầu tiếp xúc nước sạch, có sẵn kiểu đồng tâm và lệch tâm cho nhiều tình huống lắp đặt.

Bầu rãnh đồng tâm và lệch tâm – chọn loại nào?

Bầu rãnh có hai dạng cơ bản. Đồng tâm (concentric) có hai đầu ống cùng chung một trục tâm, hình dạng cân đối như chiếc phễu; dạng này dùng phổ biến cho các tuyến ống đứng hoặc nơi không quan trọng việc thoát khí/thoát cặn, giữ dòng chảy đối xứng quanh trục.

Lệch tâm (eccentric) có một đường sinh phẳng (một cạnh thẳng), khiến hai đầu ống lệch trục nhau. Dạng này đặc biệt hữu ích trên tuyến ống nằm ngang: nếu lắp cạnh phẳng lên trên, tránh tạo túi khí (air pocket) ở đỉnh ống – quan trọng với đường hút của bơm; nếu lắp cạnh phẳng xuống dưới, tạo đáy phẳng liên tục giúp thoát cặn, tránh đọng bùn.

Việc chọn đúng loại và đúng hướng lắp đặt bầu rãnh ảnh hưởng trực tiếp tới hiệu quả vận hành, đặc biệt ở đường hút bơm nơi túi khí có thể gây xâm thực (cavitation) và giảm hiệu suất. Đây là chi tiết kỹ thuật thường bị bỏ qua nhưng lại rất quan trọng.

Thông số kỹ thuật bầu rãnh

Bảng dưới đây tổng hợp thông số kỹ thuật của bầu rãnh gang cầu. Kích thước thu (cấp đường kính đầu lớn sang đầu nhỏ) và kiểu đồng tâm/lệch tâm được chọn theo yêu cầu tuyến ống và thiết bị.

Vai trò của bầu rãnh trong thiết kế thủy lực

Việc thay đổi đường kính ống không chỉ là chuyện cơ khí mà còn ảnh hưởng tới thủy lực của toàn tuyến. Khi dòng chảy đi từ ống lớn vào ống nhỏ, vận tốc tăng lên và tổn thất áp suất cục bộ phát sinh tại vị trí thu. Bầu rãnh với biên dạng chuyển tiếp trơn tru giúp giảm rối và tổn thất so với việc thay đổi đường kính đột ngột, góp phần duy trì hiệu quả bơm và giảm tiêu hao năng lượng.

Trong thiết kế hệ thống cấp nước và PCCC, kỹ sư tính toán đường kính từng đoạn ống theo lưu lượng và vận tốc cho phép; bầu rãnh là điểm nối các đoạn có đường kính khác nhau đó. Chọn đúng cỡ thu giúp giữ vận tốc dòng trong khoảng hợp lý (thường 1–3 m/s cho ống cấp nước), tránh vận tốc quá cao gây ồn, xói mòn và búa nước, hoặc quá thấp gây lắng cặn.

Ở đường hút của bơm, việc dùng bầu rãnh lệch tâm lắp đúng hướng để tránh túi khí là yêu cầu bắt buộc trong thực hành kỹ thuật tốt, nhằm đảm bảo bơm luôn được cấp đủ nước, không bị gián đoạn dòng và hư hỏng do cavitation.

Vật liệu và độ bền của bầu rãnh

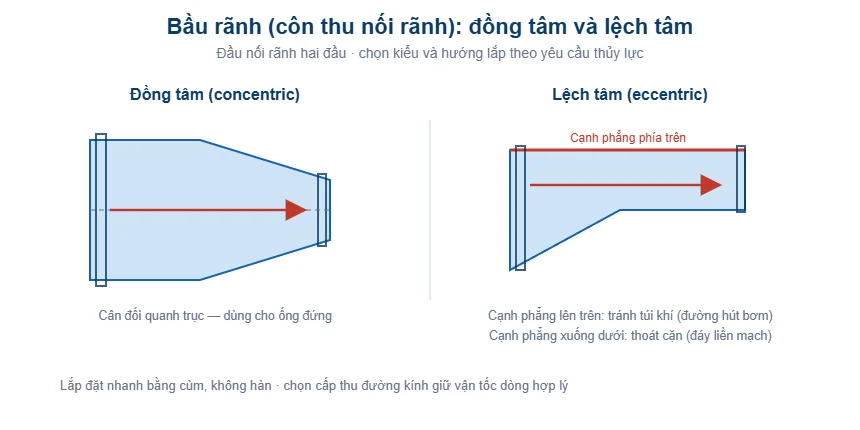

Sơ đồ bầu rãnh: kiểu đồng tâm cho ống đứng và lệch tâm chống túi khí hoặc thoát cặn trên ống ngang.

Giống các phụ kiện rãnh khác, bầu rãnh được đúc từ gang cầu ASTM A536 65-45-12 – vật liệu có độ bền kéo cao, độ dẻo tốt, chịu áp lực và va đập vượt trội so với gang xám. Nhờ graphit dạng cầu, gang cầu không giòn gãy đột ngột mà có khả năng biến dạng dẻo trước khi phá hủy, tăng độ an toàn cho hệ thống chịu áp.

Lớp phủ epoxy hoặc mạ kẽm nhúng nóng bảo vệ bề mặt khỏi ăn mòn trong môi trường nước và khí quyển ẩm. Với các ứng dụng chôn ngầm hoặc môi trường ăn mòn cao, lớp epoxy dày phủ tĩnh điện được ưu tiên nhờ khả năng cách ly hóa học tốt và độ bám dính cao.

Gioăng làm kín EPDM phù hợp nước sạch, chịu nhiệt độ và lão hóa tốt; NBR dùng cho môi trường có dầu; silicone cho nhiệt độ cao. Tuổi thọ mối nối phụ thuộc lớn vào việc chọn đúng gioăng và lắp đặt đúng kỹ thuật.

Ứng dụng của bầu rãnh

Bầu rãnh được sử dụng rộng rãi trong hệ thống PCCC để thu đường kính từ ống trục chính xuống các nhánh phân phối tới đầu phun sprinkler hoặc họng nước. Việc dùng khớp nối rãnh giúp thi công nhanh trên các tuyến ống dài, nhiều nhánh, đặc trưng của hệ PCCC nhà xưởng và cao ốc.

Trong hệ cấp nước sinh hoạt và công nghiệp, bầu rãnh đấu nối các đoạn ống khác cỡ, kết nối thiết bị (bơm, van, bồn) có cửa khác đường kính với tuyến ống chính. Ở các trạm bơm, bầu rãnh lệch tâm trên đường hút là chi tiết tiêu chuẩn để chống túi khí.

Hệ HVAC nước lạnh trung tâm, hệ thống công nghiệp và các công trình hạ tầng cũng dùng bầu rãnh cho các điểm chuyển tiếp đường kính, tận dụng ưu thế lắp đặt nhanh và khả năng tháo lắp lại của khớp nối rãnh.

Hướng dẫn lắp đặt bầu rãnh

Khi lắp bầu rãnh, hai đầu ống nối với bầu rãnh phải được gia công rãnh đúng kích thước tiêu chuẩn tương thích với cùm. Kiểm tra rãnh sạch, không ba-via, đúng chiều rộng và chiều sâu. Với bầu rãnh lệch tâm trên tuyến ngang, xác định đúng hướng lắp (cạnh phẳng lên trên để chống túi khí ở đường hút, hoặc xuống dưới để thoát cặn) theo yêu cầu thiết kế.

Bôi trơn gioăng bằng dung dịch chuyên dụng, lắp gioăng và cùm ôm quanh rãnh, siết bu-lông cùm đều hai bên theo mô-men khuyến nghị của nhà sản xuất. Đảm bảo hai nửa cùm khớp kín, khe hở đều, các vấu cùm ăn hết vào rãnh.

Sau lắp đặt, thử áp lực toàn tuyến để kiểm tra độ kín tại các mối nối bầu rãnh. Trong vận hành, kiểm tra định kỳ tình trạng gioăng và mô-men bu-lông, đặc biệt tại các vị trí chịu rung động từ bơm hoặc thay đổi áp suất thường xuyên.

Phân biệt bầu rãnh với côn thu hàn và côn thu ren

Côn thu hàn cho mối nối cứng, kín, nhưng cần thợ hàn, phát sinh nhiệt, khó tháo lắp và có nguy cơ cháy nổ khi thi công trong công trình vận hành. Côn thu ren phù hợp đường kính nhỏ nhưng khó dùng cho ống lớn và dễ rò tại ren. Bầu rãnh khắc phục các hạn chế này: lắp nhanh bằng cơ khí, không hàn, phù hợp đường kính vừa và lớn, tháo lắp lại dễ dàng.

Điểm cần lưu ý là bầu rãnh chỉ phát huy tối đa khi toàn hệ dùng chung chuẩn khớp nối rãnh. Do đó, khi thiết kế, nên thống nhất chọn hệ grooved cho toàn tuyến để đồng bộ cùm, bầu rãnh, bích rãnh, tê rãnh, tận dụng trọn vẹn lợi thế về tốc độ thi công và bảo trì.

Tính toán tổn thất áp suất qua bầu rãnh

Mỗi lần thay đổi đường kính, dòng chảy phải điều chỉnh vận tốc và biên dạng, sinh ra tổn thất áp suất cục bộ. Tổn thất này phụ thuộc vào tỉ lệ đường kính giữa hai đầu, góc côn của bầu rãnh và vận tốc dòng. Với biên dạng chuyển tiếp trơn của bầu rãnh gang cầu đúc, hệ số tổn thất cục bộ nhỏ hơn nhiều so với thu đột ngột, nhưng vẫn cần được kỹ sư đưa vào bài toán tính cột áp bơm để không đánh giá thiếu tổn thất toàn tuyến.

Trong thực tế thiết kế, tổng tổn thất áp suất của hệ bằng tổng tổn thất theo chiều dài ống cộng với tổn thất cục bộ tại các phụ kiện như co, tê, van và bầu rãnh. Ở những tuyến có nhiều điểm thu đường kính, việc bỏ qua các tổn thất cục bộ này có thể dẫn tới chọn bơm thiếu cột áp, khiến lưu lượng thực tế không đạt yêu cầu tại điểm xa nhất. Vì vậy, dù bầu rãnh có biên dạng tối ưu, kỹ sư vẫn nên cộng đủ các thành phần tổn thất khi kiểm tra thủy lực.

Đồng bộ hệ khớp nối rãnh và quản lý vật tư dự án

Một lợi ích ít được nhắc tới của việc dùng bầu rãnh cùng các phụ kiện rãnh khác là khả năng chuẩn hóa và quản lý vật tư. Khi toàn hệ dùng chung chuẩn kích thước rãnh, các phụ kiện – cùm, bích rãnh, bầu rãnh, tê rãnh, côn rãnh – trở nên có tính hoán đổi và dễ dự trù. Điều này giảm sai sót khi đặt hàng, giảm tồn kho chủng loại và rút ngắn thời gian thi công vì đội lắp đặt làm việc với một hệ thống nhất quán.

Đối với các dự án lớn, việc lập danh mục vật tư (BOM) theo hệ grooved giúp bóc tách khối lượng chính xác từng loại phụ kiện, trong đó bầu rãnh được thống kê theo từng cặp đường kính thu. T-Blue có thể hỗ trợ khách hàng bóc tách khối lượng từ bản vẽ, đề xuất danh mục phụ kiện rãnh đồng bộ và đảm bảo cung ứng đủ chủng loại, đúng tiến độ cho toàn công trình.

Cách tiếp cận đồng bộ này không chỉ tiết kiệm chi phí trực tiếp mà còn giảm rủi ro chậm tiến độ do thiếu phụ kiện chuyển tiếp — một nguyên nhân thường gặp khi hệ đường ống trộn lẫn nhiều chuẩn kết nối khác nhau.

Sản phẩm liên quan

Tham khảo thêm các phụ kiện khớp nối rãnh khác của T-Blue:

• Bích rãnh (grooved flange adapter) — chuyển tiếp sang thiết bị bích
• Cùm rãnh (grooved coupling) — nối hai đầu ống rãnh
• Xem toàn bộ danh mục Phụ kiện nối rãnh và PCCC

Liên hệ và báo giá

Để lựa chọn bầu rãnh phù hợp, quý khách cần xác định đúng đường kính hai đầu, kiểu bầu đồng tâm hoặc lệch tâm và điều kiện áp lực của hệ thống. Quý khách vui lòng liên hệ đội ngũ kỹ thuật T-Blue để được tư vấn cấu hình, loại gioăng và phụ kiện đi kèm theo yêu cầu thực tế.

T-Blue hỗ trợ đối chiếu bản vẽ, xác định kích thước bầu rãnh và cung cấp đồng bộ các phụ kiện khớp nối rãnh cho toàn tuyến. Báo giá được tư vấn theo kích thước, vật liệu, cấu hình và số lượng sử dụng của từng dự án.

Nguồn tham khảo

[1] AWWA C606 — Grooved and Shouldered Joints. awwa.org. [2] ASTM A536 — Ductile Iron Castings. astm.org.

Câu hỏi liên quan về bầu rãnh

Bầu rãnh có thể nối hai đường ống khác vật liệu không?

Theo thông số trong bài, bầu rãnh có thể thu từ 1–3 cấp đường kính, tùy kích thước cụ thể.

Bầu rãnh có cần bảo trì định kỳ không?

Có. Nên kiểm tra gioăng, bu-lông và tình trạng mối nối định kỳ, đặc biệt ở khu vực có rung động hoặc biến động áp suất.

Bầu rãnh có dùng được cho đường ống có áp suất cao không?

Có, nhưng cần chọn đúng cấp áp lực theo đường kính, cùm rãnh và điều kiện làm việc của hệ thống.
