Bù BB là phụ kiện gang cầu dạng ống hai đầu bích, được sử dụng để kết nối các thiết bị mặt bích và tạo khoảng cách phù hợp trong cụm van, cụm đo đếm, trạm bơm và mạng cấp nước. Với thiết kế chắc chắn, khả năng kết nối đồng bộ cùng các phụ kiện gang cầu và tiêu chuẩn ISO 2531/EN 545, bù BB giúp hệ thống lắp đặt ổn định, kín nước và thuận tiện bảo trì. T-Blue cung cấp bù BB gang cầu dải DN80-600, đáp ứng nhiều cấu hình đường ống và nhu cầu thi công thực tế.

Bù BB là gì?

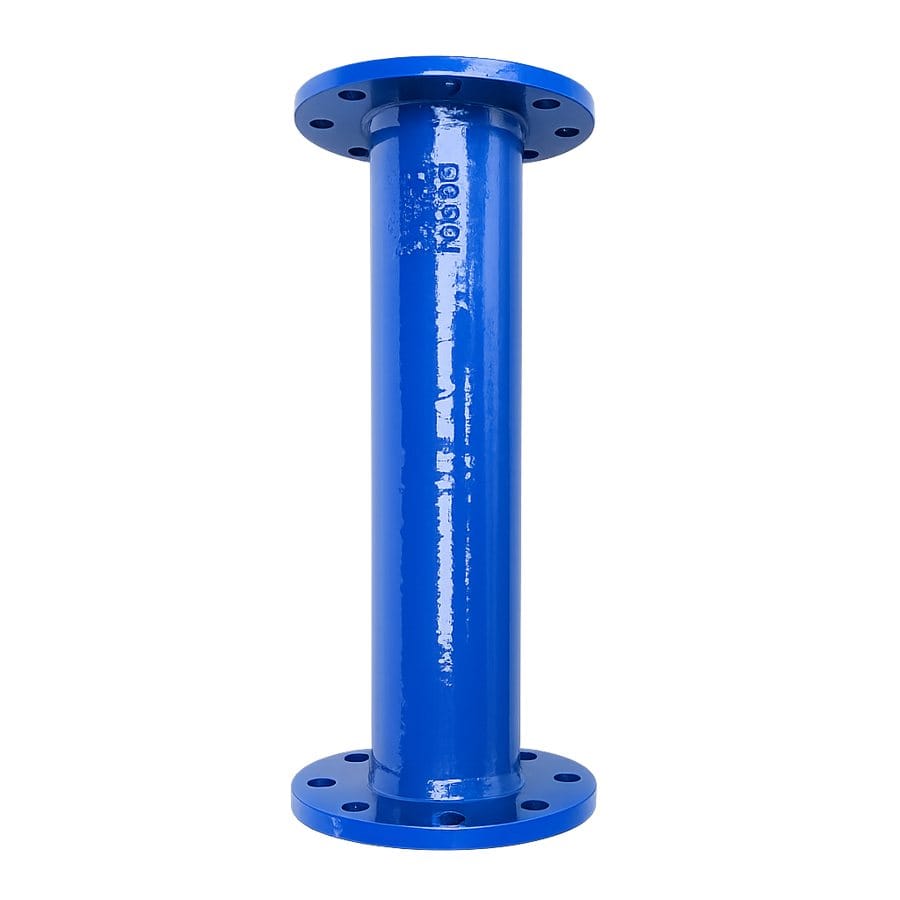

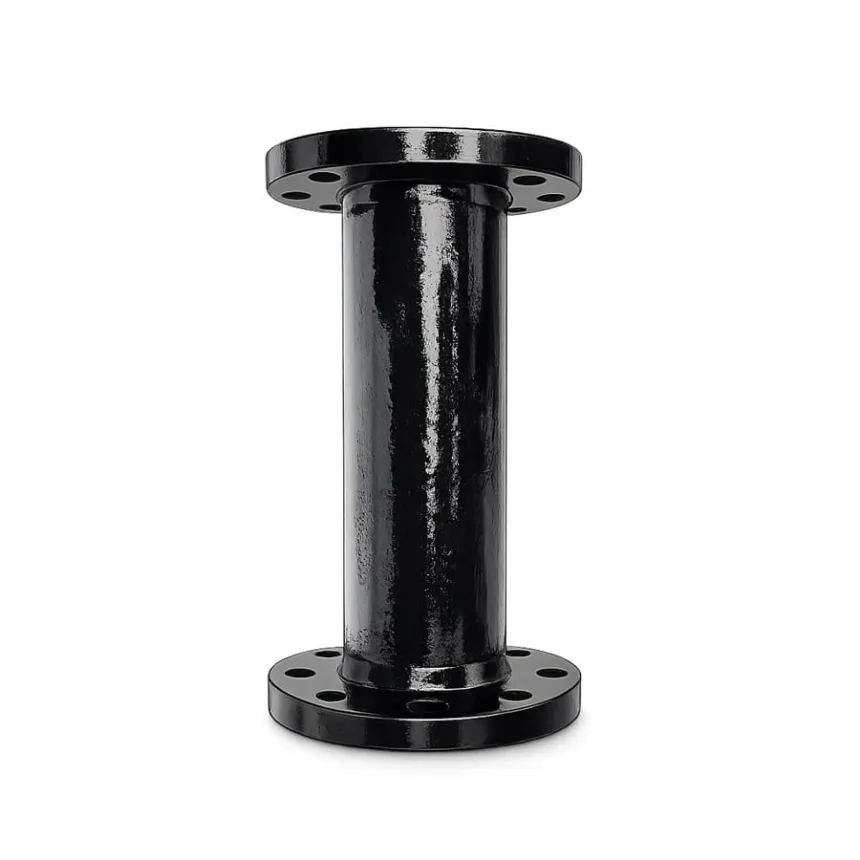

Bù BB là đoạn ống nối thẳng bằng gang cầu có hai đầu mặt bích, còn gọi là Double Flanged Pipe, trong đó “B” đại diện cho bích. Sản phẩm được sử dụng để tạo một đoạn ống thẳng có chiều dài xác định giữa hai chi tiết mặt bích, như giữa hai van, van và phụ kiện hoặc các thiết bị trong cùng cụm đường ống.

Nhờ thiết kế hai đầu bích, bù BB gang cầu được kết nối chắc chắn bằng bu lông và gioăng mặt bích, đồng thời thuận tiện tháo lắp khi bảo trì hoặc thay thế thiết bị. Phụ kiện thuộc hệ gang cầu theo tiêu chuẩn ISO 2531/EN 545, thường được sử dụng trong cụm van, trạm bơm và hố van của hệ thống cấp nước.

Cấu tạo và vật liệu

Bù BB được đúc liền khối từ gang cầu (gang dẻo – ductile iron), vật liệu có độ bền kéo và độ dẻo cao hơn hẳn gang xám, chịu áp lực và va đập tốt. Thân là một đoạn ống thẳng, hai đầu đúc liền mặt bích khoan lỗ bu lông theo tiêu chuẩn bích để bắt với ống/phụ kiện. Bảng dưới đây liệt kê cấu tạo và vật liệu chính:

Mặt trong bù gang cầu được tráng vữa xi măng hoặc sơn bảo vệ, trong khi mặt ngoài phủ kẽm kết hợp sơn bitum/epoxy để tăng khả năng chống ăn mòn theo ISO 2531/EN 545. Nhờ lớp phủ này, bù BB có độ bền tốt khi chôn ngầm, lắp đặt trong hố van ẩm ướt hoặc thường xuyên tiếp xúc với nước.

Thông số kỹ thuật

Bù BB được cung cấp theo dải đường kính DN80-DN600 với chiều dài L tương ứng. Kích thước tham khảo theo catalogue T-Blue:

Cấp áp lực, tiêu chuẩn mặt bích và số lượng lỗ bu lông của bù sẽ thay đổi tùy theo từng kích thước DN. Khi lựa chọn, cần xác định đúng DN, chiều dài và tiêu chuẩn bích để đảm bảo bù BB tương thích với cụm thiết bị. Quý khách vui lòng liên hệ T-Blue để được tư vấn và lựa chọn sản phẩm phù hợp với hệ thống.

Vai trò và công dụng

Nhờ thiết kế hai đầu mặt bích và chiều dài đa dạng, bù BB mang lại nhiều công dụng thiết thực trong lắp đặt và bảo trì hệ thống đường ống, cụ thể:

• Nối các thiết bị mặt bích: Bù BB là đoạn nối trung gian, thường dùng để liên kết van cổng, van một chiều, đồng hồ nước, khớp nối và các thiết bị trong trạm bơm, hố van hoặc cụm điều tiết.
• Tạo khoảng cách lắp đặt: Sản phẩm giúp tạo đúng chiều dài giữa các thiết bị, đảm bảo cụm đường ống có đủ không gian để vận hành và bảo trì.
• Bù chiều dài đường ống: Bù BB gang cầu hỗ trợ điều chỉnh khoảng cách khi chiều dài thực tế không phù hợp với kích thước của các chi tiết tiêu chuẩn.
• Thuận tiện tháo lắp: Hai đầu mặt bích kết nối bằng bu lông và gioăng, giúp tháo thiết bị để sửa chữa hoặc thay thế mà không cần cắt ống.
• Hoàn thiện cụm thiết bị: Bù BB giúp cụm van, cụm đo đếm và hệ thống đường ống được lắp đặt gọn gàng, chắc chắn và thuận tiện cho công tác bảo trì.

Nguyên lý làm việc và ưu điểm

Bù gang cầu BB không có bộ phận chuyển động mà có nhiệm vụ dẫn dòng chảy qua đoạn ống thẳng và liên kết hai mặt bích ở hai đầu. Mối nối được làm kín bằng gioăng mặt bích, khi bu lông siết chặt sẽ tạo lực ép giữa hai mặt bích và gioăng, giúp hạn chế rò rỉ nước. Nhờ cấu tạo đơn giản, bù BB dễ lắp đặt và phù hợp với nhiều cụm thiết bị sử dụng kết nối mặt bích.

Ưu điểm của bù BB là kết cấu chắc chắn, chịu lực tốt, độ bền cao và thuận tiện tháo lắp khi bảo trì. Gang cầu kết hợp với lớp lót và lớp phủ bảo vệ giúp sản phẩm chống ăn mòn, phù hợp sử dụng lâu dài trong hệ thống cấp nước. So với việc dùng ống cắt theo chiều dài tùy ý, bù BB có chiều dài tiêu chuẩn theo DN, giúp lắp ráp nhanh, chính xác và đồng bộ với các phụ kiện gang cầu khác.

Ứng dụng của bù BB

Bù BB được sử dụng rộng rãi trong các hệ thống cấp nước, đặc biệt tại những vị trí tập trung nhiều thiết bị mặt bích. Một số ứng dụng phổ biến của sản phẩm gồm:

• Cụm van: Lắp giữa các van và phụ kiện mặt bích trong hố van, giúp bố trí thiết bị đúng khoảng cách và thuận tiện vận hành.
• Cụm đo đếm: Kết hợp với đồng hồ nước và các phụ kiện mặt bích, giúp hoàn thiện cụm đo và tạo không gian phù hợp cho kiểm tra, bảo trì.
• Cụm điều tiết: Sử dụng tại các trạm bơm, nhà máy nước và mạng cấp nước đô thị để kết nối các thiết bị trong hệ thống.
• Hố van và buồng kỹ thuật: Phù hợp với các vị trí cần lắp đặt nhiều thiết bị nối tiếp và yêu cầu kết nối chắc chắn, đồng bộ.
• Hệ thống ống gang cầu: Dễ kết hợp với van, đồng hồ, khớp nối, côn và các phụ kiện mặt bích theo ISO 2531/EN 545, tạo thành cụm lắp ráp đồng bộ và chắc chắn.

Hướng dẫn lắp đặt bù BB

Lắp đặt bù BB chủ yếu thực hiện bằng mối nối mặt bích, trong đó cần căn tâm chính xác và siết bu lông đều. Các bước thực hiện gồm:

• Căn tâm và đặt gioăng mặt bích: Vệ sinh sạch hai mặt bích tiếp giáp của bù BB và thiết bị hoặc đường ống. Đặt gioăng đúng tâm, đảm bảo lỗ gioăng trùng với lỗ bu lông, không che tiết diện dòng chảy; đồng thời kiểm tra gioăng phẳng, không xoắn và đúng vật liệu phù hợp với lưu chất.
• Siết bu lông theo hình sao: Luồn bu lông qua các lỗ bích và siết đai ốc theo trình tự đối xứng hình sao, lần lượt siết các bu lông đối diện để hai mặt bích khép song song và gioăng được nén đều quanh chu vi. Tăng lực siết dần qua nhiều vòng thay vì siết đủ lực ngay trên một bu lông.
• Kiểm tra và thử áp: Kiểm tra khe hở giữa hai mặt bích phải đều quanh chu vi, đồng thời đảm bảo các bu lông được siết đủ và đều. Sau đó, thử áp lực nước để kiểm tra độ kín của mối nối; nếu phát hiện rò rỉ, nới đều rồi siết lại theo trình tự đối xứng thay vì dồn lực vào một phía.

Lỗi thường gặp và cách khắc phục

Trong quá trình lắp đặt và sử dụng bù BB gang cầu, một số lỗi có thể ảnh hưởng đến độ kín và độ bền của mối nối. Kiểm tra và xử lý đúng nguyên nhân giúp hệ thống vận hành ổn định, hạn chế rò rỉ và hư hỏng:

• Rò rỉ tại mối nối mặt bích: Thường do siết bu lông không đều, gioăng lệch tâm hoặc lực siết chưa đủ. Khắc phục bằng cách nới đều, căn lại gioăng và siết bu lông đối xứng theo hình sao.
• Gioăng mặt bích bị ép hỏng: Siết bu lông quá mạnh có thể làm gioăng biến dạng hoặc hư hỏng. Cần thay gioăng mới và thực hiện siết đúng lực.
• Bu lông gỉ hoặc chờn ren: Bu lông bị gỉ, hỏng ren có thể làm giảm lực siết và ảnh hưởng đến độ kín của mối nối. Nên thay thế đồng bộ để đảm bảo khả năng liên kết.
• Bề mặt bù bị trầy lớp phủ: Lớp phủ bảo vệ bị hư hỏng có thể khiến bề mặt gang dễ bị ăn mòn trong môi trường ẩm. Cần xử lý và phủ lại vị trí bị trầy để hạn chế gỉ.
• Chọn sai chiều dài L: Bù gang cầu BB không đúng chiều dài có thể khiến cụm thiết bị bị hụt hoặc dư khoảng cách khi lắp đặt. Cần lựa chọn đúng kích thước theo thiết kế và yêu cầu của cụm thiết bị.

Phân biệt bù BB, bù BU và bù BE

Các loại bù gang cầu được phân biệt dựa trên kiểu đầu nối, trong đó B = mặt bích, U = đầu trơn (spigot), E = đầu bát (socket). Bảng dưới đây giúp dễ dàng nhận biết và lựa chọn loại bù phù hợp với cấu hình đường ống:

Khi lựa chọn bù BB, bù BU hoặc bù BE, cần xác định kiểu đầu nối của hai chi tiết cần ghép để đảm bảo lắp đặt chính xác và kín nước. Có thể tham khảo thêm bù BU và côn BB trong nhóm sản phẩm liên quan để lựa chọn đúng cấu hình cho hệ thống.

Bảo trì và lưu ý sử dụng

Bù BB gần như không cần bảo trì thường xuyên do không có bộ phận chuyển động, tuy nhiên vẫn nên kiểm tra định kỳ trong quá trình vận hành hệ thống. Một số lưu ý quan trọng gồm:

• Kiểm tra bu lông và gioăng: Rà lại lực siết bu lông và tình trạng gioăng mặt bích trong các đợt kiểm tra cụm van; thay gioăng khi bị lão hóa và thay bu lông nếu có dấu hiệu gỉ để duy trì độ kín.
• Kiểm tra lớp phủ bảo vệ: Quan sát lớp phủ tại mép bích và thân bù, xử lý và sơn lại các vị trí bị trầy xước để hạn chế ăn mòn, đặc biệt khi lắp đặt trong hố van ẩm.
• Thuận tiện khi thay thiết bị: Nhờ kết nối mặt bích, có thể tháo cùng thiết bị cần thay thế mà không ảnh hưởng đến các phần còn lại của tuyến ống.
• Rút ngắn thời gian bảo trì: Cấu tạo dễ tháo lắp giúp quá trình sửa chữa và thay thế thiết bị diễn ra nhanh hơn, góp phần giảm thời gian ngừng cấp nước.

Vị trí lắp bù trong cụm van điển hình

Trong một cụm van hoặc hố van, bù BB thường được bố trí giữa các thiết bị kết nối bằng mặt bích để điều chỉnh khoảng cách và hoàn thiện tuyến ống. Vị trí lắp đặt cụ thể phụ thuộc vào thiết kế hệ thống và chiều dài của từng thiết bị, với các trường hợp phổ biến gồm:

• Giữa các thiết bị mặt bích: Có thể được lắp giữa van cổng, đồng hồ đo lưu lượng, van một chiều và các thiết bị khác theo hướng dòng chảy.
• Tạo khoảng cách thao tác: Sản phẩm giúp đảm bảo đủ không gian cho tay quay van, đọc hoặc tháo đồng hồ và thực hiện thao tác siết bu lông khi bảo trì.
• Căn chỉnh chiều dài cụm van: Giúp điều chỉnh tổng chiều dài cụm thiết bị để phù hợp với khoảng cách giữa hai mặt bích cố định, chẳng hạn như hai đầu tường hố van.
• Lựa chọn theo thiết kế: Kỹ sư cần cộng chiều dài của các thiết bị trong cụm và lựa chọn chiều dài phù hợp với khoảng lắp đặt thực tế.
• Giảm ứng suất khi lắp ráp: Bố trí bù BB hợp lý giúp cụm van gọn gàng, thuận tiện vận hành và bảo trì, đồng thời hạn chế tình trạng lắp ép cưỡng bức gây ứng suất lên các mối nối.

Lưu ý chọn mua và kiểm tra chất lượng

Khi chọn mua bù gang cầu BB, cần xác định đúng DN theo đường kính tuyến ống, chiều dài L theo khoảng cách thiết kế và tiêu chuẩn mặt bích tương thích với thiết bị cần kết nối. Kiểm tra kỹ vòng lỗ, số lượng lỗ bu lông, độ phẳng của mặt bích và vị trí lỗ để đảm bảo quá trình lắp đặt thuận lợi, hạn chế lệch bích gây rò rỉ. Đồng thời, nên kiểm tra lớp lót bên trong như epoxy hoặc vữa xi măng phải đồng đều, không bong tróc và lớp phủ ngoài còn nguyên vẹn.

Về chất lượng, bù BB nên sử dụng vật liệu gang cầu đáp ứng tiêu chuẩn ISO 2531/EN 545 để đảm bảo độ bền và khả năng chịu áp trong hệ thống. Ưu tiên lựa chọn nhà cung cấp uy tín, có chứng từ nguồn gốc và tài liệu tiêu chuẩn rõ ràng để kiểm soát chất lượng sản phẩm. Việc chọn bù BB đồng bộ với các phụ kiện gang cầu khác giúp hạn chế sai lệch tiêu chuẩn mặt bích, hỗ trợ lắp đặt chính xác và đảm bảo độ kín cho toàn bộ cụm đường ống.

Sản phẩm liên quan

• Bù BU (một đầu bích, một đầu trơn)
• Côn BB gang cầu (côn thu hai đầu bích)
• Bích gang
• Xem thêm phụ kiện gang cầu T-Blue

Liên hệ & báo giá bù BB tại T-Blue

T-Blue cung cấp bù BB gang cầu (ống hai đầu bích) theo tiêu chuẩn ISO 2531/EN 545, với dải kích thước DN80-600, phù hợp lắp đặt trong cụm van, cụm đo đếm của mạng cấp nước và trạm bơm. Sản phẩm giúp kết nối các thiết bị mặt bích chắc chắn, thuận tiện cho quá trình lắp đặt, vận hành và bảo trì hệ thống. Quý khách có thể liên hệ đội ngũ kỹ thuật T-Blue để được tư vấn lựa chọn đúng DN, chiều dài và tiêu chuẩn mặt bích theo thiết kế.

Bên cạnh bù BB, T-Blue cung cấp đồng bộ ống gang cầu và đầy đủ phụ kiện mặt bích như bù, côn, bích, van với cùng hệ tiêu chuẩn. Việc sử dụng phụ kiện đồng bộ giúp hạn chế sai lệch kích thước và tiêu chuẩn kết nối, hỗ trợ lắp ráp chính xác, chắc chắn và kín nước. Liên hệ T-Blue để được tư vấn cấu hình phù hợp và nhận báo giá bù BB gang cầu theo nhu cầu sử dụng.
