Tê EEE gang cầu là phụ kiện chia nhánh ba ngã theo tiêu chuẩn ISO 2531, với cả ba đầu đều là đầu bát (socket) nối gioăng kiểu cắm. Phụ kiện dùng để rẽ một nhánh vuông góc từ tuyến ống chính trên các hệ ống gang cầu nối gioăng, cho phép cắm trực tiếp đầu trơn của ống hoặc phụ kiện vào cả ba cửa mà không cần bu lông.

Trong mạng cấp nước dùng ống gang cầu, tê là phụ kiện cơ bản để phân phối nước ra các nhánh. Bản EEE với ba đầu bát phù hợp khi cả tuyến chính và nhánh đều dùng mối nối gioăng cắm, giúp thi công nhanh và linh hoạt. Bài viết dưới đây trình bày cấu tạo, nguyên lý mối nối, lực đẩy, thông số kỹ thuật và cách lắp đặt tê EEE.

Tê EEE là gì?

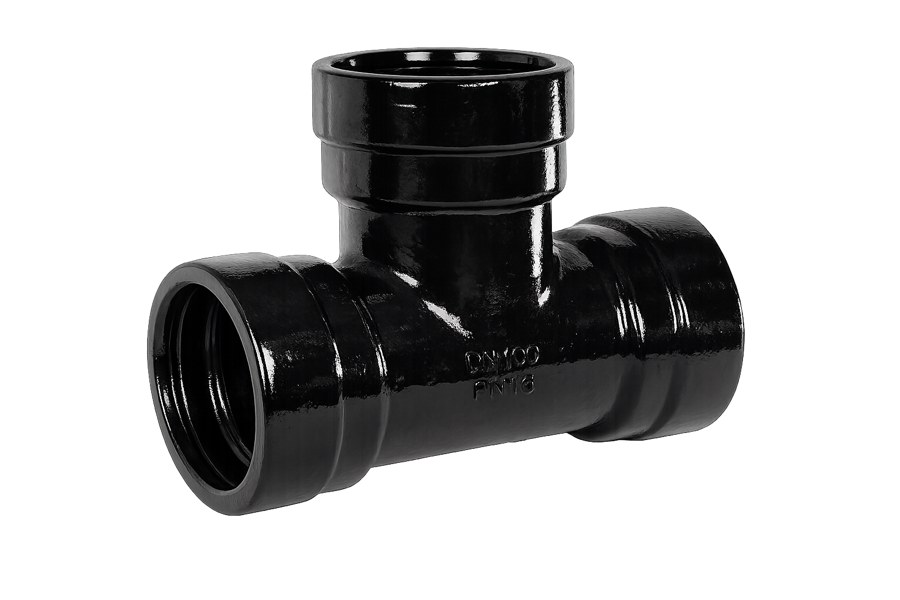

Tê (tee) là phụ kiện hình chữ T có ba cửa, gồm hai cửa trên trục chính (run) và một cửa nhánh (branch) vuông góc. Với tê EEE, theo ký hiệu ISO 2531 (gốc tiếng Pháp), cả ba cửa đều là đầu bát (emboîtement – socket), nên có ký hiệu “EEE”.

Mỗi đầu bát có rãnh trong chứa gioăng cao su, cho phép cắm đầu trơn của ống gang hoặc phụ kiện vào để tạo mối nối gioăng cắm (push-in). Kiểu nối này không cần bu lông, lắp nhanh và hấp thụ được lệch góc nhỏ.

Tê EEE thích hợp cho các điểm rẽ nhánh trên tuyến ống gang cầu nối gioăng, nơi cả ba hướng đều tiếp tục bằng ống trơn cắm vào.

Cấu tạo và đặc điểm

Tê EEE được đúc liền khối từ gang cầu, bảo đảm độ bền tại điểm giao vốn chịu ứng suất và lực đẩy:

Thân tê gồm đoạn trục chính và một nhánh vuông góc, cả ba đầu loe thành họng bát có rãnh gioăng. Bán kính chuyển tiếp tại chỗ giao nhánh được tính toán để phân bố ứng suất, tránh tập trung ứng suất gây nứt. Vật liệu gang cầu (GGG50) có độ bền kéo và độ dẻo cao hơn gang xám.

Bề mặt trong được lót vữa xi măng hoặc epoxy để bảo vệ gang và giữ chất lượng nước; bề mặt ngoài phủ sơn epoxy hoặc bitum chống ăn mòn. Gioăng làm kín bằng cao su EPDM đạt chuẩn EN 681-1.

Nguyên lý mối nối bát – gioăng

Tê EEE dùng mối nối gioăng cắm ở cả ba đầu, nguyên lý làm kín dựa trên sự nén đàn hồi của gioăng.

Gioăng được đặt vào rãnh trong họng bát. Khi cắm đầu trơn của ống vào, gioăng bị nén giữa ống và thành họng, tạo lớp làm kín ôm quanh chu vi. Áp lực nước bên trong càng cao càng ép gioăng khít hơn (hiệu ứng tự làm kín), giúp mối nối kín vững ở áp làm việc.

Mối nối cắm lắp nhanh, không cần bu lông và cho phép ống lệch góc nhỏ để hấp thụ chuyển vị, lún nền. Tuy nhiên, tại điểm rẽ nhánh, cần lưu ý lực đẩy thủy lực.

Lực đẩy thủy lực tại tê

Điểm rẽ nhánh là nơi phát sinh lực đẩy thủy lực do dòng chảy đổi hướng và phân dòng, cần được kìm giữ để mối nối không bung.

Khi nước có áp chảy qua tê và rẽ nhánh, xuất hiện hợp lực đẩy tại nhánh và tại các đầu do phân dòng. Nếu không được kìm giữ, lực này có thể làm tuột mối nối gioăng. Vì vậy, tại tê thường cần bố trí gối đỡ bê tông (thrust block) tựa vào nền đất, hoặc dùng mối nối chống tuột (restrained joint).

Đây là yêu cầu kỹ thuật quan trọng khi lắp tê trên tuyến nối gioăng, đặc biệt với cỡ lớn và áp cao.

Thông số kỹ thuật

Bảng thông số kỹ thuật tiêu biểu của tê EEE gang cầu:

Bảng vật liệu chi tiết

Vật liệu các bộ phận của tê EEE:

Ưu điểm nổi bật

Tê EEE có nhiều ưu điểm cho tuyến ống gang cầu nối gioăng:

Mối nối bát – gioăng lắp nhanh, không cần bu lông ở cả ba đầu, tiết kiệm thời gian thi công. Gang cầu bền, chịu áp và lực đẩy cao, tuổi thọ dài khi chôn ngầm. Mối nối cắm hấp thụ lệch góc và chuyển vị, giảm ứng suất.

Lớp lót trong nhẵn giảm tổn thất áp và giữ chất lượng nước; lớp phủ ngoài chống ăn mòn. Dải cỡ rộng đáp ứng nhiều tuyến, từ nhánh phân phối đến truyền tải.

Ứng dụng thực tế

Tê EEE được dùng tại các điểm rẽ nhánh trên tuyến ống gang cầu nối gioăng:

Điển hình là nút rẽ nhánh phân phối nước trong mạng đô thị, điểm đấu nhánh cấp cho khu dân cư, và các nút giao của tuyến truyền tải. Bản EEE dùng khi cả ba hướng tiếp tục bằng ống nối gioăng.

Với đầu bát ở cả ba cửa, tê EEE đặc biệt phù hợp cho các tuyến chôn ngầm dài, thi công nhanh và cần độ linh hoạt để thích ứng địa hình.

Phân biệt tê EEE và tê EBE

Trong họ tê gang cầu ISO 2531, hai bản phổ biến là EEE và EBE, khác nhau ở cấu hình nhánh:

Tê EEE có cả ba cửa là đầu bát, dùng khi cả tuyến chính và nhánh đều nối gioăng cắm. Tê EBE có hai cửa trục chính là đầu bát và nhánh là mặt bích, dùng khi cần đấu trực tiếp van, đồng hồ hoặc thiết bị mặt bích vào nhánh.

Nói cách khác, chọn EEE khi nhánh tiếp tục bằng ống, chọn EBE khi nhánh cần bắt bích vào thiết bị. Việc chọn đúng cấu hình giúp giảm phụ kiện chuyển tiếp và đơn giản hóa thi công.

Hướng dẫn lắp đặt

Lắp đúng kỹ thuật giúp tê kín và an toàn trước lực đẩy:

Làm sạch họng bát và đầu trơn ống, đặt gioăng đúng chiều, bôi chất bôi trơn gốc nước rồi cắm ống vào đủ sâu theo vạch dấu, giữ đồng trục để gioăng không lật. Bố trí gối đỡ bê tông hoặc mối nối chống tuột để chịu lực đẩy tại nhánh và các đầu.

Sau khi lắp, thử áp để kiểm tra độ kín trước khi lấp đất. Kích thước gối đỡ cần tính theo áp lực, cỡ ống và sức chịu tải của nền đất.

Vai trò của tê trong mạng lưới phân phối nước

Tê là một trong những phụ kiện quyết định cấu trúc của mạng lưới cấp nước, vì mỗi điểm rẽ nhánh đều cần đến nó. Hiểu vai trò của tê giúp thiết kế mạng lưới hợp lý và bền vững.

Mạng cấp nước đô thị có dạng phân nhánh hoặc mạch vòng, trong đó dòng nước từ tuyến truyền tải chính được chia dần xuống các tuyến phân phối và tuyến dịch vụ. Mỗi lần chia dòng như vậy đều thực hiện qua một tê. Chất lượng và độ tin cậy của tê vì thế ảnh hưởng trực tiếp đến an toàn vận hành: một mối nối tê bị rò hay bung sẽ gây mất nước và gián đoạn cấp cho cả khu vực phía sau.

Sử dụng tê gang cầu đúc liền, lót và phủ chống ăn mòn, kết hợp gối đỡ hợp lý, giúp các nút rẽ nhánh vận hành ổn định trong hàng chục năm. Đây là lý do tê gang cầu ISO 2531 được ưu tiên cho hạ tầng cấp nước lâu dài thay vì các giải pháp chắp vá.

Tê nhánh đều và tê nhánh thu

Trong thực tế, nhánh rẽ không phải lúc nào cũng cùng cỡ với tuyến chính, nên tê có hai dạng cơ bản theo tỷ lệ cỡ nhánh.

Tê nhánh đều có nhánh cùng đường kính với trục chính, dùng khi nhánh rẽ cũng là tuyến lớn. Tê nhánh thu có nhánh nhỏ hơn trục chính, dùng khi rẽ một tuyến phân phối nhỏ ra từ tuyến truyền tải lớn – đây là trường hợp phổ biến nhất trong mạng lưới. Việc chọn đúng tỷ lệ nhánh giúp tối ưu thủy lực và tránh lãng phí vật tư.

Khi đặt hàng tê, cần nêu rõ cả cỡ trục chính và cỡ nhánh để nhận đúng sản phẩm. T-Blue tư vấn khách hàng chọn cấu hình tê phù hợp với sơ đồ mạng lưới và lưu lượng từng nhánh.

Vì sao chọn phụ kiện gang cầu T-Blue?

T-Blue cung cấp đầy đủ phụ kiện gang cầu ISO 2531/EN 545 với chất lượng kiểm soát chặt cho các dự án hạ tầng nước.

Sản phẩm đúc gang cầu GGG50, lót trong và phủ ngoài chống ăn mòn, gioăng EPDM đạt chuẩn EN 681-1, kèm chứng từ CO/CQ. Chúng tôi có sẵn dải cỡ phổ biến, hỗ trợ đặt cỡ đặc biệt, tư vấn kỹ thuật bố trí gối đỡ và giao hàng nhanh trên toàn quốc.

Câu hỏi thường gặp (FAQ)

Tê EEE nối được với ống nào? Nối với đầu trơn của ống gang cầu hoặc phụ kiện có đầu trơn cùng cỡ, qua gioăng cắm. Cần đúng cỡ DN và loại gioăng tương thích.

Vì sao tê cần gối đỡ? Vì tại điểm rẽ nhánh, dòng chảy tạo hợp lực đẩy có thể làm tuột mối nối gioăng. Gối đỡ hoặc mối nối chống tuột giúp kìm giữ lực này.

Tê EEE có làm nhánh thu được không? Có, ngoài nhánh đều còn có bản nhánh thu (branch nhỏ hơn trục chính) theo yêu cầu; cần nêu rõ cỡ trục chính và cỡ nhánh khi đặt hàng.

Lớp lót trong dùng cho nước sinh hoạt được không? Được, với lớp lót vữa xi măng hoặc epoxy đạt yêu cầu tiếp xúc nước ăn uống, tê EEE dùng tốt cho nước sinh hoạt.

Có thể lắp van trực tiếp lên nhánh tê EEE không? Vì nhánh EEE là đầu bát nối gioăng, muốn lắp van mặt bích cần thêm phụ kiện chuyển tiếp (bù bích – bát). Nếu muốn đấu van trực tiếp vào nhánh, nên chọn tê EBE có nhánh mặt bích để đơn giản và chắc chắn hơn.
