Cút BB 22.5°

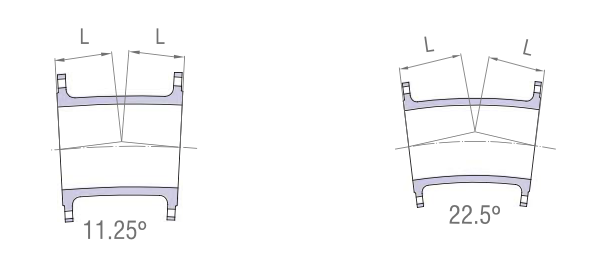

Cút gang bích – bích góc 11°15 và 22°30 (double-flanged bend) là phụ kiện chuyển hướng “mềm” cho tuyến ống gang cầu, dùng để đổi hướng dòng chảy một góc nhỏ mà không tạo khúc gấp đột ngột. Với hai đầu đều là mặt bích (bích – bích, viết tắt BB), cút được bắt bu-lông trực tiếp vào các đoạn ống bích, van bích hoặc phụ kiện bích khác, tạo mối nối chắc chắn, chịu áp và dễ tháo lắp trong hệ thống cấp nước và truyền tải.

Các góc 11°15 (11,25°) và 22°30 (22,5°) là những góc chuyển hướng nhỏ tiêu chuẩn, dùng khi tuyến ống cần “bẻ” nhẹ để đi theo địa hình, tránh chướng ngại vật hoặc điều chỉnh hướng dần dần. So với cút 90° hay 45°, các cút góc nhỏ tạo tổn thất áp suất cục bộ thấp hơn và dòng chảy êm hơn, phù hợp cho các tuyến truyền tải nước cần bảo toàn năng lượng.

Cút gang bích – bích T-Blue cung cấp được chế tạo từ gang cầu theo ISO 2531/EN 545, lót trong bảo vệ tiếp xúc nước sạch và phủ ngoài chống ăn mòn, khoan lỗ bích theo tiêu chuẩn để lắp lẫn với hệ thống ống và van bích.

Vì sao cần cút góc nhỏ 11°15 và 22°30?

Trong thiết kế tuyến ống truyền tải và phân phối nước, không phải lúc nào tuyến cũng đi thẳng hay bẻ vuông. Địa hình, đường giao thông, công trình ngầm hiện hữu buộc tuyến ống phải đổi hướng dần với các góc nhỏ. Các cút góc 11°15 và 22°30 (cùng 45° và 90°) tạo thành bộ góc tiêu chuẩn cho phép kỹ sư “vẽ” tuyến ống theo hầu hết mọi hướng bằng cách tổ hợp các cút này.

Chuyển hướng bằng nhiều góc nhỏ thay vì một góc lớn mang lại lợi ích thủy lực: dòng chảy đổi hướng từ từ, giảm rối, giảm tổn thất áp suất cục bộ và giảm lực đẩy thủy động (thrust) tác dụng lên mối nối. Điều này đặc biệt quan trọng với tuyến ống áp lực đường kính lớn, nơi lực đẩy tại các điểm chuyển hướng có thể rất lớn và cần khối neo (thrust block) để chống.

Ngoài ra, cút góc nhỏ giúp bố trí tuyến ống bám sát tim đường thiết kế, giảm chiều dài thừa và số mối nối, tối ưu chi phí vật tư và thi công. Vì vậy các cút 11°15 và 22°30 là phụ kiện không thể thiếu trong kho vật tư của các dự án cấp nước.

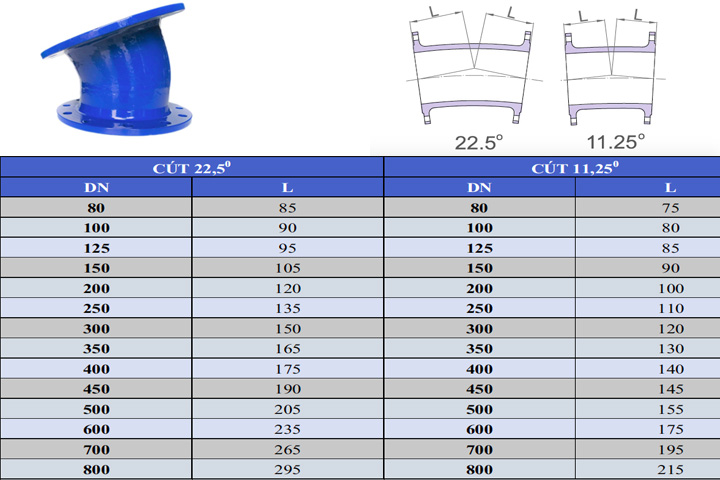

Thông số kỹ thuật cút gang bích – bích

Bảng dưới đây tổng hợp thông số kỹ thuật của cút gang bích – bích góc 11°15 và 22°30. Đường kính, cấp áp lực bích và loại lớp phủ được chọn theo yêu cầu của tuyến ống và môi chất.

Khi đặt hàng, cần nêu rõ đường kính danh nghĩa, góc cút (11°15 hay 22°30), tiêu chuẩn khoan lỗ bích (PN10 hay PN16) và yêu cầu lớp phủ trong/ngoài để cút tương thích với hệ thống và điều kiện làm việc.

Vật liệu gang cầu và lớp bảo vệ

Cút được đúc từ gang cầu (ductile iron) mác GJS-500-7 hoặc GJS-450-10 theo ISO 1083/EN 1563 — vật liệu có graphit dạng cầu mang lại độ bền kéo cao (≥450–500 MPa) và độ giãn dài tốt, chịu áp lực nước và va đập, chôn ngầm bền vững. Gang cầu đã thay thế gần như hoàn toàn gang xám trong ngành nước nhờ độ dẻo và độ an toàn vượt trội.

Bề mặt trong lòng cút tiếp xúc nước được lót bảo vệ: lớp vữa xi măng (cement mortar lining) theo EN 545 là phổ biến nhất cho nước sạch, tạo môi trường kiềm bảo vệ gang và bề mặt trơn cho dòng chảy; một số ứng dụng dùng lớp epoxy. Bề mặt ngoài được phủ sơn bitum hoặc epoxy, có thể bọc thêm màng polyethylene khi chôn trong đất ăn mòn.

Gioăng làm kín mặt bích thường dùng EPDM cho nước sạch hoặc SBR, chọn theo môi chất. Bu-lông mặt bích nên dùng loại mạ kẽm nhúng nóng hoặc thép không gỉ ở môi trường ẩm/chôn ngầm để chống ăn mòn lâu dài.

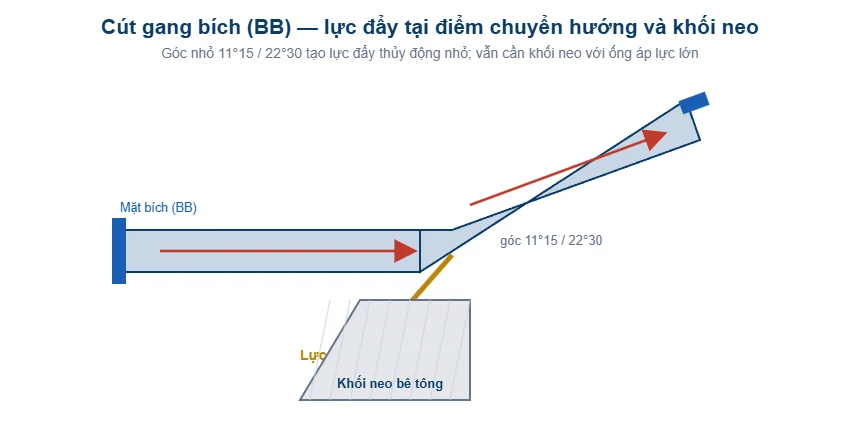

Lực đẩy thủy động và khối neo tại điểm chuyển hướng

Mỗi khi dòng nước áp lực đổi hướng tại một cút, nó tạo ra lực đẩy thủy động (thrust force) có xu hướng đẩy cút ra khỏi tuyến ống theo phương phân giác của góc. Lực này tỉ lệ với áp suất, tiết diện ống và phụ thuộc góc chuyển hướng: góc càng lớn, lực đẩy càng lớn. Đây là lý do cút góc nhỏ như 11°15 và 22°30 tạo lực đẩy nhỏ hơn cút 45° hay 90°.

Với mối nối bích – bích, bản thân bu-lông bích giữ được một phần lực dọc trục, nhưng ở tuyến ống áp lực đường kính lớn, thường vẫn cần khối neo bê tông (thrust block) tại các điểm chuyển hướng để truyền lực đẩy xuống nền đất, tránh dịch chuyển mối nối gây rò rỉ hoặc vỡ ống. Kỹ sư tính toán kích thước khối neo theo áp lực, đường kính và góc cút.

Việc dùng cút góc nhỏ và bố trí khối neo hợp lý là một phần quan trọng của thiết kế tuyến ống áp lực an toàn. T-Blue cung cấp thông số kỹ thuật đầy đủ của cút để hỗ trợ kỹ sư tính toán lực đẩy và thiết kế neo.

Kết nối bích – bích và ưu điểm

Mối nối bích (flange joint) là kiểu nối trong đó hai mặt bích được bắt với nhau bằng bu-lông, ép gioăng ở giữa tạo độ kín. Với cút bích – bích, cả hai đầu đều là bích nên cút được lắp giữa hai đoạn ống/thiết bị bích một cách chắc chắn, chịu được lực dọc trục nhờ bu-lông, và dễ tháo lắp khi cần bảo trì.

Ưu điểm của kết nối bích là độ tin cậy cao, chịu áp tốt, dễ kiểm tra và tháo lắp lại nhiều lần — phù hợp cho các vị trí cần bảo trì như gần van, trạm bơm, hố van. Nhược điểm là nặng, tốn bu-lông và không gian, thời gian lắp lâu hơn khớp nối rãnh. Vì vậy kết nối bích thường dùng ở các điểm quan trọng và các nhà máy/trạm, còn tuyến chôn ngầm dài có thể dùng nối miệng bát (socket) để nhanh hơn.

Cút bích – bích đặc biệt phù hợp trong hố van, trạm bơm, nhà máy nước — nơi tuyến ống cần đổi hướng và kết nối với nhiều van, thiết bị bích khác. Độ cứng vững của mối nối bích cũng giúp giữ hình học tuyến ống ổn định.

Ứng dụng và lưu ý lắp đặt

Cút gang bích – bích 11°15 và 22°30 được dùng trong tuyến truyền tải và phân phối nước sạch, hệ thống trạm bơm, nhà máy nước, tuyến ống trong hố van và các công trình hạ tầng cấp nước. Chúng cũng dùng trong hệ thống nước thải áp lực và một số ứng dụng công nghiệp với gang cầu và lớp phủ phù hợp.

Khi lắp đặt, cần đảm bảo hai mặt bích song song và đồng tâm trước khi bắt bu-lông, đặt gioăng đúng vị trí, siết bu-lông theo trình tự chéo và siết đều để gioăng ép đều, tránh rò rỉ. Không siết lệch hay quá tay gây nứt bích. Tại điểm chuyển hướng, thi công khối neo theo thiết kế trước khi thử áp.

Sau lắp đặt, thử áp lực toàn tuyến để kiểm tra độ kín các mối nối bích. Định kỳ kiểm tra tình trạng bu-lông, gioăng và khối neo trong quá trình vận hành, đặc biệt tại các điểm chịu lực đẩy lớn, để đảm bảo an toàn lâu dài.

Tổ hợp góc cút để tạo mọi hướng tuyến ống

Một trong những giá trị thực tế của bộ cút góc tiêu chuẩn (11°15, 22°30, 45°, 90°) là khả năng kết hợp để tạo ra gần như mọi hướng cần thiết cho tuyến ống. Ví dụ, hai cút 22°30 nối tiếp cho tổng góc 45°; một cút 22°30 cộng một cút 11°15 cho 33°45; nhiều cút góc nhỏ đặt cách nhau tạo đường cong mềm mại theo địa hình. Cách tiếp cận này giúp kỹ sư linh hoạt bố trí tuyến mà vẫn dùng phụ kiện tiêu chuẩn có sẵn, thay vì đặt chế tạo cút góc đặc biệt tốn kém và chậm.

Khi tổ hợp nhiều cút, cần lưu ý mỗi điểm chuyển hướng đều sinh lực đẩy và tổn thất cục bộ, nên việc rải các góc nhỏ dọc tuyến vừa giảm lực đẩy tại từng điểm vừa cho dòng chảy êm. Tuy nhiên, quá nhiều mối nối cũng tăng chi phí và điểm rò tiềm ẩn, nên thiết kế cần cân bằng giữa độ mềm của tuyến và số lượng mối nối. Kinh nghiệm thiết kế tốt là dùng số cút tối thiểu đủ để bám tuyến, ưu tiên góc nhỏ ở nơi cần dòng chảy êm và bảo toàn áp lực.

So sánh cút bích – bích với cút miệng bát

Trong họ phụ kiện gang cầu ISO 2531, cùng một chức năng chuyển hướng có thể thực hiện bằng cút bích – bích (BB) hoặc cút miệng bát (EE/socket). Cút bích – bích cho mối nối cứng vững, dễ tháo lắp, phù hợp các vị trí trong hố van, trạm bơm, nhà máy nơi cần bảo trì và kết nối thiết bị bích. Cút miệng bát nối bằng gioăng cao su lồng vào miệng bát, thi công nhanh, cho phép một mức xoay góc và giãn nở, phù hợp tuyến chôn ngầm dài.

Việc chọn kiểu nối nào phụ thuộc vị trí và yêu cầu: tuyến chôn ngầm dài thường ưu tiên miệng bát để thi công nhanh và hấp thụ chuyển vị đất; các điểm cần độ cứng vững, bảo trì và kết nối van/thiết bị thì dùng bích – bích. Nhiều dự án dùng kết hợp cả hai kiểu cho từng đoạn phù hợp. T-Blue cung cấp đầy đủ cả hai kiểu cút với các góc tiêu chuẩn, hỗ trợ khách hàng chọn cấu hình tối ưu cho từng phần của tuyến ống.

Sản phẩm liên quan

Tham khảo thêm các phụ kiện gang cầu ISO 2531 khác của T-Blue:

• Cút gang miệng bát (EE) — nối kiểu socket
• Xem toàn bộ danh mục Phụ kiện gang cầu ISO 2531

Liên hệ và báo giá

Để nhận tư vấn lựa chọn cút gang bích – bích phù hợp, quý khách vui lòng cung cấp đường kính ống, góc chuyển hướng, cấp áp lực bích và yêu cầu về lớp phủ. T-Blue hỗ trợ kiểm tra thông số kỹ thuật, đọc bản vẽ tuyến ống và báo giá theo quy cách, số lượng của từng dự án.

Đối với hệ thống cấp nước có nhiều điểm chuyển hướng, đội ngũ kỹ thuật T-Blue có thể tư vấn tổ hợp góc cút, tính lực đẩy tại các vị trí đổi hướng và đề xuất phương án neo giữ phù hợp. Chúng tôi cung cấp đồng bộ phụ kiện gang cầu theo ISO 2531, giúp thuận tiện cho việc lựa chọn và triển khai vật tư trên toàn tuyến.

Nguồn tham khảo

[1] ISO 2531 — Ductile iron pipes, fittings, accessories for water applications. iso.org. [2] EN 545 — Ductile iron pipes and fittings for water pipelines. en-standard.eu.

Câu hỏi thường gặp về cút gang bích

Cút 11°15 và 22°30 có gì khác cút 45° và 90°?

Chúng chỉ khác ở góc chuyển hướng. Góc nhỏ tạo dòng chảy êm hơn, tổn thất áp suất và lực đẩy thủy động nhỏ hơn, dùng khi cần bẻ tuyến nhẹ; góc lớn dùng khi cần đổi hướng gấp trong không gian hẹp.

Có cần khối neo cho cút góc nhỏ không?

Tùy áp suất và đường kính. Dù lực đẩy nhỏ hơn cút góc lớn, tuyến áp lực đường kính lớn vẫn nên tính toán và bố trí neo theo thiết kế để đảm bảo an toàn.

Chọn PN10 hay PN16?

Theo áp suất làm việc và áp thử của tuyến ống. Cần đối chiếu với cấp áp của ống và van trong hệ để đồng bộ, tránh mắt xích yếu.
