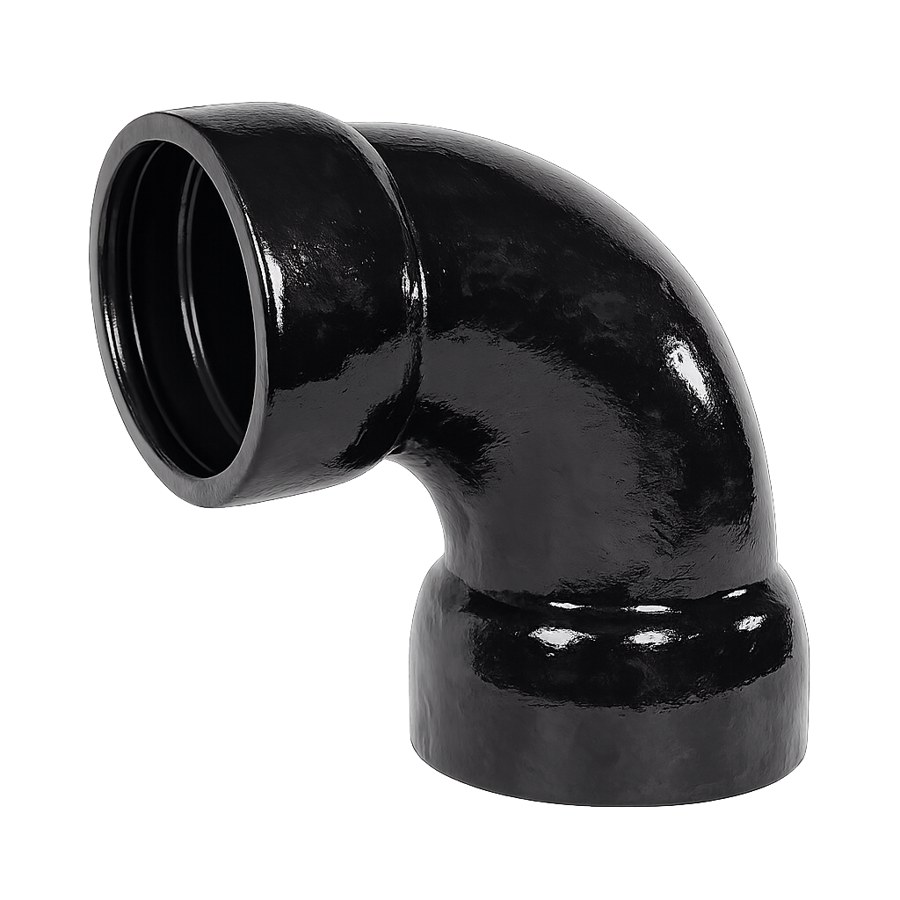

Cút EE 90°

Cút EE 90° là phụ kiện gang cầu dùng để đổi hướng dòng chảy một góc vuông 90° trên tuyến ống, với cả hai đầu là đầu bát (socket) nối gioăng kiểu cắm. Đây là phụ kiện đổi hướng cơ bản và phổ biến nhất trong hệ thống ống gang cầu nối gioăng theo tiêu chuẩn ISO 2531/EN 545, dùng rộng rãi trong mạng cấp nước, truyền tải và phân phối.

Tại mọi vị trí tuyến ống rẽ vuông góc – như khi vòng qua công trình, đổi hướng trong hố van hay chuyển từ tuyến ngang sang đứng – đều cần một cút để dẫn dòng. Cút EE 90° với hai đầu bát cho phép cắm trực tiếp đầu trơn của ống hoặc phụ kiện vào, tạo mối nối nhanh và linh hoạt. Bài viết dưới đây trình bày cấu tạo, nguyên lý mối nối, lực đẩy thủy lực, thông số kỹ thuật và cách lắp đặt cút EE 90°.

Cút EE 90° là gì?

Cút (bend/elbow) là phụ kiện tạo góc để đổi hướng tuyến ống. Cút EE 90° có góc uốn 90° và hai đầu đều là đầu bát. Theo ký hiệu ISO 2531 gốc tiếng Pháp, “E” là đầu bát (emboîtement – socket), nên “EE” nghĩa là cả hai đầu đều là bát.

Mỗi đầu bát có rãnh trong chứa gioăng cao su, cho phép cắm đầu trơn của ống gang hoặc phụ kiện vào để tạo mối nối gioăng cắm (push-in). Kiểu nối này không cần bu lông, lắp nhanh và hấp thụ được lệch góc nhỏ cùng chuyển vị của tuyến.

Cút EE 90° thích hợp cho các tuyến ống nối gioăng liên tục, nơi cần đổi hướng vuông góc mà vẫn giữ được tính linh hoạt và tốc độ thi công của mối nối cắm.

Cấu tạo và đặc điểm của cút gang

Cút EE 90° được đúc liền khối từ gang cầu, bảo đảm độ bền và khả năng chịu áp tại vị trí đổi hướng vốn chịu lực lớn:

Thân cút uốn cong 90°, hai đầu loe thành họng bát có rãnh gioăng. Bán kính uốn được tính toán để dòng chảy đổi hướng êm, giảm tổn thất áp và xói mòn cục bộ. Vật liệu gang cầu (GGG50) có độ bền kéo và độ dẻo cao hơn gang xám, chịu tốt áp lực và lực đẩy tại chỗ cong.

Bề mặt trong được lót vữa xi măng hoặc epoxy để bảo vệ gang và giữ chất lượng nước; bề mặt ngoài phủ sơn epoxy hoặc bitum chống ăn mòn khi chôn ngầm. Gioăng làm kín bằng cao su EPDM đạt chuẩn EN 681-1.

Nguyên lý mối nối bát – gioăng trong cút EE

Cút EE 90° dùng mối nối gioăng cắm ở cả hai đầu, nguyên lý làm kín dựa trên sự nén đàn hồi của gioăng cao su.

Gioăng được đặt vào rãnh trong họng bát. Khi cắm đầu trơn của ống vào, gioăng bị nén giữa ống và thành họng, tạo lớp làm kín ôm quanh chu vi. Áp lực nước bên trong càng cao càng ép gioăng khít hơn, tạo hiệu ứng tự làm kín, giúp mối nối kín vững ở áp làm việc.

Mối nối cắm lắp nhanh, không cần bu lông, và cho phép ống lệch góc nhỏ để hấp thụ giãn nở nhiệt, lún nền. Tuy nhiên, tại chỗ cút, cần đặc biệt lưu ý đến lực đẩy thủy lực do đổi hướng dòng.

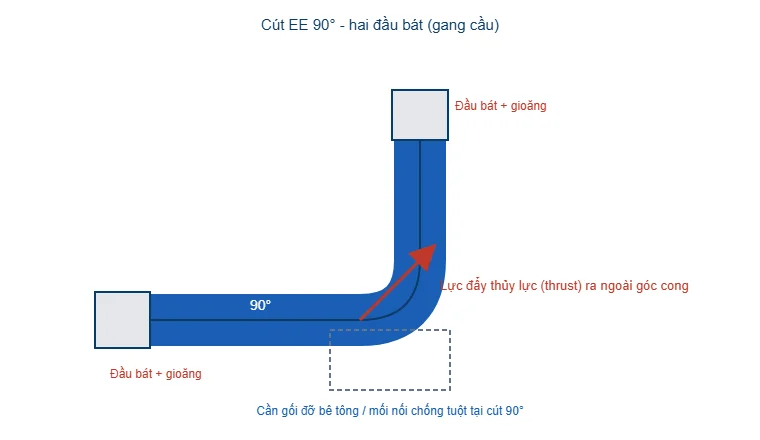

Lực đẩy thủy lực tại cút 90°

Cút 90° là vị trí chịu lực đẩy thủy lực lớn nhất trên tuyến, vì dòng chảy đổi hướng hoàn toàn một góc vuông. Đây là yếu tố kỹ thuật quan trọng khi lắp cút.

Khi nước có áp chảy qua cút, sự đổi hướng tạo ra một hợp lực đẩy hướng ra ngoài góc cong. Độ lớn của lực tỉ lệ với áp suất và diện tích tiết diện ống; với cút 90°, hợp lực này lớn hơn so với cút góc nhỏ (45°, 22.5°). Nếu không được kìm giữ, lực đẩy có thể làm tuột mối nối gioăng, gây bung ống và rò rỉ.

Vì vậy, tại cút EE 90° cần bố trí gối đỡ bê tông (thrust block) tựa vào nền đất phía ngoài góc cong, hoặc dùng mối nối chống tuột (restrained joint). Đây là yêu cầu bắt buộc để bảo đảm an toàn cho tuyến ống nối gioăng.

Thông số kỹ thuật

Bảng thông số kỹ thuật tiêu biểu của cút EE 90° gang cầu:

Bảng vật liệu chi tiết

Vật liệu các bộ phận của cút EE 90°:

Ưu điểm nổi bật của cút gang

Cút EE 90° có nhiều ưu điểm khiến nó là lựa chọn tiêu chuẩn cho tuyến ống gang cầu nối gioăng:

Mối nối bát – gioăng lắp nhanh, không cần bu lông, tiết kiệm thời gian thi công. Gang cầu bền, chịu áp và lực đẩy cao, tuổi thọ dài khi chôn ngầm. Mối nối cắm còn hấp thụ lệch góc và chuyển vị, giảm ứng suất cho tuyến.

Lớp lót trong nhẵn giúp giảm tổn thất áp và giữ chất lượng nước; lớp phủ ngoài chống ăn mòn bảo vệ gang. Với dải cỡ rộng, cút EE 90° đáp ứng hầu hết các tuyến cấp nước từ nhánh phân phối đến truyền tải.

Ứng dụng trong thực tế

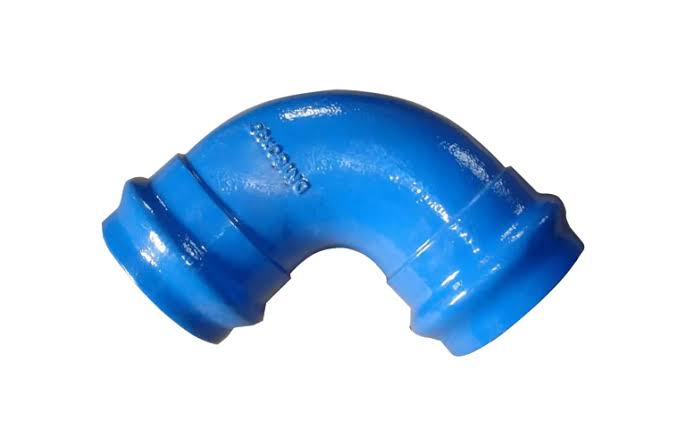

Cút gang EE có thể sử dụng ở mọi điểm cần đổi hướng vuông góc

Cút EE 90° được dùng tại mọi điểm cần đổi hướng vuông góc trên tuyến ống gang cầu:

Điển hình là khi tuyến ống vòng qua công trình, chuyển hướng trong hố van, đổi từ tuyến ngang sang đứng (lên bể, lên đài nước), và tại các nút giao đổi hướng của mạng phân phối. Cút dùng phổ biến trong mạng cấp nước đô thị, khu công nghiệp, và hệ thống truyền tải nước thô.

Nhờ mối nối gioăng cắm, cút EE 90° đặc biệt phù hợp cho các tuyến chôn ngầm dài, thi công nhanh và cần độ linh hoạt để thích ứng địa hình.

Hướng dẫn lắp đặt cút gang

Lắp đúng kỹ thuật giúp cút kín và an toàn trước lực đẩy:

Làm sạch họng bát và đầu trơn ống, đặt gioăng đúng chiều, bôi chất bôi trơn gốc nước rồi cắm ống vào đủ sâu theo vạch dấu, giữ đồng trục để gioăng không lật. Bắt buộc bố trí gối đỡ bê tông phía ngoài góc cong hoặc dùng mối nối chống tuột để chịu lực đẩy thủy lực.

Sau khi lắp, thử áp để kiểm tra độ kín trước khi lấp đất. Kích thước gối đỡ cần tính theo áp lực, cỡ ống và sức chịu tải của nền đất – nên tham khảo bản vẽ thiết kế và khuyến cáo kỹ thuật.

So sánh cút 90°, 45° và 22.5° trong thiết kế tuyến

Trong họ cút gang cầu, góc uốn khác nhau phục vụ những mục đích khác nhau và ảnh hưởng trực tiếp đến lực đẩy cũng như tổn thất áp. Hiểu rõ giúp thiết kế tuyến tối ưu.

Cút 90° đổi hướng vuông góc, tạo lực đẩy và tổn thất áp lớn nhất, thường dùng khi buộc phải rẽ gấp. Cút 45° và 22.5° đổi hướng thoải hơn, lực đẩy và tổn thất nhỏ hơn, dòng chảy êm hơn. Trong thực tế, khi có thể, kỹ sư ưu tiên dùng nhiều cút góc nhỏ nối tiếp thay cho một cút 90° để giảm tổn thất và phân tán lực đẩy, đặc biệt trên tuyến truyền tải lớn.

Việc chọn góc cút vì thế không chỉ là vấn đề hình học mà còn liên quan đến hiệu quả năng lượng bơm và độ an toàn của mối nối. T-Blue cung cấp đủ dải góc cút (90°, 45°, 22.5°, 11.25°) để đáp ứng mọi phương án thiết kế tuyến.

Tính toán và bố trí gối đỡ bê tông

Gối đỡ (thrust block) là biện pháp phổ biến nhất để kìm giữ lực đẩy tại cút. Việc tính toán đúng kích thước gối đỡ quyết định an toàn của tuyến.

Diện tích mặt tựa của gối đỡ phải đủ lớn để lực đẩy phân bố lên nền đất không vượt quá sức chịu tải cho phép của đất. Các yếu tố cần xét gồm: áp suất thử/vận hành, đường kính ống, góc cút và loại nền đất. Nền đất yếu đòi hỏi gối đỡ lớn hơn hoặc giải pháp mối nối chống tuột thay thế.

Gối đỡ phải tựa vào phần đất nguyên thổ chắc chắn phía ngoài góc cong, và bê tông cần đạt cường độ trước khi thử áp tuyến. Ở những nơi mặt bằng chật hoặc nền yếu, dùng mối nối chống tuột (restrained joint) là giải pháp thay thế gọn gàng và an toàn.

Vì sao chọn phụ kiện gang cầu T-Blue?

T-Blue cung cấp phụ kiện gang cầu ISO 2531/EN 545 với chất lượng ổn định cho các dự án hạ tầng nước.

Sản phẩm đúc gang cầu GGG50, lót trong và phủ ngoài chống ăn mòn, gioăng EPDM đạt chuẩn EN 681-1, kèm chứng từ CO/CQ. Chúng tôi có sẵn dải cỡ và dải góc cút phổ biến, tư vấn kỹ thuật bố trí gối đỡ, và giao hàng nhanh trên toàn quốc.

Sản phẩm liên quan

Cút EE 90° thường lắp cùng các phụ kiện gang cầu ISO 2531 sau trên tuyến ống nối gioăng:

• Bù BE gang cầu – đoạn nối bích – bát để chuyển tiếp sang thiết bị mặt bích sau cút.
• Khớp nối mềm BE 02 – khớp nối mềm hỗ trợ đấu nối và hấp thụ chuyển vị gần cút.
• Van bi 1 chiều nối ren BLUCAST – van một chiều bảo vệ tuyến sau các điểm đổi hướng.

Xem thêm nhóm phụ kiện gang cầu tiêu chuẩn trong danh mục Phụ kiện gang cầu ISO 2531.

Liên hệ & báo giá

Để nhận báo giá cút EE 90° gang cầu đúng cỡ DN và cấp áp, quý khách vui lòng liên hệ T-Blue. Chúng tôi cung cấp phụ kiện gang cầu theo ISO 2531/EN 545 kèm chứng từ CO/CQ đầy đủ.

Sản phẩm gang cầu GGG50, lót trong và phủ ngoài chống ăn mòn, gioăng EPDM đạt chuẩn, sẵn hàng cỡ thông dụng, giao nhanh toàn quốc. Vui lòng cung cấp cỡ DN để được tư vấn chính xác.

Nguồn tham khảo

• ISO 2531 – Ductile iron pipes, fittings, accessories for water
• EN 545 – Ductile iron pipes and fittings for water pipelines
• Thrust block – Restraining forces at bends (Wikipedia)
• Thông số kỹ thuật cút 90° BLUCAST (nhà sản xuất)

Câu hỏi thường gặp (FAQ)

Cút EE và cút BB khác nhau thế nào?

Cút EE có hai đầu bát nối gioăng cắm; cút BB có hai đầu mặt bích bắt bu lông. EE dùng cho tuyến nối gioặng, BB dùng cho cụm thiết bị mặt bích.

Vì sao cút 90° cần gối đỡ mà đoạn thẳng thì không?

Vì tại chỗ đổi hướng, dòng chảy tạo hợp lực đẩy ra ngoài góc cong; đoạn thẳng thì lực đẩy hai đầu triệt tiêu nhau. Cút 90° chịu lực đẩy lớn nhất nên cần gối đỡ hoặc mối nối chống tuột.

Có thể dùng cút EE cho nước sinh hoạt không?

Có, với lớp lót trong đạt yêu cầu tiếp xúc nước ăn uống (vữa xi măng hoặc epoxy phù hợp) và gioăng EPDM, cút EE dùng tốt cho nước sinh hoạt.

Mối nối gioăng cắm chịu được lệch góc bao nhiêu?

Mối nối cho phép lệch một góc nhỏ (thường vài độ tùy cỡ) để hấp thụ chuyển vị và địa hình; cần tuân theo giới hạn của nhà sản xuất để bảo đảm kín.
