Bích đặc gang (bích mù gang, bích bịt gang cầu) là mặt bích dạng đĩa đặc bằng gang cầu, phần giữa kín hoàn toàn, dùng để bịt kín đầu cuối của đường ống, van hoặc thiết bị mặt bích trong hệ thống cấp nước và PCCC dùng gang cầu. Khi bắt vào mặt bích đối tiếp qua gioăng và bu lông, bích đặc tạo điểm bịt kín chịu áp, đóng lại một cửa mặt bích.
Trong hệ đường ống gang cầu, bích đặc gang là phụ kiện thiết yếu để đóng cuối tuyến, tạo cửa chờ dự phòng mở rộng, hoặc cô lập đoạn ống khi bảo trì, thử áp. So với bích inox, bích đặc gang có giá kinh tế hơn và đồng bộ vật liệu với hệ ống gang cầu. Bài viết dưới đây trình bày cấu tạo, tiêu chuẩn, thông số kỹ thuật và ứng dụng của bích đặc gang.
Bích đặc gang là gì?

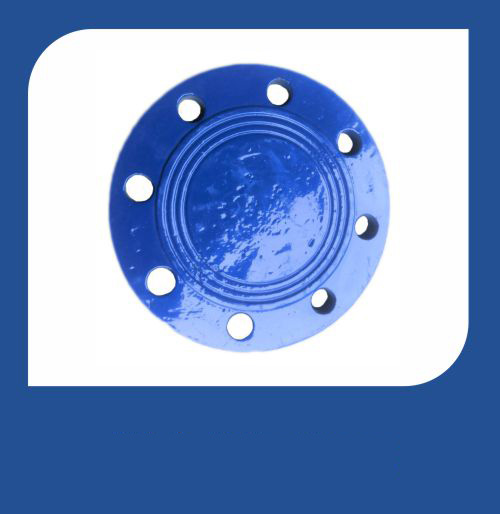

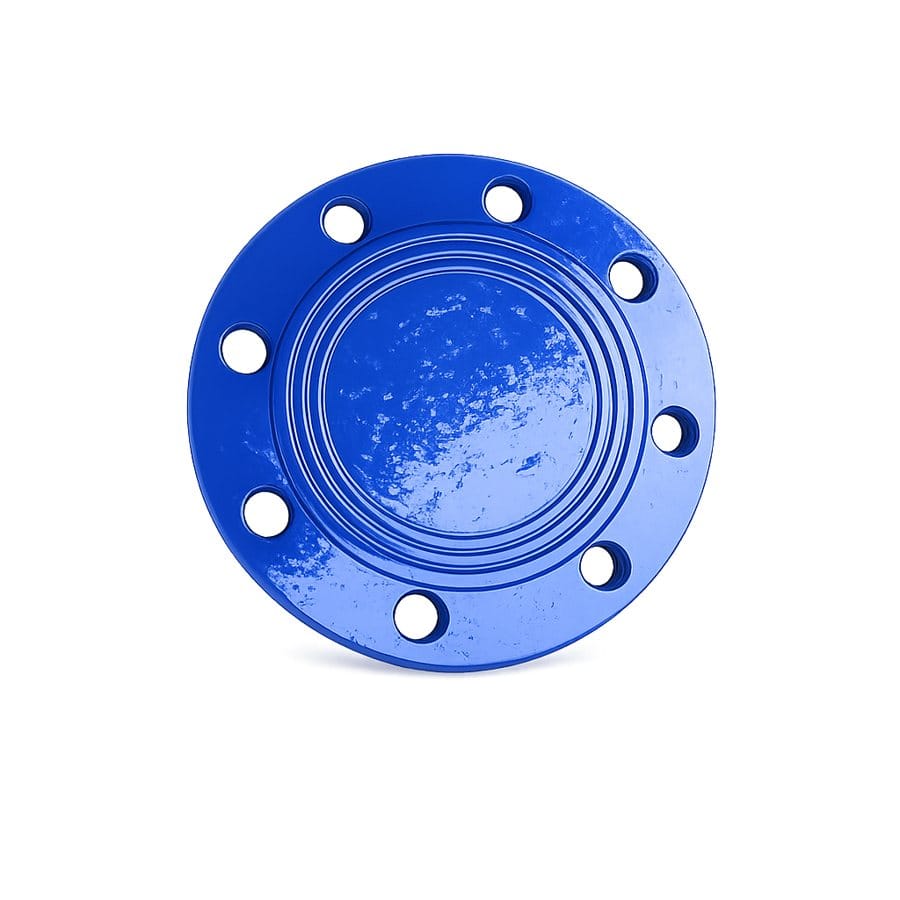

Bích đặc gang là một đĩa tròn bằng gang cầu, vành ngoài khoan các lỗ bu lông theo tiêu chuẩn, phần giữa đặc kín (không có lỗ thông). Khi lắp, bích được bắt lên mặt bích của đầu ống, van hoặc thiết bị, kẹp một gioăng ở giữa để làm kín hoàn toàn cửa đó.
Chức năng chính là bịt cửa mặt bích: đóng cuối tuyến, bịt cửa chờ của bể và thiết bị, hoặc cô lập một đoạn để bảo trì, thử áp. Vì chịu toàn bộ áp lực nội trên diện tích cửa, bích đặc được đúc dày và bền.
Vật liệu gang cầu GGG50 cho độ bền kéo và độ dẻo cao; bề mặt phủ sơn epoxy giúp chống ăn mòn, phù hợp chôn ngầm và tiếp xúc nước lâu dài.
Cấu tạo và đặc điểm
Bích đặc gang có cấu tạo đơn giản nhưng phải chịu áp tốt:
Sản phẩm được đúc liền khối từ gang cầu, với vành ngoài khoan lỗ bu lông bố trí theo tiêu chuẩn (số lỗ, đường kính vòng lỗ theo cỡ DN và cấp áp). Bề mặt tiếp xúc gioăng gia công phẳng để làm kín. Độ dày bích đặc lớn hơn bích thường cùng cỡ vì chịu áp trên toàn bộ diện tích cửa.
Toàn bộ bề mặt được phủ sơn epoxy (thường màu xanh) dày, chống ăn mòn cho gang trong môi trường ẩm ướt, chôn ngầm. Một số loại lót thêm lớp bảo vệ mặt tiếp xúc nước để giữ chất lượng nước.
Tiêu chuẩn sản xuất
Bích đặc gang được chế tạo theo các tiêu chuẩn về mặt bích và gang cầu, bảo đảm tương thích lắp lẫn:
Về kích thước và khoan lỗ, bích tuân theo EN 1092-2 (mặt bích gang, hệ DN/PN) hoặc ISO 7005-2. Về vật liệu, gang cầu theo ISO 2531/EN 545 (GGG50 / EN-GJS-500-7). Các tiêu chuẩn này quy định đường kính ngoài, vòng bu lông, số lỗ và độ dày, giúp bích khớp với mặt bích van, ống và thiết bị cùng chuẩn.
Việc tuân thủ tiêu chuẩn bảo đảm bích đặc gang lắp khít với hệ mặt bích gang cầu và cả bích thép/inox cùng chuẩn khoan lỗ.
Thông số kỹ thuật

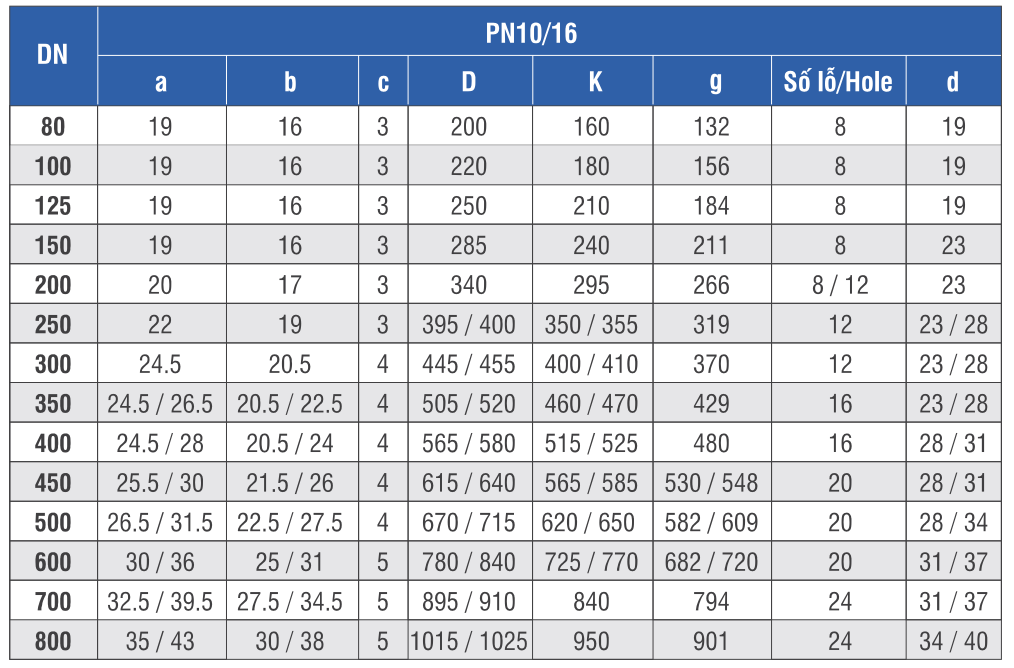

Bảng thông số kỹ thuật tiêu biểu của bích đặc gang:
| Thông số | Giá trị / Tiêu chuẩn |
|---|---|
| Kiểu phụ kiện | Bích đặc / bích mù gang (blind flange) |
| Vật liệu | Gang cầu GGG50 (EN-GJS-500-7) |
| Cỡ danh nghĩa | DN50 – DN600 |
| Cấp áp | PN10 / PN16 |
| Tiêu chuẩn kích thước | EN 1092-2 / ISO 7005-2 |
| Tiêu chuẩn vật liệu | ISO 2531 / EN 545 |
| Lớp phủ | Sơn epoxy chống ăn mòn |
| Bề mặt làm kín | Mặt phẳng, dùng gioăng cao su |
| Ứng dụng | Bịt cuối tuyến, cửa chờ, cô lập bảo trì |
Bảng vật liệu chi tiết
Vật liệu và lớp bảo vệ của bích đặc gang:
| Chi tiết | Vật liệu / Đặc điểm |
|---|---|
| Thân bích | Gang cầu GGG50 đúc liền |
| Lớp phủ | Sơn epoxy (thường ≥250 micromet) |
| Gioăng làm kín | Cao su EPDM (đặt giữa hai mặt bích) |
| Bu lông | Thép mạ kẽm hoặc inox (theo môi trường) |
Ưu điểm nổi bật
Bích đặc gang có nhiều ưu điểm cho hệ đường ống gang cầu:
Bịt kín hoàn toàn, chịu áp tốt, dễ tháo lắp để mở tuyến khi cần – linh hoạt hơn hàn hay đúc bịt. Giá kinh tế và đồng bộ vật liệu với hệ ống gang cầu. Gang cầu bền, chịu áp cao; lớp epoxy chống ăn mòn giúp tuổi thọ dài khi chôn ngầm.
Bích đặc tiêu chuẩn tương thích với mặt bích van, ống và thiết bị cùng chuẩn, thuận tiện thay thế và mở rộng. Đây là giải pháp gọn gàng, tiết kiệm để đóng cửa mặt bích trong hệ hạ tầng nước.
Ứng dụng thực tế
Bích đặc gang được dùng phổ biến ở các vị trí cần bịt kín cửa mặt bích trên hệ gang cầu:
Điển hình là bịt cuối tuyến ống, bịt cửa chờ của bể chứa và trạm để dự phòng mở rộng, cô lập một đoạn ống hoặc thiết bị khi thử áp và bảo trì, và bịt tạm nhánh mặt bích của tê, van khi chưa lắp thiết bị.
Sản phẩm phổ biến trong mạng cấp nước đô thị, trạm bơm, nhà máy nước và hệ thống PCCC dùng ống và phụ kiện gang cầu.
So sánh bích đặc gang và bích đặc inox
Cùng chức năng bịt cửa, bích đặc gang và bích đặc inox khác nhau ở vật liệu và ứng dụng:
Bích đặc gang có giá kinh tế, đồng bộ với hệ ống gang cầu, phù hợp mạng cấp nước và PCCC chôn ngầm với lớp epoxy bảo vệ. Bích đặc inox chống ăn mòn vượt trội, hợp vệ sinh, dùng cho thực phẩm, hóa chất, môi trường mặn/ăn mòn cao, nhưng giá cao hơn.
Nói cách khác, chọn bích gang cho hệ cấp nước – PCCC thông thường, chọn bích inox khi môi trường ăn mòn cao hoặc yêu cầu vệ sinh. Việc chọn đúng vật liệu giúp cân đối chi phí và tuổi thọ.
Hướng dẫn lắp đặt
Lắp đúng kỹ thuật giúp bích đặc gang kín và an toàn:
Chọn bích đặc cùng chuẩn, cùng cấp áp, cùng cỡ với mặt bích đối tiếp. Đặt gioăng phẳng đúng vị trí, căn đồng tâm, lắp đủ bu lông và siết đều theo trình tự đối xứng để gioăng nén đồng đều. Tránh siết lệch gây rò.
Bảo vệ lớp epoxy khỏi trầy xước khi lắp; dặm vá nếu bị xước trước khi chôn. Sau khi lắp, thử áp để kiểm tra độ kín. Khi tháo mở tuyến, thay gioăng mới khi lắp lại.
Bích đặc gang trong thử áp và nghiệm thu tuyến ống
Một vai trò quan trọng của bích đặc gang là hỗ trợ công tác thử áp tuyến ống mới lắp trước khi đưa vào vận hành.
Khi thi công một đoạn tuyến gang cầu, trước khi lấp đất cần thử áp để kiểm tra độ kín của các mối nối. Bích đặc được bắt vào hai đầu đoạn thử để bịt kín, sau đó bơm nước tạo áp theo quy định và theo dõi sự sụt áp. Nhờ bích đặc tháo lắp được, sau khi thử xong có thể tháo ra để đấu nối tiếp mà không phải cắt bỏ hay đục phá.
So với giải pháp bịt bằng cách hàn hay đúc, bích đặc gang linh hoạt và tái sử dụng được, giúp tiết kiệm chi phí và thời gian cho công tác nghiệm thu. Đây là lý do các nhà thầu thường dự trữ sẵn bích đặc theo các cỡ chủ đạo của dự án.
Chống ăn mòn cho bích gang chôn ngầm
Vì bích gang thường được chôn ngầm hoặc đặt trong hố van ẩm ướt, việc bảo vệ chống ăn mòn quyết định tuổi thọ của phụ kiện.
Lớp sơn epoxy phủ ngoài là hàng rào bảo vệ chính, cần đủ dày và không bị trầy xước khi vận chuyển, lắp đặt. Tại các vết xước, nên dặm vá bằng sơn epoxy tương thích trước khi chôn lấp. Với môi trường ăn mòn cao (đất nhiễm mặn, gần biển), có thể bọc thêm màng bảo vệ hoặc chọn bu lông inox để tránh ăn mòn tại mối bắt.
Ngoài ra, cần chú ý ăn mòn điện hóa khi bích gang tiếp xúc với kim loại khác (như bu lông thép hoặc bích inox) trong môi trường ẩm; dùng gioăng cách ly và vật liệu bu lông phù hợp sẽ giảm thiểu rủi ro này. Bảo vệ tốt giúp bích gang bền hàng chục năm cùng tuyến ống.
Vì sao chọn phụ kiện gang cầu T-Blue?
T-Blue cung cấp đầy đủ phụ kiện gang cầu, trong đó có bích đặc gang các cỡ và cấp áp thông dụng.
Sản phẩm đúc gang cầu GGG50, phủ epoxy chống ăn mòn, khoan lỗ đúng tiêu chuẩn, kèm chứng từ CO/CQ. Chúng tôi có sẵn dải cỡ phổ biến, hỗ trợ đặt cỡ đặc biệt, tư vấn chọn chuẩn bích tương thích thiết bị và giao hàng nhanh trên toàn quốc.
Câu hỏi thường gặp (FAQ)
Bích đặc gang bắt được với bích thép/inox không? Được, miễn cùng chuẩn khoan lỗ, cùng cỡ DN và cấp áp. Khi ghép gang với inox ở môi trường ẩm, chú ý chống ăn mòn điện hóa bằng gioăng và bu lông phù hợp.
Vì sao bích đặc dày hơn bích thường? Vì bích đặc chịu áp trên toàn bộ diện tích cửa mà không có ống đỡ phía sau, nên cần dày và chắc hơn để không bị biến dạng dưới áp lực.
Bích đặc gang tháo mở tuyến được không? Được, chỉ cần tháo bu lông là mở được cửa để đấu tiếp; nên thay gioăng mới khi lắp lại để bảo đảm kín.
Dùng cho nước sinh hoạt có an toàn không? Có, với lớp phủ epoxy đạt yêu cầu tiếp xúc nước và gioăng EPDM, bích đặc gang dùng tốt cho nước sinh hoạt.
Bích đặc gang có khoan thêm lỗ ren được không? Có, có thể gia công thêm lỗ ren trên bích để lắp đồng hồ áp, van xả khí hoặc cảm biến khi cần điểm bịt kèm đấu nối phụ trợ; nên nêu rõ vị trí và cỡ ren khi đặt hàng.
Bích đặc gang nặng hơn bích inox cùng cỡ không? Thường có, vì gang cần độ dày lớn để đạt độ bền tương đương và bích đặc vốn dày; cần lưu ý khi vận chuyển, nâng hạ và siết bu lông cỡ lớn để bảo đảm an toàn lao động.
Có cần gối đỡ cho bích đặc ở cuối tuyến không? Tại đầu cụt (dead-end) có bích đặc, áp lực nước tạo lực đẩy dọc trục lớn; cần bố trí gối đỡ bê tông hoặc mối nối chống tuột ở đoạn cuối để giữ tuyến an toàn, tránh bung mối nối phía sau bích.
Sản phẩm liên quan
Bích đặc gang thường lắp cùng các phụ kiện gang cầu sau trên hệ đường ống mặt bích:
- Tê EBE gang cầu – tê có nhánh mặt bích, nơi thường dùng bích đặc để bịt tạm.
- Bích đặc (bích mù) inox 304/316 – bích đặc inox, phương án chống ăn mòn cao cho môi trường khắc nghiệt.
- Ống gang cầu DATONG – ống gang cầu cho hệ tuyến đấu bích.
Xem thêm nhóm phụ kiện gang trong danh mục Phụ kiện gang cầu T-Blue.
Liên hệ & báo giá
Để nhận báo giá bích đặc gang đúng cỡ DN, cấp áp và tiêu chuẩn khoan lỗ, quý khách vui lòng liên hệ T-Blue. Chúng tôi cung cấp bích gang cầu phủ epoxy đạt chuẩn kèm chứng từ CO/CQ đầy đủ.
Sản phẩm gang cầu GGG50, phủ epoxy chống ăn mòn, sẵn hàng cỡ thông dụng, giao nhanh toàn quốc. Vui lòng cung cấp cỡ DN, cấp áp và chuẩn bích để được tư vấn chính xác.
