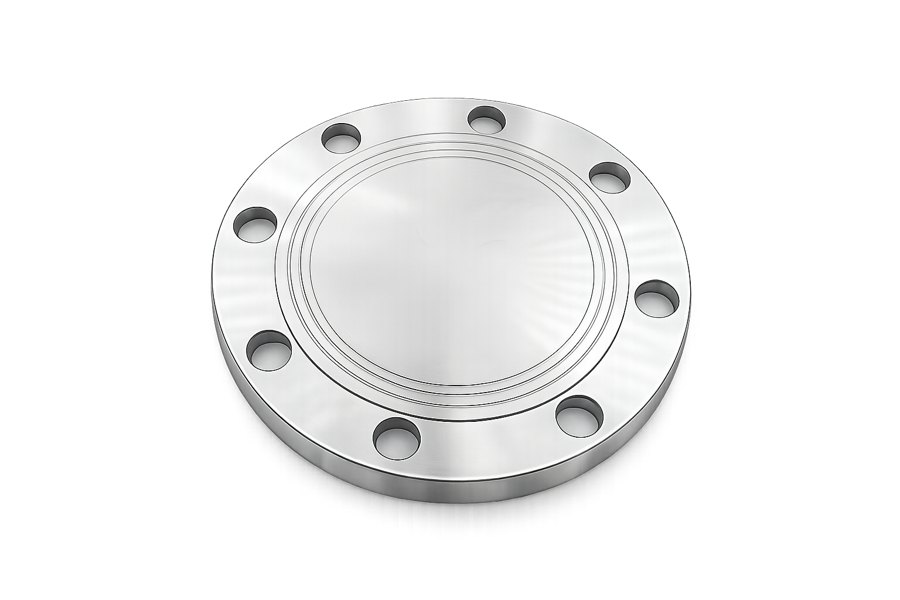

Bích đặc inox 304/316 (còn gọi là bích mù, bích bịt, blind flange) là loại mặt bích dạng đĩa đặc bằng thép không gỉ, không có lỗ ở giữa, dùng để bịt kín đầu cuối của đường ống, van hoặc thiết bị mặt bích. Khi bắt vào một mặt bích đối tiếp qua gioăng và bu lông, bích đặc tạo một điểm bịt kín hoàn toàn, chịu được áp lực trong đường ống.
Bích đặc là phụ kiện không thể thiếu để đóng cuối tuyến, tạo điểm chờ cho mở rộng sau này, hoặc cô lập một đoạn ống khi bảo trì, thử áp. Dùng vật liệu inox 304/316 giúp bích chống ăn mòn, hợp vệ sinh và bền trong môi trường khắc nghiệt. Bài viết dưới đây trình bày cấu tạo, tiêu chuẩn, thông số kỹ thuật và ứng dụng của bích đặc inox.
Bích đặc inox là gì?
Bích đặc (blind flange) là một đĩa tròn bằng thép không gỉ, có vành khoan các lỗ bu lông theo tiêu chuẩn nhưng phần giữa đặc kín (không có lỗ thông như bích thường). Khi lắp, bích đặc được bắt lên mặt bích đầu ống hoặc thiết bị, kẹp một gioăng ở giữa để làm kín.
Chức năng chính của bích đặc là bịt kín một cửa mặt bích: đóng cuối tuyến ống, bịt cửa chờ của bể/thiết bị, hoặc cô lập một đoạn để thử áp và bảo trì. Vì là điểm chịu toàn bộ áp lực nội trên diện tích cửa, bích đặc phải đủ dày và bền.
Với vật liệu inox 304/316, bích đặc chống ăn mòn tốt, phù hợp nước sạch, thực phẩm, hóa chất và môi trường ẩm ướt, ngoài trời.
Cấu tạo và đặc điểm
Bích đặc inox có cấu tạo đơn giản nhưng phải chịu lực tốt:
Sản phẩm là một đĩa thép không gỉ gia công từ phôi rèn hoặc cắt tấm, với vành ngoài khoan các lỗ bu lông bố trí theo tiêu chuẩn (số lượng, đường kính vòng lỗ theo cỡ DN và cấp áp). Bề mặt tiếp xúc gioăng được gia công phẳng hoặc có gờ (raised face) để làm kín tốt.
Độ dày bích đặc thường lớn hơn bích thường cùng cỡ, vì phải chịu áp lực trên toàn bộ diện tích cửa mà không có ống đỡ. Vật liệu 304/316 không cần sơn phủ, chống gỉ tự nhiên nhờ lớp thụ động crôm.
Tiêu chuẩn sản xuất
Bích đặc inox được chế tạo theo các tiêu chuẩn quốc tế về mặt bích, bảo đảm tương thích lắp lẫn:
Về kích thước và khoan lỗ, bích tuân theo ASME B16.5 (hệ inch/Class) hoặc EN 1092-1 (hệ DN/PN). Về vật liệu, thép không gỉ rèn cho bích theo ASTM A182 (F304/F316). Các tiêu chuẩn này quy định đường kính ngoài, vòng bu lông, số lỗ, độ dày và dung sai, giúp bích lắp khít với mặt bích đối tiếp cùng chuẩn.
Việc tuân thủ tiêu chuẩn bảo đảm bích đặc khớp với bích thường, van và thiết bị cùng hệ, thuận tiện thi công và thay thế.
Thông số kỹ thuật
Bảng thông số kỹ thuật tiêu biểu của bích đặc inox 304/316:
| Thông số | Giá trị / Tiêu chuẩn |
|---|---|
| Kiểu phụ kiện | Bích đặc / bích mù (blind flange) |
| Vật liệu | Inox 304 / 316 (rèn F304/F316) |
| Cỡ danh nghĩa | DN15 – DN600 / ½” – 24″ |
| Cấp áp | PN10 / PN16 / Class 150 |
| Tiêu chuẩn kích thước | EN 1092-1 / ASME B16.5 |
| Tiêu chuẩn vật liệu | ASTM A182 (F304/F316) |
| Bề mặt làm kín | Mặt phẳng (FF) / mặt lồi (RF) |
| Khoan lỗ bu lông | Theo cỡ và cấp áp |
| Ứng dụng | Bịt cuối tuyến, cửa chờ, cô lập bảo trì |
Bảng vật liệu và mác thép
Đặc điểm mác thép dùng cho bích đặc inox:
| Mác thép | Đặc điểm |
|---|---|
| Inox 304 (F304) | Chống ăn mòn tốt cho nước sạch, khí quyển, thực phẩm |
| Inox 316 (F316) | Thêm molypden, chống clorua, dùng môi trường mặn/hóa chất |
| 304L / 316L | Carbon thấp, phù hợp khi có hàn ghép |
Ưu điểm nổi bật
Bích đặc inox có nhiều ưu điểm trong thi công và vận hành:
Bịt kín hoàn toàn, chịu áp tốt, dễ tháo lắp để mở tuyến khi cần – linh hoạt hơn hàn bịt. Vật liệu inox chống ăn mòn, hợp vệ sinh, không cần sơn phủ, dùng được cho nước sạch, thực phẩm và hóa chất. Tuổi thọ cao, gần như không cần bảo trì.
Bích đặc tiêu chuẩn tương thích với mọi mặt bích cùng hệ, thuận tiện thay thế và mở rộng. Đây là giải pháp gọn gàng, an toàn để đóng cửa mặt bích trong nhiều tình huống.
Ứng dụng thực tế
Bích đặc inox được dùng phổ biến ở các vị trí cần bịt kín cửa mặt bích:
Điển hình là bịt cuối tuyến ống, bịt cửa chờ của bể chứa và thiết bị để dự phòng mở rộng, cô lập một đoạn ống hoặc thiết bị khi thử áp và bảo trì. Bích đặc cũng dùng để bịt tạm các nhánh mặt bích của tê, van khi chưa lắp thiết bị.
Sản phẩm phổ biến trong hệ cấp nước, thực phẩm, hóa chất, dược phẩm và các dàn ống công nghiệp cần vật liệu sạch, chống ăn mòn.
Hướng dẫn lắp đặt
Lắp đúng kỹ thuật giúp bích đặc kín và an toàn:
Chọn bích đặc cùng chuẩn, cùng cấp áp và cùng cỡ với mặt bích đối tiếp. Đặt gioăng phẳng đúng vị trí giữa hai mặt bích, căn đồng tâm, lắp đủ bu lông và siết đều theo trình tự đối xứng (kiểu ngôi sao) để gioăng nén đồng đều, tránh siết lệch gây rò.
Với áp cao, kiểm tra mô-men siết theo khuyến cáo. Sau khi lắp, thử áp để xác nhận độ kín. Khi tháo để mở tuyến, thay gioăng mới khi lắp lại để bảo đảm kín.
Các loại mặt bích và vị trí của bích đặc
Để hiểu đúng vai trò của bích đặc, cần đặt nó trong hệ thống các loại mặt bích phổ biến. Mỗi loại phục vụ một chức năng riêng trong đường ống.
Bích cổ (welding neck) hàn vào ống chịu áp cao; bích lồng (slip-on) lồng vào ống rồi hàn; bích ren (threaded) vặn vào ống có ren; bích đặc (blind) bịt kín cửa; và bích rời (lap joint) kết hợp đầu loe. Trong nhóm này, bích đặc là loại duy nhất không nối tiếp dòng chảy mà dùng để đóng cửa.
Vì phải chịu toàn bộ áp lực trên diện tích cửa mà không được ống đỡ phía sau, bích đặc được thiết kế dày và chắc hơn. Đây là chi tiết quan trọng bảo đảm an toàn khi cô lập hoặc kết thúc một đoạn tuyến chịu áp.
Bích đặc trong thử áp và bảo trì đường ống
Một ứng dụng quan trọng nhưng ít được nhắc tới của bích đặc là trong công tác thử áp và bảo trì hệ thống.
Khi cần thử áp một đoạn ống mới lắp, người ta dùng bích đặc để bịt kín hai đầu đoạn thử, sau đó bơm nước tạo áp và kiểm tra rò rỉ. Tương tự, khi bảo trì một thiết bị, có thể tháo thiết bị ra và lắp bích đặc để cô lập, cho phép phần còn lại của hệ thống tiếp tục vận hành.
Nhờ khả năng tháo lắp nhanh, bích đặc linh hoạt hơn nhiều so với hàn bịt trong các thao tác tạm thời này. Việc dự trữ sẵn bích đặc theo các cỡ chủ đạo giúp đội vận hành chủ động trong thử áp và xử lý sự cố.
Lưu ý về gioăng và bu lông khi lắp bích đặc
Độ kín của bích đặc phụ thuộc rất lớn vào gioăng và cách siết bu lông, không chỉ vào bản thân bích.
Gioăng phải đúng cỡ, đúng vật liệu (EPDM cho nước, vật liệu chuyên dụng cho hóa chất/nhiệt độ cao) và đặt đồng tâm. Bu lông cần đủ số lượng, đúng cấp bền và siết đều theo trình tự đối xứng để lực nén phân bố đều quanh gioăng. Siết lệch hoặc thiếu lực là nguyên nhân phổ biến gây rò tại mối bích.
Với môi trường ăn mòn, nên dùng bu lông inox đồng bộ với bích để tránh ăn mòn điện hóa. Sau lần thử áp đầu, kiểm tra và siết lại nếu cần. Những lưu ý này giúp bích đặc phát huy tối đa khả năng làm kín và độ bền.
Câu hỏi thường gặp (FAQ)
Bích đặc khác bích thường thế nào? Bích thường có lỗ thông ở giữa để nối ống; bích đặc kín hoàn toàn ở giữa để bịt cửa. Bích đặc thường dày hơn vì chịu áp trên toàn bộ diện tích cửa.
Nên chọn 304 hay 316? 304 cho nước sạch và môi trường thông thường; 316 chống ăn mòn clorua tốt hơn, dùng nơi ven biển, hóa chất, nước mặn hoặc thực phẩm mặn.
Bích đặc có tháo ra để mở tuyến được không? Được, đó là ưu điểm so với hàn bịt. Chỉ cần tháo bu lông là mở được cửa để đấu tiếp; nên thay gioăng mới khi lắp lại.
Mặt phẳng (FF) và mặt lồi (RF) khác gì? Mặt phẳng tiếp xúc toàn bộ, dùng với bích đối tiếp mặt phẳng; mặt lồi tập trung lực nén lên vùng gờ, làm kín tốt ở áp cao. Cần chọn cùng kiểu mặt với bích đối tiếp.
Bích đặc inox có bắt được với bích gang không? Được, miễn cùng chuẩn khoan lỗ, cùng cỡ DN và cấp áp. Tuy nhiên khi ghép hai kim loại khác nhau ở môi trường ẩm, nên chú ý chống ăn mòn điện hóa bằng gioăng và bu lông phù hợp.
Độ dày bích đặc chọn theo gì? Theo cỡ DN và cấp áp; bích đặc cấp áp cao và cỡ lớn cần dày hơn để chịu áp trên toàn bộ diện tích cửa. Tiêu chuẩn EN 1092-1/ASME B16.5 đã quy định độ dày tương ứng.
Có cần khoét lỗ bích đặc để lắp đồng hồ áp/van xả không? Có thể gia công thêm lỗ ren trên bích đặc để lắp đồng hồ áp lực, van xả khí hoặc cảm biến khi cần một điểm bịt kèm đấu nối phụ trợ; yêu cầu này nên nêu rõ khi đặt hàng để gia công chính xác vị trí và cỡ ren.
Bảo quản bích đặc inox thế nào? Lưu kho nơi khô ráo, tránh để chung với thép carbon gây nhiễm sắt lên bề mặt; giữ bề mặt làm kín không trầy xước để bảo đảm độ kín khi lắp, và bọc bảo vệ mặt gioăng nếu lưu kho lâu.
Bích đặc inox có dùng cho hệ hơi, nhiệt độ cao không? Có, thép không gỉ austenit 304/316 giữ cơ tính tốt ở nhiệt độ cao, phù hợp hệ hơi và hệ nhiệt; cần chọn gioăng chịu nhiệt tương ứng và kiểm tra cấp áp – nhiệt độ theo tiêu chuẩn để bảo đảm an toàn.
Sản phẩm liên quan
Bích đặc inox thường dùng cùng các phụ kiện inox và gang sau trong hệ đường ống:
- Bích gang – bích gang, phương án bích cho hệ ống gang cầu.
- Măng sông nối nhanh (đai sửa chữa) inox – đai sửa chữa inox để xử lý rò trên tuyến.
- Khớp chống rung cao su mặt bích inox – khớp mềm cao su mặt bích inox giảm rung tại điểm nối.
Xem thêm nhóm phụ kiện thép không gỉ trong danh mục Phụ kiện Inox.
Liên hệ & báo giá
Để nhận báo giá bích đặc inox 304/316 đúng cỡ DN, cấp áp và tiêu chuẩn (EN/ASME), quý khách vui lòng liên hệ T-Blue. Chúng tôi cung cấp bích inox đạt chuẩn kèm chứng từ CO/CQ đầy đủ.
Sản phẩm inox chống ăn mòn, gia công chính xác, sẵn hàng cỡ thông dụng, giao nhanh toàn quốc. Vui lòng cung cấp cỡ DN, cấp áp và chuẩn bích để được tư vấn chính xác.
