Thập ren inox 304/316

Thập ren inox 304/316 là phụ kiện nối ống dạng chữ thập, sử dụng kết nối ren để chia hoặc gom dòng chảy tại vị trí giao nhau của bốn nhánh. Sản phẩm có khả năng chống ăn mòn, độ bền cao, lắp đặt nhanh và được ứng dụng trong hệ thống ống nước, thực phẩm, dược phẩm, hóa chất và các hệ thống công nghiệp. Tùy môi trường làm việc, có thể lựa chọn inox 304 hoặc inox 316 để đảm bảo độ bền và khả năng chống ăn mòn phù hợp.

Thập ren inox 304/316 là gì?

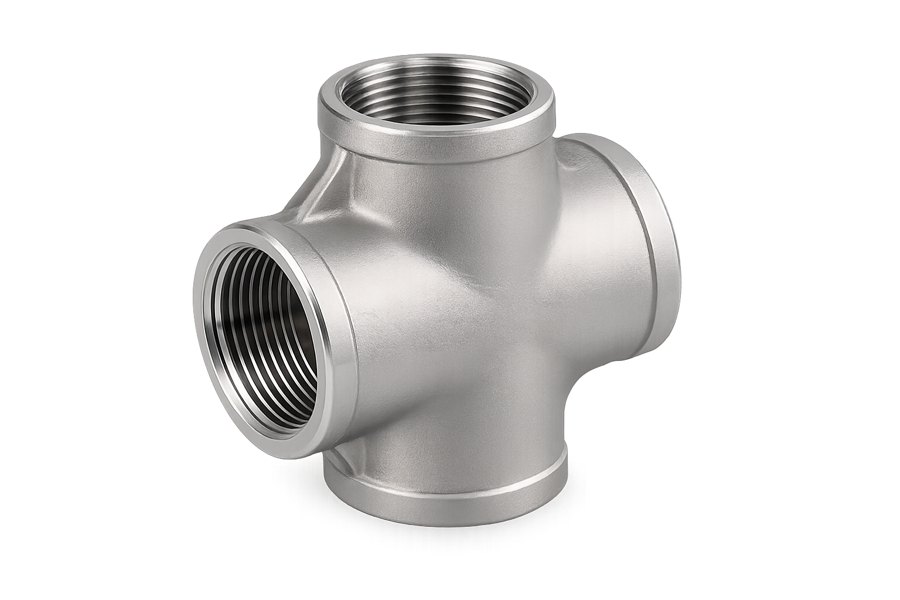

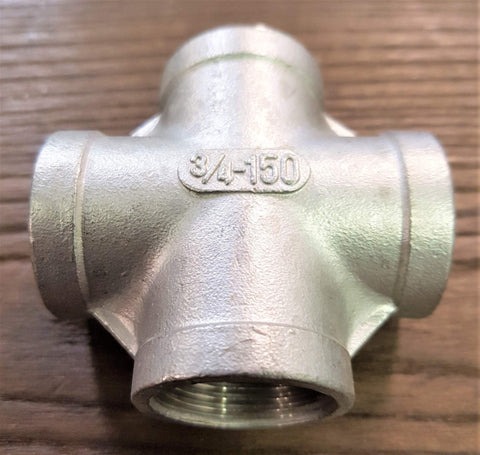

Thập ren inox 304/316 là phụ kiện nối ống hình chữ thập (bốn nhánh) làm từ thép không gỉ (inox) mác 304 hoặc 316, với bốn đầu đều là ren trong (ren cái). Sản phẩm dùng để tạo nút giao chữ thập trên đường ống ren, cho phép bốn nhánh ống gặp nhau và phân dòng ra bốn hướng. Nhờ vật liệu inox, thập ren có độ bền cao, chống ăn mòn vượt trội và đáp ứng yêu cầu vệ sinh phù hợp cho hệ thống ống inox trong ngành nước, thực phẩm, hóa chất và dược phẩm.

Hai mác inox phổ biến là 304 (chống ăn mòn tốt, kinh tế, dùng rộng rãi) và 316 (bổ sung molypden ~2%, chống ăn mòn clorua và môi trường khắc nghiệt tốt hơn, dùng cho nước biển, hóa chất, ven biển). Ren trong theo chuẩn BSP (ren ống Anh) tương thích với ren ngoài của ống và phụ kiện inox cùng hệ. Thập ren được đúc chính xác (investment casting) hoặc gia công, bề mặt nhẵn, ren sắc gọn. Trong nhóm phụ kiện ren inox, thập (bốn nhánh) đứng cạnh tê ren inox (ba nhánh), chếch ren inox và tê giảm ren inox. Thập tạo nút giao bốn hướng, dùng khi cần phân dòng phức tạp.

Cấu tạo và vật liệu inox 304 vs 316

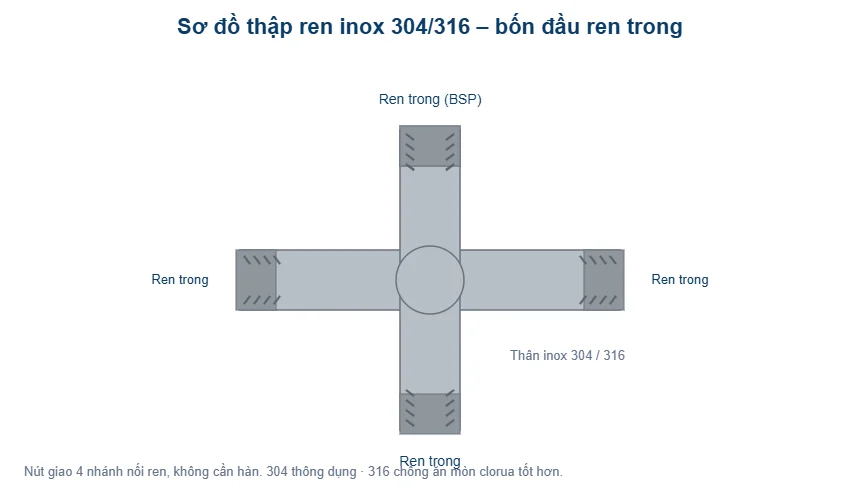

Thập ren inox có thân đúc liền khối với bốn đầu ren trong. Vật liệu quyết định tính năng:

• Inox 304:  (18% crom, 8% niken) Tạo lớp oxit crom thụ động chống ăn mòn tốt trong môi trường nước sạch, khí quyển, thực phẩm thông thường. giá hợp lý nên được dùng phổ biến nhất.
• Inox 316: Bổ sung khoảng 2% – 3% molypden, tăng mạnh khả năng chống ăn mòn rỗ (pitting) do ion clorua phù hợp môi trường nước biển, ven biển, hóa chất, và ứng dụng y tế/dược phẩm khắt khe.

Cả hai mác đều không gỉ, bền cơ học, chịu nhiệt tốt và vệ sinh (bề mặt nhẵn không thôi nhiễm, dễ làm sạch)  ưu điểm quan trọng cho ngành thực phẩm và dược. So với phụ kiện ren mạ kẽm hay đồng, phụ kiện inox có tuổi thọ cao hơn nhiều trong môi trường ẩm và ăn mòn, dù giá thành cao hơn. Việc chọn 304 hay 316 tùy môi trường: 304 cho ứng dụng thông thường, 316 cho môi trường có clorua/hóa chất.

Thông số kỹ thuật thập ren inox 304/316

Bảng dưới liệt kê các cỡ ren phổ biến của thập ren inox cùng DN tương đương và áp lực làm việc. Khi chọn, lấy đúng cỡ ren khớp ống/phụ kiện đang dùng và chọn mác inox phù hợp môi trường.

Áp lực làm việc phụ thuộc cỡ ren và mác inox, phổ biến tới PN16 ở cỡ nhỏ. Ren BSP cần quấn băng tan (PTFE) hoặc dùng keo làm kín ren khi lắp. Với môi trường ăn mòn mạnh hoặc yêu cầu vệ sinh cao (thực phẩm, dược, nước biển), nên chọn mác 316. Các cỡ lớn (3″-4″) thường có áp làm việc thấp hơn cỡ nhỏ do đường kính lớn.

Ưu điểm và ứng dụng

Nhờ kết hợp khả năng chống ăn mòn, độ bền cao và kết nối ren thuận tiện, thập ren inox 304/316 đáp ứng nhiều yêu cầu trong hệ thống đường ống. Những ưu điểm và ứng dụng nổi bật của sản phẩm gồm:

• Chống ăn mòn tốt: Thập ren inox có khả năng chống gỉ và chống ăn mòn, phù hợp với nhiều môi trường làm việc khác nhau.
• Độ bền và tuổi thọ cao: Vật liệu inox có độ bền cơ học tốt, giúp phụ kiện hoạt động ổn định trong thời gian dài.
• Vệ sinh, an toàn: Bề mặt inox dễ vệ sinh, phù hợp với các hệ thống yêu cầu cao về vệ sinh như thực phẩm, đồ uống và dược phẩm.
• Chịu nhiệt, chịu áp: Thập ren inox có khả năng đáp ứng điều kiện nhiệt độ và áp lực làm việc phù hợp với từng hệ thống.
• Lắp đặt nhanh: Kết nối bằng ren giúp thi công thuận tiện, không cần sử dụng thiết bị hàn và dễ tháo lắp khi bảo trì.
• Ứng dụng đa dạng: Sản phẩm được sử dụng trong hệ thống ống nước inox, thực phẩm – đồ uống, hóa chất, dược phẩm, lọc nước và nhiều hệ thống công nghiệp.
• Kết nối bốn nhánh: Thập ren inox được lắp tại các điểm giao bốn nhánh như nút phân phối, điểm gom hoặc tách dòng và vị trí cần đấu thêm nhánh đo, xả vào tuyến chính.
• Phù hợp môi trường yêu cầu cao: Trong ngành thực phẩm và dược phẩm, thập ren inox 316 thường được ưu tiên nhờ khả năng chống ăn mòn tốt và đáp ứng yêu cầu vệ sinh, đặc biệt khi hệ thống thường xuyên tiếp xúc với dung dịch tẩy rửa.

Hướng dẫn lắp đặt thập ren inox

Để thập ren inox 304/316 hoạt động kín và ổn định, quá trình lắp đặt cần thực hiện đúng kỹ thuật và kiểm soát tốt phần ren. Các bước dưới đây tập trung vào việc chuẩn bị, làm kín, siết ren và kiểm tra rò rỉ trước khi đưa hệ thống vào vận hành.

• Bước 1: Chuẩn bị ren và làm sạch: Kiểm tra ren trong của thập và ren ngoài của ống/phụ kiện đối ứng sạch, sắc gọn, không bavia. Làm sạch dầu mỡ, bụi trên ren để mối nối kín tốt.
• Bước 2: Quấn băng tan: Quấn băng tan PTFE quanh ren ngoài của chi tiết đối ứng theo chiều vặn ren, đủ số vòng để lấp kín khe ren nhưng không quá dày. Có thể dùng keo làm kín ren chuyên dụng thay/kết hợp băng tan.
• Bước 3: Vặn và siết: Vặn chi tiết vào ren trong của thập bằng tay tới khít, rồi siết thêm bằng dụng cụ tới mức kín. Không siết quá lực gây chờn ren hoặc nứt, căn hướng bốn nhánh đúng thiết kế trước khi siết chặt.
• Bước 4: Thử kín: Cấp áp thử và kiểm tra rò rỉ tại cả bốn mối ren trước khi đưa vào vận hành. Nếu rò, tháo ra quấn lại băng tan và siết lại.

Lỗi thường gặp và cách khắc phục

Trong quá trình sử dụng thập ren inox 304/316, một số lỗi có thể phát sinh do lắp đặt chưa đúng kỹ thuật hoặc lựa chọn vật liệu chưa phù hợp với môi trường làm việc. Dưới đây là những lỗi thường gặp và cách khắc phục để duy trì độ kín, độ bền và khả năng chống ăn mòn của mối nối.

• Rò rỉ tại mối ren: Do quấn băng tan chưa đủ hoặc ren bẩn/chờn. Tháo ra, làm sạch, quấn lại băng tan đủ vòng và siết lại đúng mức. Ren chờn nặng phải thay chi tiết.
• Chọn sai mác inox: Dùng 304 trong môi trường clorua/nước biển có thể bị ăn mòn rỗ. Chọn 316 cho môi trường ăn mòn mạnh, ven biển, hóa chất.
• Kẹt ren khi tháo (galling): Ren inox dễ bị kẹt xước (galling) khi siết khô. Dùng chất bôi trơn ren chuyên dụng cho inox khi lắp để dễ tháo về sau.

So sánh nối ren và nối hàn trong hệ ống inox

Hệ ống inox thường sử dụng hai phương pháp nối phổ biến là nối ren và nối hàn, mỗi phương pháp có ưu điểm và phạm vi ứng dụng riêng. Nối ren sử dụng các phụ kiện như thập ren inox 304/316, có ưu điểm lắp nhanh, không cần thợ hàn hoặc thiết bị hàn và có thể tháo lắp khi bảo trì. Phương pháp này phù hợp với đường kính ống nhỏ, điểm đấu thiết bị và các hệ thống dân dụng, cấp nước hoặc đấu nối thiết bị.

Nối hàn bằng TIG tạo mối nối liền khối, bền, kín và có bề mặt liên tục, phù hợp với ngành thực phẩm, dược phẩm cấp cao hoặc hệ thống áp lực lớn. Tuy nhiên, phương pháp này yêu cầu thợ hàn inox có tay nghề và cần xử lý mối hàn như làm sạch, thụ động hóa để duy trì khả năng chống ăn mòn. Vì vậy, tuyến chính áp cao hoặc yêu cầu vệ sinh nghiêm ngặt nên ưu tiên nối hàn, còn điểm đấu, nhánh nhỏ và vị trí cần tháo lắp có thể sử dụng thập ren inox.

Chọn mác inox theo môi trường làm việc

Với các hệ thống đường ống có yêu cầu cao về độ bền và khả năng chống ăn mòn, thập ren inox 304/316 là lựa chọn phù hợp nhờ kết cấu chắc chắn và khả năng làm việc ổn định trong nhiều môi trường.

• Inox 304: Phù hợp phần lớn ứng dụng nước sạch, khí quyển thông thường, thực phẩm khô nơi không có nhiều ion clorua.
• Inox 316: Nên dùng khi môi trường chứa clorua (nước biển, vùng ven biển, nước có độ mặn), hóa chất, hoặc yêu cầu vệ sinh dược phẩm cao molypden trong 316 chống ăn mòn rỗ hiệu quả hơn hẳn. Dùng 304 sai môi trường (ví dụ nước biển) có thể dẫn tới ăn mòn rỗ, thủng cục bộ dù bề mặt trông vẫn sáng.

Ngoài môi trường lỏng bên trong, cần xét cả môi trường bên ngoài phụ kiện: lắp ngoài trời ven biển, khí quyển ăn mòn cũng nên cân nhắc 316. Chênh lệch chi phí giữa 304 và 316 được bù lại bằng tuổi thọ và độ tin cậy khi chọn đúng cho môi trường khắc nghiệt.

Chống kẹt ren (galling) và bảo trì hệ ống inox

Một đặc thù của inox là hiện tượng kẹt xước ren (galling): khi hai bề mặt ren inox trượt lên nhau dưới áp lực siết mà không bôi trơn, chúng có thể “cắn” và dính chặt, gây hỏng ren hoặc không tháo được. Để phòng tránh, nên bôi chất bôi trơn ren chuyên dụng cho inox (anti-seize) khi lắp, siết đều tay và không siết quá nhanh/quá mạnh. Điều này giúp mối ren dễ tháo về sau khi bảo trì.

Về bảo trì, hệ ống inox nhìn chung ít cần chăm sóc nhờ khả năng chống ăn mòn, nhưng vẫn nên: kiểm tra định kỳ các mối ren xem có rò rỉ, giữ bề mặt sạch (đặc biệt trong ngành thực phẩm/dược), và tránh để inox tiếp xúc lâu dài với thép carbon (nhiễm sắt gây ăn mòn điểm). Với hệ vệ sinh cao, có thể cần thụ động hóa (passivation) lại sau gia công/sửa chữa để phục hồi lớp bảo vệ crom. Bảo trì đúng giúp hệ ống và phụ kiện ren inox giữ được độ bền và vệ sinh suốt vòng đời.

Vai trò của thập trong bố trí hệ ống

Thập (bốn nhánh) là phụ kiện tạo nút giao phức tạp nhất trong họ tê/thập, cho phép bốn tuyến ống gặp nhau tại một điểm. Trong thực tế, thập thường dùng ở các trạm phân phối, điểm gom nhiều nhánh, hoặc nơi cần đấu đồng thời nhánh cấp, nhánh xả và nhánh đo vào một vị trí. Vì là điểm giao nhiều hướng, khi thiết kế cần bảo đảm đủ không gian thao tác siết ren cho cả bốn nhánh và tính đến tổn thất áp cục bộ tại nút. Với hệ ống inox lắp ren, việc chuẩn hóa cỡ ren và mác inox trong toàn hệ giúp lắp lẫn thuận tiện và quản lý vật tư đơn giản hơn.

Khi tiếp nhận phụ kiện inox, nên kiểm tra bề mặt sáng đều, ren sắc gọn, không dính mạt sắt từ dụng cụ gia công (nguồn gây nhiễm sắt và ăn mòn điểm). Bảo quản riêng inox tách khỏi thép carbon và giữ nơi khô ráo để duy trì chất lượng bề mặt và khả năng chống ăn mòn của inox trước khi lắp đặt vào hệ thống.

Sản phẩm liên quan

• Tê ren ngoài inox 304/316
• Tê giảm ren inox 304/316
• Chếch ren inox 304/316
• Xem tất cả phụ kiện inox T-Blue

Câu hỏi thường gặp (FAQ)

304 và 316 khác nhau thế nào?

316 có molypden, chống ăn mòn clorua tốt hơn, dùng cho nước biển/hóa chất, 304 cho ứng dụng thông thường.

Thập ren dùng ren gì?

Ren trong BSP ở cả bốn đầu, cần quấn băng tan khi lắp.

Có cần hàn không?

Không, thập ren lắp bằng ren, không cần hàn.

Vì sao ren inox hay kẹt khi siết?

Hiện tượng galling, dùng chất bôi trơn ren cho inox để khắc phục.

Liên hệ & báo giá thập ren inox 304/316 tại T-Blue

T-Blue cung cấp thập ren inox 304/316 với đầy đủ cỡ ren từ 1/2″ đến 4″, ren trong BSP và áp làm việc lên tới PN16, phù hợp nhiều hệ thống đường ống inox. Khách hàng có thể liên hệ T-Blue để nhận báo giá thập ren inox theo cỡ ren, mác inox và số lượng, đồng thời được tư vấn lựa chọn inox 304 hoặc 316 phù hợp với môi trường sử dụng.

T-Blue cung cấp trọn bộ phụ kiện ren inox gồm tê, thập, cút, côn, chếch, đáp ứng nhu cầu lắp đặt và thay thế đồng bộ cho hệ thống ống inox. Liên hệ đội ngũ kỹ thuật T-Blue để được tư vấn quy cách, lựa chọn đúng vật liệu và nhận báo giá phù hợp với nhu cầu thực tế.

Nguồn tham khảo:
[1] ASTM A182 / A351 – Stainless steel forged/cast pipe fittings; ISO 7-1 (BSP threads). iso.org
