Tê giảm ren inox 304/316

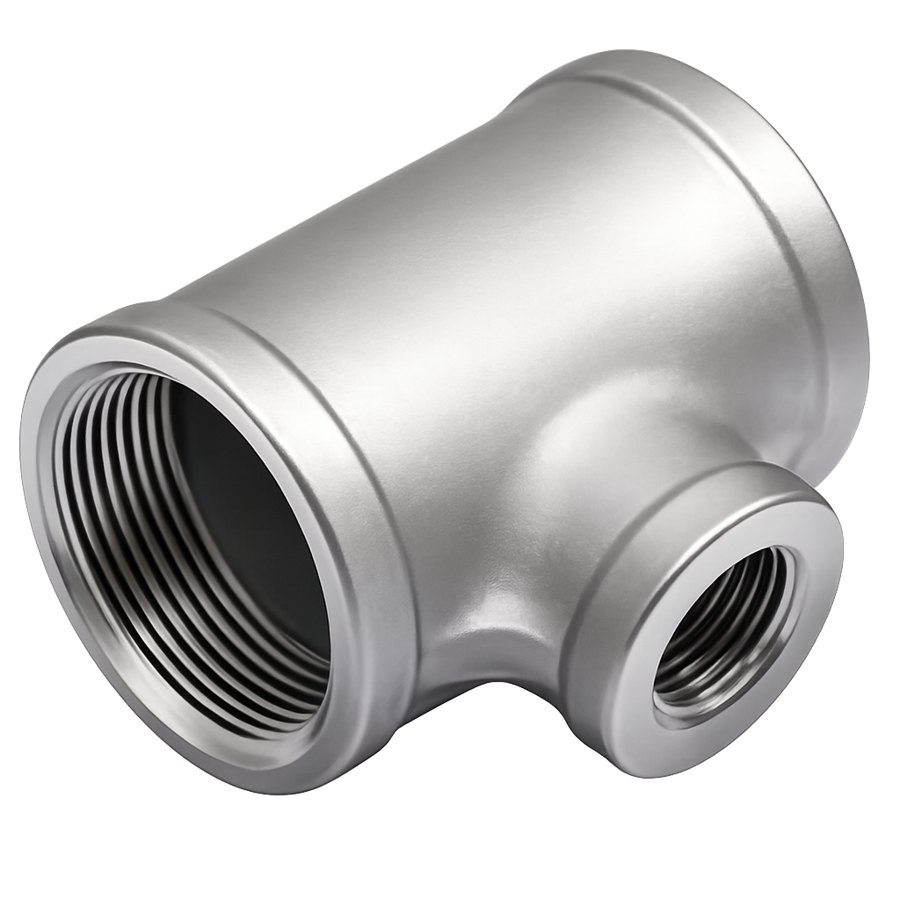

Tê giảm ren inox 304/316 là phụ kiện nối ren dùng để trích nhánh nhỏ từ tuyến ống chính, phù hợp với các hệ thống cấp nước, thực phẩm, hóa chất, dược phẩm và công nghiệp. Sản phẩm có thân đúc liền hình chữ T với ba đầu ren trong, trong đó nhánh rẽ có cỡ ren nhỏ hơn, giúp kết nối gọn và phù hợp với các nhánh có lưu lượng thấp hơn tuyến chính. Inox 304 phù hợp với môi trường thông thường, trong khi inox 316 có khả năng chống ăn mòn rỗ do clorua tốt hơn, thích hợp cho nước biển, hóa chất và các ứng dụng yêu cầu vệ sinh cao.

Tê giảm ren inox 304/316 là gì?

Tê giảm ren inox 304/316 là phụ kiện rẽ nhánh hình chữ T bằng thép không gỉ, trong đó nhánh rẽ có đường kính nhỏ hơn hai nhánh chạy chính, ba đầu đều nối ren (thường ren trong). “Tê giảm” (reducing tee) dùng khi cần tách một nhánh nhỏ khỏi tuyến chính lớn hơn ví dụ trích một nhánh cấp cho thiết bị hoặc điểm dùng có lưu lượng nhỏ. Nhờ nhánh rẽ thu nhỏ, tê giảm tiết kiệm vật tư và phù hợp lưu lượng thực tế của nhánh so với dùng tê đều.

Nhờ vật liệu inox, tê giảm có độ bền cao, chống ăn mòn vượt trội và vệ sinh, dùng trong hệ ống nước, thực phẩm, hóa chất, dược phẩm và công nghiệp. Hai mác phổ biến là 304 (kinh tế, chống ăn mòn tốt) và 316 (thêm molypden, chống clorua tốt hơn). Ren theo chuẩn BSP, tương thích ống và phụ kiện inox cùng hệ. Trong họ phụ kiện ren inox, tê giảm đứng cạnh tê ren ngoài inox, thập ren inox, chếch và côn ren inox. Tê giảm chuyên dùng tách nhánh nhỏ.

Chức năng tách nhánh và phân dòng

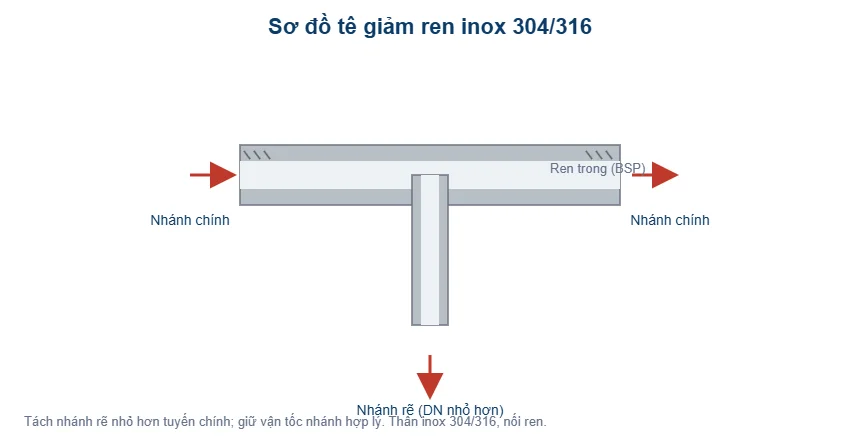

Tê giảm ren inox 304/316 là phụ kiện dùng để tách một phần dòng chảy từ tuyến chính sang nhánh rẽ vuông góc có đường kính nhỏ hơn. Việc giảm đường kính nhánh giúp duy trì vận tốc dòng chảy ở mức phù hợp với nhu cầu sử dụng; nếu dùng tê đều cho nhánh có lưu lượng nhỏ, vận tốc có thể quá thấp và làm tăng nguy cơ lắng cặn. Tại vị trí rẽ, dòng chảy thay đổi hướng tạo ra tổn thất áp suất cục bộ và một phần lực tác động lên phụ kiện, vì vậy ngay cả với hệ thống ren cỡ nhỏ vẫn cần bố trí giá đỡ đường ống hợp lý.

So với tê đều có ba nhánh cùng đường kính, tê giảm phù hợp với các trường hợp nhánh rẽ cần lưu lượng nhỏ hơn tuyến chính. Đây là cấu hình phổ biến khi trích nhánh cấp cho một thiết bị, một điểm sử dụng nước hoặc một tuyến phụ. Việc lựa chọn đúng giữa tê đều và tê giảm không chỉ giúp tối ưu vật tư mà còn góp phần kiểm soát vận tốc và tổn thất dòng chảy trong hệ thống.

Cấu tạo và vật liệu inox 304 vs 316

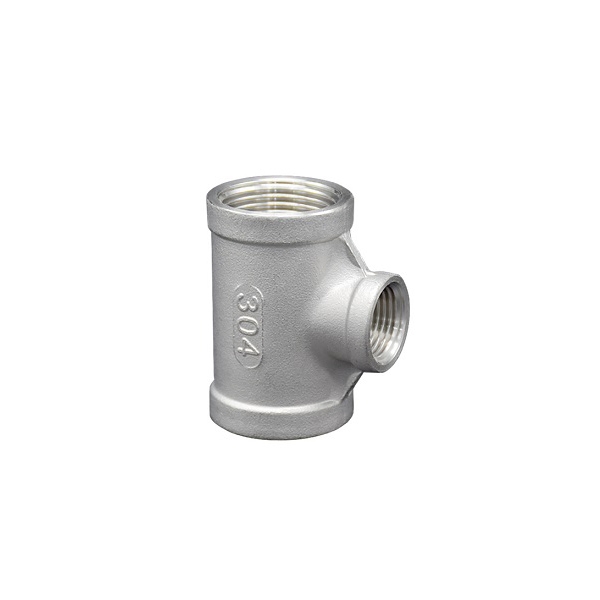

Tê giảm ren inox 304/316 có thân đúc liền khối hình chữ T với ba đầu ren trong, trong đó nhánh rẽ được thiết kế với cỡ ren nhỏ hơn để tạo điểm đấu nối chuyển cỡ trên đường ống. Inox 304 có khả năng chống ăn mòn tốt trong nước sạch, môi trường khí quyển và các ứng dụng thực phẩm thông thường, đồng thời có tính kinh tế. Inox 316 chứa molypden, giúp tăng khả năng chống ăn mòn rỗ do clorua, phù hợp với môi trường nước biển, hóa chất và y tế.

Cả inox 304 và inox 316 đều có độ bền tốt, khả năng chịu nhiệt, chống ăn mòn và đáp ứng yêu cầu vệ sinh trong nhiều hệ thống. Phần ren của tê giảm ren inox được gia công chính xác để tạo mối nối kín khi kết hợp với băng tan. Việc lựa chọn mác inox nên dựa trên môi trường sử dụng nhằm đảm bảo độ bền và khả năng chống ăn mòn phù hợp cho hệ thống.

Thông số kỹ thuật tê giảm ren inox 304/316

Bảng dưới liệt kê các tổ hợp cỡ nhánh chính × nhánh rẽ phổ biến của tê giảm ren inox. Khi chọn, lấy đúng đường kính nhánh chính và nhánh rẽ khớp ống/thiết bị, chọn mác inox phù hợp môi trường.

Áp lực làm việc phổ biến tới PN16 ở cỡ nhỏ. Ren BSP cần quấn băng tan khi lắp. Các tổ hợp cỡ khác có thể đặt theo yêu cầu. Với môi trường ăn mòn mạnh/vệ sinh cao, chọn mác 316.

Ứng dụng của tê giảm ren inox

Tê giảm ren inox 304/316 được sử dụng để trích nhánh nhỏ từ tuyến ống chính trong các hệ thống ống inox thuộc lĩnh vực cấp nước, thực phẩm, hóa chất, dược phẩm và công nghiệp. Phụ kiện phù hợp để tách nhánh cấp cho thiết bị, vòi lấy mẫu hoặc các điểm sử dụng lưu lượng nhỏ, đồng thời có thể dùng để đấu nhánh đo và xả vào tuyến chính. Nhờ thiết kế nhánh rẽ có kích thước nhỏ hơn, tê giảm ren inox phù hợp với hệ thống có lưu lượng nhánh thấp hơn tuyến chính, giúp tiết kiệm phụ kiện và duy trì dòng chảy hợp lý.

Trong ngành thực phẩm và dược phẩm, inox 316 thường được ưu tiên nhờ khả năng chống ăn mòn tốt hơn trong môi trường có dung dịch tẩy rửa và đáp ứng yêu cầu vệ sinh. Tê giảm ren inox cũng được sử dụng phổ biến tại các vị trí phân nhánh trên hệ thống đường ống inox. Việc lựa chọn mác inox phù hợp giúp phụ kiện đáp ứng tốt điều kiện vận hành và yêu cầu sử dụng của từng hệ thống.

Hướng dẫn lắp đặt tê giảm ren inox

Để tê giảm ren inox 304/316 đảm bảo độ kín và hoạt động ổn định, quá trình lắp đặt cần thực hiện đúng kỹ thuật ngay từ khâu làm sạch, quấn băng tan đến căn chỉnh hướng nhánh. Đặc biệt, cần tránh siết quá lực và chú ý chống kẹt xước ren inox trong quá trình đấu nối. Các bước lắp đặt tê giảm ren inox có thể thực hiện như sau:

• Bước 1: Làm sạch ren và định hướng ba nhánh: Làm sạch ren ba đầu và chi tiết đối ứng, xác định hướng nhánh chính và nhánh rẽ theo thiết kế trước khi lắp.
• Bước 2: Quấn băng tan và vặn: Quấn băng tan PTFE quanh ren ngoài chi tiết đối ứng theo chiều vặn, đủ vòng để kín. Vặn tay tới khít rồi siết bằng dụng cụ, bôi chất chống kẹt ren cho inox.
• Bước 3: Căn hướng nhánh và siết: Căn hướng nhánh rẽ đúng thiết kế trước khi siết chặt (ren khó chỉnh hướng sau khi kín). Siết vừa đủ kín, không quá lực.
• Bước 4: Thử kín: Cấp áp thử, kiểm tra rò rỉ tại cả ba mối ren trước khi vận hành, nếu rò, tháo ra quấn lại băng tan và siết lại.

Lỗi thường gặp và cách khắc phục

Trong quá trình sử dụng tê giảm ren inox 304/316, một số lỗi như rò rỉ mối ren, lắng cặn tại nhánh rẽ hoặc kẹt xước ren có thể ảnh hưởng đến độ kín và khả năng vận hành của hệ thống. Những vấn đề này thường liên quan đến kỹ thuật lắp đặt, lựa chọn kích thước nhánh và cách bảo trì phụ kiện. Dưới đây là các lỗi thường gặp cùng cách khắc phục:

• Rò rỉ mối ren: Do băng tan chưa đủ hoặc ren bẩn/chờn. Tháo, làm sạch, quấn lại và siết lại; ren chờn nặng phải thay.
• Lắng cặn tại nhánh rẽ: Nếu vận tốc nhánh quá thấp vẫn có thể lắng cặn. Chọn cỡ nhánh rẽ phù hợp lưu lượng, bố trí điểm vệ sinh nếu cần.
• Kẹt ren khi tháo (galling): Ren inox dễ kẹt xước khi siết khô. Dùng chất bôi trơn ren cho inox khi lắp.

So sánh tê giảm với tê đều và thập

Tê giảm ren inox 304/316 được lựa chọn khi cần tách một nhánh có đường kính và lưu lượng nhỏ hơn tuyến ống chính. Để chọn đúng phụ kiện, cần phân biệt tê giảm với tê đều và thập dựa trên số nhánh, kích thước đầu nối và nhu cầu phân phối dòng chảy. Bảng dưới đây giúp so sánh nhanh các loại phụ kiện và lựa chọn phù hợp với từng vị trí lắp đặt:

Nối ren và nối hàn cho phụ kiện rẽ inox

Trong hệ thống đường ống inox, các điểm phân nhánh có thể sử dụng phụ kiện nối ren như tê giảm ren inox 304/316 hoặc thực hiện bằng mối hàn. Nối ren có ưu điểm lắp đặt nhanh, dễ tháo lắp và thuận tiện bảo trì, phù hợp với đường ống nhỏ, điểm đấu thiết bị hoặc những vị trí cần tháo phụ kiện thường xuyên. Trong khi đó, nối hàn tạo nút rẽ liền khối, có độ bền tốt và bề mặt liên tục, dễ vệ sinh nên phù hợp với tuyến áp cao và các hệ thống thực phẩm, dược phẩm yêu cầu vệ sinh cao.

Tại vị trí nút rẽ, mối nối chịu áp lực bên trong đường ống và một phần lực phát sinh khi dòng chảy đổi hướng, vì vậy nhánh lớn hoặc hệ thống áp cao thường ưu tiên phương pháp nối hàn. Với các nhánh nhỏ dùng để cấp cho thiết bị, tê giảm ren inox mang lại sự linh hoạt, dễ tháo lắp và có tính kinh tế. Việc lựa chọn nối ren hay nối hàn cần dựa trên kích thước nhánh, áp suất làm việc và yêu cầu vận hành, bảo trì của từng hệ thống.

Chọn mác inox, chống galling và bảo trì

Việc lựa chọn mác inox cho tê giảm ren inox 304/316 cần dựa trên môi trường sử dụng, trong đó inox 304 phù hợp với nước sạch và các ứng dụng thông thường, còn inox 316 thích hợp với môi trường clorua, nước biển, hóa chất và yêu cầu vệ sinh cao. Khi lắp đặt, cần hạn chế hiện tượng kẹt xước ren (galling) bằng cách sử dụng chất bôi trơn ren chuyên dụng, siết đều tay và quấn đủ băng tan. Do tê giảm ren inox có ba mối ren, cần siết cẩn thận từng mối và căn đúng hướng nhánh rẽ trước khi siết chặt.

Trong quá trình bảo trì, nên kiểm tra định kỳ cả ba mối ren để phát hiện rò rỉ, giữ bề mặt phụ kiện sạch, đặc biệt khi sử dụng trong ngành thực phẩm và dược phẩm, đồng thời tránh tiếp xúc lâu với thép carbon gây nhiễm sắt. Khi nhận hàng, cần kiểm tra đúng tổ hợp cỡ ren theo đơn đặt hàng và phân loại theo mác inox để tránh nhầm lẫn giữa 304 và 316. Bảo quản, lắp đặt và bảo trì đúng cách giúp tê giảm inox 304/316 duy trì độ kín, độ bền và khả năng chống ăn mòn trong quá trình sử dụng.

Vai trò trong hệ phân phối và cấp thiết bị

Tê giảm ren inox 304/316 đóng vai trò quan trọng tại các điểm rẽ nhánh cấp lẻ trong hệ thống đường ống inox, đặc biệt khi một tuyến chính cần phân phối đến nhiều thiết bị, điểm sử dụng hoặc khu vực khác nhau. Việc sử dụng tê giảm thay cho tê đều kết hợp với côn thu giúp hệ thống gọn hơn, giảm số lượng mối nối và hạn chế tổn thất áp tại điểm rẽ. Trong các hệ thống phân phối phức tạp, việc chuẩn hóa kích thước và mác inox còn giúp thuận tiện cho thiết kế, thi công, quản lý vật tư và thay thế phụ kiện. Một số vai trò và lưu ý khi sử dụng tê giảm ren inox trong hệ thống gồm:

• Phân phối nhánh nhỏ: Trích nhiều nhánh từ tuyến chính để cấp cho từng thiết bị, điểm dùng hoặc khu vực có nhu cầu lưu lượng khác nhau.
• Tối ưu kết nối: Thay tê đều kết hợp côn thu bằng tê giảm giúp mối nối gọn, giảm số lượng phụ kiện và tổn thất áp tại điểm rẽ.
• Ứng dụng đa dạng: Phù hợp với hệ thống phân phối trong nhà máy thực phẩm, dược phẩm, hệ lọc nước và các hệ thống đường ống inox phức tạp.
• Chuẩn hóa vật tư: Thống nhất các tổ hợp cỡ tê giảm thông dụng và mác inox trong toàn dự án để tăng tính đồng bộ và khả năng thay thế lẫn nhau.
• Lập dự toán chính xác: Thống kê số lượng điểm rẽ, cỡ nhánh và từng tổ hợp tê giảm ngay từ đầu để hạn chế thiếu các kích thước đặc thù khó mua lẻ.

Lưu ý vệ sinh với hệ ống thực phẩm và dược

Trong ngành thực phẩm, đồ uống và dược phẩm, điểm rẽ nhánh là nơi cần chú ý về vệ sinh vì dễ hình thành “điểm chết” (dead leg) đoạn nhánh cụt hoặc ít dòng chảy nơi chất lỏng đọng lại, tạo điều kiện cho vi sinh phát triển. Khi thiết kế với tê giảm, nên hạn chế chiều dài nhánh cụt, bố trí sao cho dòng chảy quét qua được, và chọn mác 316 cùng bề mặt nhẵn để dễ làm sạch. Với hệ CIP (làm sạch tại chỗ), cấu hình nhánh phải bảo đảm dung dịch tẩy rửa tiếp cận được mọi bề mặt. Việc chọn phụ kiện inox chất lượng, bề mặt nhẵn và bố trí hợp lý giúp hệ ống đạt yêu cầu vệ sinh nghiêm ngặt của ngành.

Với các ứng dụng ít khắt khe hơn như cấp nước công nghiệp thông thường, yêu cầu về điểm chết không quá nghiêm ngặt, nhưng vẫn nên tránh nhánh cụt quá dài để hạn chế lắng cặn và tù đọng. Việc cân nhắc yếu tố vệ sinh ngay từ khâu thiết kế bố trí tê giảm giúp hệ ống vận hành sạch và bền hơn. Cuối cùng, khi đấu tê giảm inox với các đoạn ống hoặc thiết bị bằng vật liệu khác, cần lưu ý nguy cơ ăn mòn điện hóa tại điểm tiếp xúc hai kim loại khác nhau và dùng biện pháp cách ly phù hợp nếu cần, để bảo vệ mối nối lâu dài và tránh rò rỉ do ăn mòn sau này, nhất là ở các đấu nối chôn ngầm hoặc trong môi trường ẩm ướt lâu dài, nơi việc kiểm tra và sửa chữa mối nối khó khăn hơn.

Sản phẩm liên quan

• Tê ren ngoài inox 304/316
• Thập ren inox 304/316
• Côn ren inox 304/316
• Xem tất cả phụ kiện inox T-Blue

Liên hệ & báo giá tê giảm ren inox 304/316 tại T-Blue

T-Blue cung cấp tê giảm ren inox 304/316 với đầy đủ tổ hợp cỡ ren nhánh chính × nhánh rẽ, sử dụng ren trong BSP và áp làm việc tới PN16. Khách hàng có thể nhận báo giá tê giảm ren inox theo cỡ ren, mác inox và số lượng cần sử dụng. Đội ngũ kỹ thuật T-Blue hỗ trợ tư vấn lựa chọn inox 304 hoặc 316 phù hợp với môi trường làm việc và yêu cầu của hệ thống.

Quý khách vui lòng liên hệ T-Blue để được tư vấn tê giảm ren inox 304/316, lựa chọn đúng tổ hợp cỡ ren và mác inox theo nhu cầu thực tế. Báo giá được cung cấp theo từng cấu hình và số lượng, giúp thuận tiện cho việc dự toán và đặt hàng. Liên hệ T-Blue ngay để nhận báo giá và tư vấn kỹ thuật.

Nguồn tham khảo:
[1] ASTM A182 / A351 – Stainless steel forged/cast fittings; ISO 7-1 (BSP threads). iso.org

Câu hỏi thường gặp (FAQ)

Tê giảm khác tê đều thế nào?

Tê giảm có nhánh rẽ nhỏ hơn tuyến chính; tê đều ba nhánh cùng đường kính.

Khi nào dùng tê giảm?

Khi trích nhánh có lưu lượng nhỏ hơn tuyến chính, tránh lãng phí và giữ vận tốc nhánh hợp lý.

304 hay 316?

316 cho môi trường clorua/ăn mòn mạnh; 304 cho ứng dụng thông thường.

Dùng ren gì?

Ren trong BSP, cần quấn băng tan khi lắp.
