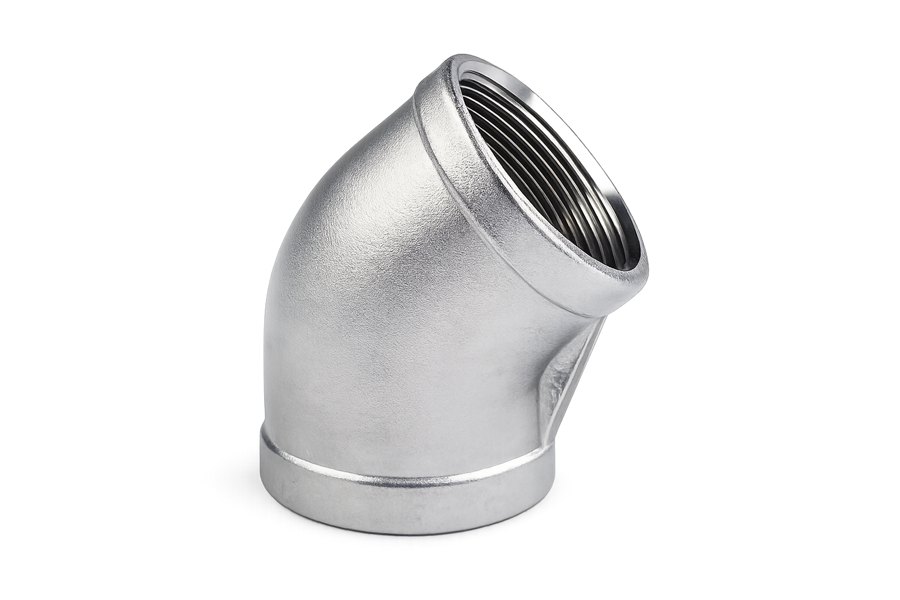

Chếch ren inox 304/316

Chếch ren inox 304/316 là phụ kiện cút 45° dùng để thay đổi hướng đường ống, giúp dòng chảy chuyển hướng thoải và hạn chế tổn thất áp suất. Sản phẩm có thân inox bền, chống ăn mòn và kết nối ren trong BSP, phù hợp với hệ thống nước, thực phẩm, hóa chất, dược phẩm và nhiều ứng dụng công nghiệp. Tùy môi trường sử dụng, có thể lựa chọn inox 304 cho điều kiện thông thường hoặc inox 316 cho môi trường chứa clorua, hóa chất và yêu cầu chống ăn mòn cao.

Chếch ren inox 304/316 là gì?

Chếch ren inox 304/316 là phụ kiện chuyển hướng đường ống một góc 45° làm từ thép không gỉ (inox) mác 304 hoặc 316, nối bằng ren (thường ren trong). “Chếch” là cách gọi của cút/co góc 45° khác với cút 90° đổi hướng vuông góc, chếch 45° đổi hướng thoải hơn, cho dòng chảy êm và tổn thất áp thấp hơn tại điểm rẽ. Sản phẩm dùng để bẻ tuyến ống inox theo góc 45° trong hệ ống nước, thực phẩm, hóa chất và công nghiệp.

Nhờ vật liệu inox, chếch ren có độ bền cao, chống ăn mòn vượt trội và vệ sinh. Hai mác phổ biến là 304 (chống ăn mòn tốt, kinh tế, dùng rộng rãi) và 316 (thêm molypden, chống ăn mòn clorua/môi trường khắc nghiệt tốt hơn dùng cho nước biển, hóa chất, ven biển). Ren theo chuẩn BSP, tương thích với ống và phụ kiện inox cùng hệ, sản phẩm được đúc chính xác hoặc gia công, bề mặt nhẵn, ren sắc gọn. Trong họ phụ kiện ren inox, chếch (45°) đứng cạnh côn ren inox, tê giảm ren inox, tê ren ngoài inox và thập ren inox. Chếch chuyên dùng cho đổi hướng thoải 45°.

Cấu tạo và vật liệu inox 304 vs 316

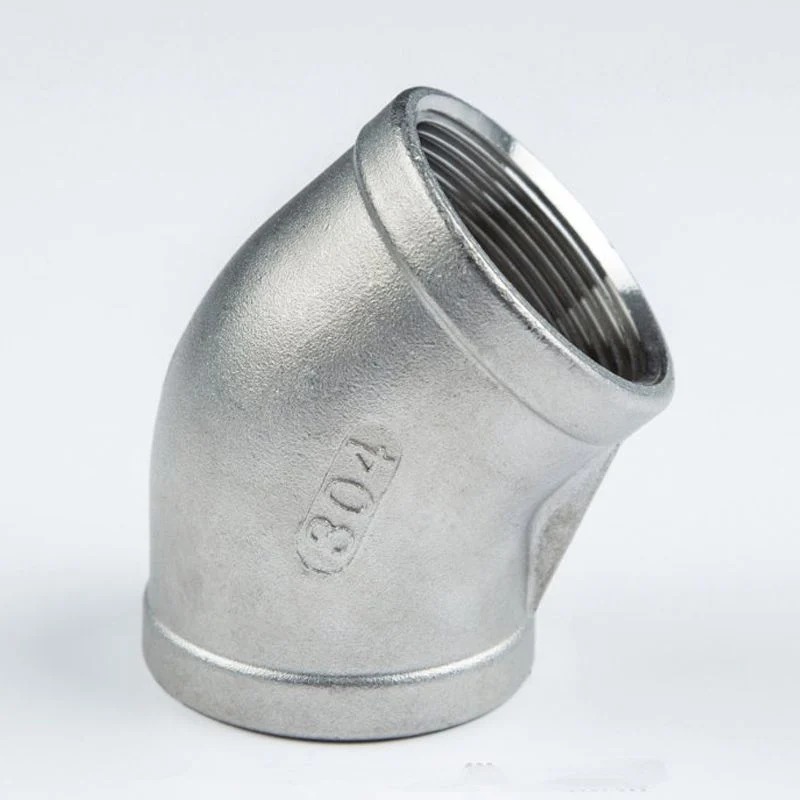

Chếch ren inox có cấu tạo thân đúc liền khối theo góc 45°, hai đầu được gia công ren trong để kết nối với đường ống và phụ kiện ren tương ứng. Vật liệu inox 304 và inox 316 quyết định khả năng chống ăn mòn, độ bền và phạm vi ứng dụng của chếch ren trong từng môi trường. Trong đó, inox 304 có khoảng 18% crom và 8% niken, còn inox 316 bổ sung khoảng 2% molypden giúp tăng khả năng chống ăn mòn rỗ do ion clorua.

• Inox 304: Chống ăn mòn tốt trong nước sạch, môi trường khí quyển và các ứng dụng thực phẩm thông thường; có chi phí hợp lý nên được sử dụng phổ biến.
• Inox 316: Khả năng chống ăn mòn rỗ cao hơn nhờ thành phần molypden, phù hợp với nước biển, môi trường ven biển, hóa chất và các ứng dụng y tế, dược phẩm.
• Độ bền và vệ sinh: Cả inox 304 và 316 đều có độ bền cơ học tốt, chịu nhiệt, bề mặt nhẵn, dễ vệ sinh và phù hợp với nhiều môi trường yêu cầu độ sạch.
• Khả năng chống ăn mòn: Phụ kiện inox có độ bền cao trong môi trường ẩm và ăn mòn, thường có tuổi thọ tốt hơn so với phụ kiện mạ kẽm hoặc đồng trong các điều kiện phù hợp.
• Kết nối ren: Ren được gia công chính xác giúp tạo mối nối kín khi kết hợp với băng tan và lắp đặt đúng kỹ thuật.

Thông số kỹ thuật chếch ren inox 304/316

Bảng dưới liệt kê các cỡ ren phổ biến của chếch ren inox cùng DN tương đương và áp lực làm việc. Khi chọn, lấy đúng cỡ ren khớp ống/phụ kiện và chọn mác inox phù hợp môi trường.

Áp lực làm việc phụ thuộc cỡ ren và mác inox, phổ biến tới PN16 ở cỡ nhỏ. Ren BSP cần quấn băng tan (PTFE) hoặc keo làm kín ren khi lắp. Với môi trường ăn mòn mạnh hoặc yêu cầu vệ sinh cao, nên chọn mác 316.

Ưu điểm góc 45° và ứng dụng

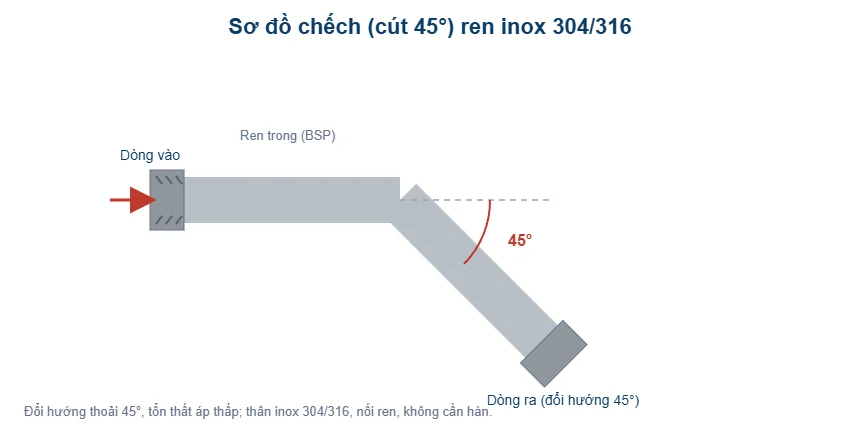

Chếch ren inox 45° có khả năng đổi hướng đường ống thoải hơn so với cút 90°, giúp giảm tổn thất áp suất và hạn chế hiện tượng xoáy trong dòng chảy. Góc chuyển hướng nhỏ giúp dòng lưu chất lưu thông êm hơn, phù hợp với các tuyến ống yêu cầu giảm lực cản và duy trì hiệu quả vận hành. Khi kết hợp hai chếch 45°, phụ kiện còn có thể tạo đoạn chuyển vị (offset) để đưa đường ống tránh các chướng ngại vật trong quá trình lắp đặt.

Nhờ sử dụng vật liệu inox, chếch ren 45° có độ bền cơ học tốt, khả năng chống ăn mòn cao và bề mặt dễ vệ sinh. Phụ kiện được ứng dụng trong hệ thống ống nước inox, ngành thực phẩm – đồ uống, hóa chất, dược phẩm, lọc nước và nhiều hệ thống công nghiệp cần đổi hướng đường ống 45°. Đặc biệt, inox 316 thường được ưu tiên trong ngành thực phẩm và dược phẩm nhờ khả năng chống ăn mòn tốt, phù hợp với môi trường tiếp xúc dung dịch tẩy rửa và yêu cầu vệ sinh cao.

Hướng dẫn lắp đặt chếch ren inox

Để chếch ren inox 304/316 tạo mối nối kín, đúng hướng và đảm bảo độ bền trong quá trình sử dụng, cần thực hiện lắp đặt đúng kỹ thuật. Đặc biệt, việc xử lý ren, quấn băng tan và căn chỉnh góc 45° cần được thực hiện cẩn thận để hạn chế rò rỉ hoặc hư hỏng ren. Quy trình lắp đặt chếch ren inox có thể thực hiện theo các bước sau:

• Bước 1: Chuẩn bị và làm sạch ren: Kiểm tra ren của chếch và chi tiết đối ứng sạch, sắc gọn, không bavia, làm sạch dầu mỡ, bụi để mối nối kín.
• Bước 2: Quấn băng tan: Quấn băng tan PTFE quanh ren ngoài của chi tiết đối ứng theo chiều vặn ren, đủ vòng để lấp kín khe ren nhưng không quá dày.
• Bước 3: Vặn và siết: Vặn bằng tay tới khít rồi siết thêm bằng dụng cụ tới mức kín; căn đúng hướng 45° trước khi siết chặt. Không siết quá lực gây chờn/nứt, nên bôi chất chống kẹt ren (anti-seize) cho inox.
• Bước 4: Thử kín: Cấp áp thử và kiểm tra rò rỉ tại mối ren trước khi vận hành; nếu rò, tháo ra quấn lại băng tan và siết lại.

Lỗi thường gặp và cách khắc phục

Trong quá trình sử dụng chếch ren inox 304/316, một số vấn đề có thể phát sinh do kỹ thuật lắp đặt, xử lý ren hoặc lựa chọn vật liệu chưa phù hợp với môi trường làm việc. Nhận biết sớm nguyên nhân giúp khắc phục đúng cách, hạn chế rò rỉ và kéo dài tuổi thọ phụ kiện. Dưới đây là những lỗi thường gặp khi sử dụng chếch ren inox và cách xử lý:

• Rò rỉ mối ren: Do quấn băng tan chưa đủ hoặc ren bẩn/chờn. Tháo ra, làm sạch, quấn lại đủ vòng và siết lại. Ren chờn nặng phải thay.
• Kẹt ren khi tháo (galling): Ren inox dễ kẹt xước khi siết khô. Dùng chất bôi trơn ren cho inox khi lắp để dễ tháo về sau.
• Chọn sai mác inox: Dùng 304 trong môi trường clorua/nước biển dễ bị ăn mòn rỗ. Chọn 316 cho môi trường ăn mòn mạnh.

So sánh chếch 45° và cút 90°

Chếch ren inox 304/316 45° và cút 90° đều được sử dụng để thay đổi hướng đường ống nhưng khác nhau về góc chuyển hướng, tổn thất áp suất và cách bố trí. Chếch 45° chuyển hướng thoải hơn, giúp dòng chảy êm và giảm lực cản, trong khi cút 90° đổi hướng vuông góc, phù hợp với những vị trí cần chuyển hướng nhanh và gọn. Bảng dưới đây giúp so sánh hai loại phụ kiện để lựa chọn phù hợp với thiết kế hệ thống:

Nối ren và nối hàn trong hệ ống inox

Hệ thống ống inox thường sử dụng hai phương pháp kết nối chính là nối ren bằng phụ kiện ren và nối hàn TIG. Nối ren có ưu điểm lắp đặt nhanh, không cần máy hàn hay thợ hàn chuyên dụng, đồng thời có thể tháo lắp khi bảo trì. Phương pháp này phù hợp với đường kính ống nhỏ, các điểm đấu thiết bị và vị trí cần thường xuyên tháo lắp.

Nối hàn TIG tạo mối nối liền khối, có độ kín và độ bền cao, bề mặt liên tục nên phù hợp với hệ thống thực phẩm, dược phẩm yêu cầu vệ sinh nghiêm ngặt và đường ống áp suất cao. Tuy nhiên, phương pháp hàn đòi hỏi tay nghề kỹ thuật cùng các công đoạn xử lý mối hàn như làm sạch và thụ động hóa. Vì vậy, chếch ren inox 304/316 là lựa chọn linh hoạt cho các điểm đấu nối, đường ống nhánh và vị trí cần tháo lắp, trong khi tuyến chính áp cao hoặc yêu cầu vệ sinh cao thường ưu tiên nối hàn.

Chọn mác inox theo môi trường làm việc

Việc lựa chọn đúng vật liệu giúp chếch ren inox 304/316 duy trì độ bền và hạn chế ăn mòn trong suốt quá trình sử dụng. Có thể tham khảo lựa chọn mác inox theo từng điều kiện môi trường như sau:

• Chếch ren inox 304: Phù hợp với nước sạch, môi trường khí quyển thông thường và các ứng dụng thực phẩm khô, nơi có hàm lượng ion clorua thấp.
• Chếch ren inox 316: Nên lựa chọn cho môi trường chứa clorua như nước biển, khu vực ven biển, nước mặn và các hệ thống sử dụng hóa chất.
• Môi trường dược phẩm: Inox 316 phù hợp với các ứng dụng yêu cầu cao về vệ sinh và khả năng chống ăn mòn.
• Khả năng chống ăn mòn: Inox 316 chứa molypden, giúp chống ăn mòn rỗ do ion clorua hiệu quả hơn so với inox 304.
• Lưu ý khi dùng inox 304: Không nên sử dụng 304 trong môi trường nước biển hoặc có nhiều clorua vì có thể xuất hiện ăn mòn rỗ, thủng cục bộ dù bề mặt vẫn sáng.
• Môi trường bên ngoài: Cần xem xét cả điều kiện khí quyển; khu vực ven biển hoặc có tính ăn mòn cao nên ưu tiên inox 316.
• Chi phí và tuổi thọ: Inox 316 có chi phí cao hơn 304 nhưng có thể mang lại tuổi thọ tốt hơn khi được lựa chọn đúng với môi trường làm việc.

Chống kẹt ren (galling) và lưu ý lắp đặt

Chếch ren inox 304/316 có thể gặp hiện tượng kẹt xước ren (galling) khi hai bề mặt ren inox ma sát và chịu lực siết lớn mà không được bôi trơn phù hợp. Để hạn chế tình trạng này, nên sử dụng chất bôi trơn ren chuyên dụng cho inox (anti-seize), siết đều tay và tránh thao tác quá nhanh hoặc dùng lực quá mạnh. Quấn băng tan PTFE đủ vòng theo chiều ren cũng giúp tăng độ kín mà không cần siết quá lực.

Khi lắp chếch ren inox 45°, cần căn chỉnh đúng hướng góc trước khi siết chặt để đảm bảo tuyến ống đi đúng thiết kế. Với ren côn, việc điều chỉnh lại hướng sau khi mối nối đã siết kín có thể khó thực hiện và dễ ảnh hưởng đến ren hoặc độ kín của mối nối. Thực hiện đúng kỹ thuật giúp hạn chế hư hỏng ren, rò rỉ và nâng cao độ bền của phụ kiện inox trong quá trình sử dụng.

Vai trò của chếch trong bố trí đường ống

Chếch 45° là phụ kiện linh hoạt giúp thay đổi hướng và định tuyến đường ống theo cách mềm mại hơn so với cút 90°. Khi ghép hai chếch 45°, có thể tạo đoạn chuyển vị (offset) để né chướng ngại hoặc dịch chuyển trục ống mà vẫn duy trì hướng tuyến tổng thể. Cách bố trí này cũng giúp dòng chảy chuyển hướng êm hơn và hạn chế tổn thất áp suất trong hệ thống.

Trong thiết kế hệ thống ống inox, chếch 45° có thể kết hợp với cút 90°, tê và côn để đưa đường ống đến đúng vị trí, đồng thời tối ưu hướng dòng chảy. Việc chuẩn hóa kích thước ren và mác inox giúp các phụ kiện dễ lắp lẫn, thuận tiện bảo trì và đơn giản hóa công tác quản lý vật tư. Lựa chọn và bố trí đúng chếch ren inox 304/316 góp phần nâng cao hiệu quả vận hành và độ bền cho toàn bộ hệ thống đường ống.

Bảo trì và giữ chất lượng bề mặt inox

Để chếch ren inox 304/316 và toàn bộ hệ thống đường ống duy trì độ bền, khả năng chống ăn mòn và độ sạch, cần chú ý một số yêu cầu trong quá trình sử dụng, bảo quản và kiểm tra:

• Kiểm tra mối ren định kỳ: Theo dõi các mối nối ren để phát hiện sớm tình trạng rò rỉ, lỏng ren hoặc dấu hiệu bất thường trong quá trình vận hành.
• Giữ bề mặt inox sạch: Vệ sinh thường xuyên, đặc biệt với hệ thống thực phẩm, đồ uống và dược phẩm có yêu cầu cao về độ sạch.
• Tránh tiếp xúc với thép carbon: Không để inox tiếp xúc lâu dài với thép carbon vì mạt hoặc ion sắt có thể bám lên bề mặt và gây ăn mòn điểm.
• Kiểm tra khi nhận hàng: Đảm bảo bề mặt sáng đều, ren sắc gọn, không có bavia hoặc mạt sắt từ quá trình gia công.
• Bảo quản đúng cách: Phân tách phụ kiện inox với thép carbon, đặt tại nơi khô ráo và hạn chế tiếp xúc với môi trường có tính ăn mòn.
• Thụ động hóa bề mặt: Với hệ thống yêu cầu vệ sinh cao, có thể thực hiện passivation sau gia công hoặc sửa chữa để phục hồi lớp bảo vệ crom trên bề mặt inox.
• Phân loại khi nhập kho: Với đơn hàng lớn, nên phân loại chếch ren inox 304 và 316 theo kích thước ren và mác vật liệu, đồng thời dán nhãn rõ ràng để hạn chế nhầm lẫn.
• Phân biệt mác inox: Có thể sử dụng dung dịch thử mác inox chuyên dụng hoặc kiểm tra nhãn, ký hiệu khắc trên sản phẩm; không nên chỉ dựa vào màu sắc hay cảm quan vì inox 304 và 316 khá giống nhau.
• Lưu chứng nhận vật liệu: Bảo quản mill certificate của từng lô hàng để truy xuất mác inox và thành phần vật liệu khi cần, đặc biệt đối với các dự án thực phẩm, dược phẩm và công trình có yêu cầu nghiệm thu nghiêm ngặt.

Sản phẩm liên quan

• Côn ren inox 304/316
• Tê giảm ren inox 304/316
• Thập ren inox 304/316
• Xem tất cả phụ kiện inox T-Blue

Liên hệ & báo giá chếch ren inox 304/316 tại T-Blue

T-Blue cung cấp chếch ren inox 304/316 (cút 45°) với đầy đủ kích thước từ 1/2″ đến 4″, sử dụng ren trong BSP và áp làm việc đến PN16. Sản phẩm phù hợp với nhiều hệ thống đường ống cần đổi hướng 45°, đồng thời có thể lựa chọn inox 304 hoặc 316 tùy theo đặc tính môi trường sử dụng.

Để nhận báo giá chếch ren inox 304/316 theo cỡ ren, mác inox và số lượng, quý khách vui lòng liên hệ đội ngũ kỹ thuật T-Blue. T-Blue hỗ trợ tư vấn lựa chọn inox 304/316 phù hợp với môi chất, điều kiện vận hành và yêu cầu của từng hệ thống.

Nguồn tham khảo:
[1] ASTM A182 / A351 – Stainless steel forged/cast fittings; ISO 7-1 (BSP threads). iso.org

Câu hỏi thường gặp (FAQ)

“Chếch” là gì?

Là cút/co góc 45°, đổi hướng ống thoải hơn cút 90°.

304 và 316 khác nhau thế nào?

316 có molypden, chống ăn mòn clorua tốt hơn, 304 cho ứng dụng thông thường.

Cần bôi trơn ren không?

Nên, để tránh kẹt xước ren (galling) đặc trưng của inox.

Dùng ren gì?

Ren trong BSP, cần quấn băng tan khi lắp.
