Thập hàn inox 304/316

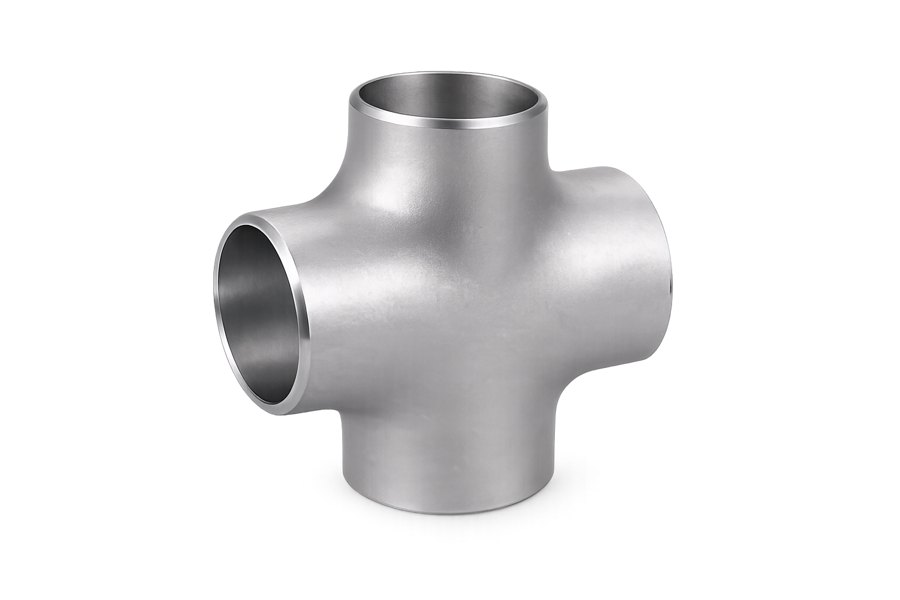

Thập hàn inox 304/316 là phụ kiện đường ống hình chữ thập với bốn nhánh, dùng để chia hoặc gộp dòng chảy theo bốn hướng và được kết nối vào hệ thống bằng phương pháp hàn. Chế tạo từ thép không gỉ 304 hoặc 316, sản phẩm có độ bền cơ học cao, chống ăn mòn tốt và bảo đảm vệ sinh, phù hợp cho các hệ đường ống công nghiệp, thực phẩm, hóa chất và cấp thoát nước sạch.

So với kiểu nối ren, thập hàn tạo mối nối liền mạch, kín tuyệt đối và chịu áp lực cao hơn hẳn, không có nguy cơ rò rỉ tại ren. Đây là lựa chọn tiêu chuẩn cho những hệ thống đòi hỏi độ tin cậy và tuổi thọ dài. Bài viết dưới đây phân tích chi tiết cấu tạo, vật liệu, tiêu chuẩn, thông số và kỹ thuật lắp đặt thập hàn inox.

Thập hàn inox là gì?

Thập hàn inox (hay còn gọi là chữ thập inox, tứ thông inox dạng hàn) là phụ kiện ống có bốn cửa, thường gồm một trục thẳng và hai nhánh vuông góc đối xứng, tạo thành hình dấu cộng. Chức năng của thập là kết nối bốn đoạn ống tại một điểm, cho phép phân dòng ra ba hướng từ một dòng vào hoặc gộp nhiều dòng về một tuyến chính.

Tùy theo thiết kế đường ống, thập inox có thể sử dụng hai kiểu kết nối hàn:

• Hàn giáp mối (butt weld): Hai đầu ống và phụ kiện được đặt đối đầu rồi hàn liên kết trực tiếp. Kiểu nối này thường sử dụng cho đường ống công nghiệp, đặc biệt ở những tuyến có kích thước lớn.
• Hàn lồng (socket weld): Đầu ống được đưa vào hốc lồng của phụ kiện rồi hàn tại miệng nối. Phương pháp này thường sử dụng cho đường ống có đường kính nhỏ.

So với phụ kiện nối ren, thập hàn phù hợp hơn với những tuyến ống cố định, ít tháo lắp và yêu cầu độ kín cao.

Cấu tạo của thập hàn inox 304/316

Thập hàn inox có thân hình chữ thập với bốn cửa thông nhau, thường được chế tạo từ phôi thép không gỉ bằng phương pháp tạo hình hoặc gia công phù hợp với tiêu chuẩn sản xuất.

Cấu tạo cơ bản gồm ba bộ phận:

• Thân thập: Là phần giao nhau của bốn nhánh, có nhiệm vụ kết nối và phân phối dòng chảy. Khu vực chuyển tiếp giữa các nhánh được tạo hình để đáp ứng yêu cầu về độ bền và phân bố ứng suất.
• Bốn cửa kết nối: Gồm hai cửa nằm trên trục chính và hai cửa nhánh vuông góc. Các cửa có thể cùng đường kính hoặc khác đường kính tùy loại thập.
• Đầu nối hàn: Đầu vát mép đối với thập hàn giáp mối hoặc hốc lồng ống đối với thập hàn lồng, giúp tạo liên kết với đường ống.

Bề mặt phụ kiện được bảo vệ tự nhiên bởi lớp màng oxit crom của thép không gỉ, giúp hạn chế ăn mòn trong môi trường phù hợp. Đối với hệ thống thực phẩm hoặc dược phẩm, độ nhẵn bề mặt trong và chất lượng hoàn thiện mối hàn cần đáp ứng thêm các yêu cầu vệ sinh của hệ thống.

Thông số kỹ thuật thập hàn inox 304/316

Bảng dưới đây tổng hợp các thông số tham khảo để xác định quy cách sản phẩm.

SCH là ký hiệu cấp chiều dày thành ống. Với cùng một kích thước danh nghĩa, phụ kiện có SCH khác nhau sẽ có chiều dày thành khác nhau. Vì vậy, khi đặt mua thập hàn cần đối chiếu cả DN và SCH với đường ống đang sử dụng.

Các loại thập hàn inox phổ biến

Thập hàn inox được chia thành hai loại chính là thập hàn đều và thập hàn giảm, dựa trên kích thước của bốn cửa kết nối. Việc lựa chọn phụ thuộc vào đường kính các tuyến ống tại vị trí giao nhau.

Thập hàn đều (Equal Cross)

Thập hàn đều là loại có cả bốn cửa cùng đường kính danh nghĩa, thường được sử dụng khi các đường ống giao nhau có cùng kích thước.

Loại thập này phù hợp với hệ thống phân phối nước, khí nén hoặc đường ống công nghệ cần kết nối bốn tuyến cùng cỡ tại một điểm. Cấu tạo đối xứng giúp bố trí đường ống gọn hơn so với sử dụng nhiều phụ kiện tê nối tiếp nhau.

Thập hàn giảm (Reducing cross)

Thập hàn giảm có đường kính cửa nhánh nhỏ hơn đường kính tuyến chính, cho phép kết nối các đường ống khác cỡ tại cùng một điểm giao.

Phụ kiện này phù hợp khi cần phân phối lưu chất từ đường ống chính sang hai nhánh nhỏ hơn. Thiết kế giảm kích thước ngay trên thân thập giúp hạn chế việc sử dụng thêm côn giảm và tiết kiệm không gian lắp đặt.

Khi lựa chọn thập giảm, cần xác định riêng kích thước tuyến chính và các cửa nhánh để bảo đảm tương thích với hệ thống.

Phân biệt thập hàn inox 304 và inox 316

Thập hàn inox 304 và 316 đều có độ bền cơ học tốt, dễ hàn và chống ăn mòn tự nhiên.

Thập hàn inox 304

Thập hàn inox 304 được chế tạo từ thép không gỉ chứa khoảng 18% crom và 8% niken. Vật liệu có khả năng chống ăn mòn tốt trong môi trường nước sạch, không khí và nhiều điều kiện công nghiệp thông thường.

Nhờ giá thành kinh tế hơn inox 316, thập hàn inox 304 được sử dụng phổ biến trong hệ thống cấp thoát nước, khí nén, thực phẩm và công nghiệp nhẹ. Đây là lựa chọn phù hợp khi môi trường vận hành không có nồng độ clorua cao.

Thập hàn inox 316

Thập hàn inox 316 có thành phần bổ sung khoảng 2-3% molypden (Mo), giúp tăng khả năng chống ăn mòn rỗ và ăn mòn kẽ trong môi trường chứa clorua so với inox 304.

Sản phẩm phù hợp với các hệ thống hóa chất, nước lợ, công trình ven biển và đường ống thực phẩm có môi trường ăn mòn cao. Inox 316 có giá thành cao hơn nhưng giúp tăng tuổi thọ phụ kiện khi được sử dụng đúng điều kiện thiết kế.

Xem thêm: Phụ kiện inox 304 và 316 khác nhau ra sao?

So sánh thập hàn inox so với thập ren

Trong nhóm phụ kiện chữ thập, kiểu hàn có nhiều ưu thế so với kiểu ren, đặc biệt ở các hệ áp cao:

Mối hàn tạo liên kết liền mạch, kín tuyệt đối, không có ren để rò rỉ hay tích cặn. Kết nối hàn chịu áp lực và rung động cao hơn, phù hợp đường ống cỡ lớn và áp cao. Bề mặt trong liền mạch giúp giảm tổn thất áp và dễ vệ sinh, quan trọng cho ngành thực phẩm, dược phẩm.

Nhược điểm là mối hàn cần thợ tay nghề và thiết bị hàn phù hợp, khó tháo lắp để bảo trì so với ren. Vì vậy thập ren vẫn được dùng cho cỡ nhỏ, áp thấp và nơi cần tháo lắp linh hoạt; còn thập hàn là lựa chọn cho các tuyến cố định, áp cao, yêu cầu độ tin cậy lâu dài.

So sánh thập với tê và các phụ kiện chia dòng khác

Trong thiết kế mạng đường ống, kỹ sư có nhiều lựa chọn để chia hoặc gộp dòng: tê, thập, chếch (lateral) và các cụm ghép. Hiểu rõ khác biệt giúp chọn phụ kiện tối ưu về không gian và thủy lực.

Tê (tee) có ba cửa, dùng khi chỉ cần rẽ một nhánh vuông góc từ tuyến chính – đây là phụ kiện chia dòng phổ biến nhất. Thập (cross) có bốn cửa, dùng khi cần rẽ đồng thời hai nhánh đối xứng tại cùng một điểm, giúp gọn gàng hơn so với việc đặt hai tê liền nhau. Chếch (lateral) rẽ nhánh theo góc xiên (thường 45°) để giảm tổn thất áp và rối dòng.

Việc dùng thập thay cho hai tê không chỉ tiết kiệm chiều dài tuyến mà còn giảm số mối hàn, qua đó giảm rủi ro rò rỉ và chi phí thi công. Tuy nhiên tại điểm giao bốn hướng, cần tính toán thủy lực kỹ để tránh xung đột dòng chảy và tổn thất cục bộ.

Kỹ thuật hàn và lưu ý lắp đặt

Chất lượng mối hàn quyết định độ kín và tuổi thọ của kết nối. Một số nguyên tắc quan trọng khi thi công:

Nên dùng phương pháp hàn TIG cho inox để mối hàn sạch, ít oxy hóa. Vát mép và làm sạch đầu ống trước khi hàn, dùng khí bảo vệ argon cả mặt trong (purging) để tránh cháy đen và ăn mòn kẽ vùng nhiệt. Sau hàn nên tẩy oxit (pickling/passivation) để khôi phục lớp thụ động chống gỉ.

Cần căn đồng tâm bốn nhánh, tránh ứng suất lệch tâm. Với 304L/316L (carbon thấp) sẽ giảm nguy cơ ăn mòn kẽ tại vùng ảnh hưởng nhiệt sau hàn, nên ưu tiên khi hàn nhiều.

Ứng dụng của thập hàn inox trong thực tế

Thập hàn inox 304/316 được sử dụng tại các điểm giao bốn hướng của mạng đường ống, đặc biệt trong hệ thống cần kết nối chắc chắn, chống ăn mòn và duy trì độ kín lâu dài.

Một số ứng dụng phổ biến gồm:

• Hệ thống cấp nước sạch: Kết nối và phân phối dòng nước tại các điểm giao trong mạng đường ống inox của nhà máy hoặc công trình.
• Công nghiệp thực phẩm và đồ uống: Dùng trong hệ thống vận chuyển nước, nguyên liệu lỏng và dung dịch chế biến. Đối với dây chuyền vệ sinh CIP, phụ kiện và mối hàn cần có độ nhẵn và cấu tạo phù hợp.
• Ngành hóa chất: Thập inox 316 được sử dụng cho các môi chất có tính ăn mòn khi mác thép đáp ứng yêu cầu về nồng độ hóa chất và nhiệt độ vận hành.
• Hệ thống khí nén và hơi: Kết nối các nhánh đường ống công nghệ, với chiều dày và vật liệu được lựa chọn theo điều kiện áp suất, nhiệt độ.
• Hệ thống làm mát công nghiệp: Phân phối nước hoặc chất lỏng làm mát đến các nhánh thiết bị trong nhà máy.

Tại các vị trí giao bốn tuyến, thập hàn giúp bố trí đường ống gọn hơn so với một số phương án sử dụng hai tê nối tiếp. Tuy nhiên, dòng chảy gặp nhau tại điểm giao vuông góc có thể tạo xoáy và tổn thất áp suất, cần được xem xét trong thiết kế thủy lực.

Hướng dẫn chọn mua thập hàn inox phù hợp

Để chọn đúng thập hàn inox, cần xác định đồng thời mác thép, đường kính danh nghĩa, chiều dày thành và kiểu kết nối. Các thông số này quyết định khả năng tương thích của phụ kiện với hệ thống hiện có.

Xác định vật liệu theo môi trường sử dụng

Với hệ thống cấp nước sạch, không khí hoặc môi trường công nghiệp thông thường, inox 304 là phương án đáp ứng tốt và tiết kiệm chi phí.

Đối với môi trường nước lợ, ven biển hoặc chứa hóa chất có tính ăn mòn cao, nên ưu tiên inox 316. Việc chọn vật liệu cần dựa trên loại lưu chất, nồng độ, nhiệt độ và điều kiện tiếp xúc thực tế.

Kiểm tra kích thước và chiều dày thành ống

Thập hàn cần có kích thước phù hợp với các tuyến ống đấu nối. Với thập đều, kiểm tra một cỡ DN chung; với thập giảm, cần xác định cả đường kính tuyến chính và đường kính nhánh.

Chiều dày SCH của phụ kiện cũng cần tương thích với ống để bảo đảm chất lượng mối hàn. Không nên chỉ lựa chọn dựa trên kích thước danh nghĩa DN mà bỏ qua chiều dày thành và tiêu chuẩn kích thước.

Lựa chọn kiểu hàn và tiêu chuẩn

Thập hàn giáp mối phù hợp với những tuyến ống công nghiệp cần liên kết trực tiếp và có yêu cầu kỹ thuật hàn tương ứng. Thập hàn lồng thường sử dụng cho đường ống có kích thước nhỏ với cấp áp được xác định theo tiêu chuẩn phụ kiện.

Ngoài ra, nên kiểm tra ký hiệu mác thép, tiêu chuẩn sản xuất và chứng từ chất lượng để tránh nhầm lẫn giữa các sản phẩm có hình dạng tương tự.

Nếu chưa có kinh nghiệm lựa chọn vật liệu, bạn rất dễ chọn nhầm loại thập gây phát sinh chi phí khi thi công hoặc gây rủi ro phải sửa chữa bổ sung lâu dài. Nếu cần tư vấn lựa chọn loại thập tứ thông inox phù hợp cho công trình, hãy liên hệ T-blue qua số hotline 0793512999 hoặc e-mail hoadonlenguyen99@gmail.com

Hướng dẫn hàn lắp thập inox đúng kỹ thuật

Thập hàn inox cần được căn chỉnh và hàn đúng quy trình để bảo đảm độ kín, hạn chế biến dạng và duy trì khả năng chống ăn mòn tại vùng mối hàn. Đối với kết nối giáp mối, quá trình thi công thường gồm các bước sau:

Bước 1: Kiểm tra phụ kiện và chuẩn bị đầu ống

Kiểm tra DN, SCH, mác thép và tình trạng bề mặt của thập hàn. Làm sạch dầu mỡ, bụi bẩn và tạp chất tại các đầu nối. Chuẩn bị mép hàn theo quy trình kỹ thuật áp dụng, bảo đảm hình dạng và kích thước phù hợp.

Bước 2: Căn chỉnh và cố định vị trí

Đặt phụ kiện vào vị trí giao bốn tuyến ống, căn chỉnh đồng tâm và kiểm tra khoảng hở mép hàn. Cố định các vị trí bằng mối hàn đính để hạn chế xê dịch trong quá trình hàn chính thức.

Bước 3: Thực hiện hàn liên kết

Hàn TIG (GTAW) thường được sử dụng cho inox nhờ khả năng kiểm soát hồ quang và chất lượng mối hàn. Lựa chọn vật liệu hàn tương thích với mác thép và thực hiện theo quy trình hàn đã được phê duyệt.

Khi hàn giáp mối inox, cần sử dụng khí bảo vệ mặt trong nếu quy trình yêu cầu để hạn chế hiện tượng oxy hóa mạnh tại chân mối hàn.

Bước 4: Làm sạch và xử lý bề mặt sau hàn

Sau khi hàn, kiểm tra và làm sạch xỉ, màu nhiệt hoặc lớp oxit tại vùng mối nối. Có thể thực hiện tẩy mối hàn và thụ động hóa theo yêu cầu kỹ thuật để cải thiện khả năng chống ăn mòn của bề mặt inox.

Bước 5: Kiểm tra chất lượng và thử kín

Kiểm tra ngoại quan mối hàn để phát hiện các khuyết tật như nứt, cháy cạnh hoặc thiếu ngấu. Thực hiện thử kín, thử áp và kiểm tra không phá hủy nếu được yêu cầu trong hồ sơ thiết kế hoặc quy trình nghiệm thu.

Đối với thập hàn lồng, quy trình chuẩn bị và hàn khác với hàn giáp mối. Cần kiểm soát độ sâu lồng ống, khe hở lắp ghép và mối hàn góc theo yêu cầu của hệ thống.

Bảo quản và vận chuyển phụ kiện inox

Dù inox chống gỉ tốt, việc bảo quản đúng cách vẫn cần thiết để giữ chất lượng bề mặt và tránh nhiễm bẩn kim loại khác.

Nên lưu kho phụ kiện inox tách biệt với thép carbon, tránh để mạt sắt hoặc dụng cụ thép thường tiếp xúc gây “nhiễm sắt” làm xuất hiện điểm gỉ giả trên bề mặt. Bọc bảo vệ đầu vát mép để không bị va đập biến dạng, ảnh hưởng chất lượng mối hàn sau này.

Khi vận chuyển, kê lót cẩn thận, tránh trầy xước lớp thụ động. Trước khi hàn, làm sạch dầu mỡ và bụi bẩn để bảo đảm mối hàn đạt yêu cầu. Những lưu ý nhỏ này giúp phụ kiện inox phát huy tối đa tuổi thọ trong suốt vòng đời công trình.

Bảng giá thập hàn inox 304/316 mới nhất

Giá thập hàn inox 304/316 phụ thuộc vào kích thước DN, mác thép, chiều dày SCH, kiểu kết nối và số lượng đặt mua. Thập inox 316 thường có giá cao hơn inox 304 cùng quy cách do thành phần hợp kim và chi phí vật liệu.

Tham khảo mức giá thị trường sau đây.

T-Blue là thương hiệu sản phẩm của Công ty TNHH General Lê Nguyễn, đơn vị cung cấp các loại van và phụ kiện đường ống phục vụ công trình cấp thoát nước và công nghiệp. Khách hàng có thể liên hệ để được tư vấn quy cách sản phẩm, chứng từ CO/CQ và phương án cung ứng phù hợp.

Để nhận báo giá thập hàn inox 304/316, quý khách vui lòng liên hệ Hotline T-Blue: 0793512999. Nếu quý khách chưa biết lựa chọn loại vật tư phù hợp với công trình của mình, T-Blue sẽ giúp quý khách đưa ra phương án tối ưu chi phí nhất nhưng vẫn đảm bảo chất lượng cuối cùng.

Câu hỏi thường gặp (FAQ)

Thập hàn inox có mấy kiểu hàn?

Hai kiểu chính: hàn giáp mối (butt weld) cho ống cỡ lớn theo ASME B16.9, và hàn lồng (socket weld) cho ống cỡ nhỏ. Việc chọn kiểu nào tùy cỡ ống và cấp áp.

Nên chọn 304 hay 316 cho nước sạch?

Với nước sạch nội địa, inox 304 đã đáp ứng tốt và tiết kiệm chi phí. Nếu gần biển, nước lợ hoặc có clorua cao, nên chọn 316 để chống ăn mòn điểm.

Vì sao mối hàn inox hay bị đen và gỉ?

Do thiếu khí bảo vệ mặt trong khi hàn khiến vùng nhiệt bị oxy hóa và mất lớp thụ động. Khắc phục bằng cách purging argon và tẩy passivation sau hàn.

Thập inox chịu được nhiệt độ bao nhiêu?

Thép không gỉ austenit như 304/316 giữ được cơ tính ở nhiệt độ cao (tới vài trăm °C tùy điều kiện áp lực), nên phù hợp cả hệ hơi và hệ nhiệt.

Thập hàn inox có dùng cho hệ thống hơi nóng không?

Có. Inox 304/316 có khả năng làm việc ở nhiệt độ cao, nhưng nhiệt độ và áp suất cho phép phụ thuộc vào vật liệu, chiều dày, điều kiện vận hành và thiết kế đường ống.
