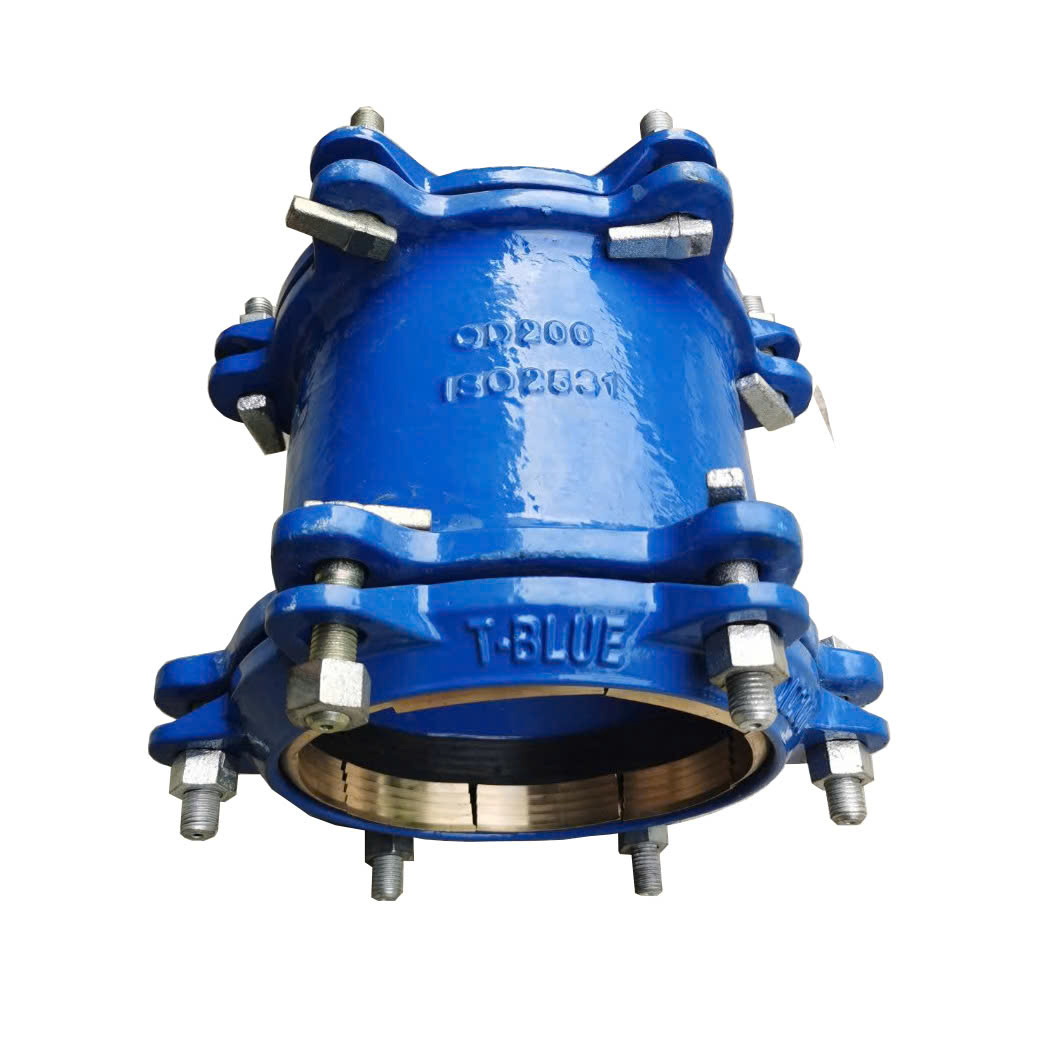

Khớp nối mềm FF ngàm đồng

Khớp nối mềm FF ngàm đồng là khớp nối gang cầu có hai đầu đều dạng ống nong, kèm vòng ngàm giữ bằng đồng, dùng để nối hai đoạn ống với cơ cấu chống trượt và chống ăn mòn tốt. Sản phẩm bù giãn nở, giảm rung và giữ ống chắc chắn dưới áp lực. T-Blue cung cấp khớp nối FF ngàm đồng gang cầu phủ epoxy, DN50–DN450, chịu áp 10-16 bar.

Khớp nối mềm FF ngàm đồng là gì?

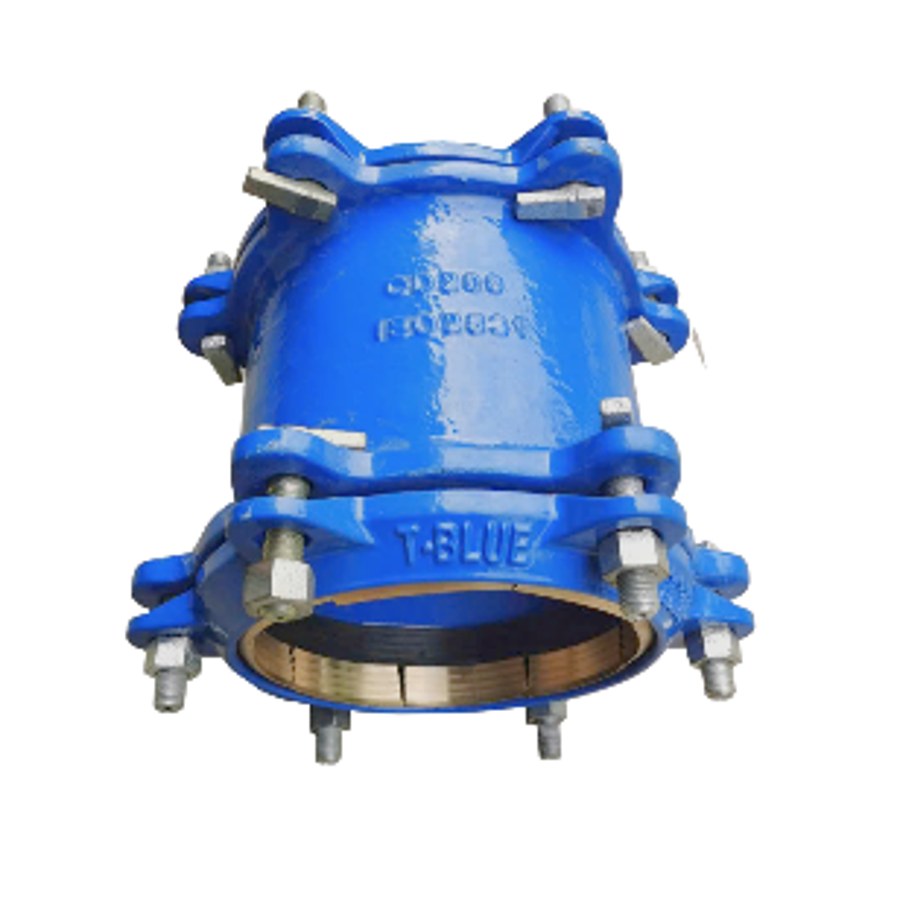

Khớp nối mềm FF ngàm đồng có hai đầu đều là đầu ống nong (socket), ký hiệu “FF” thể hiện cấu tạo này. Sản phẩm được sử dụng để kết nối hai đoạn ống có đầu tương thích, tạo mối nối nhanh và linh hoạt cho hệ thống đường ống. Vòng ngàm đồng được bố trí bên trong khớp nối, có nhiệm vụ bám vào thân ống khi siết bulong để tăng khả năng giữ ống.

Nhờ vòng ngàm bằng đồng, khớp nối mềm FF ngàm đồng giúp hạn chế hiện tượng ống bị tuột khi đường ống chịu áp lực. Vật liệu đồng tại vị trí tiếp xúc còn góp phần hạn chế ăn mòn điện hóa, phù hợp với môi trường lắp đặt ẩm hoặc thường xuyên tiếp xúc với nước. Đây là giải pháp kết nối giúp tăng độ ổn định và an toàn cho tuyến ống trong quá trình vận hành.

Cấu tạo khớp nối mềm FF

Khớp nối mềm FF ngàm đồng được cấu tạo từ nhiều bộ phận với vật liệu khác nhau, mỗi chi tiết đảm nhiệm một chức năng riêng nhằm đảm bảo độ kín và khả năng giữ ống.

Thông số kỹ thuật (mm)

Khớp nối mềm FF ngàm đồng được sản xuất với nhiều kích thước, đáp ứng nhu cầu kết nối các tuyến ống có đường kính khác nhau. Dưới đây là bảng thông số kỹ thuật khớp nối mềm FF gồm DN, đường kính ngoài DE và chiều dài L để thuận tiện lựa chọn sản phẩm phù hợp:

Công dụng & ưu điểm

• Chống trượt nhờ vòng ngàm đồng, đồng thời chống ăn mòn điện hóa tốt.
• Hai đầu ống nong, chiều dài thân lớn phù hợp các mối nối cần bù nhiều.
• Bù giãn nở, giảm rung, giảm ồn cho tuyến ống.
• Thân gang cầu phủ epoxy, gioăng EPDM, chịu áp 10-16 bar.
• Lắp nhanh không cần hàn, tháo bảo trì dễ.

Ứng dụng

Khớp nối mềm FF ngàm đồng được sử dụng trong nhiều hệ thống đường ống nhờ khả năng kết nối linh hoạt và chống trượt tốt. Một số ứng dụng phổ biến của sản phẩm gồm:

• Hệ thống cấp thoát nước: Kết nối các đoạn ống có đầu nong tương thích, hỗ trợ bù giãn nở và giảm rung.
• Trạm bơm: Sử dụng tại các vị trí cần mối nối linh hoạt, giúp hạn chế rung và tiếng ồn trong quá trình vận hành.
• Hệ thống phòng cháy chữa cháy (PCCC): Phù hợp với các tuyến ống yêu cầu kết nối chắc chắn và khả năng chống trượt.
• Đường ống công nghiệp: Ứng dụng tại các tuyến ống cần độ bền, khả năng chịu áp và kết nối nhanh.
• Môi trường ẩm ướt: Vòng ngàm đồng giúp tăng khả năng chống ăn mòn điện hóa tại vị trí tiếp xúc với thân ống.
• Vị trí cần độ bền chống ăn mòn: Phù hợp cho các điểm kẹp giữ ống thường xuyên tiếp xúc với nước hoặc môi trường có độ ẩm cao.

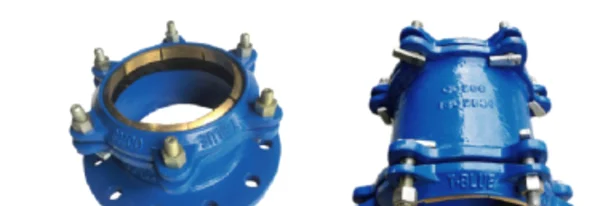

Phân biệt FF ngàm đồng và BF ngàm đồng

Khớp nối mềm FF ngàm đồng và BF ngàm đồng đều sử dụng vòng ngàm đồng để tăng khả năng giữ ống và hạn chế trượt. Điểm khác biệt chính nằm ở cấu tạo đầu nối, quyết định vị trí và mục đích sử dụng của từng loại.

Hướng dẫn chọn & lắp đặt

Để khớp nối mềm FF ngàm đồng đảm bảo độ kín, khả năng chống trượt và vận hành ổn định, cần chọn đúng kích thước ống và thực hiện lắp đặt theo đúng cấu tạo sản phẩm. Các bước quan trọng cần lưu ý gồm:

• Chọn cỡ theo DN và đường kính ngoài (DE) của ống.
• Đưa hai đầu ống vào thân đủ sâu, đặt gioăng và vòng ngàm đồng đúng chiều.
• Siết bulong đều theo đường chéo để ép kín, tránh siết lệch.

Tiêu chuẩn, lớp phủ và độ bền

Khớp nối mềm FF ngàm đồng sử dụng thân và nắp đúc từ gang cầu GJS500-7/FCD450-10, đảm bảo độ bền cơ học và khả năng chịu tải ổn định. Bề mặt thân và nắp được phủ sơn epoxy tĩnh điện cả trong và ngoài, giúp tăng khả năng chống ăn mòn trong quá trình sử dụng. Lớp phủ epoxy góp phần bảo vệ khớp nối và nâng cao độ bền khi lắp đặt trong hệ thống cấp thoát nước.

Gioăng EPDM có khả năng chịu nước sạch và dải nhiệt độ vận hành thông thường, giúp duy trì độ kín ổn định trong thời gian dài. Bulong sử dụng loại mạ kẽm hoặc inox 304, được lựa chọn tùy theo điều kiện môi trường lắp đặt và yêu cầu chống ăn mòn. Sự kết hợp giữa gang cầu, lớp phủ epoxy, gioăng EPDM và bulong phù hợp giúp khớp nối mềm FF ngàm đồng vận hành bền bỉ và ổn định.

Bảo quản và lưu ý sử dụng

Để khớp nối mềm FF ngàm đồng duy trì độ kín và độ bền ổn định, cần chú ý các yếu tố trong quá trình bảo quản và lắp đặt:

• Bảo quản nơi khô ráo: Tránh ánh nắng trực tiếp để hạn chế tình trạng lão hóa, chai cứng của gioăng EPDM.
• Vệ sinh bề mặt gioăng: Đảm bảo gioăng sạch, không bám bụi bẩn, cát sạn hoặc dị vật trước khi lắp đặt.
• Đưa ống vào đủ chiều sâu: Lắp đúng vị trí và đảm bảo đầu ống nằm đủ sâu trong thân khớp nối.
• Siết bulong theo đường chéo: Siết đều từng bước để gioăng EPDM được ép cân bằng quanh chu vi, hạn chế rò rỉ.
• Không siết quá lực: Tránh làm biến dạng gioăng, ảnh hưởng đến khả năng làm kín và hiệu quả hoạt động của khớp nối mềm FF ngàm đồng.

Vì sao chọn khớp nối mềm FF ngàm đồng T-Blue?

Khớp nối mềm FF ngàm đồng T-Blue được thiết kế với hai đầu ống nong và vòng ngàm đồng, phù hợp để kết nối các đoạn ống tương thích và tăng khả năng chống trượt. Sản phẩm sử dụng thân gang cầu GJS500-7 phủ epoxy, gioăng EPDM cùng bulong mạ kẽm hoặc inox 304, giúp tăng độ bền và khả năng chống ăn mòn. T-Blue cung cấp đa dạng khớp nối mềm gang như BE, EE, BF, FF và đai ngàm ống nong HDPE, đáp ứng nhiều nhu cầu lắp đặt.

Sản phẩm có chứng từ CO/CQ, hỗ trợ khách hàng kiểm tra nguồn gốc và chất lượng khi sử dụng cho công trình. T-Blue đồng thời tư vấn kỹ thuật để lựa chọn đúng kiểu đầu nối, kích thước và cấp áp lực phù hợp với từng vị trí trên tuyến ống. Nhờ đó, khớp nối mềm FF ngàm đồng mang lại giải pháp kết nối nhanh, chắc chắn và ổn định cho hệ thống đường ống.

Hướng dẫn lắp đặt khớp nối mềm FF ngàm đồng chi tiết

Khớp nối mềm FF dùng đấu nối và bù rung, lệch trục giữa các điểm bích và ống trong hệ thống, lắp bằng bu lông và không cần hàn. Loại này thường bố trí quanh máy bơm, van để hấp thụ chấn động và cho phép tháo lắp bảo trì. Việc căn hai mặt bích song song và lắp đúng chiều dài làm việc quyết định hiệu quả bù rung.

• Bước 1 – Kiểm tra và làm sạch đầu ống: Kiểm tra đầu ống phải tròn đều, nhẵn, không móp, xước hay biến dạng; mài phẳng mọi mối hàn hoặc gờ nhô để vòng ngàm và gioăng ôm khít. Làm sạch gỉ, cặn bẩn và lớp bong tróc trên đoạn ống sẽ lồng vào thân khớp, vì bề mặt bẩn là nguyên nhân rò hàng đầu. Chiều dài đoạn làm sạch nên bằng hoặc lớn hơn chiều sâu lồng ống.
• Bước 2 – Kiểm tra gioăng: Kiểm tra gioăng cao su còn nguyên vẹn, không rách, chai cứng hay biến dạng trước khi lắp. Xác nhận đúng loại gioăng phù hợp với môi chất (nước sạch, nước thải, hóa chất…) và nhiệt độ làm việc. Gioăng sai loại hoặc đã lão hóa sẽ không đảm bảo độ kín lâu dài.
• Bước 3 – Đánh dấu chiều sâu và căn khe hở: Đánh dấu chiều sâu lồng ống lên đầu ống để đưa ống vào thân đủ sâu, tránh hụt gây tuột. Căn khe hở (gap) theo cỡ ống: dưới DN150 khoảng 20 mm, DN150-DN300 khoảng 25 mm, trên DN300 khoảng 45 mm để có dư địa bù giãn nở và lệch trục. Giữ khe đều hai bên giúp khớp làm việc đúng biên độ.
• Bước 4 – Định vị và bắt bích: Đưa khớp vào đúng vị trí giữa hai điểm bích, đặt gioăng bích đúng tâm hai đầu. Bắt các mặt bích vào bích đối tiếp, căn song song hai mặt và đỡ trọng lượng khớp để không treo lên bu lông. Lắp đúng chiều dài khuyến nghị, không kéo giãn hay nén ép quá mức để khớp làm việc đúng biên độ.
• Bước 5 – Siết bu lông đối xứng: Siết các bu lông theo thứ tự đối xứng (đường chéo), mỗi lượt chỉ 1-2 vòng ren để nắp ép và vòng ngàm tiếp xúc đều quanh chu vi. Không siết dứt điểm từng bu lông vì sẽ làm méo nắp ép và hở gioăng. Mô-men siết tham khảo: bu lông M12 khoảng 55-65 Nm, M16 khoảng 95-120 Nm.
• Bước 6 – Chống tuột ống: Khớp nối cơ khí tiêu chuẩn không tự chống ống tuột ra khỏi thân dưới áp lực đẩy dọc trục. Vì vậy bắt buộc bố trí gối đỡ, mố chống xô hoặc biện pháp neo giữ ống, nhất là tại các điểm chuyển hướng, van hoặc đầu bịt. Đây là yêu cầu an toàn quan trọng, không được bỏ qua.
• Bước 7 – Thử kín: Sau khi lắp, cấp áp thử rò toàn mối nối và siết bổ sung nếu cần. Kiểm tra lại độ kín và lực siết sau một thời gian vận hành khi gioăng đã ổn định. Ghi nhận để theo dõi định kỳ, nhất là ở tuyến rung động hoặc nhiệt độ thay đổi.

Lỗi thường gặp và cách khắc phục

Sự cố ở khớp nối mềm chủ yếu do bề mặt ống, lực siết hoặc thiếu biện pháp chống tuột:

• Rò tại mối nối: Rò thường do bề mặt ống bẩn hoặc không tròn đều, gioăng lão hóa hoặc siết bu lông không đối xứng. Khi phát hiện, xả áp an toàn rồi làm sạch đầu ống và kiểm tra gioăng. Siết lại đối xứng đúng lực, thay gioăng nếu đã hỏng để khôi phục độ kín.
• Tuột ống khỏi khớp: Tuột ống xảy ra khi thiếu biện pháp chống xô, vì khớp tiêu chuẩn không tự giữ ống dưới áp lực đẩy. Hậu quả có thể là bung mối nối và mất áp toàn tuyến. Khắc phục bằng cách bổ sung mố hoặc gối chống xô, neo giữ ống theo đúng yêu cầu của nhà sản xuất.

Nguồn tham khảo: [1] Viking Johnson – MaxiFit Coupling Installation Instructions (IOM).

Câu hỏi thường gặp (FAQ)

Vì sao chọn ngàm đồng?

Vòng ngàm đồng chống ăn mòn điện hóa tốt hơn tại điểm kẹp ống, giúp mối nối bền hơn trong môi trường ẩm hoặc nước có tính ăn mòn, vẫn giữ khả năng chống trượt.

Khớp FF khác EE ở điểm nào?

FF có hai đầu ống nong, còn EE có hai đầu ngàm ống trơn; kiểu đầu nối khác nhau nên chọn theo dạng đầu ống thực tế.

Chịu áp bao nhiêu?

Thường 10-16 bar tùy kích thước; liên hệ T-Blue để chọn đúng theo áp suất.

Khớp nối FF lắp cho ống nào?

Khớp nối FF phù hợp các đoạn ống có đầu tương thích với ống nong, thường dùng nối hai đoạn ống trong tuyến cấp nước và công nghiệp. Với ống HDPE, hãy dùng loại FF đai ngàm ống nong chuyên dụng.

Vì sao chiều dài thân khớp FF lớn hơn?

Khớp FF có chiều dài thân (L) lớn hơn để tăng khả năng bù và giữ ống ở hai đầu ống nong, phù hợp mối nối cần dung sai lắp đặt rộng.

Khớp nối mềm có tháo lắp lại được không?

Có. Mối nối bằng bulong nên có thể nới lỏng để tháo, kiểm tra, thay gioăng và lắp lại dễ dàng, thuận tiện bảo trì.

Lắp khớp nối mềm có nhanh không?

Rất nhanh. Vì là kiểu nối cơ khí bằng bulong, không cần hàn nhiệt nên một mối nối chỉ mất vài phút, phù hợp thi công gấp và sửa chữa.

Vòng ngàm lắp sai chiều có sao không?

Có. Vòng ngàm sai chiều sẽ không bấu vào ống nên mất khả năng chống trượt; cần lắp đúng chiều theo hướng dẫn để giữ ống dưới áp lực.

Sản phẩm liên quan

• Khớp nối mềm FF đai ngàm ống nong (HDPE)
• Khớp nối mềm BF ngàm đồng
• Khớp nối mềm EE ngàm kim loại
• Xem tất cả Khớp nối mềm gang

Liên hệ & báo giá khớp nối mềm FF tại T-Blue

Giá khớp nối mềm FF phụ thuộc vào đường kính (DN), vật liệu vòng ngàm, cấp áp lực và số lượng đặt hàng. Để nhận báo giá chính xác, quý khách vui lòng cung cấp quy cách cần dùng. T-Blue – nhà cung cấp và phân phối vật tư ngành nước, cam kết hàng đúng tiêu chuẩn, đầy đủ chứng từ CO/CQ, tư vấn kỹ thuật đồng hành cùng dự án và giao hàng toàn quốc. Liên hệ hotline hoặc Zalo của T-Blue để được tư vấn và báo giá nhanh.
