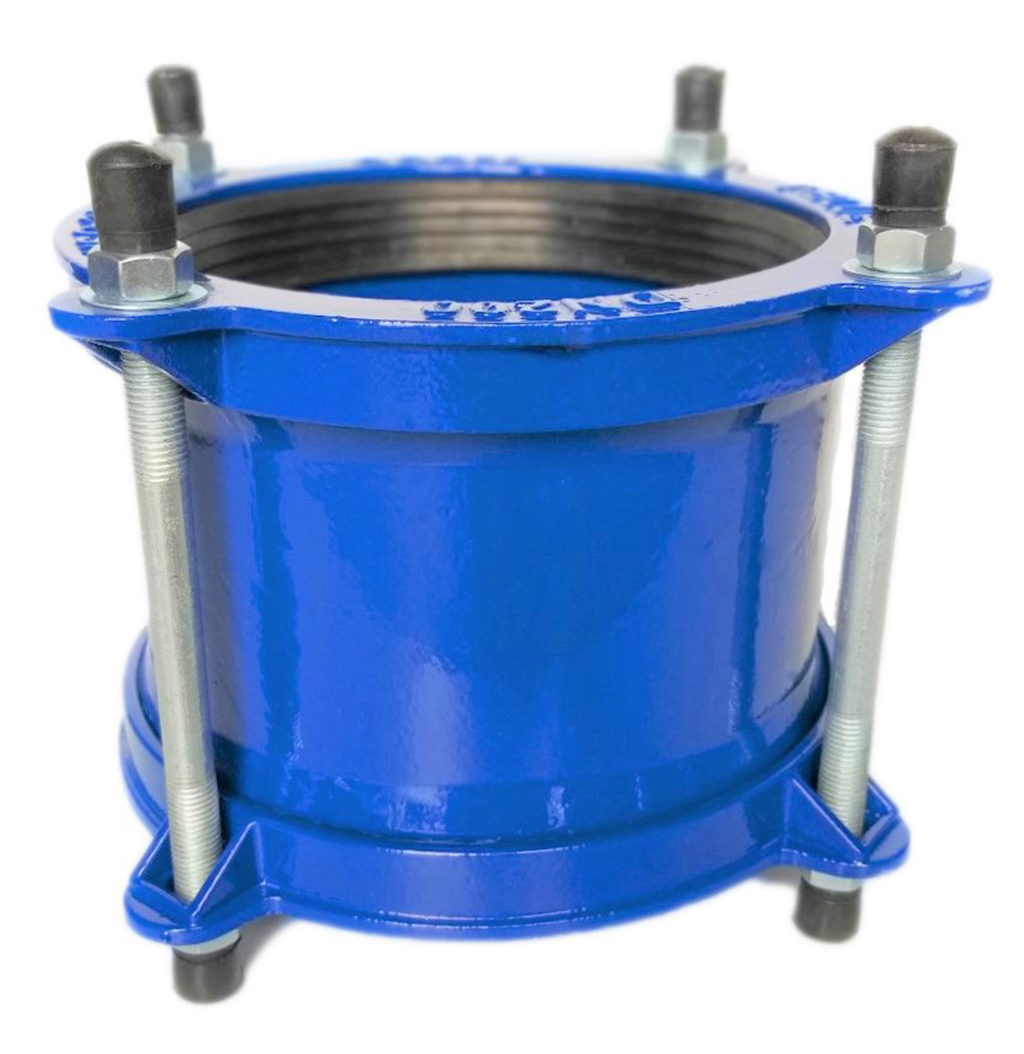

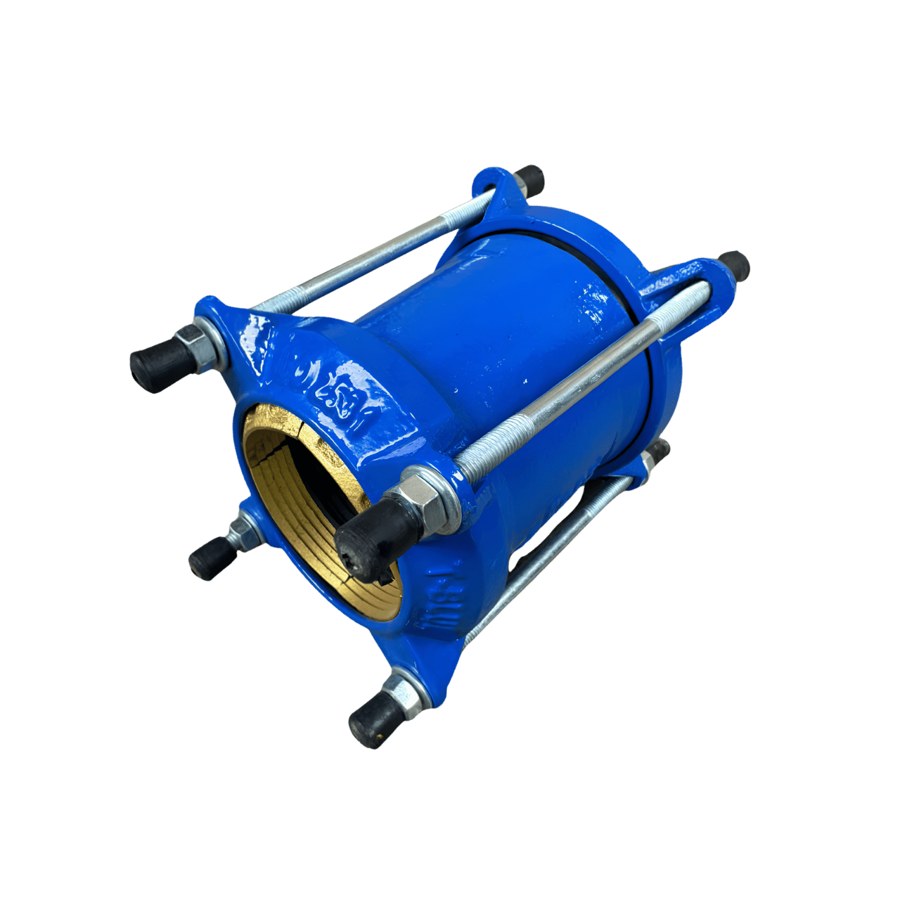

Khớp nối mềm EE ngàm kim loại

Khớp nối mềm EE ngàm kim loại (restraint coupling EE) là khớp nối gang cầu có hai đầu ngàm ống trơn kèm vòng ngàm giữ bằng kim loại, dùng để nối hai đoạn ống trơn với nhau đồng thời chống trượt – chống tuột ống dưới áp lực. Sản phẩm vừa kết nối mềm, bù giãn nở, vừa giữ an toàn lực dọc trục cho tuyến ống. T-Blue cung cấp khớp nối EE ngàm kim loại gang cầu phủ epoxy, DN50–DN600, chịu áp 10-16 bar.

Khớp nối mềm EE ngàm kim loại là gì?

Khớp nối mềm EE ngàm kim loại có hai đầu đều là ngàm ống trơn, ký hiệu “EE” thể hiện cấu tạo này. Vòng ngàm giữ (restrained ring) bằng kim loại được bố trí bên trong nắp và khi siết bulong sẽ bám vào thân ống ở cả hai phía. Cấu tạo này giúp tăng khả năng giữ ống, hạn chế hiện tượng ống bị đẩy tuột khi đường ống chịu áp lực nước.

Nhờ cơ chế giữ ống trực tiếp, khớp nối mềm EE ngàm kim loại có khả năng chống trượt và tự giữ (self-restraint) mà không cần phụ thuộc hoàn toàn vào gối đỡ bên ngoài. Sản phẩm đặc biệt phù hợp với các tuyến ống chôn ngầm hoặc những vị trí khó bố trí hệ thống neo giữ. Đây là giải pháp kết nối giúp tăng độ ổn định và an toàn cho hệ thống đường ống chịu áp lực.

Cấu tạo khớp nối mềm EE ngàm kim loại

Sản phẩm gồm 5 bộ phận: thân và nắp gang cầu, gioăng cao su EPDM, bộ bulong và vòng ngàm giữ bằng kim loại:

Thông số kỹ thuật (mm)

Khớp nối mềm EE ngàm kim loại được sản xuất với nhiều kích thước, phù hợp các đường ống có đường kính khác nhau. Dưới đây là bảng thông số kỹ thuật khớp nối mềm EE gồm kích thước DN, đường kính ngoài DE và chiều dài L để thuận tiện lựa chọn:

Công dụng & ưu điểm

• Chống trượt – chống tuột ống ở cả hai đầu nhờ vòng ngàm kim loại.
• Nối hai đoạn ống trơn, bù giãn nở và bù lệch trục nhỏ.
• Giảm rung, giảm ồn, tăng an toàn cho tuyến áp lực cao.
• Thân gang cầu phủ epoxy, gioăng EPDM, chịu áp 10-16 bar.
• Lắp nhanh không cần hàn, tháo bảo trì dễ.

Ứng dụng

Khớp nối mềm EE ngàm kim loại được sử dụng để kết nối hai đoạn ống trơn làm từ gang, thép, gang dẻo hoặc PVC/HDPE có ống lót. Sản phẩm phù hợp với các hệ thống cấp nước, trạm bơm và phòng cháy chữa cháy (PCCC), nơi yêu cầu mối nối kín và ổn định. Nhờ thiết kế hai đầu EE, khớp nối hỗ trợ kết nối nhanh mà không cần hàn hoặc tạo ren trên đường ống.

Điểm nổi bật của khớp nối mềm EE ngàm kim loại là khả năng giữ ống chắc chắn nhờ vòng ngàm kim loại, hạn chế tuột ống khi tuyến ống chịu áp lực. Sản phẩm đặc biệt phù hợp với những vị trí không có khối neo bê tông hoặc khó bố trí hệ thống neo giữ bên ngoài. Đây là giải pháp giúp tăng độ an toàn và ổn định cho các tuyến ống chịu áp lực trong quá trình vận hành.

Phân biệt EE ngàm kim loại và BE ngàm kim loại

Khớp nối EE ngàm kim loại và BE ngàm kim loại đều được trang bị vòng ngàm chống trượt, giúp giữ ống chắc chắn khi đường ống chịu áp lực. Tuy nhiên, hai loại khác nhau về kiểu đầu nối và vị trí lắp đặt, vì vậy cần lựa chọn dựa trên điểm đấu nối thực tế.

Tóm lại, chọn EE ngàm kim loại khi cần nối hai đầu ống trơn, còn BE ngàm kim loại phù hợp khi một đầu cần đấu nối với thiết bị hoặc đường ống mặt bích. Việc xác định đúng kiểu đầu nối giúp đảm bảo khả năng chống trượt và độ ổn định của hệ thống.

Hướng dẫn chọn & lắp đặt

Để khớp nối mềm EE ngàm kim loại đảm bảo độ kín và khả năng chống trượt, cần lựa chọn đúng kích thước và lắp đặt chính xác theo cấu tạo của sản phẩm. Các bước quan trọng khi chọn và lắp đặt gồm:

• Chọn cỡ theo DN và đường kính ngoài (DE) của ống.
• Đưa hai đầu ống vào thân đủ sâu, đặt gioăng và vòng ngàm đúng chiều.
• Siết bulong đều theo đường chéo để gioăng ép kín và vòng ngàm bấu đều.
• Ưu tiên loại ngàm kim loại cho tuyến áp cao hoặc chôn ngầm.

Tiêu chuẩn, lớp phủ và độ bền

Khớp nối mềm EE ngàm kim loại sử dụng thân và nắp đúc từ gang cầu GJS500-7/FCD450-10, cho độ bền cơ học và khả năng chịu tải tốt. Bề mặt thân và nắp được phủ sơn epoxy tĩnh điện cả trong lẫn ngoài, giúp tăng khả năng chống ăn mòn và bảo vệ vật liệu trong quá trình sử dụng. Lớp phủ này góp phần nâng cao độ bền cho khớp nối khi lắp đặt trong môi trường đường ống cấp thoát nước.

Gioăng EPDM có khả năng chịu nước sạch và dải nhiệt độ vận hành thông thường, giúp duy trì độ kín ổn định trong thời gian dài. Bulong sử dụng loại mạ kẽm hoặc inox 304, được lựa chọn tùy theo điều kiện môi trường và yêu cầu chống ăn mòn của công trình. Sự kết hợp giữa gang cầu, epoxy, gioăng EPDM và bulong phù hợp giúp khớp nối mềm EE ngàm kim loại vận hành bền bỉ và ổn định.

Bảo quản và lưu ý sử dụng

Để khớp nối mềm EE ngàm kim loại duy trì độ kín và khả năng chống trượt ổn định, cần chú ý đúng cách trong quá trình bảo quản và lắp đặt:

• Bảo quản nơi khô ráo: Tránh để khớp nối tiếp xúc với ánh nắng trực tiếp nhằm hạn chế lão hóa gioăng EPDM.
• Vệ sinh gioăng trước khi lắp: Giữ bề mặt gioăng sạch, không để cát, bụi hoặc dị vật làm ảnh hưởng đến độ kín.
• Đưa ống vào đúng chiều sâu: Lắp hai đầu ống đủ sâu vào thân khớp nối và căn chỉnh đúng vị trí trước khi siết.
• Siết bulong đều theo đường chéo: Giúp gioăng ép đều quanh chu vi và vòng ngàm kim loại bám chắc vào thân ống, hạn chế rò rỉ và tuột ống.
• Không siết quá lực: Lực siết quá lớn có thể làm biến dạng gioăng, ảnh hưởng đến khả năng làm kín của khớp nối mềm EE ngàm kim loại.

Vì sao chọn khớp nối mềm EE ngàm kim loại T-Blue?

Khớp nối mềm EE ngàm kim loại T-Blue được thiết kế với hai đầu ngàm ống trơn và vòng ngàm giữ bằng kim loại, giúp kết nối chắc chắn và hạn chế tuột ống khi chịu áp lực. Sản phẩm sử dụng thân gang cầu GJS500-7 phủ epoxy, gioăng EPDM cùng bulong mạ kẽm hoặc inox 304, tăng độ bền và khả năng chống ăn mòn. Thiết kế này phù hợp cho các tuyến cấp nước, trạm bơm, PCCC và đường ống cần khả năng chống trượt.

T-Blue là nhà cung cấp và phân phối vật tư ngành nước với khớp nối mềm gang cầu sẵn kho nhiều chủng loại (BE, EE, BF, FF và đai ngàm ống nong HDPE), thân gang cầu GJS500-7 phủ epoxy, gioăng EPDM và bulong mạ kẽm/inox 304. Sản phẩm đạt tiêu chuẩn, có chứng từ CO/CQ, kèm tư vấn kỹ thuật chọn đúng kiểu đầu nối và cấp áp lực cho từng vị trí trên tuyến ống.

Hướng dẫn lắp đặt khớp nối mềm EE ngàm kim loại chi tiết

Khớp nối mềm EE có hai đầu ngàm ôm quanh ống, dùng nối hai đoạn ống kim loại cùng cỡ bằng cơ khí mà không cần hàn hay mặt bích. Đây là giải pháp nối và sửa tuyến rất nhanh, đồng thời bù được lệch trục nhỏ và giãn nở nhiệt. Cả hai đầu đều làm kín bằng gioăng nên bề mặt ống hai phía đều phải sạch và tròn đều.

• Bước 1 – Kiểm tra và làm sạch đầu ống: Kiểm tra đầu ống phải tròn đều, nhẵn, không móp, xước hay biến dạng; mài phẳng mọi mối hàn hoặc gờ nhô để vòng ngàm và gioăng ôm khít. Làm sạch gỉ, cặn bẩn và lớp bong tróc trên đoạn ống sẽ lồng vào thân khớp, vì bề mặt bẩn là nguyên nhân rò hàng đầu. Chiều dài đoạn làm sạch nên bằng hoặc lớn hơn chiều sâu lồng ống.
• Bước 2 – Kiểm tra gioăng: Kiểm tra gioăng cao su còn nguyên vẹn, không rách, chai cứng hay biến dạng trước khi lắp. Xác nhận đúng loại gioăng phù hợp với môi chất (nước sạch, nước thải, hóa chất…) và nhiệt độ làm việc. Gioăng sai loại hoặc đã lão hóa sẽ không đảm bảo độ kín lâu dài.
• Bước 3 – Đánh dấu chiều sâu và căn khe hở: Đánh dấu chiều sâu lồng ống lên đầu ống để đưa ống vào thân đủ sâu, tránh hụt gây tuột. Căn khe hở (gap) theo cỡ ống: dưới DN150 khoảng 20 mm, DN150-DN300 khoảng 25 mm, trên DN300 khoảng 45 mm để có dư địa bù giãn nở và lệch trục. Giữ khe đều hai bên giúp khớp làm việc đúng biên độ.
• Bước 4 – Lồng chi tiết và đưa ống vào thân: Lồng nắp ép, vòng ngàm và gioăng lên cả hai đầu ống theo đúng chiều trước khi ghép. Đưa hai đầu ống vào thân khớp, chừa khe hở ở giữa để bù giãn nở và căn đồng tâm hai ống. Kiểm tra mỗi đầu vào đủ chiều sâu đánh dấu để không bị hụt gây tuột.
• Bước 5 – Siết bu lông đối xứng: Siết các bu lông theo thứ tự đối xứng (đường chéo), mỗi lượt chỉ 1–2 vòng ren để nắp ép và vòng ngàm tiếp xúc đều quanh chu vi. Không siết dứt điểm từng bu lông vì sẽ làm méo nắp ép và hở gioăng. Mô-men siết tham khảo: bu lông M12 khoảng 55-65 Nm, M16 khoảng 95-120 Nm.
• Bước 6 – Chống tuột ống: Khớp nối cơ khí tiêu chuẩn không tự chống ống tuột ra khỏi thân dưới áp lực đẩy dọc trục. Vì vậy bắt buộc bố trí gối đỡ, mố chống xô hoặc biện pháp neo giữ ống, nhất là tại các điểm chuyển hướng, van hoặc đầu bịt. Đây là yêu cầu an toàn quan trọng, không được bỏ qua.
• Bước 7 – Thử kín: Sau khi lắp, cấp áp thử rò toàn mối nối và siết bổ sung nếu cần. Kiểm tra lại độ kín và lực siết sau một thời gian vận hành khi gioăng đã ổn định. Ghi nhận để theo dõi định kỳ, nhất là ở tuyến rung động hoặc nhiệt độ thay đổi.

Lỗi thường gặp và cách khắc phục

Sự cố ở khớp nối mềm chủ yếu do bề mặt ống, lực siết hoặc thiếu biện pháp chống tuột:

• Rò tại mối nối: Rò thường do bề mặt ống bẩn hoặc không tròn đều, gioăng lão hóa hoặc siết bu lông không đối xứng. Khi phát hiện, xả áp an toàn rồi làm sạch đầu ống và kiểm tra gioăng. Siết lại đối xứng đúng lực, thay gioăng nếu đã hỏng để khôi phục độ kín.
• Tuột ống khỏi khớp: Tuột ống xảy ra khi thiếu biện pháp chống xô, vì khớp tiêu chuẩn không tự giữ ống dưới áp lực đẩy. Hậu quả có thể là bung mối nối và mất áp toàn tuyến. Khắc phục bằng cách bổ sung mố hoặc gối chống xô, neo giữ ống theo đúng yêu cầu của nhà sản xuất.

Nguồn tham khảo: [1] Viking Johnson – MaxiFit Coupling Installation Instructions (IOM).

Câu hỏi thường gặp (FAQ)

Khớp nối EE ngàm kim loại chống được lực đẩy dọc trục không?

Có. Vòng ngàm kim loại bấu vào thân ống ở cả hai đầu, giữ ống không bị đẩy tuột dưới áp lực – đúng đặc tính chống trượt (restraint).

Khác gì khớp nối EE thường?

Khớp EE thường không có vòng ngàm nên chỉ kết nối và bù giãn nở; loại ngàm kim loại bổ sung khả năng chống trượt.

Chịu áp bao nhiêu?

Thường 10–16 bar tùy kích thước; liên hệ T-Blue để chọn đúng theo áp suất thiết kế.

Khớp nối EE ngàm kim loại và ngàm đồng khác nhau ra sao?

Cả hai đều chống trượt; ngàm kim loại cho lực giữ khỏe và chi phí tốt, ngàm đồng ưu việt hơn về chống ăn mòn điện hóa tại điểm kẹp ống. Chọn theo môi trường và ngân sách.

Khớp nối mềm có tháo lắp lại được không?

Có. Mối nối bằng bulong nên có thể nới lỏng để tháo, kiểm tra, thay gioăng và lắp lại dễ dàng, thuận tiện bảo trì.

Lắp khớp nối mềm có nhanh không?

Rất nhanh. Vì là kiểu nối cơ khí bằng bulong, không cần hàn nhiệt nên một mối nối chỉ mất vài phút, phù hợp thi công gấp và sửa chữa.

Vòng ngàm lắp sai chiều có sao không?

Có. Vòng ngàm sai chiều sẽ không bấu vào ống nên mất khả năng chống trượt; cần lắp đúng chiều theo hướng dẫn để giữ ống dưới áp lực.
