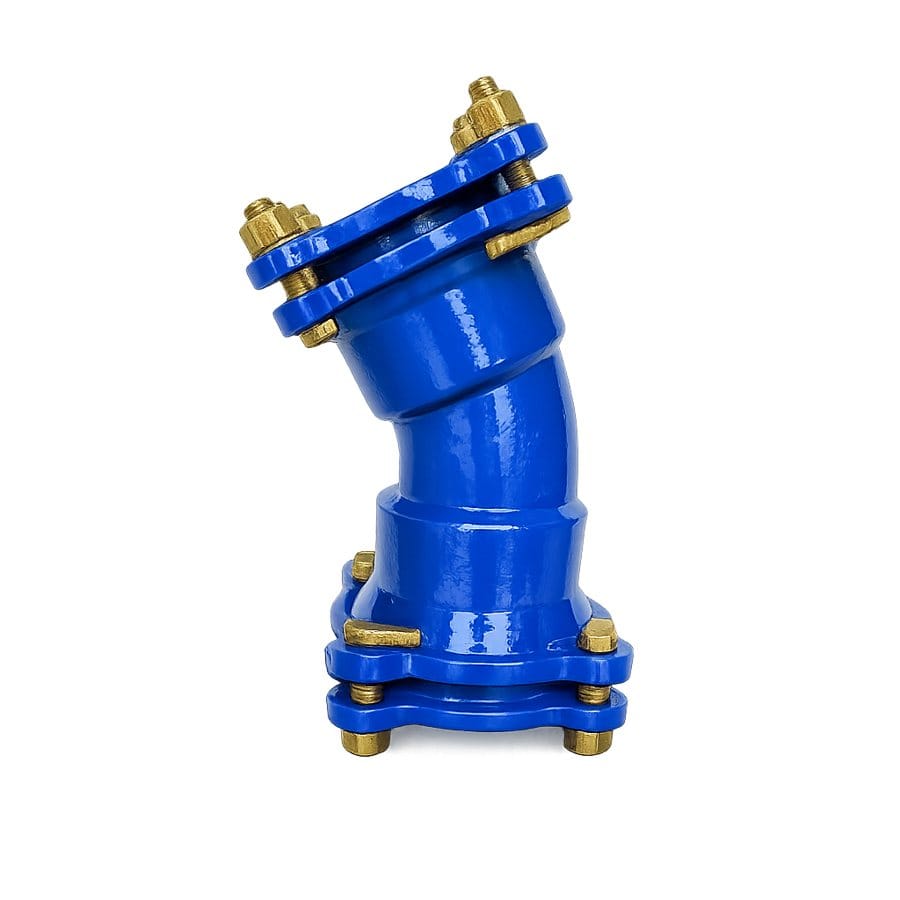

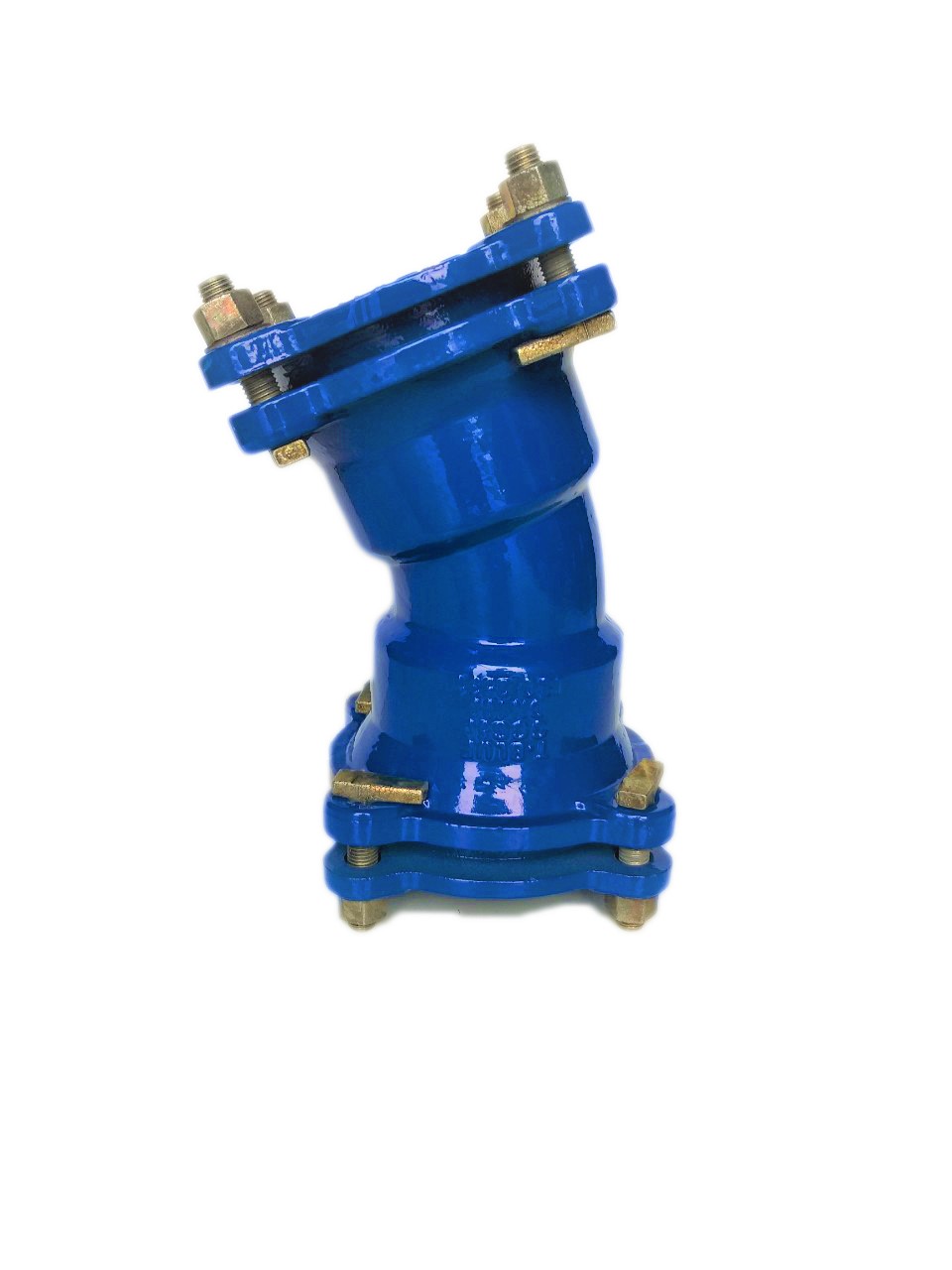

Cút FF 11.25°-22.5°

Cút FF 11.25°-22.5° là phụ kiện gang cầu được lựa chọn cho các tuyến ống cần điều chỉnh hướng theo góc nhỏ, giúp bố trí đường ống linh hoạt hơn theo mặt bằng thi công. Với thiết kế hai đầu mặt bích, sản phẩm thuận tiện kết hợp cùng nhiều thiết bị và phụ kiện trong hệ thống đường ống. Đây là giải pháp phù hợp cho các công trình cấp nước yêu cầu kết nối ổn định, dễ kiểm tra và thuận tiện bảo trì.

Cút FF 11.25°-22.5° là gì?

Cút FF 11.25°-22.5° là phụ kiện gang cầu dùng để thay đổi hướng tuyến ống theo góc 11.25° hoặc 22.5°, với cả hai đầu kết nối đều là mặt bích, ký hiệu FF. Sản phẩm được lắp ghép với đường ống thông qua mặt bích, bu lông và gioăng, tạo mối nối chắc chắn, kín nước và thuận tiện cho việc tháo lắp khi cần bảo trì. Nhờ góc chuyển hướng nhỏ, cút giúp điều chỉnh tuyến ống linh hoạt theo địa hình mà không tạo thay đổi hướng quá đột ngột.

Cút FF thuộc nhóm phụ kiện gang cầu dùng trong hệ thống đường ống cấp nước, được chế tạo theo các tiêu chuẩn như ISO 2531 và EN 545 dành cho ống và phụ kiện gang dẻo trong ngành nước. Hai lựa chọn góc 11.25° và 22.5° đáp ứng các nhu cầu chuyển hướng khác nhau, đặc biệt tại những vị trí cần bẻ tuyến nhẹ. Kết cấu hai đầu mặt bích cũng giúp quá trình lắp đặt thuận tiện và tăng tính linh hoạt khi thi công hệ thống.

Cấu tạo và vật liệu

Cút FF được đúc liền khối từ gang cầu (ductile iron), loại vật liệu có độ bền kéo và độ dẻo cao hơn gang xám, đồng thời có khả năng chịu áp lực và va đập tốt. Hai đầu cút được thiết kế dạng mặt bích với hệ thống lỗ bu lông theo tiêu chuẩn, thuận tiện kết nối với đường ống và các phụ kiện gang cầu bằng bu lông và gioăng. Cấu tạo này tạo mối nối chắc chắn, hỗ trợ duy trì độ kín nước trong quá trình vận hành.

Bề mặt bên trong cút FF 11.25°-22.5° thường được bảo vệ bằng lớp vữa xi măng hoặc lớp phủ chuyên dụng nhằm hạn chế tác động của môi trường nước. Bên ngoài có thể sử dụng hệ thống phủ chống ăn mòn như kẽm kết hợp sơn bitum hoặc epoxy theo ISO 2531/EN 545, phù hợp với điều kiện lắp đặt chôn ngầm và tiếp xúc nước trong thời gian dài. Sự kết hợp giữa gang cầu và lớp bảo vệ bề mặt giúp cút duy trì độ bền cơ học, khả năng chống ăn mòn và độ ổn định của mối nối mặt bích.

Thông số kỹ thuật

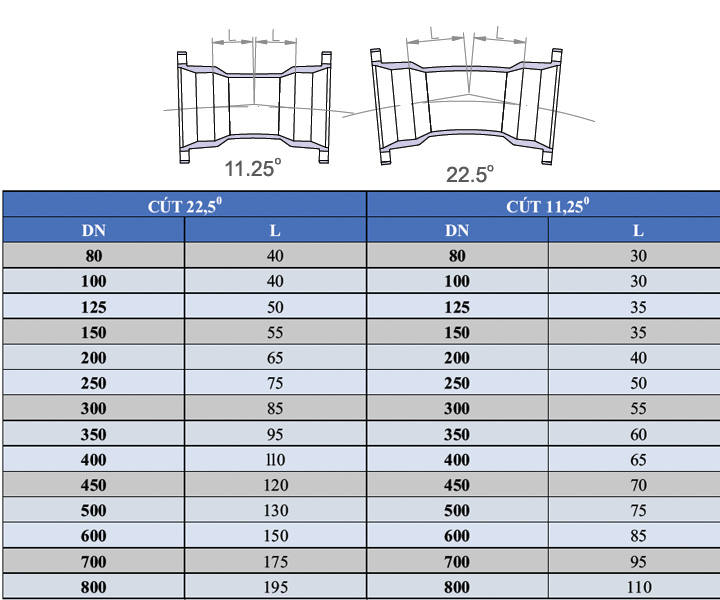

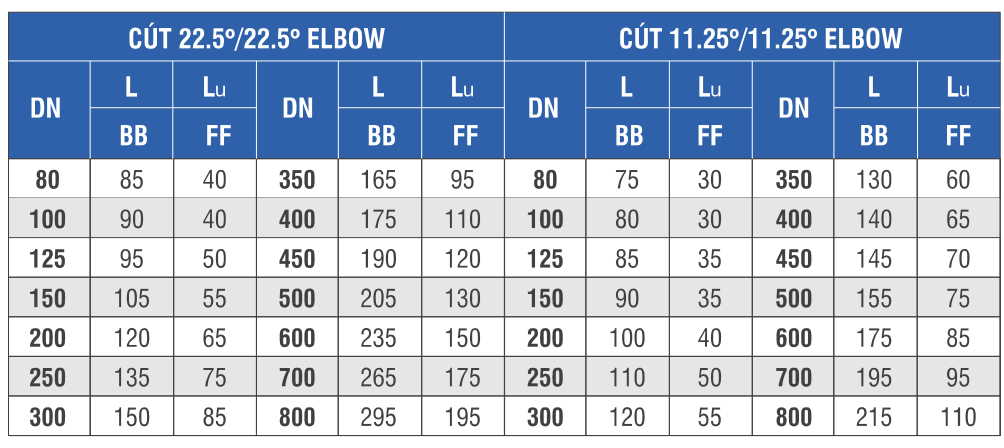

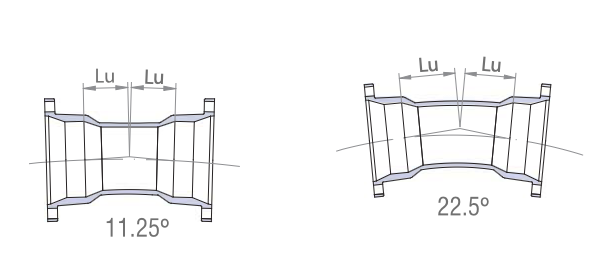

Cút FF có hai biến thể góc 11.25° và 22.5°, sản xuất theo dải đường kính DN80-DN800. Kích thước bích, số lỗ bu lông và cấp áp lực tuân theo tiêu chuẩn bích tương ứng; quý khách vui lòng liên hệ T-Blue để xác nhận theo tiêu chuẩn bích và cấp áp lực dự án. Kích thước Lu (khoảng cách đặc trưng của cút FF) theo từng cỡ và góc tham khảo theo catalogue T-Blue như sau:

Nguyên lý làm việc và ưu điểm

Cút FF 11.25°-22.5° có nhiệm vụ thay đổi hướng dòng chảy trên tuyến ống theo góc 11.25° hoặc 22.5°, giúp điều chỉnh hướng lắp đặt phù hợp với địa hình công trình. Khi kết nối, hai mặt bích của cút được ghép với đường ống bằng bu lông và gioăng, tạo mối nối chắc chắn, kín nước và ổn định trong quá trình vận hành. Các góc chuyển hướng nhỏ giúp hạn chế thay đổi hướng đột ngột, góp phần duy trì dòng chảy ổn định và giảm tổn thất áp suất.

Ưu điểm nổi bật của cút FF 11.25°-22.5° là kết cấu hai đầu bích vững chắc, khả năng chịu lực tốt và thuận tiện tháo lắp khi kiểm tra, bảo trì hệ thống. Vật liệu gang cầu có độ bền cơ học cao, phù hợp với các tuyến ống yêu cầu độ ổn định và tuổi thọ dài. Hai lựa chọn góc 11.25° và 22.5° cũng giúp kỹ thuật viên linh hoạt điều chỉnh hướng tuyến theo địa hình mà không cần sử dụng góc chuyển hướng quá lớn.

Ứng dụng

Cút FF 11.25°-22.5° được sử dụng tại các vị trí cần chuyển hướng nhẹ cho tuyến ống gang cầu, đặc biệt trong hệ thống cấp nước và hạ tầng kỹ thuật. Một số ứng dụng phổ biến của sản phẩm gồm:

• Mạng cấp nước đô thị: Dùng để điều chỉnh hướng tuyến ống gang cầu theo quy hoạch và địa hình thực tế.
• Đường ống truyền tải nước sạch: Phù hợp cho các tuyến dẫn nước yêu cầu kết nối chắc chắn, ổn định và kín nước.
• Trạm bơm: Sử dụng tại các vị trí cần thay đổi hướng đường ống và ưu tiên mối nối mặt bích thuận tiện kiểm tra.
• Hố van và công trình kỹ thuật: Thích hợp cho các khu vực cần mối nối bích chắc chắn, dễ tháo lắp và bảo trì.
• Đường ống nổi: Phù hợp với các tuyến ống cần khả năng kiểm tra trực quan và bảo dưỡng định kỳ tại mối nối.
• Hệ thống phụ kiện gang cầu đồng bộ: Có thể phối hợp cùng ống, van, tê, côn và các phụ kiện gang cầu khác trong cùng tuyến theo ISO 2531/EN 545.
• Vị trí cần bẻ hướng nhẹ: Hai góc 11.25° và 22.5° giúp điều chỉnh hướng tuyến linh hoạt mà không cần chuyển hướng quá lớn.

Hướng dẫn lắp đặt

Lắp cút FF theo nguyên tắc mối nối mặt bích.

• Căn tâm và đặt gioăng: Vệ sinh sạch hai mặt bích tiếp giáp, đặt gioăng cao su đúng tâm giữa cút và mặt bích ống, đảm bảo lỗ gioăng trùng lỗ bu lông và không che tiết diện. Kiểm tra gioăng phẳng, không xoắn.
• Siết bu lông hình sao: Luồn bu lông qua mặt bích, siết đai ốc theo trình tự đối xứng hình sao để hai mặt bích khép song song và gioăng nén đều quanh chu vi, tránh lệch gây rò. Tăng lực siết dần qua nhiều vòng.
• Cố định và thử áp: Căn chỉnh hướng tuyến theo góc mong muốn, làm gối đỡ/khối chặn tại điểm đổi hướng nếu cần (chịu lực đẩy khi có áp), sau đó thử áp lực nước để xác nhận mối nối kín.

Lỗi thường gặp và cách khắc phục

Trong quá trình lắp đặt và vận hành cút FF 11.25°-22.5°, một số lỗi có thể ảnh hưởng đến độ kín và độ ổn định của mối nối. Các sự cố thường gặp và cách khắc phục gồm:

• Rò rỉ tại mối nối mặt bích: Thường do bu lông siết không đều, gioăng bị lệch hoặc lực siết chưa đủ. Cần nới đều bu lông, căn chỉnh lại gioăng và siết theo thứ tự đối xứng hình sao.
• Cút bị xê dịch tại vị trí đổi hướng: Khi đường ống chịu áp lực, điểm đổi hướng có thể phát sinh lực đẩy tác động lên cút. Nên bố trí gối đỡ hoặc khối chặn phù hợp để giữ cút ổn định và hạn chế chuyển vị.
• Lớp phủ bề mặt bị trầy xước: Vết trầy có thể làm giảm khả năng bảo vệ bề mặt, đặc biệt khi cút được lắp đặt chôn ngầm. Cần làm sạch và xử lý lại vị trí hư hỏng bằng lớp phủ bảo vệ phù hợp trước khi đưa vào sử dụng.
• Bu lông bị gỉ sét: Bu lông ăn mòn có thể làm giảm khả năng duy trì lực siết và ảnh hưởng đến độ kín của mối nối. Cần kiểm tra định kỳ và thay thế bu lông khi phát hiện dấu hiệu gỉ nghiêm trọng.

Câu hỏi thường gặp (FAQ)

“FF” nghĩa là gì?

“FF” chỉ cút có hai đầu đều là mặt bích (flange-flange), lắp bằng bu lông qua bích. Nếu cần cút hai đầu bát, tham khảo cút BB 90° ở mục sản phẩm liên quan.

Chọn góc 11.25° hay 22.5°?

Tùy độ bẻ hướng cần thiết của tuyến ống theo địa hình; có thể kết hợp nhiều cút để đạt góc mong muốn.

Cút FF làm bằng gì?

Bằng gang cầu (ductile iron) theo ISO 2531/EN 545, có lớp lót trong và phủ ngoài chống ăn mòn.

Sản phẩm liên quan

• Cút EE 45° gang cầu hai đầu bích
• Cút BB 90° gang cầu hai đầu bát
• Ống gang cầu WAHSIN
• Xem thêm phụ kiện gang cầu ISO 2531

Cút gang 11.25°–22.5° FF là gì?

Cút gang 11.25°–22.5° FF (double flange bend) là phụ kiện chuyển hướng đường ống một góc nhỏ (11,25 độ hoặc 22,5 độ), với hai đầu đều là mặt bích (FF — Flange/Flange) bắt bulong. Sản phẩm được đúc từ gang cầu, phủ sơn epoxy chống ăn mòn, dùng cho các đoạn cần đổi hướng nhẹ nhàng trên tuyến ống mặt bích — điển hình tại trạm bơm, hầm van, tuyến ống nổi hoặc nơi cần tháo lắp bảo trì. Góc nhỏ giúp bám theo địa hình, độ cong của tuyến ống hoặc căn chỉnh vị trí thiết bị.

Cấu tạo, tiêu chuẩn và ứng dụng

Thân cút đúc liền khối từ gang cầu graphit cầu, chịu áp và va đập tốt; hai mặt bích khoan lỗ theo tiêu chuẩn EN 1092-2 / BS4504 / ISO 7005, tương thích cấp áp PN10–PN16. Cút được chế tạo theo tiêu chuẩn phụ kiện gang cầu ISO 2531 / EN 545. Kiểu mặt bích cho mối nối chắc chắn, tháo lắp được, phù hợp vị trí cần bảo trì hoặc đấu nối thiết bị. Cút góc nhỏ 11,25°/22,5° thường được dùng kết hợp để tạo các góc chuyển hướng linh hoạt mà vẫn giữ dòng chảy êm, giảm tổn thất áp so với góc lớn.

Lắp đặt và lưu ý chọn mua

Khi lắp, đặt gioăng mặt bích đúng vị trí, siết bulong đối xứng theo hình sao với lực đều để đảm bảo kín và tránh vênh mặt bích; kiểm tra đồng tâm hai mặt bích trước khi siết. Tại vị trí đổi hướng chịu áp, cân nhắc gối đỡ để chống lực đẩy. Cần chọn cút theo đúng đường kính (DN), góc (11,25° hay 22,5°), tiêu chuẩn mặt bích và cấp áp. T-Blue cung cấp cút gang FF nhiều góc và kích cỡ, đồng bộ gioăng và bulong, kèm tư vấn kỹ thuật.

Sản phẩm có sẵn nhiều đường kính và góc, phủ epoxy bền, phù hợp cả tuyến ống nổi lẫn trong hầm van, trạm bơm cần tháo lắp bảo trì.

Liên hệ T-Blue để được tư vấn và báo giá cút gang mặt bích theo đúng góc và cấp áp cho công trình.

Liên hệ & báo giá cút FF 11.25°-22.5° tại T-Blue

T-Blue cung cấp cút FF 11.25° và 22.5° gang cầu theo tiêu chuẩn ISO 2531/EN 545 cho tuyến ống cấp thoát nước. Để được tư vấn chọn đúng DN, góc, tiêu chuẩn bích và nhận báo giá, quý khách vui lòng liên hệ đội ngũ kỹ thuật T-Blue. Chúng tôi cung cấp đồng bộ ống gang cầu và đầy đủ phụ kiện (cút, tê, côn, bù) cùng hệ tiêu chuẩn để tuyến ống đồng bộ, kín và bền.
