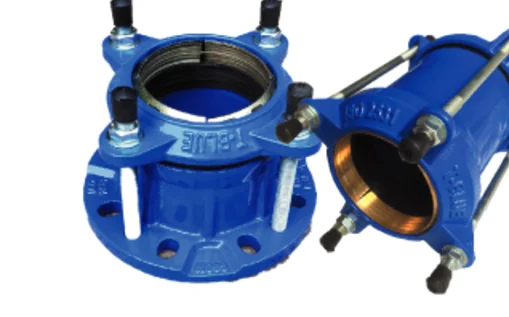

Khớp nối mềm BE ngàm kim loại

Khớp nối mềm BE ngàm kim loại (restraint coupling BE) là phụ kiện gang cầu dùng để nối một đầu mặt bích với một đầu ống trơn, đồng thời có vòng ngàm giữ bằng kim loại giúp chống trượt – chống tuột ống dưới áp lực. Sản phẩm vừa đảm nhận vai trò kết nối, vừa bù được sai lệch lắp đặt, giảm rung và tăng độ an toàn cho tuyến ống. T-Blue cung cấp khớp nối mềm BE thân gang cầu phủ epoxy, dải kích thước DN50–DN600, chịu áp 10-16 bar.

Khớp nối mềm BE ngàm kim loại là gì?

Khớp nối mềm BE ngàm kim loại là phụ kiện đường ống gang có một đầu bắt bích (Flange – B) và một đầu ống trơn (Spigot – E), dùng để kết nối các đoạn ống hoặc thiết bị có kiểu đầu nối khác nhau. Thiết kế khớp nối mềm cho phép bù sai lệch nhỏ trong quá trình lắp đặt, đồng thời hỗ trợ kết nối nhanh và tăng độ kín cho hệ thống đường ống. Đây là loại phụ kiện thường được sử dụng trong các tuyến ống cấp nước, PCCC và hệ thống đường ống chôn ngầm.

Điểm đặc biệt của khớp nối BE ngàm kim loại nằm ở vòng ngàm giữ (restrained ring) bằng kim loại được bố trí bên trong nắp khớp nối. Khi siết bulong, vòng ngàm bám chặt vào thân ống, giúp hạn chế tình trạng ống bị đẩy hoặc tuột khỏi khớp nối khi hệ thống phát sinh áp lực nước. Nhờ khả năng chống trượt, độ kín cao và kết cấu chắc chắn, khớp nối BE ngàm kim loại phù hợp cho các tuyến ống yêu cầu độ ổn định và an toàn trong quá trình vận hành.

Cấu tạo khớp nối mềm BE

Khớp nối mềm BE gồm 5 bộ phận chính: thân và nắp bằng gang cầu, gioăng cao su EPDM tạo độ kín, bộ bulong siết và vòng ngàm giữ bằng kim loại. Bảng vật liệu chi tiết:

Thông số kỹ thuật khớp nối mềm BE (mm)

DN là đường kính danh nghĩa, DE là đường kính ngoài ống lắp vào đầu trơn, L là chiều dài thân khớp nối.

Công dụng & ưu điểm

Khớp nối mềm BE ngàm kim loại không chỉ giúp kết nối chắc chắn giữa các đoạn ống mà còn hỗ trợ hệ thống hoạt động ổn định trong điều kiện áp lực cao. Nhờ thiết kế ngàm giữ, gioăng kín và kết cấu linh hoạt, sản phẩm mang lại nhiều lợi ích trong thi công và vận hành đường ống. Một số công dụng và ưu điểm nổi bật gồm:

• Chống trượt – chống tuột ống nhờ vòng ngàm giữ kim loại, an toàn khi áp lực cao hoặc chôn ngầm.
• Bù sai lệch lắp đặt và bù giãn nở, cho phép góc lệch nhỏ mà vẫn kín nước.
• Giảm rung, giảm ồn, bảo vệ mối nối và thiết bị trên tuyến ống.
• Gioăng EPDM bền với nước sạch, chịu áp 10-16 bar; thân gang cầu phủ epoxy chống ăn mòn.
• Lắp đặt nhanh, không cần hàn, tháo bảo trì dễ dàng.

Ứng dụng khớp nối mềm BE ngàm kim loại

Khớp nối mềm BE ngàm kim loại được sử dụng để kết nối ống trơn với các thiết bị hoặc phụ kiện có đầu bích trong nhiều hệ thống đường ống. Nhờ khả năng chống trượt và bù sai lệch lắp đặt, sản phẩm phù hợp với cả tuyến ống nổi và đường ống chôn ngầm:

• Hệ thống cấp thoát nước: Kết nối ống trơn với van, phụ kiện mặt bích và các thiết bị trên tuyến ống.
• Trạm bơm cấp nước: Nối đường ống với bích bơm, hỗ trợ kết nối chắc chắn và hạn chế rung động.
• Hệ thống PCCC: Sử dụng tại các tuyến ống yêu cầu độ kín và khả năng chống tuột khi áp lực nước tăng cao.
• Đường ống công nghiệp: Kết nối ống gang, thép, gang dẻo hoặc PVC, HDPE với phụ kiện và thiết bị đầu bích phù hợp.
• Tuyến ống chôn ngầm: Phù hợp với các vị trí cần khả năng chống trượt, bù sai lệch và duy trì độ kín trong quá trình vận hành.

Phân biệt BE và EE

Khớp nối BE có một đầu bích và một đầu ngàm ống trơn, thích hợp khi cần nối ống với thiết bị mặt bích. Trong khi đó khớp nối EE có cả hai đầu đều là ngàm ống trơn, dùng để nối hai đoạn ống trơn với nhau. Tùy điểm đấu nối là bích hay ống mà chọn loại phù hợp.

Hướng dẫn chọn & lắp đặt

• Xác định đúng DN và đường kính ngoài (DE) của ống trơn cần lắp để chọn cỡ khớp nối.
• Vệ sinh sạch đầu ống, đưa ống vào đủ chiều sâu, đặt gioăng và vòng ngàm đúng chiều.
• Siết bulong đều theo đường chéo để gioăng ép đều quanh chu vi, tránh rò rỉ.
• Với tuyến áp lực cao hoặc chôn ngầm, ưu tiên loại ngàm kim loại để chống trượt.

Tiêu chuẩn, lớp phủ và độ bền khớp nối mềm BE

Khớp nối mềm BE có thân và nắp được đúc từ gang cầu GJS500-7/FCD450-10, mang lại kết cấu chắc chắn và khả năng chịu lực tốt trong quá trình vận hành. Bề mặt sản phẩm được phủ sơn epoxy tĩnh điện cả bên trong và bên ngoài, giúp tăng khả năng chống ăn mòn và bảo vệ thân khớp nối trong môi trường ẩm. Lớp phủ phù hợp cho các hệ thống cấp nước, tuyến ống công nghiệp và đường ống chôn ngầm.

Gioăng cao su EPDM có khả năng làm kín tốt khi tiếp xúc với nước sạch và duy trì độ đàn hồi trong điều kiện nhiệt độ vận hành thông thường của hệ thống cấp nước. Bộ bulong có thể sử dụng loại mạ kẽm hoặc inox 304, tùy thuộc vào môi trường và yêu cầu chống ăn mòn của công trình. Sự kết hợp giữa gang cầu, lớp phủ epoxy, gioăng EPDM và bulong phù hợp giúp khớp nối mềm BE có độ bền cao, kín nước và vận hành ổn định lâu dài.

Bảo quản và lưu ý sử dụng

Để khớp nối mềm BE duy trì độ kín và độ bền lâu dài, cần bảo quản và lắp đặt đúng kỹ thuật. Một số lưu ý quan trọng gồm:

• Bảo quản nơi khô ráo: Tránh để khớp nối tiếp xúc trực tiếp với nước, độ ẩm cao hoặc ánh nắng mặt trời trong thời gian dài để hạn chế lão hóa gioăng EPDM.
• Vệ sinh gioăng trước khi lắp: Đảm bảo bề mặt gioăng sạch, không bám cát, sạn hoặc tạp chất có thể làm giảm độ kín của mối nối.
• Siết bulong đúng kỹ thuật: Siết đều theo đường chéo với lực vừa đủ, tránh siết lệch hoặc quá chặt gây biến dạng gioăng và phát sinh rò rỉ.
• Bảo vệ vị trí bulong: Với tuyến ống chôn ngầm, nên bọc hoặc phủ vật liệu chống ăn mòn bổ sung cho bulong để hạn chế gỉ sét và kéo dài tuổi thọ khớp nối.

Hướng dẫn lắp đặt khớp nối mềm BE ngàm kim loại chi tiết

Khớp nối mềm BE liên kết cơ khí bằng bu lông với một đầu dạng bích và một đầu ngàm ôm quanh ống kim loại, không cần hàn. Nhờ kết cấu này, khớp lắp nhanh, tháo được và bù được lệch trục nhỏ cũng như rung động cho tuyến. Lắp đúng theo hướng dẫn nhà sản xuất giúp mối nối kín và giữ ống chắc chắn.

• Bước 1 – Kiểm tra và làm sạch đầu ống: Kiểm tra đầu ống phải tròn đều, nhẵn, không móp, xước hay biến dạng; mài phẳng mọi mối hàn hoặc gờ nhô để vòng ngàm và gioăng ôm khít. Làm sạch gỉ, cặn bẩn và lớp bong tróc trên đoạn ống sẽ lồng vào thân khớp, vì bề mặt bẩn là nguyên nhân rò hàng đầu. Chiều dài đoạn làm sạch nên bằng hoặc lớn hơn chiều sâu lồng ống.
• Bước 2 – Kiểm tra gioăng: Kiểm tra gioăng cao su còn nguyên vẹn, không rách, chai cứng hay biến dạng trước khi lắp. Xác nhận đúng loại gioăng phù hợp với môi chất (nước sạch, nước thải, hóa chất…) và nhiệt độ làm việc. Gioăng sai loại hoặc đã lão hóa sẽ không đảm bảo độ kín lâu dài.
• Bước 3 – Đánh dấu chiều sâu và căn khe hở: Đánh dấu chiều sâu lồng ống lên đầu ống để đưa ống vào thân đủ sâu, tránh hụt gây tuột. Căn khe hở (gap) theo cỡ ống: dưới DN150 khoảng 20 mm, DN150-DN300 khoảng 25 mm, trên DN300 khoảng 45 mm để có dư địa bù giãn nở và lệch trục. Giữ khe đều hai bên giúp khớp làm việc đúng biên độ.
• Bước 4 – Lồng chi tiết và bắt bích: Lồng nắp ép, vòng ngàm và gioăng lên đầu ống kim loại theo đúng thứ tự và đúng chiều, chú ý vòng ngàm quay đúng hướng để bấu vào ống khi siết. Đưa đầu ống vào thân khớp đủ chiều sâu đã đánh dấu, đồng thời bắt đầu bích (B) vào bích đối tiếp với gioăng phẳng. Căn đồng tâm hai phía trước khi siết để mối nối kín đều.
• Bước 5 – Siết bu lông đối xứng: Siết các bu lông theo thứ tự đối xứng (đường chéo), mỗi lượt chỉ 1–2 vòng ren để nắp ép và vòng ngàm tiếp xúc đều quanh chu vi. Không siết dứt điểm từng bu lông vì sẽ làm méo nắp ép và hở gioăng. Mô-men siết tham khảo: bu lông M12 khoảng 55–65 Nm, M16 khoảng 95–120 Nm.
• Bước 6 – Chống tuột ống: Khớp nối cơ khí tiêu chuẩn không tự chống ống tuột ra khỏi thân dưới áp lực đẩy dọc trục. Vì vậy bắt buộc bố trí gối đỡ, mố chống xô hoặc biện pháp neo giữ ống, nhất là tại các điểm chuyển hướng, van hoặc đầu bịt. Đây là yêu cầu an toàn quan trọng, không được bỏ qua.
• Bước 7 – Thử kín: Sau khi lắp, cấp áp thử rò toàn mối nối và siết bổ sung nếu cần. Kiểm tra lại độ kín và lực siết sau một thời gian vận hành khi gioăng đã ổn định. Ghi nhận để theo dõi định kỳ, nhất là ở tuyến rung động hoặc nhiệt độ thay đổi.

Lỗi thường gặp và cách khắc phục

Sự cố ở khớp nối mềm chủ yếu do bề mặt ống, lực siết hoặc thiếu biện pháp chống tuột:

• Rò tại mối nối: Rò thường do bề mặt ống bẩn hoặc không tròn đều, gioăng lão hóa hoặc siết bu lông không đối xứng. Khi phát hiện, xả áp an toàn rồi làm sạch đầu ống và kiểm tra gioăng. Siết lại đối xứng đúng lực, thay gioăng nếu đã hỏng để khôi phục độ kín.
• Tuột ống khỏi khớp: Tuột ống xảy ra khi thiếu biện pháp chống xô, vì khớp tiêu chuẩn không tự giữ ống dưới áp lực đẩy. Hậu quả có thể là bung mối nối và mất áp toàn tuyến. Khắc phục bằng cách bổ sung mố hoặc gối chống xô, neo giữ ống theo đúng yêu cầu của nhà sản xuất.

Nguồn tham khảo: [1] Viking Johnson – MaxiFit Coupling Installation Instructions (IOM).

Câu hỏi thường gặp (FAQ)

Khớp nối mềm BE ngàm kim loại chống trượt được không?

Có. Vòng ngàm giữ bằng kim loại bấu vào thân ống khi siết bulong, giúp giữ ống không bị đẩy tuột dưới áp lực – đây chính là đặc tính “restraint” của sản phẩm.

Khớp nối BE nối được ống nào?

Nối được ống trơn gang, thép, gang dẻo, PVC và HDPE (dùng kèm ống lót/liner khi cần), một đầu bắt vào mặt bích van, bơm hoặc phụ kiện.

Chịu được áp lực bao nhiêu?

Khớp nối mềm BE gang cầu thường làm việc ở áp lực 10–16 bar tùy kích thước; vui lòng liên hệ T-Blue để chọn đúng theo áp suất thiết kế.

Khớp nối mềm có tháo lắp lại được không?

Có. Đây là mối nối cơ khí bằng bulong nên có thể nới lỏng để tháo, kiểm tra hoặc thay gioăng rồi lắp lại, rất thuận tiện cho bảo trì.

Lắp khớp nối mềm có nhanh không?

Rất nhanh. Vì là kiểu nối cơ khí bằng bulong, không cần hàn nhiệt nên một mối nối chỉ mất vài phút, phù hợp thi công gấp và sửa chữa.

Vòng ngàm lắp sai chiều có sao không?

Có. Vòng ngàm sai chiều sẽ không bấu vào ống nên mất khả năng chống trượt; cần lắp đúng chiều theo hướng dẫn để giữ ống dưới áp lực.
