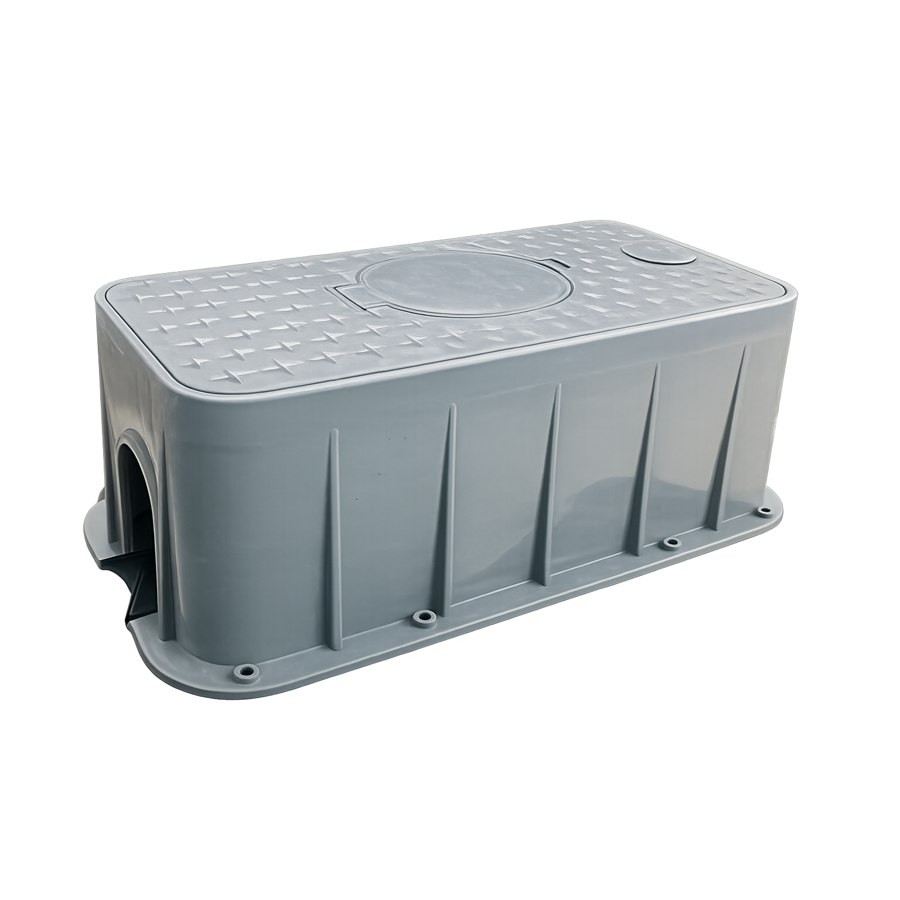

Hộp đồng hồ nhựa Model HDHN06D/X/G

Hộp bảo vệ đồng hồ nước HDHN06 là mẫu hộp cỡ lớn nhất trong dải sản phẩm, với khoang chứa rộng rãi để bảo vệ đồng hồ nước đường kính lớn (DN65 – DN100 trở lên) hoặc cụm đồng hồ và thiết bị đo cồng kềnh. Đây là lựa chọn cho các điểm đo lưu lượng rất lớn: đồng hồ tổng khu công nghiệp, trạm cấp nước, đầu vào khu đô thị, hoặc điểm đo phân vùng (DMA) quy mô lớn.

Ở các điểm đo lớn này, cụm đo thường gồm đồng hồ Woltmann cỡ lớn (hoặc đồng hồ điện từ), van khóa hai đầu, lọc, van một chiều và đoạn ống thẳng theo yêu cầu – tạo thành một cụm dài và nặng. Hộp HDHN06 với kích thước lớn nhất được thiết kế để chứa trọn và bảo vệ cụm đo quan trọng này khỏi thời tiết, va đập và can thiệp.

Hộp HDHN06 T-Blue cung cấp được chế tạo từ nhựa composite chịu lực, chống UV và ăn mòn, khoang rộng nhất, nắp khóa niêm phong, đáp ứng yêu cầu bảo vệ các điểm đo lưu lượng lớn trong công trình công nghiệp và hạ tầng cấp nước.

Điểm đo lưu lượng lớn và tầm quan trọng của HDHN06

Các điểm đo lưu lượng lớn – đầu vào khu công nghiệp, trạm cấp nước, đầu vùng cấp nước – là những “nút” quan trọng nhất trong mạng lưới, nơi số liệu đo quyết định khối lượng nước giao dịch khổng lồ và là cơ sở cho toàn bộ bài toán cân bằng và quản lý thất thoát của khu vực. Sai số hay hư hỏng tại các điểm này gây hậu quả lớn về tài chính và quản lý.

Do tầm quan trọng đó, đồng hồ tại các điểm đo lớn thường là thiết bị cao cấp, giá trị cao, và được lắp đặt cẩn thận với đầy đủ đoạn ống thẳng, phụ kiện bảo vệ. Việc bảo vệ toàn bộ cụm đo bằng hộp chắc chắn như HDHN06 là cần thiết để đảm bảo độ chính xác, tuổi thọ và tính toàn vẹn của số liệu.

Hộp HDHN06 tạo môi trường sạch, khô, an toàn cho cụm đo lớn, đồng thời cho phép tiếp cận để đọc số, kiểm tra và kiểm định định kỳ – những hoạt động thiết yếu với điểm đo quan trọng. Nắp niêm phong bảo vệ số liệu khỏi can thiệp trái phép.

Thông số kỹ thuật hộp HDHN06

Bảng dưới đây tổng hợp thông số kỹ thuật của hộp bảo vệ đồng hồ nước HDHN06. Khoang chứa lớn nhất trong dải được thiết kế cho đồng hồ cỡ lớn và cụm đo cồng kềnh.

Đồng hồ điện từ và đồng hồ Woltmann cỡ lớn có gì khác nhau?

Tại các điểm đo lớn, hai công nghệ đồng hồ phổ biến là Woltmann (cơ, tuabin) và điện từ (không có bộ phận chuyển động). Đồng hồ Woltmann cỡ lớn kinh tế, không cần nguồn điện, phù hợp nhiều ứng dụng; đồng hồ điện từ cho độ chính xác cao, dải đo rộng, đầu ra tín hiệu số để tích hợp giám sát từ xa, phù hợp điểm đo quan trọng cần theo dõi liên tục.

Dù dùng công nghệ nào, đồng hồ cỡ lớn đều cần được bảo vệ và lắp đặt đúng kỹ thuật. Với đồng hồ điện từ, hộp còn bảo vệ bộ chuyển đổi tín hiệu và đấu nối điện khỏi ẩm ướt; nhiều trường hợp bộ chuyển đổi được lắp tách rời trong tủ khô, còn cảm biến nằm trên đường ống trong hộp.

Hộp HDHN06 đủ rộng để chứa các loại đồng hồ cỡ lớn này cùng phụ kiện, đáp ứng yêu cầu không gian và bảo vệ. Việc chọn công nghệ đồng hồ và cấu hình hộp phù hợp được T-Blue tư vấn theo yêu cầu cụ thể của từng điểm đo.

Vật liệu, kết cấu và độ chịu tải của hộp đồng hồ

HDHN06 chế tạo từ nhựa composite/HDPE-PP chịu lực với phụ gia chống UV, chống ăn mòn và lão hóa. Ở kích thước lớn nhất, kết cấu hộp được gia cường để chịu được tải trọng đất (khi lắp âm) và tải trọng nắp. Vật liệu nhựa nhẹ hơn gang/bê tông giúp lắp đặt hộp cỡ lớn khả thi hơn, dù vẫn cần chuẩn bị móng đỡ vững chắc.

Do diện tích nắp lớn và vị trí lắp có thể chịu tải cao (sân, đường nội bộ khu công nghiệp), khả năng chịu tải của nắp cần được đặc biệt chú ý. Tiêu chuẩn EN 124 phân nhóm tải trọng nắp theo vị trí; với điểm đo ở khu vực có xe qua lại, cần chọn nắp nhóm tải cao hơn hoặc bố trí kết cấu bảo vệ nắp khỏi tải trực tiếp của bánh xe.

Nắp có cơ cấu khóa niêm phong chống can thiệp – yếu tố quan trọng với điểm đo giá trị cao. Bề mặt nhựa không gỉ, dễ vệ sinh, tuổi thọ cao khi lắp đặt và sử dụng đúng cách.

Ứng dụng của hộp HDHN06 trong thực tiễn

Hộp HDHN06 được sử dụng tại các cụm đo phức tạp gớm nhiều thiết bị

Hộp HDHN06 được dùng cho đồng hồ tổng khu công nghiệp, nhà máy, trạm cấp nước, đầu vào khu đô thị lớn, và điểm đo phân vùng DMA quy mô lớn. Nó cũng dùng cho các cụm đo phức tạp gồm nhiều thiết bị (đồng hồ, lọc, van) cần không gian rộng.

Trong quản lý mạng lưới cấp nước, các điểm đo lớn được bảo vệ bằng HDHN06 là những nút dữ liệu quan trọng nhất, cung cấp số liệu cho cân bằng nước toàn khu vực và tính toán thất thoát. Bảo vệ tốt các điểm này đảm bảo chất lượng dữ liệu cho toàn hệ thống quản lý.

Với khoang rộng nhất, kết cấu chịu lực và tính năng bảo vệ toàn diện, HDHN06 đáp ứng yêu cầu khắt khe của các điểm đo lưu lượng lớn trong công nghiệp và hạ tầng cấp nước quy mô lớn.

Lắp đặt, móng đỡ và bảo trì hộp đồng hồ đúng cách

Lắp đặt HDHN06 cho cụm đo lớn cần chuẩn bị móng đỡ vững chắc, bằng phẳng để chịu tải trọng cụm thiết bị nặng và giữ đồng hồ đúng vị trí, đúng đoạn ống thẳng yêu cầu. Với kiểu âm đất, đào hố đúng kích thước, làm móng và lớp thoát nước, đảm bảo nắp đủ chịu tải khu vực.

Bố trí cụm đo trong khoang sao cho có đủ không gian thao tác van, đọc số và tháo lắp đồng hồ để kiểm định định kỳ – điểm đo lớn thường phải kiểm định theo chu kỳ nghiêm ngặt. Sau lắp đặt, niêm phong nắp và áp dụng quy trình quản lý niêm phong chặt chẽ với số hiệu kẹp chì.

Bảo trì gồm vệ sinh định kỳ, kiểm tra độ kín cụm đấu nối, tình trạng đồng hồ, nắp và kết cấu hộp, kết hợp lịch kiểm định/hiệu chuẩn đồng hồ. Nhờ vật liệu nhựa không gỉ, bản thân hộp gần như không cần bảo dưỡng chống ăn mòn, cho tuổi thọ cao.

Tích hợp đọc số từ xa (AMR/AMI) của HDHN06 tại điểm đo lớn

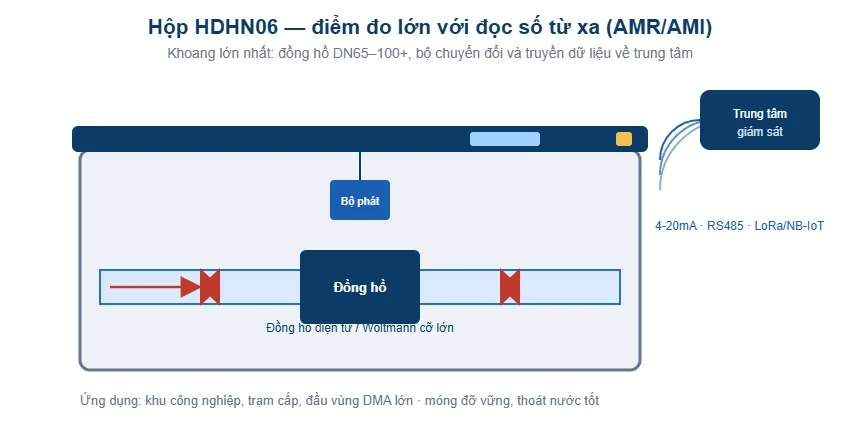

Các điểm đo lưu lượng lớn ngày càng được trang bị công nghệ đọc số từ xa để giám sát liên tục thay vì ghi số thủ công định kỳ. Hệ thống AMR (Automatic Meter Reading) và AMI (Advanced Metering Infrastructure) thu thập dữ liệu lưu lượng theo thời gian thực qua tín hiệu xung, 4-20mA hoặc truyền thông số (RS485/Modbus, LoRa, NB-IoT), gửi về trung tâm điều hành. Với đồng hồ tổng và điểm DMA, dữ liệu liên tục này cực kỳ giá trị cho phân tích thất thoát và phát hiện bất thường sớm.

Khi tích hợp đọc số từ xa, hộp bảo vệ HDHN06 cần bố trí không gian và đường đi cáp/anten cho thiết bị truyền tín hiệu, đồng thời bảo vệ các đầu nối điện khỏi ẩm ướt. Với đồng hồ điện từ, bộ chuyển đổi và module truyền thông thường được đặt trong phần khô ráo của hộp hoặc tủ phụ, còn cảm biến nằm trên đường ống. Việc thiết kế hộp và cụm đo có tính đến hạ tầng đọc số từ xa giúp điểm đo sẵn sàng cho chuyển đổi số của ngành nước.

T-Blue tư vấn khách hàng cấu hình điểm đo lớn tương thích với hệ thống giám sát từ xa, từ chọn đồng hồ có đầu ra phù hợp tới bố trí hộp và đường cáp, giúp dữ liệu đo được khai thác tối đa cho công tác quản lý vận hành hiện đại.

Tổng quan dải hộp HDHN03 đến HDHN06

Dải hộp bảo vệ đồng hồ HDHN03–HDHN06 tạo thành một hệ sản phẩm đầy đủ, phủ mọi cỡ đồng hồ từ hộ gia đình tới điểm đo công nghiệp lớn. HDHN03 cho đồng hồ hộ gia đình DN15–20; HDHN04 cho đồng hồ cỡ trung DN25–32 và cụm nhỏ; HDHN05 cho đồng hồ tổng DN40–50 và cụm chung cư; HDHN06 cho đồng hồ lớn DN65–100+ và các điểm đo công nghiệp, DMA lớn.

Việc có sẵn dải cỡ đầy đủ với cùng chất liệu, cùng triết lý thiết kế (chống UV, chống ăn mòn, nắp niêm phong, ô đọc số) mang lại lợi ích lớn cho các dự án cấp nước: chuẩn hóa vật tư, đồng bộ mỹ quan, dễ quản lý và bảo trì. Nhà thầu chỉ cần chọn đúng cỡ hộp cho từng điểm đấu nối theo cỡ đồng hồ, mà không phải tìm nhiều nguồn cung khác nhau.

T-Blue cung cấp trọn dải hộp bảo vệ đồng hồ HDHN03–HDHN06, hỗ trợ khách hàng lập danh mục vật tư theo từng loại điểm đấu nối và cung ứng đồng bộ cho toàn dự án, đảm bảo mọi đồng hồ trong mạng lưới đều được bảo vệ đúng cách với giải pháp tối ưu chi phí.

Sản phẩm liên quan

Tham khảo thêm các cỡ hộp bảo vệ đồng hồ khác của T-Blue:

• Hộp bảo vệ đồng hồ HDHN05 — cỡ lớn
• Hộp bảo vệ đồng hồ HDHN03 — cỡ nhỏ, hộ gia đình
• Xem toàn bộ danh mục Hộp bảo vệ đồng hồ

Liên hệ và báo giá HDHN06 tại T-Blue

Để được tư vấn lựa chọn hộp bảo vệ đồng hồ nước HDHN06 phù hợp với cỡ đồng hồ, cấu hình cụm đo, kiểu lắp và yêu cầu chịu tải, quý khách vui lòng liên hệ đội ngũ T-Blue. Chúng tôi sẽ tư vấn phương án phù hợp và báo giá theo nhu cầu thực tế của công trình.

T-Blue hỗ trợ lựa chọn đúng kích thước hộp cho các điểm đo lớn, đồng thời cung cấp đồng bộ hộp bảo vệ và thiết bị đo theo cấu hình, giúp thuận tiện trong quá trình lắp đặt và triển khai hệ thống cấp nước cho toàn dự án.

Nguồn tham khảo

[1] EN 124 — Gully tops and manhole tops (tham chiếu phân nhóm tải trọng nắp). en-standard.eu.

[2] ISO 4064 / OIML R49 — Water meters. oiml.org. [2] Tài liệu kỹ thuật T-BLUE – Catalogue hộp nhựa bảo vệ đồng hồ (Water Meter Box): nhựa PP/HDPE dẻo dai, có nắp che khóa, không han gỉ.

Câu hỏi thường gặp về hộp HDHN06

HDHN06 dùng cho đồng hồ cỡ nào?

Cỡ lớn nhất trong dải, phù hợp đồng hồ DN65–DN100 trở lên hoặc cụm đo cồng kềnh gồm đồng hồ, van, lọc và đoạn ống thẳng.

Có lắp được đồng hồ điện từ không?

Có. Khoang rộng đủ chứa cảm biến điện từ và phụ kiện; bộ chuyển đổi và module truyền thông nên đặt nơi khô ráo, bảo vệ đấu nối điện khỏi ẩm.

Có cần móng đỡ không?

Với cụm đo lớn và nặng, nên chuẩn bị móng đỡ vững, bằng phẳng và bố trí thoát nước tốt để đảm bảo đồng hồ đúng vị trí và hộp bền lâu.
