Khớp chống rung cao su nối ren

Khớp chống rung cao su nối ren là phụ kiện giảm chấn có thân cao su đàn hồi và hai đầu kết nối kiểu ren, dùng cho đường ống cỡ nhỏ. Khớp hấp thụ rung động, giảm tiếng ồn và bù chuyển vị nhỏ giữa bơm và đường ống, với ưu điểm lắp nhanh bằng cách vặn ren mà không cần mặt bích và bu lông.

Ở các hệ bơm dân dụng, hệ cấp nước tòa nhà, máy bơm tăng áp và tuyến ống nhỏ, việc lắp khớp mặt bích đôi khi cồng kềnh và tốn không gian. Khớp chống rung cao su nối ren là giải pháp gọn nhẹ, kinh tế cho những vị trí này. Bài viết dưới đây trình bày cấu tạo, nguyên lý, thông số kỹ thuật và ứng dụng của khớp chống rung cao su nối ren.

Khớp chống rung cao su nối ren là gì?

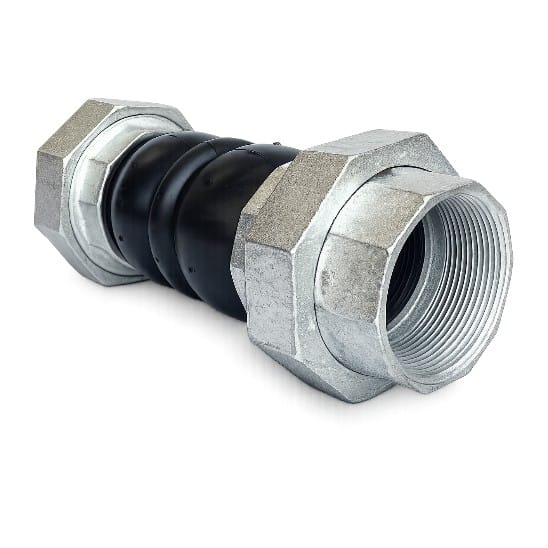

Khớp chống rung cao su nối ren là phụ kiện có thân cao su lưu hóa gia cường sợi (thường một cầu), hai đầu là đầu nối ren – có thể là ren trong hoặc ren ngoài, thường kèm đai ốc xoay (union) để lắp và tháo dễ dàng. Khối cao su mềm cho phép hấp thụ rung và bù chuyển vị nhỏ.

Chức năng giống khớp chống rung mặt bích: cách ly rung động và tiếng ồn từ bơm, bù lệch trục/góc nhỏ và giãn nở nhẹ. Điểm khác biệt là kiểu kết nối ren, phù hợp cho đường ống cỡ nhỏ nơi dùng ren là chuẩn.

Kiểu ren giúp lắp nhanh, không cần bích và bu lông, tiết kiệm không gian – rất tiện cho hệ bơm dân dụng và các tuyến ống nhỏ trong nhà.

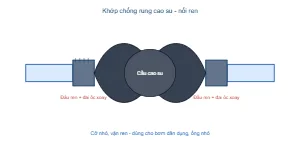

Cấu tạo chi tiết

Khớp chống rung cao su nối ren gồm các bộ phận chính:

Thân cao su là khối cầu lưu hóa gia cường nhiều lớp sợi, lớp trong tiếp xúc lưu chất (EPDM cho nước, NBR cho dầu). Hai đầu là đầu nối ren bằng thép mạ kẽm hoặc inox, thường có đai ốc xoay (rắc co) để căn và siết mà không phải xoay cả thân khớp.

Đai ốc xoay là chi tiết tiện lợi: khi lắp, chỉ cần vặn đai ốc vào ren đối tiếp, thân cao su đứng yên nên không bị xoắn. Chất lượng cao su và số lớp gia cường quyết định khả năng chịu áp và tuổi thọ. Đầu ren cần đạt tiêu chuẩn (BSP) để kín và tương thích.

Nguyên lý hoạt động

Nguyên lý giống các khớp chống rung cao su khác, dựa trên tính đàn hồi và giảm chấn của cao su.

Khối cao su đàn hồi biến dạng và tiêu tán năng lượng rung khi bơm hoạt động, ngăn rung truyền vào đường ống và ngược lại. Đồng thời khớp hấp thụ lệch trục, lệch góc nhỏ và giãn nở, giảm ứng suất lên mối nối ren và thiết bị.

Nhờ đó hệ vận hành êm hơn, giảm tiếng ồn và bảo vệ đường ống khỏi mỏi do rung. Như các khớp cao su khác, khớp nối ren chịu lực đẩy áp lực hạn chế, nên phù hợp áp thấp – trung bình của các hệ cỡ nhỏ.

Thông số kỹ thuật

Bảng thông số kỹ thuật tiêu biểu của khớp chống rung cao su nối ren:

Bảng vật liệu chi tiết

Vật liệu các bộ phận của khớp chống rung cao su nối ren:

Ưu điểm nổi bật

Khớp chống rung cao su nối ren có nhiều ưu điểm cho hệ ống nhỏ:

Lắp nhanh bằng cách vặn ren, không cần bích và bu lông, tiết kiệm không gian và chi phí. Đai ốc xoay giúp lắp/tháo dễ mà không xoắn thân cao su. Giảm rung và tiếng ồn hiệu quả, bù lệch nhỏ, bảo vệ bơm và đường ống.

Kích thước gọn, phù hợp hệ bơm dân dụng và tuyến ống nhỏ trong nhà. Giá kinh tế, dễ thay thế. Đây là lựa chọn tối ưu cho cụm bơm cỡ nhỏ cần chống rung.

Ứng dụng thực tế

Khớp chống rung cao su nối ren được dùng phổ biến cho hệ cỡ nhỏ:

Điển hình là đầu hút/đẩy của bơm tăng áp dân dụng, bơm nước sinh hoạt, hệ cấp nước căn hộ, hệ nước nóng năng lượng mặt trời và các tuyến ống nhỏ có rung động. Khớp cũng dùng trong hệ HVAC nhỏ và thiết bị gia dụng cần cách ly rung.

Nhờ kiểu ren gọn nhẹ, khớp rất tiện cho các vị trí chật hẹp và hệ ống nhỏ nơi mặt bích không phù hợp.

Phân biệt khớp nối ren và khớp mặt bích

Cùng chức năng chống rung, hai kiểu kết nối phù hợp cỡ ống khác nhau:

Khớp nối ren gọn nhẹ, lắp nhanh, phù hợp cỡ nhỏ (thường đến DN80) và áp thấp – trung bình, dùng nhiều trong dân dụng. Khớp mặt bích chịu áp và cỡ lớn tốt hơn, dễ tháo lắp cho bảo trì, dùng cho cỡ trung – lớn trong công nghiệp và tòa nhà.

Chọn khớp nối ren cho hệ nhỏ, tiết kiệm; chọn khớp mặt bích cho hệ lớn, áp cao. Việc chọn đúng kiểu kết nối giúp lắp đặt thuận tiện và an toàn.

Hướng dẫn lắp đặt

Lắp đúng kỹ thuật giúp khớp kín và giảm rung tốt:

Vệ sinh ren, quấn băng tan hoặc dùng keo làm kín ren khi lắp; dùng đai ốc xoay để căn và siết, giữ thân cao su không bị xoắn. Không siết quá lực gây nứt đầu ren hoặc hỏng cổ cao su. Lắp khớp sát đầu bơm để cách ly rung tốt nhất.

Tránh để cao su tiếp xúc dầu mỡ không tương thích, hóa chất và nguồn nhiệt. Bố trí giá đỡ để khớp không gánh trọng lượng ống. Sau khi lắp, thử áp kiểm tra rò rỉ tại các đầu ren.

Khớp chống rung trong hệ bơm tăng áp dân dụng

Bơm tăng áp là thiết bị phổ biến trong nhà ở, chung cư và tòa nhà nhỏ, và cũng là nguồn rung động, tiếng ồn thường gây phiền toái. Khớp chống rung cao su nối ren là giải pháp đơn giản, hiệu quả cho vấn đề này.

Khi bơm tăng áp hoạt động, đặc biệt là bơm bật/tắt liên tục theo nhu cầu dùng nước, rung động và tiếng “gõ” đường ống có thể truyền khắp căn nhà qua hệ ống nối cứng. Lắp khớp chống rung cao su nối ren ngay tại đầu hút và đầu đẩy của bơm giúp cách ly rung, giảm tiếng ồn đáng kể và bảo vệ các mối nối ren vốn dễ lỏng, rò do rung lâu ngày.

Vì hệ dân dụng thường dùng ống cỡ nhỏ và kết nối ren, khớp nối ren là lựa chọn phù hợp nhất: gọn, lắp nhanh, giá hợp lý. Đây là một nâng cấp nhỏ nhưng mang lại sự khác biệt lớn về độ êm và độ bền cho hệ bơm gia đình.

Lưu ý khi kết hợp với các phụ kiện khác

Để cụm bơm dân dụng vận hành tối ưu, khớp chống rung thường được lắp cùng một số phụ kiện bổ trợ.

Van một chiều ngăn dòng chảy ngược khi bơm ngừng; van khóa để cô lập bơm khi bảo trì; và đôi khi bình tích áp để giảm số lần bơm bật/tắt. Khớp chống rung nên được lắp giữa bơm và các phụ kiện này để cách ly rung cho toàn cụm. Cần chú ý thứ tự lắp và chừa đủ không gian thao tác.

Khi kết hợp nhiều phụ kiện trên tuyến nhỏ, việc chọn đồng bộ cỡ và kiểu ren giúp lắp đặt gọn gàng, kín và dễ bảo trì. T-Blue có thể tư vấn trọn bộ phụ kiện cho cụm bơm dân dụng để khách hàng lắp đặt thuận tiện.

Vì sao chọn khớp chống rung tại T-Blue?

T-Blue cung cấp đầy đủ khớp chống rung cao su nối ren và mặt bích, cùng khớp mềm inox, cho mọi cỡ và điều kiện.

Chúng tôi tư vấn chọn đúng loại cao su, kiểu kết nối và cỡ theo hệ bơm; cung cấp chứng từ và giao hàng nhanh trên toàn quốc. Với hệ dân dụng, đội ngũ hỗ trợ chọn khớp và phụ kiện đồng bộ để cụm bơm vận hành êm và bền.

Câu hỏi thường gặp (FAQ)

Khớp nối ren dùng cho cỡ ống nào? Thường cho cỡ nhỏ đến DN80 (¾”–3″). Cỡ lớn hơn nên dùng khớp mặt bích để chịu áp và dễ tháo lắp.

Đầu ren là ren trong hay ren ngoài? Tùy model, có cả hai loại theo chuẩn BSP, thường kèm đai ốc xoay. Cần xác định kiểu ren của thiết bị đối tiếp để chọn đúng.

Khớp cao su nối ren chịu nhiệt bao nhiêu? Tùy cao su, EPDM thường tới khoảng 90°C với nước. Nhiệt độ cao hơn nên dùng khớp inox thay vì cao su.

Có cần bôi trơn hay xử lý ren khi lắp? Nên quấn băng tan hoặc dùng keo làm kín ren để bảo đảm kín, và dùng đai ốc xoay để tránh xoắn thân cao su khi siết.

Khớp nối ren có tự tháo lắp lại được không? Có, nhờ đai ốc xoay, khớp tháo lắp lại thuận tiện cho bảo trì bơm; nên kiểm tra và quấn lại băng tan ở đầu ren khi lắp lại để bảo đảm kín.

Cao su khớp có ảnh hưởng chất lượng nước không? Với cao su EPDM đạt yêu cầu tiếp xúc nước sạch, khớp an toàn cho nước sinh hoạt; nên chọn sản phẩm có nguồn gốc và chứng từ rõ ràng để bảo đảm cao su đạt chuẩn.

Khớp nối ren lắp cho ống nhựa được không? Được, miễn phía ống nhựa có đầu ren tương thích (qua rắc co hoặc phụ kiện ren); cần chọn đúng chuẩn ren và làm kín ren cẩn thận để mối nối không rò.

Bao lâu nên kiểm tra khớp chống rung một lần? Nên kiểm tra định kỳ 6–12 tháng: quan sát cao su có bị chai, nứt, phồng; kiểm tra đầu ren không rò; thay khớp khi cao su đã xuống cấp để tránh sự cố bung, rò trong vận hành.

Sản phẩm liên quan

Khớp chống rung cao su nối ren thường lắp cùng các khớp và phụ kiện sau cho hệ ống cỡ nhỏ:

• Khớp chống rung cao su mặt bích inox – bản mặt bích cho đường ống cỡ trung – lớn.
• Khớp chống rung cao su mặt bích gang – khớp cao su mặt bích gang, phương án kinh tế.
• Khớp co giãn inox (lưới bện) – khớp mềm inox lưới bện cho nhiệt độ cao.

Xem thêm nhóm khớp chống rung – co giãn trong danh mục Khớp chống rung co giãn.

Liên hệ & báo giá

Để nhận báo giá khớp chống rung cao su nối ren đúng cỡ, kiểu ren và loại cao su, quý khách vui lòng liên hệ T-Blue. Chúng tôi tư vấn chọn khớp phù hợp hệ bơm cỡ nhỏ và điều kiện làm việc.

Sản phẩm thân cao su gia cường, đầu ren đạt chuẩn, kèm chứng từ, giao nhanh toàn quốc. Vui lòng cung cấp cỡ ống, kiểu ren và loại lưu chất để được tư vấn chính xác.
