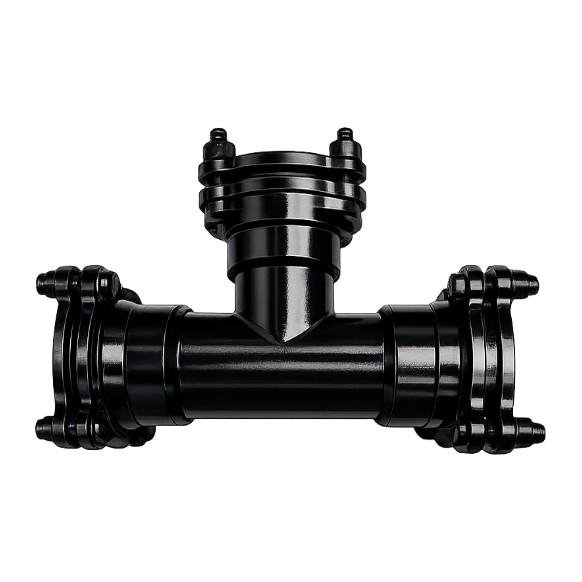

Tê gang EN877 FFF 90°

Tê gang EN877 FFF 90° là phụ kiện gang dùng để kết nối và phân nhánh đường ống theo góc vuông 90°, với ba đầu kết nối dạng FFF phù hợp hệ thống thoát nước. Sản phẩm thường được lắp tại các vị trí gom nhánh vào trục đứng, giúp bố trí đường ống gọn và thuận tiện trong hộp kỹ thuật. Tê gang EN877 90° phù hợp cho hệ thống thoát nước thải, nước mưa của nhà cao tầng, chung cư, khách sạn, bệnh viện và công trình thương mại.

Tê gang EN877 FFF 90° là gì?

Tê gang EN877 FFF 90° là phụ kiện rẽ nhánh hình chữ T dùng cho hệ thống thoát nước bằng gang theo tiêu chuẩn EN 877. Sản phẩm có ba đầu nối đều là đầu trơn không bát (socketless), ký hiệu “FFF” thể hiện cả ba đầu cùng kiểu với nhánh rẽ vuông góc 90° so với trục ống chính. Đây là dòng gang thoát nước áp lực thấp (SML/SMU), khác hoàn toàn với phụ kiện gang cầu cấp nước có áp: các đầu ống được nối với nhau bằng khớp kẹp inox kèm gioăng cao su EPDM, không dùng mặt bích hay bát nong.

Gang EN 877 được phủ lớp sơn epoxy (thường màu đỏ, cam hoặc đen) cả trong lẫn ngoài, tạo bề mặt trơn nhẵn chống bám cặn và chống ăn mòn. Vật liệu gang kết hợp lớp phủ giúp hệ thống thoát nước có khả năng chống cháy (không bắt lửa), cách âm tốt và tuổi thọ cao, những ưu điểm khiến gang EN 877 được ưa chuộng cho nhà cao tầng, bệnh viện, khách sạn và công trình yêu cầu phòng cháy nghiêm ngặt. Tê 90° dùng để đấu một nhánh thoát ngang hoặc nhánh gom vào trục đứng/ống chính tại góc vuông. Trong cùng họ EN 877 còn có Y gang EN877 45° (nhánh xiên) và thập gang EN877 bốn nhánh, việc chọn tê 90° hay Y 45° phụ thuộc yêu cầu dòng chảy và không gian lắp đặt.

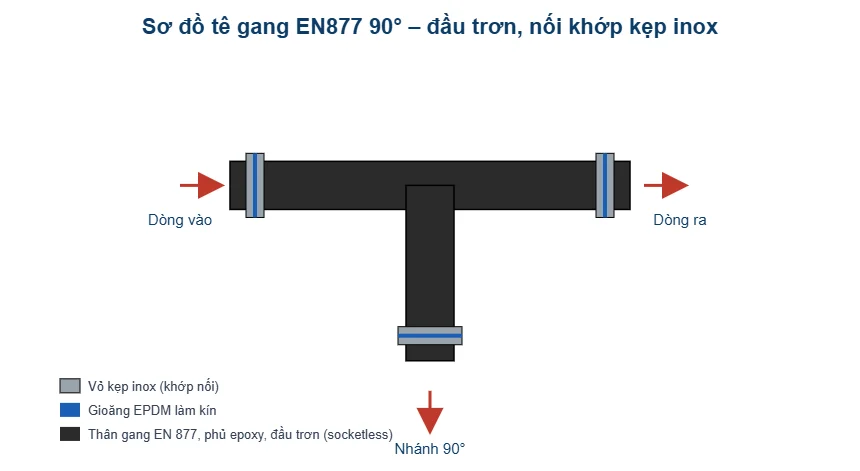

Cấu tạo và vật liệu tê EN877

Thân tê đúc liền khối từ gang theo EN 877, độ bền cơ học cao, chịu được va đập và tải trọng khi lắp trong hộp kỹ thuật hoặc chôn ngầm. Ba đầu ống để trơn, gia công phẳng và tròn đều để khớp kẹp ôm khít, đảm bảo kín nước. Bên trong lòng tê tráng lớp epoxy nhẵn giúp nước và cặn thoát nhanh, hạn chế tắc nghẽn; bên ngoài phủ epoxy chống ăn mòn.

Mối nối của hệ EN 877 gồm ba bộ phận: gioăng EPDM ôm quanh khe hở hai đầu ống, vỏ kẹp inox (thường inox 304/316) bao ngoài gioăng, và vít siết để bó chặt. Cấu tạo khớp kẹp cho phép tháo lắp nhanh, chịu được giãn nở nhiệt và lún nhẹ của công trình mà không rò rỉ. EPDM bền với nước thải sinh hoạt, chịu nhiệt độ nước xả cao trong thời gian ngắn và không lão hóa nhanh. Khác với gang cầu cấp nước dùng mối bích siết bu lông, hệ EN 877 socketless ưu tiên tốc độ thi công và tính linh hoạt rất phù hợp trục thoát đứng nhiều tầng, nơi cần lắp nhanh và giảm rung ồn.

Thông số kỹ thuật tê gang EN877 FFF 90°

Bảng dưới đây tổng hợp thông số kích thước cơ bản của phụ kiện gang EN 877 theo dải DN thông dụng. Đường kính ngoài (OD) và bề dày thành là các giá trị tiêu chuẩn hóa theo EN 877, dùng để chọn đúng cỡ khớp kẹp và kiểm tra tương thích khi đấu nối với ống cùng hệ.

EN 877 là hệ thoát nước làm việc ở áp suất thấp (trọng lực), không dùng cho đường ống cấp nước có áp cao. Với các cỡ lớn (từ DN200) nên dùng khớp kẹp bản rộng hai vòng vít để tăng lực bó và độ kín. Kích thước chi tiết mặt-đến-tâm nhánh của tê lấy theo catalogue của lô hàng cụ thể.

Nguyên lý và ưu điểm của hệ thoát nước gang EN877

Ứng dụng của tê EN877 90°

Hướng dẫn lắp đặt tê EN877 bằng khớp kẹp

Để tê gang EN877 FFF 90° bằng khớp kẹp được lắp đặt chắc chắn, kín nước và hạn chế các lỗi phát sinh trong quá trình sử dụng, cần thực hiện lần lượt các bước từ chuẩn bị đầu ống, lắp gioăng đến siết khớp và thử kín. Các bước thực hiện cụ thể như sau:

• Bước 1: Cắt và làm sạch đầu ống: Nếu cần cắt ống cho vừa, dùng dụng cụ cắt chuyên dụng để mặt cắt vuông góc và phẳng. Làm sạch bụi, ba via ở hai đầu ống và đầu tê; kiểm tra không có vết nứt lớp phủ epoxy tại vùng tiếp xúc gioăng.
• Bước 2: Lắp gioăng EPDM và căn khe hở: Lồng gioăng EPDM vào vị trí, đưa hai đầu ống sát nhau đúng khe hở khuyến nghị của nhà sản xuất khớp nối, không để hai đầu chạm cứng nhau nhằm chừa khoảng giãn nở. Căn cho hai đầu ống đồng tâm để gioăng ép đều quanh chu vi.
• Bước 3: Đặt vỏ kẹp inox và siết vít: Trùm vỏ kẹp inox ra ngoài gioăng, căn giữa mối nối. Siết vít đều tay tới lực khuyến nghị của khớp nối, với khớp hai vít nên siết luân phiên để lực bó phân bố đều quanh ống. Tránh siết quá lực gây biến dạng vỏ kẹp hoặc cắn gioăng.
• Bước 4: Cố định và thử kín: Ống đứng cần được đỡ và cố định bằng đai treo tại các cao độ quy định để khớp nối không chịu toàn bộ tải trọng ống. Sau khi lắp, thử kín bằng nước theo quy định thi công thoát nước, kiểm tra các mối khớp trước khi đóng hộp kỹ thuật.

Lỗi thường gặp và cách khắc phục

Để đảm bảo tê EN877 bằng khớp kẹp hoạt động ổn định và duy trì độ kín trong quá trình sử dụng, cần lưu ý một số lỗi có thể phát sinh khi lắp đặt và vận hành. Dưới đây là các lỗi thường gặp cùng nguyên nhân và cách khắc phục:

• Rò rỉ tại khớp kẹp: Nguyên nhân do đầu ống lệch tâm, gioăng lắp vênh, mặt cắt ống không phẳng hoặc vít siết chưa đủ/không đều. Khắc phục bằng cách nới khớp, căn lại đồng tâm, kiểm tra gioăng và siết lại đều tay. Nếu gioăng rách hoặc chai thì thay mới.
• Ống rung, ồn khi thoát nước: Thường do thiếu đai đỡ hoặc đai đỡ lỏng. Bổ sung/siết lại đai treo tại các cao độ quy định để cố định trục đứng, giảm rung truyền qua kết cấu.
• Ăn mòn vỏ kẹp: Nếu dùng vỏ kẹp inox kém chất lượng trong môi trường ẩm/hóa chất, vỏ có thể bị gỉ. Nên chọn khớp kẹp inox 304 hoặc 316 tùy môi trường, và kiểm tra định kỳ trong hộp kỹ thuật ẩm.

So sánh tê 90° và Y 45° trong hệ EN877

Để lựa chọn đúng phụ kiện EN877 cho từng vị trí phân nhánh, có thể so sánh tê 90° và Y 45° dựa trên hướng rẽ, không gian lắp đặt và đặc điểm dòng chảy. Bảng dưới đây giúp làm rõ sự khác biệt và hỗ trợ lựa chọn phù hợp cho hệ thống thoát nước.

Bảo trì hệ thoát nước gang EN877

Để hệ thoát nước tê gang EN877 FFF 90°  duy trì độ bền và hiệu quả sử dụng lâu dài, cần kiểm tra định kỳ lớp phủ bảo vệ, khớp nối và các vị trí có nguy cơ phát sinh sự cố. Các hạng mục bảo trì quan trọng gồm:

• Kiểm tra khớp kẹp inox: Kiểm tra tình trạng gỉ sét, vít bị lỏng hoặc dấu hiệu bất thường tại các mối nối; siết lại khi cần thiết.
• Kiểm tra gioăng và lớp phủ: Kiểm tra gioăng tại khớp nối cùng lớp phủ epoxy trên thân ống, đặc biệt trong hộp kỹ thuật hoặc khu vực có độ ẩm cao.
• Bố trí cửa thăm, thông tắc: Tại các vị trí dễ tích tụ chất thải như tê gom nhánh, nên bố trí cửa thăm hoặc điểm thông tắc gần đó để thuận tiện vệ sinh và bảo trì.
• Xử lý lớp epoxy bị hư hỏng: Khi lớp epoxy bị trầy xước, bong tróc và làm lộ nền gang, cần làm sạch khu vực bị ảnh hưởng và phủ lại vật liệu chống ăn mòn phù hợp.
• Bảo trì định kỳ: Thực hiện kiểm tra và xử lý kịp thời giúp hệ thống thoát nước gang EN877 duy trì khả năng chống cháy, cách âm và độ bền trong suốt vòng đời công trình.

Tiêu chí chọn mua tê gang EN877 90°

Khi chọn mua tê gang EN 877, cần chú ý đồng bộ ba yếu tố. Thứ nhất là đường kính danh nghĩa DN phải khớp với ống và các phụ kiện cùng tuyến để khớp kẹp ôm khít, sai lệch OD dù nhỏ cũng khiến khớp không kín. Thứ hai là chất lượng lớp phủ epoxy: lớp sơn trong lòng phải nhẵn, đều, không bong rộp, vì đây là yếu tố quyết định khả năng chống ăn mòn và chống bám cặn suốt vòng đời. Thứ ba là khớp kẹp và gioăng đi kèm: nên chọn vỏ kẹp inox 304/316 và gioăng EPDM chính hãng, tránh hàng trôi nổi dễ gỉ vít và lão hóa gioăng.

Ngoài ra, nên mua phụ kiện, ống và khớp nối trong cùng một hệ EN 877 đồng bộ để đảm bảo dung sai lắp ghép và tính tương thích. Việc mua lẻ ghép nhiều nguồn dễ dẫn tới lệch kích thước, khó siết kín và phát sinh rò rỉ về sau. T-Blue cung cấp trọn hệ EN 877 đồng bộ nên khách hàng yên tâm về khả năng lắp lẫn giữa các chi tiết.

Sản phẩm liên quan

• Thập gang EN877 FFFF (bốn nhánh)
• Y gang EN877 FFF 45°
• Côn thu gang EN877 FF
• Xem tất cả phụ kiện gang EN877 T-Blue

Câu hỏi thường gặp (FAQ)

“FFF” trong tên sản phẩm nghĩa là gì?

Là ký hiệu cho biết cả ba đầu của tê đều là đầu trơn (socketless) cùng kiểu, nối bằng khớp kẹp, không phải mặt bích.

Gang EN877 dùng cho cấp nước có áp được không?

Không. Đây là hệ thoát nước trọng lực áp thấp, cấp nước có áp phải dùng gang cầu ISO 2531/EN 545.

Vì sao chọn gang EN877 thay vì ống nhựa?

Vì khả năng chống cháy, cách âm và độ bền vượt trội, đặc biệt quan trọng với nhà cao tầng, bệnh viện, khách sạn.

Khớp kẹp nên dùng loại inox nào?

Inox 304 cho môi trường thông thường, inox 316 cho môi trường ăn mòn mạnh hơn.

Liên hệ & báo giá tê gang EN877 90° tại T-Blue

T-Blue cung cấp tê gang EN877 90° cùng trọn bộ phụ kiện gang thoát nước như Y, thập, cút, côn thu và khớp kẹp inox đồng bộ, dải DN50–DN300, phủ epoxy trong ngoài. Sản phẩm phù hợp cho hệ thống thoát nước công trình, đặc biệt các tuyến ống cần phân nhánh chắc chắn và đồng bộ theo tiêu chuẩn EN 877. Quý khách liên hệ T-Blue để nhận báo giá tê gang EN877 90° theo DN và số lượng sử dụng.

Đội ngũ kỹ thuật T-Blue hỗ trợ tư vấn lựa chọn phụ kiện phù hợp với thiết kế và nhu cầu thi công hệ thống thoát nước nhà cao tầng. Chúng tôi hỗ trợ bóc tách khối lượng, lựa chọn đồng bộ ống, phụ kiện và khớp kẹp theo từng hạng mục công trình. Liên hệ T-Blue để được tư vấn giải pháp gang EN877 hoàn chỉnh và báo giá chi tiết.

Nguồn tham khảo:
EN 877 – Cast iron pipes and fittings, their joints and accessories for the evacuation of water from buildings. iteh/EN 877
