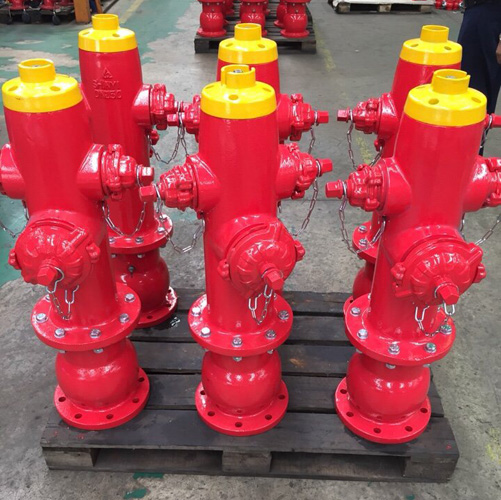

Trụ cứu hỏa Tomoken

Trụ cứu hỏa Tomoken là thiết bị lấy nước cố định trong hệ thống PCCC, được sử dụng tại khu dân cư, nhà máy, khu công nghiệp, kho bãi, cảng và các công trình có yêu cầu cấp nước chữa cháy. Sản phẩm có các cấu hình 2 cửa, 3 cửa và 4 cửa, thân gang, trục van hợp kim đồng, đáp ứng nhu cầu đấu nối vòi và cấp nước theo thiết kế hệ thống. Tùy quy mô công trình, số cửa, đường kính và lưu lượng chữa cháy, người dùng có thể lựa chọn loại trụ Tomoken phù hợp với phương án lắp đặt.

Trụ cứu hỏa Tomoken là gì?

Trụ cứu hỏa Tomoken là trụ cấp nước chữa cháy thân đúc gang do thương hiệu Tomoken cung cấp, dùng để lấy nước áp lực từ mạng cấp nước phục vụ chữa cháy. Điểm nổi bật của dòng Tomoken là đa dạng số cửa ra: có loại 2 cửa (2 × DN65), loại 3 cửa (một cửa lớn 110mm và cửa nhỏ 68mm), và loại 4 cửa (thân DN150) đáp ứng nhiều quy mô công trình khác nhau. Trục van chính thường dùng hợp kim đồng (bronze) chống ăn mòn, thân đúc gang dạng chữ Y, phủ sơn tĩnh điện/epoxy màu đỏ.

Các dòng trụ Tomoken chế tạo theo tiêu chuẩn Việt Nam về thiết bị chữa cháy TCVN 6379:1998 (trụ nước chữa cháy) và TCVN 5739:1993 (thiết bị chữa cháy – đầu nối) bảo đảm khớp nối tương thích với vòi và thiết bị PCCC tiêu chuẩn. Loại 4 cửa dùng lớp phủ epoxy dày khoảng 300µm, có tùy chọn màu đỏ hoặc vàng, dải nhiệt độ làm việc rộng. Trụ Tomoken hoạt động trong hệ thống cấp nước chữa cháy cùng họng tiếp nước, vòi cứu hỏa và mạng ống. So với trụ cứu hỏa Shinyi (dòng FHDH/FHDF gang cầu), Tomoken nổi bật ở sự đa dạng số cửa và cơ cấu van xoay nhiều loại, phù hợp lựa chọn theo yêu cầu lưu lượng và số họng đấu đồng thời.

Cấu tạo trụ cứu hỏa Tomoken

Trụ cứu hỏa Tomoken gồm thân trụ bằng gang chịu áp, dạng chữ Y ở các dòng nhiều cửa, đầu trụ tích hợp các cửa ra để đấu nối vòi chữa cháy, cụm van đóng mở điều khiển bằng ty van từ phía trên và mặt bích chân trụ kết nối với tuyến ống. Trục van chính bằng hợp kim đồng có khả năng chống ăn mòn, hỗ trợ vận hành ổn định ngay cả sau thời gian dài không sử dụng, phù hợp với yêu cầu sẵn sàng của thiết bị PCCC. Tùy từng vị trí, các chi tiết của trụ có thể sử dụng vật liệu gang, thép không gỉ và nhựa để đáp ứng yêu cầu về độ bền và khả năng vận hành.

Trụ Tomoken loại 2 cửa có hành trình van 50 mm, mở hoàn toàn sau khoảng 12 vòng xoay, mặt bích chân có vòng lỗ K = 160 mm và lỗ φ16, khối lượng khoảng 20 kg, phù hợp với các công trình vừa và nhỏ. Loại 3 cửa có khối lượng khoảng 150 kg, hành trình van 30 mm và chỉ cần khoảng 2 vòng xoay để mở, mặt bích có vòng lỗ K = 280 mm, chiều cao nổi trên mặt đất khoảng 750 mm, phù hợp nơi cần nhiều họng đấu đồng thời. Loại 4 cửa sử dụng thân DN150, đáp ứng nhu cầu lưu lượng và số họng lớn hơn, đồng thời có khả năng xoay đầu 360° để linh hoạt định hướng cửa ra theo điều kiện lắp đặt.

Thông số kỹ thuật trụ cứu hỏa Tomoken

Các thông số trên là dữ liệu tham khảo của từng dòng, khi chọn cần đối chiếu catalogue chính hãng theo mã sản phẩm cụ thể và yêu cầu lưu lượng, áp lực của mạng cấp nước chữa cháy tại điểm lắp. Trụ phải được kiểm định theo quy định PCCC trước khi đưa vào sử dụng. Bảng dưới so sánh thông số ba dòng trụ Tomoken theo số cửa ra, giúp chọn loại phù hợp quy mô công trình:

Nguyên lý hoạt động và ưu điểm

Khi lấy nước, người vận hành dùng chìa khóa chuyên dụng xoay ty van trên đỉnh trụ cứu hỏa Tomoken để mở cụm van, đưa nước từ tuyến ống lên thân trụ và ra các cửa đấu vòi. Số vòng xoay tùy dòng sản phẩm, khoảng 12 vòng với loại 2 cửa và 2 vòng với loại 3 cửa, trong đó loại mở nhanh cần thao tác dứt khoát, có kiểm soát để hạn chế xung áp. Cơ chế vận hành này giúp trụ đáp ứng nhanh nhu cầu lấy nước trong các tình huống chữa cháy khẩn cấp.

Trụ cứu hỏa Tomoken nổi bật với nhiều cấu hình 2, 3 và 4 cửa, đáp ứng các yêu cầu cấp nước khác nhau của công trình. Trục van đồng có khả năng chống ăn mòn, kết hợp lớp phủ tĩnh điện/epoxy giúp bảo vệ thân gang và hạn chế gỉ trong quá trình sử dụng. Sản phẩm tuân thủ TCVN 5739 và TCVN 6379, trong đó loại 4 cửa có khả năng xoay 360° giúp định hướng cửa ra linh hoạt theo điều kiện lắp đặt.

Ứng dụng của trụ cứu hỏa Tomoken

Trụ cứu hỏa Tomoken được sử dụng tại nhiều công trình có yêu cầu cấp nước chữa cháy, từ khu dân cư đến các khu vực sản xuất, kho bãi và cảng. Tùy quy mô và nhu cầu cấp nước, số cửa và đường kính trụ được lựa chọn theo thiết kế hệ thống PCCC. Các ứng dụng phổ biến gồm:

• Khu dân cư: Sử dụng làm điểm lấy nước cố định, hỗ trợ lực lượng chữa cháy khi có sự cố.
• Khu công nghiệp, nhà máy: Phù hợp với hệ thống cần nhiều điểm cấp nước và lưu lượng chữa cháy lớn.
• Kho bãi, kho xăng dầu: Loại 3-4 cửa phù hợp khi cần triển khai nhiều họng vòi đồng thời.
• Cảng: Sử dụng tại các khu vực có yêu cầu cấp nước chữa cháy với lưu lượng lớn.
• Công trình có yêu cầu PCCC: Bố trí theo phương án cấp nước chữa cháy và quy chuẩn áp dụng cho từng công trình.
• Lựa chọn số cửa: Trụ 2 cửa phù hợp công trình vừa và nhỏ, trụ 3-4 cửa dùng cho nơi cần nhiều họng đấu vòi hoặc lưu lượng lớn.
• Lựa chọn đường kính: Căn cứ vào số lăng vòi cần triển khai đồng thời và lưu lượng chữa cháy tính toán.
• Bố trí theo bán kính phục vụ: Vị trí và mật độ trụ cứu hỏa cần được tính toán để bảo đảm toàn bộ khu vực nằm trong phạm vi bảo vệ theo thiết kế PCCC.

Hướng dẫn lắp đặt trụ Tomoken

Để trụ cứu hỏa Tomoken vận hành ổn định và đáp ứng yêu cầu cấp nước khi có sự cố, quá trình lắp đặt cần thực hiện đúng vị trí, cao độ và yêu cầu kỹ thuật của hệ thống. Từ chuẩn bị điểm đấu nối, cố định thân trụ đến thử áp và kiểm tra vận hành, các bước cần được thực hiện đồng bộ để hạn chế rò rỉ và sai lệch. Quy trình lắp đặt gồm:

• Bước 1: Chuẩn bị điểm đấu nối: Đào hố và chuẩn bị mặt bích chờ trên tuyến ống cấp nước tại vị trí thiết kế, đúng cao độ để đầu trụ nhô lên mặt đất theo quy định. Kiểm tra mặt bích chân trụ và mặt bích chờ cùng cấp DN và cùng chuẩn khoan lỗ.
• Bước 2: Lắp thân trụ: Đặt gioăng, bắt mặt bích chân trụ vào mặt bích chờ và siết bu lông theo trình tự chéo hình sao để gioăng ép đều. Căn thân trụ thẳng đứng, hướng các cửa ra về phía thuận tiện thao tác và tiếp cận của xe chữa cháy.
• Bước 3: Neo bệ và hoàn thiện: Thi công bệ bê tông cố định chân trụ chịu lực đẩy và tải trọng thao tác. Hoàn thiện mặt bằng, đảm bảo khu vực quanh trụ thông thoáng, không vật cản.
• Bước 4: Thử áp và kiểm định: Mở van cấp nước, thử áp và kiểm tra rò rỉ tại chân trụ và các cửa. Vận hành thử đóng/mở van, kiểm tra trục van đồng hoạt động trơn. Trụ phải được kiểm định PCCC trước khi nghiệm thu.

Lỗi thường gặp và cách khắc phục

Trong quá trình vận hành, trụ cứu hỏa Tomoken có thể gặp một số vấn đề liên quan đến cơ cấu van, gioăng làm kín hoặc thao tác mở van. Kiểm tra và bảo dưỡng định kỳ giúp phát hiện sớm bất thường, hạn chế rò rỉ và đảm bảo trụ luôn sẵn sàng khi cần sử dụng. Một số lỗi thường gặp và cách khắc phục gồm:

• Van khó xoay, kẹt ty: Do lâu ngày không vận hành hoặc thiếu bôi trơn. Bảo dưỡng định kỳ: vận hành thử, vệ sinh và bôi trơn trục van đồng theo hướng dẫn.
• Rò rỉ tại cửa ra hoặc chân trụ: Do gioăng hỏng hoặc bu lông lỏng. Siết lại bu lông chân theo trình tự chéo, thay gioăng cửa ra nếu cần.
• Xung áp khi mở nhanh: Loại mở nhanh (2 vòng) dễ gây xung áp nếu mở đột ngột. Nên mở van từ từ, dứt khoát nhưng có kiểm soát để tránh nước va gây hại đường ống.

So sánh trụ Tomoken và Shinyi

Trụ cứu hỏa Tomoken và Shinyi đều được sử dụng trong hệ thống PCCC và có các lựa chọn phù hợp với nhiều phương án cấp nước chữa cháy. Tuy nhiên, hai dòng sản phẩm có sự khác biệt về số lượng cửa ra, cấu hình trụ, đường kính và kiểu lắp đặt, vì vậy cần lựa chọn dựa trên yêu cầu thực tế của công trình. Bảng dưới đây giúp so sánh nhanh các đặc điểm chính:

Chọn số cửa ra theo nhu cầu chữa cháy

Việc lựa chọn số cửa ra của trụ cứu hỏa cần dựa trên số lượng lăng vòi có thể triển khai đồng thời, lưu lượng nước và quy mô công trình. Trụ 2 cửa (2 × DN65) phù hợp với công trình vừa và nhỏ, khu dân cư hoặc những vị trí thường chỉ cần một đến hai đường vòi. Trụ 3 cửa có thêm cửa lớn, thích hợp cho khu vực cần lưu lượng cao hoặc đấu nối với xe chữa cháy, trong khi trụ 4 cửa (DN150) đáp ứng nhu cầu cấp nước và số họng đấu nối lớn, phù hợp khu công nghiệp, kho xăng dầu, cảng và các khu vực có thể phải triển khai nhiều đường vòi cùng lúc.

Bên cạnh số lượng cửa, cần tính toán lưu lượng và áp lực nước của toàn bộ mạng cấp nước chữa cháy để bảo đảm các lăng vòi hoạt động đồng thời theo yêu cầu thiết kế. Trụ có nhiều cửa nhưng nguồn nước không đủ lưu lượng hoặc áp lực sẽ không thể phát huy hiệu quả sử dụng. Vì vậy, việc lựa chọn trụ cứu hỏa Tomoken cần được xem xét trong tổng thể hệ thống cấp nước chữa cháy, đồng thời bảo đảm đầu nối các cửa ra đúng chuẩn TCVN để tương thích với vòi và lăng của lực lượng PCCC địa phương.

Bảo trì trụ cứu hỏa Tomoken

Trụ cứu hỏa Tomoken là thiết bị ít sử dụng thường xuyên nhưng phải luôn sẵn sàng khi có sự cố. Vì vậy, công tác bảo trì cần thực hiện định kỳ, tập trung vào các bộ phận vận hành, khả năng làm kín và tình trạng kết nối. Các hạng mục cần kiểm tra gồm:

• Kiểm tra trục van đồng và cụm van: Vận hành thử đóng/mở, vệ sinh và bôi trơn theo hướng dẫn để hạn chế kẹt van.
• Kiểm tra độ kín: Đảm bảo van đóng hoàn toàn, không phát sinh rò rỉ trong quá trình kiểm tra.
• Kiểm tra cửa ra: Kiểm tra ren, nắp chụp và khớp nối vòi, bảo đảm thao tác lắp tháo thuận lợi.
• Bảo vệ thân gang: Sơn dặm tại các vị trí trầy xước để hạn chế gỉ và ăn mòn lan rộng.
• Kiểm tra bệ neo và mặt bích: Với loại 3-4 cửa, cần kiểm tra thêm độ chắc của bệ neo và các mối bích chân trụ sau thời gian sử dụng.
• Ghi chép lịch sử bảo trì: Lưu thông tin kiểm tra, kiểm định và thay thế chi tiết hao mòn để theo dõi tình trạng trụ cứu hỏa.
• Kiểm tra sau sử dụng: Sau mỗi lần sử dụng thực tế hoặc diễn tập, kiểm tra lại toàn bộ trụ và khả năng vận hành.
• Đảm bảo khu vực thông thoáng: Không để phương tiện hoặc vật cản che chắn, giúp lực lượng chữa cháy dễ dàng tiếp cận trụ.
• Lưu hồ sơ thiết bị: Bảo quản hồ sơ kiểm định, chứng nhận chất lượng và sơ đồ vị trí các trụ trong khu vực.
• Kiểm tra khi nhập hàng: Đối chiếu tem kiểm định, mã sản phẩm, số cửa, đường kính và chuẩn đầu nối với thiết kế để tránh nhầm loại.
• Đảm bảo tính tương thích: Kiểm tra đầu nối của trụ cứu hỏa phù hợp với vòi, lăng và các thiết bị chữa cháy đang sử dụng tại công trình.

Sản phẩm liên quan

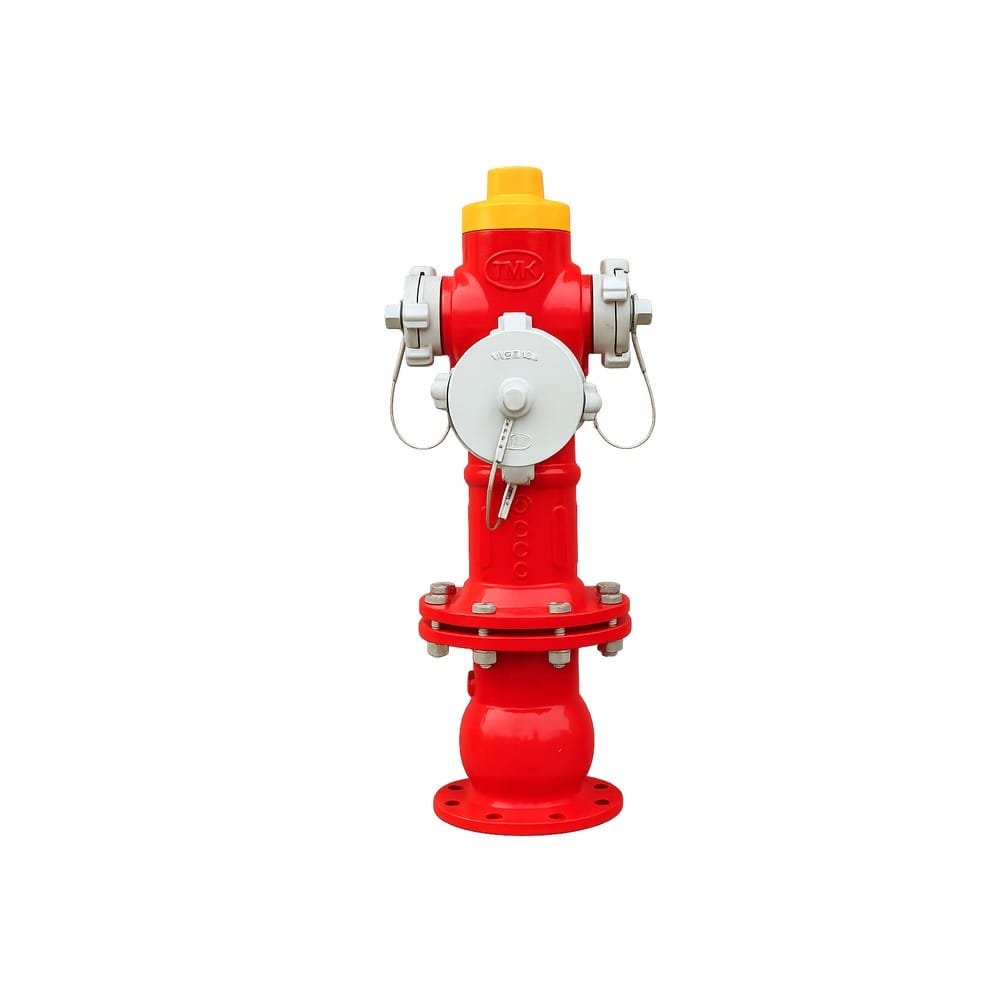

• Trụ cứu hỏa Shinyi
• Họng tiếp nước 4 cửa
• Ống vòi cứu hỏa
• Xem tất cả trụ cứu hỏa & thiết bị chữa cháy T-Blue

Câu hỏi thường gặp (FAQ)

Trụ Tomoken có mấy loại?

Phổ biến 3 loại theo số cửa: 2 cửa, 3 cửa và 4 cửa, cho các quy mô khác nhau.

Trục van làm bằng gì?

Thường là hợp kim đồng (bronze) chống ăn mòn, giúp van vận hành trơn sau thời gian dài.

Theo tiêu chuẩn nào?

TCVN 6379:1998 và TCVN 5739:1993 về thiết bị chữa cháy.

Chọn loại mấy cửa?

Theo số lăng vòi cần triển khai đồng thời và lưu lượng chữa cháy yêu cầu.
