Van 1 chiều BLUCAST

Van một chiều BLUCAST là dòng van một chiều (check valve) thuộc thương hiệu van công nghiệp BLUCAST do T-Blue phân phối, có chức năng chỉ cho dòng chảy đi theo một hướng và tự động ngăn dòng chảy ngược. Van hoạt động hoàn toàn tự động nhờ chênh áp và trọng lực, không cần điều khiển bên ngoài, bảo vệ bơm và hệ thống khỏi dòng ngược, búa nước và mất mồi bơm.

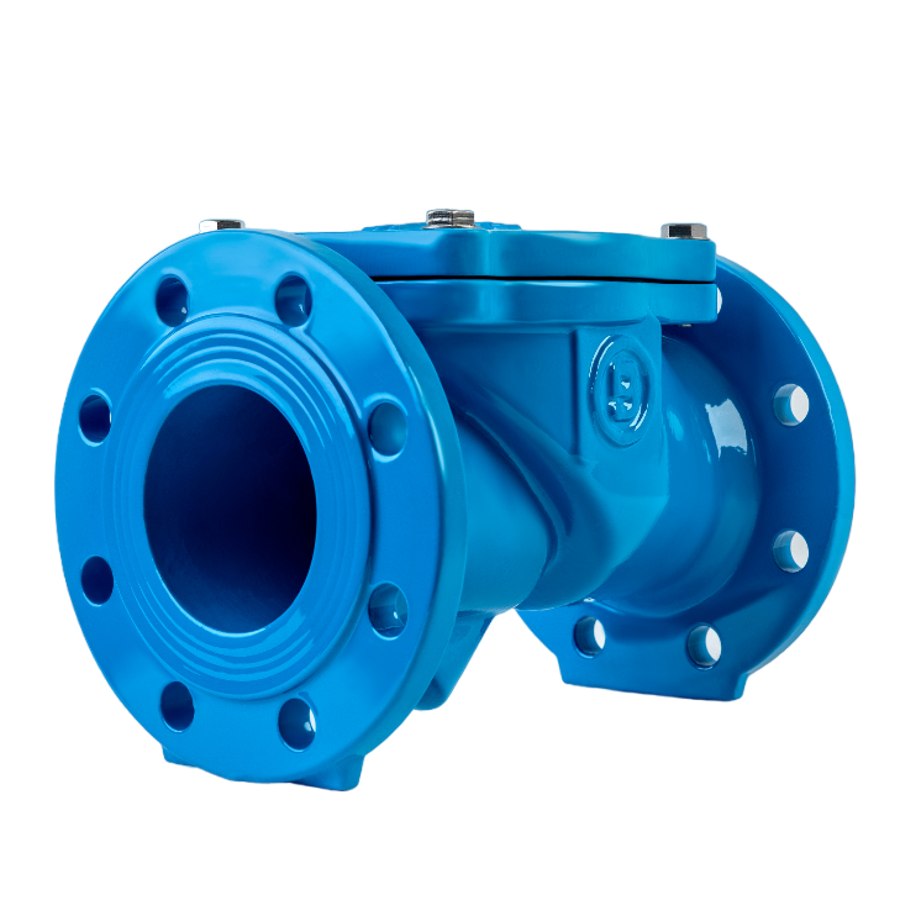

Van một chiều blucast do T-Blue cung cấp

Van một chiều là thiết bị an toàn thiết yếu ở đầu ra của bơm, trên tuyến cấp nước, trong hệ thống PCCC và nhiều ứng dụng công nghiệp. Khi bơm dừng đột ngột, cột nước phía sau có xu hướng chảy ngược về bơm; van một chiều đóng lại ngăn dòng ngược này, tránh làm quay ngược cánh bơm, mất mồi và giảm rủi ro búa nước gây hư hại đường ống.

Van một chiều BLUCAST được chế tạo từ gang cầu GGG50, lá van bọc cao su hoặc phủ epoxy, kết nối mặt bích tiêu chuẩn, phủ epoxy chống ăn mòn, phù hợp cho hệ cấp nước, PCCC và công nghiệp.

Nguyên lý hoạt động của van một chiều lá lật

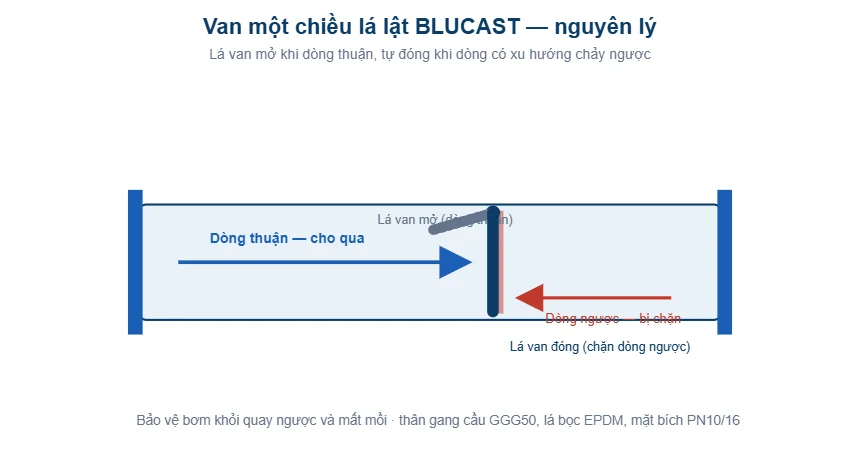

Sơ đồ van một chiều lá lật: lá van mở khi dòng thuận, tự đóng chặn dòng ngược bảo vệ bơm.

Van một chiều lá lật (swing check) có một lá van (đĩa) gắn bản lề ở phía trên, có thể xoay quanh trục bản lề. Khi dòng chảy đi đúng chiều, áp lực dòng đẩy lá van mở ra, cho nước qua tự do. Khi dòng chảy dừng hoặc có xu hướng đảo chiều, trọng lực và áp lực ngược đẩy lá van đóng lại, tì vào bệ van (seat) làm kín, ngăn dòng ngược.

Cơ chế này hoàn toàn tự động, không cần nguồn năng lượng hay tín hiệu điều khiển. Ưu điểm của kiểu lá lật là cấu tạo đơn giản, tổn thất áp suất thấp khi mở hết (đường thông thoáng), độ tin cậy cao và phù hợp đường kính lớn. Lá van bọc cao su EPDM cho độ kín tốt khi đóng, ngăn rò dòng ngược hiệu quả.

Một lưu ý kỹ thuật là van lá lật có thể gây búa nước khi đóng đột ngột ở dòng chảy vận tốc cao (van đóng nhanh sinh xung áp). Với các ứng dụng nhạy cảm, có thể dùng van một chiều đóng êm (silent/nozzle check) hoặc bố trí biện pháp giảm chấn; tuy nhiên với đa số ứng dụng cấp nước thông thường, van lá lật đáp ứng tốt.

Thông số kỹ thuật van một chiều BLUCAST

Bảng dưới đây tổng hợp thông số kỹ thuật của van một chiều BLUCAST. Các giá trị là khung tham chiếu chung cho dòng sản phẩm; cấu hình cụ thể (đường kính, cấp áp lực, vật liệu gioăng) được chọn theo điều kiện thực tế của hệ thống.

Vật liệu và độ bền của van BLUCAST

Thân van một chiều BLUCAST được đúc từ gang cầu EN-GJS-500-7 (GGG50), vật liệu có độ bền kéo cao và độ dẻo tốt, chịu áp lực nước và va đập, là tiêu chuẩn cho thân van trong ngành nước. Lá van được bọc cao su EPDM (cho độ kín mềm, chống rò) hoặc phủ epoxy tùy dòng, trục bản lề bằng thép không gỉ chống ăn mòn.

Toàn bộ thân van được phủ sơn epoxy FBE (fusion bonded epoxy) cả trong và ngoài — lớp phủ tiêu chuẩn cho van nước, trơ hóa học, bám dính tốt, bảo vệ gang khỏi ăn mòn và tạo bề mặt trơn cho dòng chảy. Lớp phủ epoxy đạt yêu cầu tiếp xúc nước sạch, an toàn cho hệ cấp nước sinh hoạt.

Gioăng làm kín (seat) dùng EPDM cho nước sạch và nước nóng nhẹ, NBR cho môi trường có dầu. Chọn đúng vật liệu gioăng theo môi chất là yếu tố quyết định độ kín và tuổi thọ van. Vật liệu chất lượng cùng thiết kế theo tiêu chuẩn đảm bảo van vận hành tin cậy lâu dài.

Vị trí lắp và ứng dụng của van

Van một chiều BLUCAST được lắp phổ biến nhất ngay sau bơm (trên đường đẩy) để ngăn dòng ngược khi bơm dừng, bảo vệ bơm khỏi quay ngược và mất mồi. Nó cũng dùng trên tuyến cấp nước để ngăn dòng chảy ngược giữa các vùng áp lực, tại đầu vào bể chứa, và trong hệ thống PCCC để giữ nước trong tuyến sẵn sàng.

Trong công nghiệp, van một chiều bảo vệ thiết bị khỏi dòng ngược có thể gây hư hại hoặc nhiễm bẩn ngược. Ở các hệ thống nhiều bơm chạy song song, van một chiều trên mỗi nhánh bơm ngăn nước từ các bơm đang chạy chảy ngược qua bơm đang dừng.

Van thường lắp trên tuyến ngang với lá van mở lên, hoặc trên tuyến đứng có dòng chảy đi lên. Cần lắp đúng chiều mũi tên dòng chảy trên thân van; lắp ngược chiều khiến van luôn đóng, chặn dòng. Vị trí lắp cũng nên tránh ngay sau các phụ kiện gây xoáy mạnh để van đóng mở ổn định.

Bảo trì và những lưu ý trong vận hành

Van một chiều lá lật có cấu tạo đơn giản nên bảo trì không phức tạp. Cần kiểm tra định kỳ khả năng đóng kín (không rò dòng ngược), tình trạng lá van, gioăng và trục bản lề. Cặn bẩn kẹt giữa lá van và bệ van là nguyên nhân phổ biến gây rò khi đóng — lắp van một chiều sau lọc (nếu môi chất nhiều cặn) giúp giảm vấn đề này.

Ở các ứng dụng có nguy cơ búa nước mạnh, cần đánh giá vận tốc dòng và cân nhắc biện pháp giảm chấn hoặc chọn kiểu van đóng êm. Việc chọn cỡ van phù hợp lưu lượng cũng quan trọng: van quá lớn khiến lá van rung ở lưu lượng thấp, van quá nhỏ gây tổn thất áp suất lớn.

T-Blue hỗ trợ khách hàng chọn cỡ và kiểu van một chiều phù hợp với lưu lượng, áp suất và đặc điểm hệ thống, đảm bảo van vận hành tin cậy, bảo vệ bơm và đường ống hiệu quả.

So sánh các loại van một chiều khác hiện nay

Có nhiều kiểu van một chiều, mỗi kiểu phù hợp một nhóm ứng dụng. Van một chiều lá lật (swing check) như dòng BLUCAST này có đường thông thoáng, tổn thất áp suất thấp, phù hợp đường kính lớn và lưu lượng lớn; nhược điểm là có thể gây búa nước khi đóng ở dòng vận tốc cao. Van một chiều lò xo (spring check) dùng lò xo đẩy đĩa đóng nhanh trước khi dòng đảo chiều, giảm búa nước, nhưng tổn thất áp suất cao hơn và thường dùng cho đường kính nhỏ tới vừa.

Van một chiều đĩa (wafer/dual-plate) mỏng gọn, nhẹ, kẹp giữa hai mặt bích, đóng nhanh nhờ lò xo, phù hợp nơi hạn chế không gian. Van một chiều đối trọng (counterweight swing) dùng đối trọng bên ngoài điều chỉnh lực đóng, giảm búa nước cho đường kính lớn và ứng dụng nước thải. Việc chọn kiểu van căn cứ vào đường kính, vận tốc dòng, yêu cầu chống búa nước và không gian lắp đặt.

Van một chiều lá lật BLUCAST là lựa chọn cân bằng cho phần lớn ứng dụng cấp nước và PCCC nhờ tổn thất thấp, độ tin cậy cao và phù hợp dải đường kính rộng. Với các ứng dụng đặc thù (nhạy búa nước, không gian hẹp), T-Blue tư vấn kiểu van phù hợp hơn.

Hiện tượng búa nước trong quá trình sử dụng và cách phòng ngừa

Búa nước (water hammer) là xung áp suất sinh ra khi dòng chảy bị chặn đột ngột — điển hình khi van đóng nhanh hoặc bơm dừng gấp. Sóng áp suất lan truyền trong đường ống có thể đạt giá trị rất cao, gây rung, ồn, nứt mối nối và hư hại thiết bị. Với van một chiều, búa nước xảy ra khi lá van đóng sập lúc dòng đã bắt đầu đảo chiều với vận tốc lớn.

Để phòng ngừa, có thể: chọn van một chiều đóng nhanh (lò xo, đĩa) đóng trước khi dòng đảo chiều mạnh; giảm vận tốc dòng thiết kế trong ngưỡng hợp lý; lắp bình tích áp/tháp giảm chấn tại vị trí thích hợp; hoặc điều khiển bơm khởi động/dừng mềm (soft start/stop) để tránh thay đổi lưu lượng đột ngột. Với đường kính lớn và cột áp cao, việc phân tích quá độ thủy lực (surge analysis) giúp xác định biện pháp phù hợp.

Trong đa số hệ cấp nước và PCCC quy mô vừa với vận tốc dòng thông thường, van một chiều lá lật BLUCAST vận hành êm và tin cậy. Ở các hệ thống đặc biệt nhạy cảm, kỹ sư cần đánh giá nguy cơ búa nước và chọn giải pháp van cùng biện pháp giảm chấn tương ứng ngay từ khâu thiết kế.

Chọn cấp áp lực và cỡ van phù hợp

Cấp áp lực (PN) của van phải bằng hoặc cao hơn áp suất làm việc lớn nhất của hệ thống, bao gồm cả xung áp có thể xảy ra. PN10 phù hợp áp làm việc tới 10 bar, PN16 tới 16 bar; cần đối chiếu với cấp áp của ống, mặt bích và các thiết bị khác để đồng bộ toàn hệ, tránh mắt xích yếu.

Cỡ van (DN) nên chọn theo lưu lượng để giữ vận tốc dòng trong khoảng hợp lý. Van một chiều lá lật đặc biệt cần lưu lượng đủ để giữ lá van mở ổn định – van quá lớn so với lưu lượng khiến lá van chỉ mở một phần và rung, gây mài mòn và ồn. Van quá nhỏ gây tổn thất áp suất lớn và mài mòn nhanh. Thông thường van một chiều được chọn cùng cỡ đường ống, nhưng ở nơi lưu lượng thấp so với đường kính, có thể cân nhắc cỡ nhỏ hơn hoặc kiểu van khác. T-Blue hỗ trợ tính toán và tư vấn chọn PN và cỡ van tối ưu cho từng điều kiện vận hành cụ thể.

Sản phẩm liên quan

Tham khảo thêm các van công nghiệp BLUCAST khác của T-Blue:

• Van bi kép BLUCAST — đóng mở nhanh
• Van bướm kẹp BLUCAST — điều tiết dòng
• Xem toàn bộ danh mục Van BLUCAST
• Thông số kỹ thuật van một chiều BLUCAST (nhà sản xuất)

Liên hệ và báo giá tại T-Blue

Để nhận tư vấn lựa chọn van một chiều BLUCAST phù hợp (đường kính, cấp áp lực, vật liệu gioăng, kiểu đóng) và báo giá theo yêu cầu dự án, quý khách vui lòng liên hệ đội ngũ T-Blue. Chúng tôi hỗ trợ chọn cỡ và kiểu van theo lưu lượng, áp suất hệ thống và cung cấp đồng bộ van cho hệ cấp nước, PCCC và công nghiệp.

Nguồn tham khảo

[1] BS 5153 / EN 12334 — Cast iron check valves. en-standard.eu.

[2] EN 1092-2 — Flanges (kết nối mặt bích gang). en-standard.eu.

Câu hỏi thường gặp về van một chiều BLUCAST

Van lắp được trên tuyến đứng không?

Van một chiều lá lật lắp được trên tuyến đứng khi dòng chảy đi lên; cần lắp đúng chiều mũi tên và đảm bảo lá van đóng được nhờ trọng lực khi dòng dừng.

Van có tự đóng hoàn toàn kín không?

Lá van bọc cao su EPDM cho độ kín tốt; tuy nhiên cặn bẩn kẹt ở bệ van có thể gây rò nhẹ, nên lắp sau lọc nếu môi chất nhiều cặn.

Làm sao giảm búa nước khi bơm dừng?

Chọn van đóng nhanh, giảm vận tốc dòng thiết kế, dùng bơm khởi động/dừng mềm và bố trí giảm chấn nếu cần, dựa trên phân tích quá độ thủy lực của hệ.
