Bù BU

Bù BU là phụ kiện gang cầu dạng một đầu bích, một đầu trơn, dùng để chuyển tiếp giữa thiết bị kết nối mặt bích và đường ống tuyến trong hệ thống cấp nước. Thiết kế này giúp kết nối thuận tiện với van, đồng hồ và các cụm thiết bị, đồng thời cho phép đầu trơn nối tiếp với ống bằng phương pháp phù hợp. Thường sử dụng tại hố van, trạm bơm và các vị trí cần chuyển đổi linh hoạt giữa hai kiểu kết nối.

Bù BU là gì?

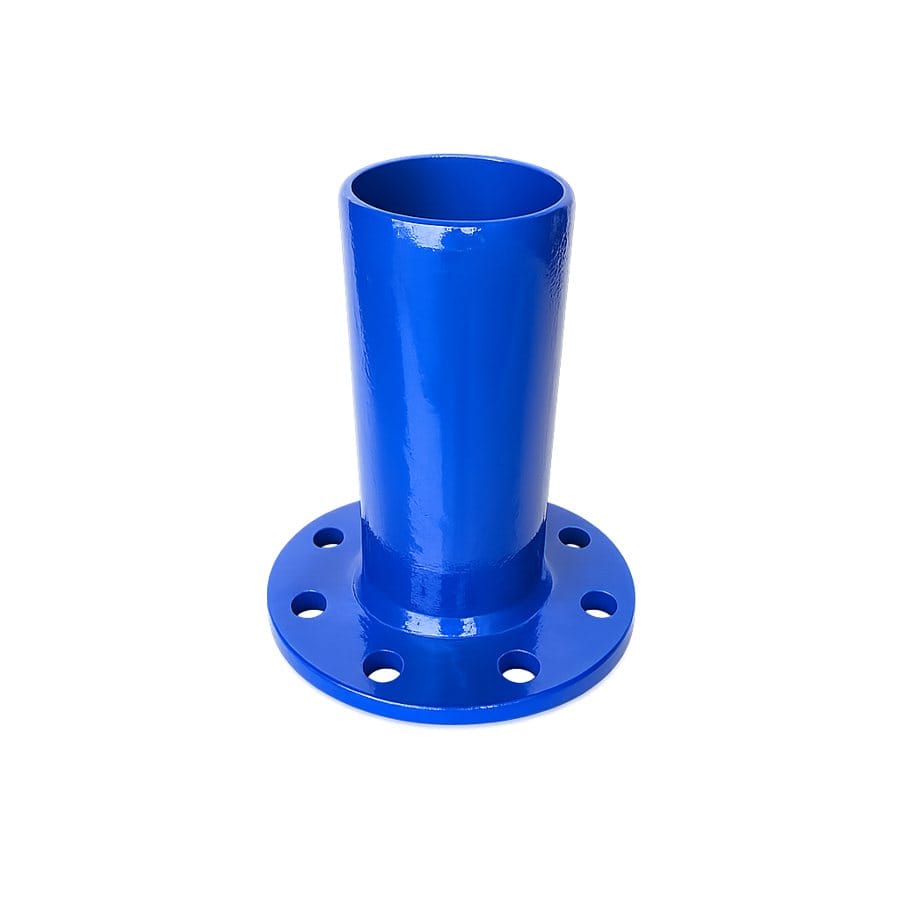

Bù BU là phụ kiện nối bằng gang cầu có một đầu mặt bích và một đầu trơn, dùng để chuyển tiếp giữa mối nối mặt bích và đầu trơn trên tuyến ống. Đầu bích được liên kết với van, đồng hồ, bù BB hoặc phụ kiện mặt bích bằng bu lông và gioăng, trong khi đầu trơn kết nối với ống hoặc phụ kiện theo phương pháp phù hợp. Nhờ kết hợp hai kiểu đầu nối,  giúp việc lắp đặt các cụm van, trạm bơm và điểm chuyển tiếp trên mạng cấp nước trở nên linh hoạt hơn.

Bù gang cầu BU thuộc hệ phụ kiện đường ống gang cầu, phổ biến trong các hệ thống cấp nước và được sản xuất theo các tiêu chuẩn như ISO 2531/EN 545. Phụ kiện này đóng vai trò như một đoạn chuyển tiếp, giúp kết nối các thiết bị có đầu mặt bích với tuyến ống hoặc phụ kiện có đầu trơn. Tùy cấu hình hệ thống, có thể được lựa chọn theo kích thước DN và kiểu kết nối phù hợp để đảm bảo khả năng lắp đặt, độ kín và tính đồng bộ của toàn tuyến.

Cấu tạo và vật liệu

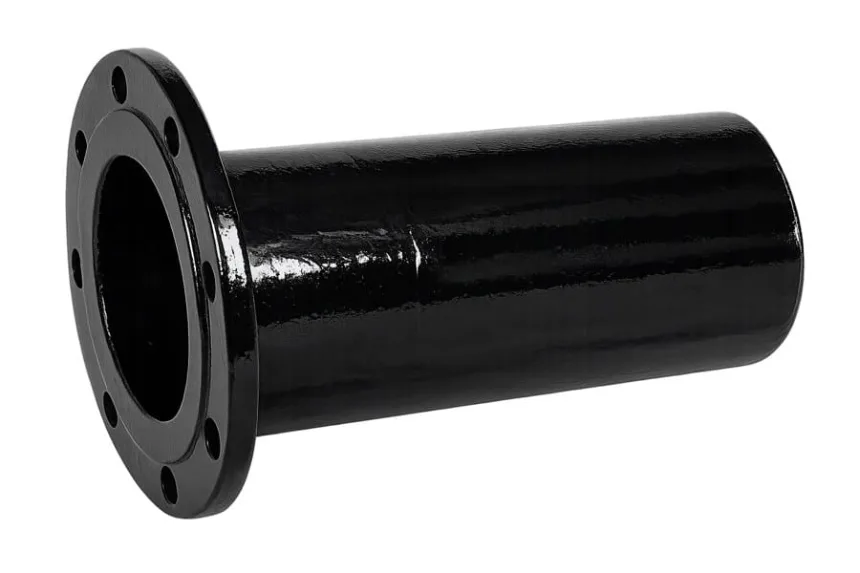

Bù BU được đúc liền khối từ gang cầu (gang dẻo – ductile iron), có độ bền kéo và độ dẻo cao hơn gang xám, chịu áp lực và va đập tốt. Thân là một đoạn ống thẳng; một đầu đúc liền mặt bích khoan lỗ bu lông, đầu kia là đầu trơn (spigot) nhẵn để nối tiếp. Bảng dưới đây liệt kê cấu tạo và vật liệu chính:

Thông số kỹ thuật

Bù BU được cung cấp theo dải đường kính DN80-DN600 với chiều dài L tương ứng. Cấp áp lực, tiêu chuẩn bích và kiểu nối đầu trơn cụ thể theo từng cỡ, Quý khách vui lòng liên hệ T-Blue để chọn đúng DN, chiều dài và cấu hình đầu nối tương thích tuyến ống. Kích thước tham khảo theo catalogue T-Blue:

Vai trò và công dụng

Bù BU đóng vai trò là phụ kiện chuyển tiếp giữa hai kiểu đầu nối, gồm một đầu mặt bích để kết nối với thiết bị và một đầu trơn để nối tiếp tuyến ống. Trong thực tế, bù gang BU được sử dụng khi cụm thiết bị mặt bích như van, đồng hồ cần đấu nối với đoạn ống trơn tiếp theo, chẳng hạn ống thép hàn, ống gang hàn hoặc đầu bát của phụ kiện. Nhờ cấu tạo này, bù BU giúp việc chuyển tiếp giữa vùng thiết bị mặt bích và vùng ống tuyến trở nên gọn gàng, thuận tiện cho thiết kế và lắp đặt hệ thống.

Đầu bích của bù cho phép kết nối cứng nhưng có thể tháo lắp với thiết bị bằng bu lông và gioăng, hỗ trợ thuận tiện khi kiểm tra, bảo trì hoặc sửa chữa. Trong khi đó, đầu trơn giúp duy trì sự liên tục của tuyến ống và kết nối với đoạn ống hoặc phụ kiện tiếp theo theo phương pháp phù hợp. Vì vậy, bù gang cầu BU là chi tiết chuyển tiếp quan trọng trong cụm van, đồng hồ và các vị trí cần kết nối giữa thiết bị mặt bích với tuyến ống.

Nguyên lý làm việc và ưu điểm

Bù BU không có bộ phận chuyển động mà thực hiện nhiệm vụ dẫn dòng chảy qua đoạn nối và liên kết hai kiểu đầu nối ở hai đầu. Đầu bích tạo độ kín bằng cách nén gioăng mặt bích với bu lông, trong khi đầu trơn được kết nối theo phương pháp phù hợp như hàn tạo mối nối liền khối hoặc lồng vào đầu bát có gioăng tùy hệ thống. Nhờ đó, giúp kết nối ổn định giữa thiết bị mặt bích và tuyến ống, đồng thời duy trì độ kín cho hệ thống.

Ưu điểm của bù BU là giúp thiết kế và lắp đặt đường ống linh hoạt hơn, kết nối phần thiết bị mặt bích với tuyến ống mà không cần nhiều chi tiết trung gian. Vật liệu gang cầu có độ bền cơ học cao, kết hợp lớp lót và lớp phủ bảo vệ giúp tăng khả năng chống ăn mòn, phù hợp sử dụng trong nhiều môi trường đường ống. Chiều dài bù gang BU được tiêu chuẩn hóa theo DN, thuận tiện cho việc tính toán, lắp ráp và đồng bộ với các phụ kiện gang cầu khác trong hệ thống.

Ứng dụng

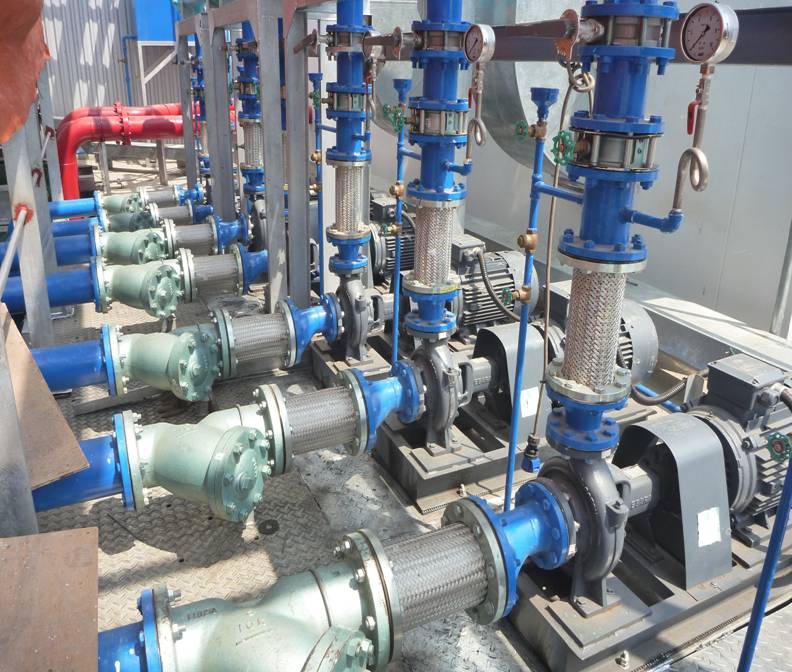

Bù BU được sử dụng trong các cụm van, cụm đo đếm và điểm chuyển tiếp kiểu nối của mạng cấp nước đô thị, trạm bơm, nhà máy nước và hạ tầng công trình. Sản phẩm thường lắp tại vị trí ranh giới giữa cụm thiết bị mặt bích và đoạn ống tuyến, giúp chuyển tiếp mượt mà giữa hai kiểu đầu nối. Vì đi cùng hệ ống và phụ kiện gang cầu ISO 2531/EN 545, dễ phối hợp đồng bộ với van, bù BB, côn, bích và ống, giúp hoàn thiện cụm lắp ráp chắc chắn và linh hoạt. Bù gang BU được dùng rộng rãi trong:

• Hệ thống cấp thoát nước
• Hệ thống phòng cháy chữa cháy (PCCC)
• Nhà máy xử lý nước
• Hệ thống đường ống công nghiệp
• Công trình hạ tầng kỹ thuật
• Hệ thống ống gang, ống thép, HDPE, uPVC

Hướng dẫn lắp đặt

Lắp bù BU gồm hai phần: đầu bích và đầu trơn, mỗi đầu theo phương pháp riêng. Các bước lắp đặt bao gồm:

• Lắp đầu bích: Vệ sinh sạch mặt bích của bù và thiết bị đối ứng, đặt gioăng mặt bích đúng tâm, luồn bu lông qua lỗ bích và siết đai ốc theo trình tự đối xứng hình sao để hai mặt bích khép song song, gioăng nén đều. Tăng lực siết dần qua nhiều vòng.
• Nối đầu trơn: Thực hiện nối đầu trơn theo phương pháp phù hợp với hệ ống: hàn với ống (nếu là hệ hàn), hoặc lồng vào đầu bát của phụ kiện có gioăng (nếu là hệ nối bát). Đảm bảo đầu trơn sạch, đúng phương và vào đủ sâu/đủ ngấu mối hàn.
• Kiểm tra và thử áp: Kiểm tra mối nối bích siết đều, mối nối đầu trơn đạt yêu cầu; sau đó thử áp lực nước toàn cụm để xác nhận cả hai đầu kín. Nếu rò tại bích, siết lại đối xứng, nếu rò tại đầu trơn, kiểm tra lại mối nối tiếp.

Lỗi thường gặp và cách khắc phục

• Rò rỉ tại đầu bích: Thường xảy ra do siết bu lông không đều, gioăng bị lệch hoặc lực siết chưa đủ. Cách khắc phục là nới bu lông, căn chỉnh lại gioăng và siết bu lông đối xứng theo hình sao để lực phân bố đều.
• Rò rỉ tại đầu trơn: Có thể do mối nối chưa đạt yêu cầu như hàn chưa ngấu, đầu trơn lồng vào bát chưa đủ sâu hoặc gioăng bị lệch. Cần kiểm tra nguyên nhân và thực hiện lại mối nối đúng phương pháp kỹ thuật của hệ thống.
• Lớp phủ bù BU bị trầy xước: Bề mặt bị mất hoặc hư hỏng lớp bảo vệ có thể làm tăng nguy cơ ăn mòn. Nên vệ sinh vị trí trầy xước và sơn phủ xử lý lại theo yêu cầu bảo vệ bề mặt.
• Bu lông bị gỉ hoặc gioăng lão hóa: Các chi tiết này có thể làm giảm độ kín của mối nối và ảnh hưởng đến khả năng vận hành. Trong quá trình bảo trì, cần kiểm tra định kỳ và thay thế bu lông, gioăng khi phát hiện dấu hiệu gỉ sét, biến dạng hoặc lão hóa.

Phân biệt bù BU, bù BB và bù BE

Để lựa chọn đúng loại phụ kiện và đảm bảo kết nối phù hợp với từng cấu hình đường ống, cần dựa vào kiểu đầu nối ở hai phía của vị trí lắp đặt. Bảng dưới đây giúp phân biệt bù BU, bù BB và bù BE theo cấu tạo, chức năng và trường hợp sử dụng.

Cách lựa chọn: Ký hiệu B = bích, U = trơn, E = bát, vì vậy cần chọn đúng loại bù gang cầu dựa trên kiểu đầu nối của hai chi tiết cần ghép. Bù BU phù hợp khi một phía là mặt bích và phía còn lại là đầu trơn, trong khi bù BB và bù BE lần lượt dùng cho kết nối hai đầu bích và kết nối bích – đầu bát.

Lưu ý chọn mua và bảo trì

Khi chọn mua bù BU, cần xác định chính xác DN, chiều dài L, tiêu chuẩn mặt bích ở đầu bích và phương pháp kết nối ở đầu trơn như hàn hoặc lồng bát để đảm bảo tương thích với các chi tiết cần ghép. Trước khi lắp đặt, nên kiểm tra chất lượng lớp lót bên trong, lớp phủ bảo vệ bên ngoài, độ phẳng của mặt bích và độ nhẵn của đầu trơn. Việc lựa chọn đúng kích thước và kiểm tra chất lượng giúp hạn chế rò rỉ, sai lệch khi lắp ráp và tăng độ ổn định cho hệ thống đường ống.

Trong quá trình sử dụng, cần kiểm tra định kỳ lực siết bu lông và tình trạng gioăng tại đầu bích, đặc biệt trong các đợt bảo trì cụm van. Nếu lớp phủ bề mặt bị trầy xước, nên xử lý và sơn phủ lại kịp thời để hạn chế nguy cơ ăn mòn. Nhờ cấu tạo đầu bích có thể tháo lắp, bù gang BU cho phép dễ dàng tháo thiết bị lân cận khi cần thay thế hoặc sửa chữa, giúp rút ngắn thời gian bảo trì và hạn chế thời gian ngừng cấp nước.

Vị trí lắp bù BU trong hệ thống

Bù BU thường được lắp tại vị trí chuyển tiếp giữa cụm thiết bị kết nối mặt bích và đoạn ống tuyến, đặc biệt trong các hố van hoặc cụm van – đồng hồ. Một đầu bù kết nối với thiết bị bằng mặt bích, đầu trơn còn lại nối với tuyến ống chôn ngầm bằng phương pháp phù hợp như hàn hoặc nối bát. Cách bố trí này giúp kết hợp khả năng dễ tháo lắp, bảo trì của mối nối mặt bích với độ bền và độ kín của mối nối trên tuyến ống.

Khi thiết kế và thi công, cần xác định phương pháp kết nối tại đầu trơn để lựa chọn đúng cấu hình và chuẩn bị đầy đủ dụng cụ, vật tư. Bố trí hợp lý giúp điểm chuyển tiếp gọn, giảm số lượng phụ kiện trung gian và hạn chế các vị trí có nguy cơ rò rỉ. Đây là vị trí phù hợp để sử dụng bù gang BU trong các hệ thống cấp nước có cụm thiết bị mặt bích kết nối với đường ống tuyến.

Sản phẩm liên quan

• Bù BB (hai đầu bích)
• Côn BB gang cầu (côn thu hai đầu bích)
• Bích gang
• Xem thêm phụ kiện gang cầu T-Blue

Cam kết & báo giá bù BU tại T-Blue

T-Blue cung cấp bù BU cùng hệ ống và phụ kiện gang cầu đồng bộ theo tiêu chuẩn ISO 2531/EN 545, kèm hỗ trợ kỹ thuật chọn đúng cấu hình cho từng cụm van, cụm đo đếm và điểm chuyển tiếp. Với các cụm lắp phức tạp gồm nhiều kiểu đầu nối (bích, bát, trơn), đội ngũ kỹ thuật có thể tư vấn tổ hợp phụ kiện tối ưu về chi phí và độ bền, đảm bảo mối nối kín và cụm thiết bị dễ vận hành, bảo trì. Khi liên hệ, quý khách nên cung cấp bản vẽ hoặc thông tin cụm (DN, khoảng cách, kiểu đầu nối của các thiết bị) để được tư vấn chính xác và báo giá nhanh cho khối lượng dự án, tránh mua thiếu/thừa hoặc lệch tiêu chuẩn.

T-Blue cung cấp bù BU dải DN80-600 cho các cụm van và điểm chuyển tiếp kiểu nối trong mạng cấp nước, trạm bơm. Để được tư vấn chọn đúng DN, chiều dài, tiêu chuẩn bích và phương pháp nối đầu trơn cùng báo giá, quý khách vui lòng liên hệ đội ngũ kỹ thuật T-Blue. Chúng tôi cung cấp đồng bộ ống gang cầu và đầy đủ phụ kiện (bù, côn, bích, van) cùng hệ tiêu chuẩn để cụm lắp ráp chắc chắn và bền.

Nguồn tham khảo: ISO 2531 / EN 545 – Ductile iron pipes & fittings, DIPRA – Coatings & Linings. dipra.org

Câu hỏi thường gặp (FAQ)

Bù BU dùng để làm gì?

Để chuyển tiếp giữa một mối nối mặt bích và một đoạn ống/đầu trơn, giúp ghép nối phần thiết bị mặt bích với phần ống tuyến.

Đầu trơn nối bằng cách nào?

Tùy hệ: hàn với ống, hoặc lồng vào đầu bát của phụ kiện có gioăng. Chọn theo phương pháp nối của tuyến.

Bù BU làm bằng gì?

Bằng gang cầu (ductile iron) theo ISO 2531/EN 545, có lớp lót trong và phủ ngoài chống ăn mòn.

Chọn chiều dài L thế nào?

Theo khoảng cách thiết kế và DN, đối chiếu bảng kích thước hoặc liên hệ T-Blue để chọn đúng.
