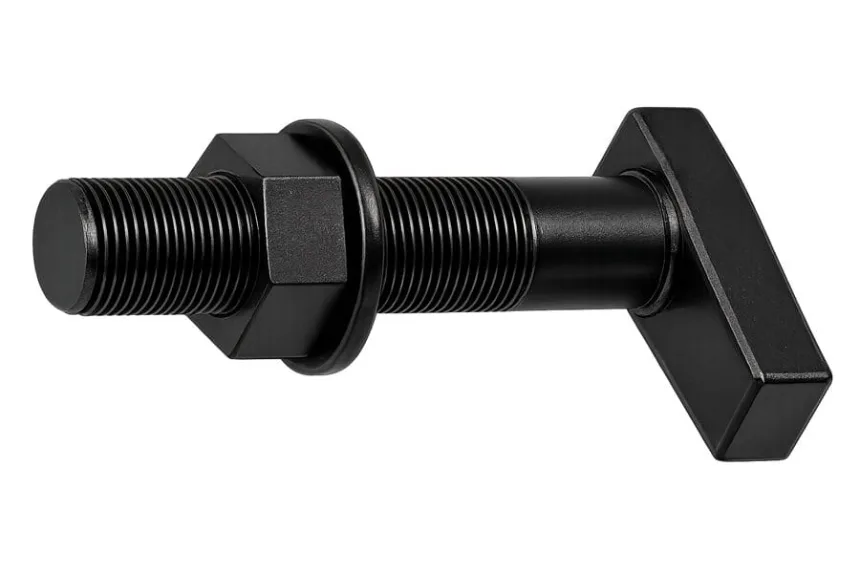

Bu lông chữ T lắp đầu F T-BLUE là phụ kiện chuyên dùng cho mối nối cơ khí (MJ) trên đường ống gang, kết hợp với kiềng (gland) và gioăng cao su để tạo liên kết chắc chắn, kín nước. Thiết kế đầu chữ T giúp hạn chế xoay khi siết, hỗ trợ thi công nhanh và phù hợp cho hệ thống cấp thoát nước, trạm bơm và đường ống chôn ngầm. Sản phẩm đáp ứng yêu cầu kỹ thuật theo AWWA C111/A21.11, phù hợp nhiều ứng dụng hạ tầng nước.
Bu lông chữ T lắp đầu F là gì?
Cấu tạo và vật liệu

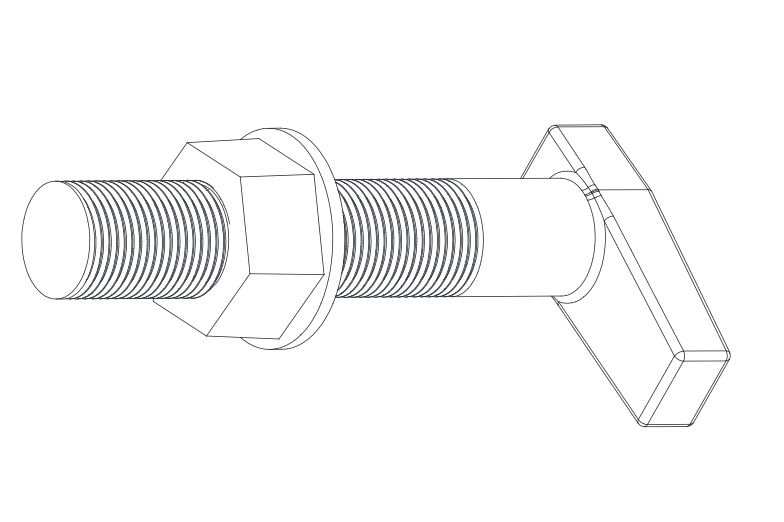

Bu lông chữ T lắp đầu F gồm 3 bộ phận chính: đầu chữ T dạng bản dẹt, thân bu lông có ren và đai ốc đi kèm. Thiết kế đầu T giúp bu lông được giữ cố định trong rãnh của mối nối cơ khí, thuận tiện khi siết đai ốc và tạo lực ép đều lên kiềng (gland).
Bu lông chữ T thường được chế tạo từ thép cường độ cao, có thể xử lý bề mặt chống ăn mòn để phù hợp với môi trường chôn ngầm và tiếp xúc với nước trong thời gian dài. Sản phẩm được sản xuất theo tiêu chuẩn AWWA C111/A21.11, quy định các yêu cầu về vật liệu, kích thước và dung sai cho phụ kiện mối nối cơ khí của ống gang. Khi lắp đặt, bu lông chữ T, kiềng và gioăng cao su cần được sử dụng đồng bộ để tạo mối nối cơ khí chắc chắn và kín nước.

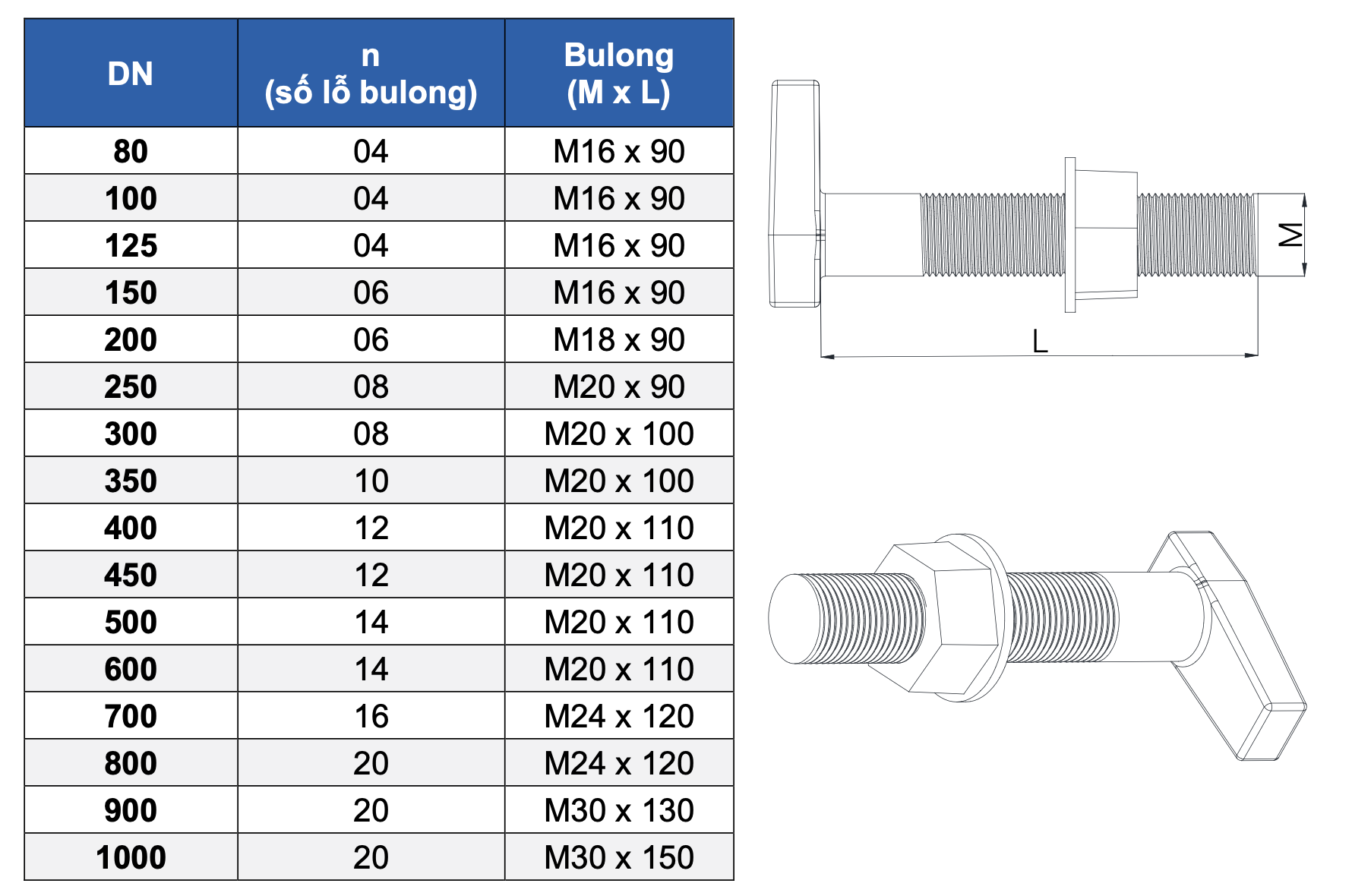

Thông số kỹ thuật và lực siết
Kích thước và số lượng bu lông chữ T thay đổi theo đường kính ống, đồng thời mỗi cỡ bu lông có dải lực siết khuyến nghị riêng theo tiêu chuẩn AWWA C111. Bảng dưới đây tổng hợp thông số bu lông và lực siết tham khảo theo cỡ ống danh nghĩa:
| Cỡ ống danh nghĩa | Đường kính bu lông | Số bu lông/mối nối | Lực siết khuyến nghị |
|---|---|---|---|
| 3″ | 5/8″ | 4 | 45-60 ft-lb |
| 4″-24″ | 3/4″ | 4-16 | 75-90 ft-lb |
| 30″-36″ | 1″ | 20-24 | 100-120 ft-lb |
| 42″-48″ | 1¼” | 28-32 | 120-150 ft-lb |
Việc siết đúng lực rất quan trọng: siết quá nhẹ sẽ rò rỉ, siết quá mạnh có thể làm hỏng gioăng hoặc nứt kiềng. Nên dùng cờ lê lực để kiểm soát mô-men siết theo bảng.
Nguyên lý làm việc và ưu điểm
Trong mối nối cơ khí (Mechanical Joint – MJ), bu lông chữ T có nhiệm vụ kéo kiềng (gland) ép chặt gioăng cao su vào khoảng trống giữa đầu ống và bề mặt nối. Khi các bu lông được siết đều theo lực phù hợp, gioăng được nén đồng đều quanh chu vi ống, tạo mối nối kín nước và chắc chắn. Thiết kế đầu chữ T giúp bu lông hạn chế xoay trong quá trình siết, hỗ trợ lắp đặt nhanh và thuận tiện.
Bu lông chữ T lắp đầu F có khả năng chịu lực kéo tốt, đồng thời tạo mối nối có độ linh hoạt góc nhỏ, phù hợp với các tuyến ống gang chôn ngầm có thể phát sinh lún hoặc chuyển vị. Cơ cấu đầu T tự giữ giúp giảm thao tác giữ đầu bu lông, rút ngắn thời gian lắp đặt và tăng độ chắc chắn của mối nối. Nhờ đó, đây là giải pháp nối ống gang bằng mối nối cơ khí phổ biến trong hệ thống cấp nước và thoát nước.
Ứng dụng của bu lông chữ T lắp đầu F
Bu lông chữ T lắp đầu F được sử dụng phổ biến trong các mối nối cơ khí của hệ thống ống gang cấp thoát nước, đặc biệt tại các vị trí cần liên kết chắc chắn và đảm bảo độ kín. Một số ứng dụng tiêu biểu gồm:
- Nối ống gang với phụ kiện: Sử dụng để liên kết ống với tê, cút, côn và các phụ kiện có đầu nối cơ khí MJ.
- Lắp đặt van: Dùng trong các mối nối cơ khí giữa đường ống gang và van, hỗ trợ cố định kiềng và gioăng làm kín.
- Lắp khớp nối mềm: Phù hợp với các loại khớp nối và chi tiết có đầu bích hoặc đầu nối Mechanical Joint.
- Mạng cấp nước đô thị: Ứng dụng trên các tuyến ống gang cấp nước sạch, đường ống phân phối và truyền tải.
- Trạm bơm và công trình hạ tầng nước: Hỗ trợ tạo mối nối chắc chắn, kín nước và thuận tiện cho thi công, bảo trì.
- Thay thế, bảo trì hệ thống: Thiết kế theo AWWA C111/A21.11 giúp bu lông có thể phối hợp với kiềng và gioăng phù hợp từ nhiều nhà sản xuất.
Hướng dẫn lắp đặt
Lắp mối nối cơ khí đúng kỹ thuật quyết định độ kín và tuổi thọ của tuyến ống. Quy trình siết bu lông chữ T nên tuân theo tiêu chuẩn AWWA đối với mối nối cơ khí.
- Lắp gioăng và kiềng: Vệ sinh sạch đầu ống và bề mặt nối, đặt gioăng cao su đúng vị trí rồi lồng kiềng (đầu F) vào. Đưa các bu lông chữ T vào rãnh, xoay để đầu chữ T khóa vào bích, sau đó lắp đai ốc bằng tay.
- Siết đối xứng theo lực chuẩn: Siết các đai ốc theo trình tự đối xứng (siết các bu lông đối diện nhau xen kẽ) để kiềng ép gioăng đều quanh chu vi, tránh lệch. Dùng cờ lê lực siết đạt mô-men theo bảng thông số của từng cỡ bu lông.
- Kiểm tra và chạy thử áp: Sau khi siết đủ lực, kiểm tra khe hở kiềng đều quanh ống rồi thử áp lực nước để xác nhận mối nối kín. Nếu phát hiện rò, siết bổ sung đều tay thay vì siết dồn vào một phía.
Lỗi thường gặp và cách khắc phục bu lông chữ T lắp đầu F
Trong quá trình thi công và vận hành, bu lông chữ T lắp đầu F có thể phát sinh một số lỗi ảnh hưởng đến độ kín và độ chắc chắn của mối nối cơ khí. Kiểm tra đúng nguyên nhân và xử lý kịp thời giúp duy trì khả năng làm kín, hạn chế rò rỉ và đảm bảo an toàn cho tuyến ống.
- Rò rỉ tại mối nối: Thường do bu lông siết không đều hoặc chưa đạt lực yêu cầu. Khắc phục bằng cách kiểm tra lại toàn bộ bu lông và siết theo trình tự đối xứng, đúng mô-men khuyến nghị.
- Gioăng bị lệch hoặc hư hỏng: Có thể xảy ra do lắp gioăng sai vị trí hoặc siết bu lông quá mạnh. Cần tháo kiểm tra, thay gioăng cao su nếu bị biến dạng hoặc hư hỏng và lắp lại đúng kỹ thuật.
- Bu lông bị gỉ hoặc chờn ren: Thường xuất hiện sau thời gian dài sử dụng, đặc biệt trong môi trường ẩm hoặc chôn ngầm. Nên thay thế bu lông bị hư hỏng đồng bộ với đai ốc, đảm bảo lực siết ổn định và an toàn cho mối nối.
Câu hỏi thường gặp (FAQ)
“Đầu F” trong tên sản phẩm là gì?
“Đầu F” chỉ vòng kiềng (gland) mà bu lông chữ T siết ép để nén gioăng trong mối nối cơ khí. Bu lông chữ T và kiềng luôn đi thành bộ; bạn có thể xem thêm kiềng (MJ) ở mục sản phẩm liên quan.
Siết bu lông với lực bao nhiêu?
Lực siết theo cỡ bu lông, ví dụ bu lông 3/4″ khoảng 75-90 ft-lb theo AWWA C111, nên dùng cờ lê lực và siết đối xứng.
Có cần siết theo thứ tự không?
Có. Siết xen kẽ các bu lông đối diện để kiềng ép gioăng đều quanh ống, tránh lệch gây rò rỉ.
Sản phẩm liên quan
- Kiềng (MJ) – vòng ép gioăng mối nối
- Bích gang cho đường ống
- Gioăng cao su làm kín mặt bích
- Xem thêm phụ kiện T-Blue
Cấu tạo và vật liệu bu lông chữ T lắp đầu F
Bu lông chữ T (T-head bolt) là loại bu lông có phần đầu dạng chữ T dẹt, được thiết kế để lắp vào rãnh của mặt bích đầu F, kiềng (gland) hoặc phụ kiện ngàm trong hệ đường ống gang. Sản phẩm thường được chế tạo từ thép cacbon mạ kẽm nhúng nóng hoặc gang cầu, chống ăn mòn khi chôn ngầm; cấp bền phổ biến 4.6–8.8 tùy yêu cầu chịu lực. Bộ bu lông đi kèm đai ốc và long đen, dùng để siết ép gioăng cao su tạo mối nối kín cho ống gang, ống nhựa trong mạng cấp thoát nước.
Ứng dụng và lắp đặt
Bu lông chữ T lắp đầu F được dùng trong các mối nối mềm, mối nối ngàm mặt bích (flange adaptor), khớp nối chống kéo tuột và các đầu bịt trên tuyến ống gang cầu, ống HDPE, ống PVC. Khi lắp, cần đưa đầu chữ T vào đúng rãnh, siết đai ốc đối xứng theo hình sao với lực siết đều để gioăng ép kín quanh chu vi ống, tránh siết lệch gây rò rỉ hoặc nứt phụ kiện. Nên chọn bu lông mạ kẽm hoặc inox cho môi trường ẩm ướt, chôn ngầm để đảm bảo tuổi thọ mối nối. T-Blue cung cấp bu lông chữ T đồng bộ với các loại đầu F, kiềng và phụ kiện ngàm.
Lưu ý khi chọn mua
Khi chọn bu lông chữ T, cần xác định đúng đường kính, chiều dài bu lông theo cỡ mặt bích/kiềng và bề dày mối ghép, cùng cấp bền và lớp mạ phù hợp điều kiện làm việc. Việc dùng bu lông đúng chuẩn và đồng bộ với gioăng, kiềng giúp mối nối bền, kín và an toàn trong suốt vòng đời công trình.
Vai trò trong mối nối chống kéo tuột
Trong các tuyến ống áp lực, đặc biệt tại vị trí uốn cong, chạc ba, van hay đầu bịt, lực đẩy dọc trục do áp suất nước có xu hướng làm bung mối nối. Bu lông chữ T kết hợp đầu F và kiềng tạo thành mối ghép siết chặt, góp phần giữ ổn định mối nối và chống kéo tuột khi kết hợp với gioăng và phụ kiện neo phù hợp. Vì vậy, việc dùng bu lông đúng cấp bền và siết đủ lực có ý nghĩa quan trọng với an toàn vận hành của cả tuyến ống. Đội ngũ T-Blue sẵn sàng tư vấn lựa chọn bu lông, kiềng và gioăng đồng bộ theo từng loại mối nối.
Liên hệ & báo giá bu lông chữ T lắp đầu F tại T-Blue
T-Blue cung cấp bu lông chữ T lắp đầu F theo tiêu chuẩn AWWA C111 dùng cho mối nối cơ khí đường ống gang, đồng bộ cùng kiềng và gioăng cao su. Để được tư vấn chọn đúng cỡ bu lông theo đường kính ống và nhận báo giá, quý khách vui lòng liên hệ đội ngũ kỹ thuật T-Blue. Chúng tôi hỗ trợ cung cấp trọn bộ phụ kiện mối nối cơ khí giúp thi công nhanh, kín khít và bền lâu.
Nguồn tham khảo: [1] ANSI/AWWA C111/A21.11 – Mechanical Joint T-Head Bolt Technical Information. bhamfast.com
