Cùm nối rãnh

Cùm nối rãnh là gì?

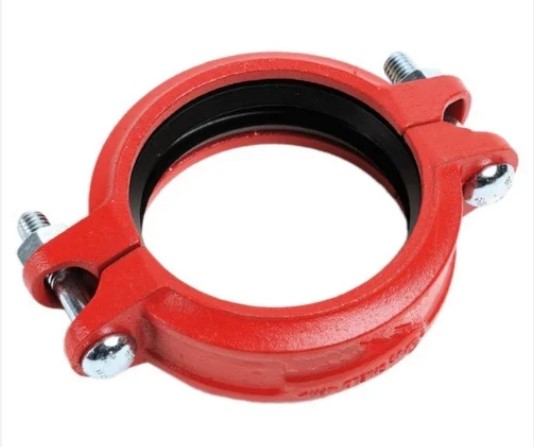

Cùm nối rãnh (khớp nối rãnh – grooved coupling) là phụ kiện nối nhanh hai đầu ống có tiện rãnh (grooved), gồm hai nửa thân gang cầu ôm quanh mối nối, một gioăng cao su làm kín và bộ bu lông siết. Rãnh được tiện hoặc lăn sẵn ở đầu ống; khi lắp, vấu của hai nửa cùm ăn khớp vào rãnh, giữ ống không tuột, còn gioăng cao su ép quanh khe tạo mối kín nước. Đây là phương pháp nối ống không cần hàn, không cần ren, lắp cực nhanh — được dùng phổ biến trong hệ thống phòng cháy chữa cháy (PCCC), cấp thoát nước và cơ điện (HVAC).

Cùm nối rãnh có hai loại chính: cùm cứng (rigid) tạo mối nối cứng như mặt bích (không cho chuyển động), và cùm mềm (flexible) cho phép co giãn dọc trục và xoay góc nhỏ, hấp thụ rung động, giãn nở nhiệt và lún công trình. Thân cùm thường đúc từ gang cầu (ASTM A536) phủ sơn (thường màu đỏ cho hệ PCCC), gioăng EPDM cho nước và hệ chữa cháy. Sản phẩm theo tiêu chuẩn AWWA C606 và các phê duyệt PCCC (FM/UL) cho ứng dụng chữa cháy.

Cùm nối rãnh đi cùng bộ phụ kiện rãnh đồng bộ như cút rãnh, tê rãnh và bích rãnh, tạo hệ đường ống rãnh hoàn chỉnh lắp nhanh.

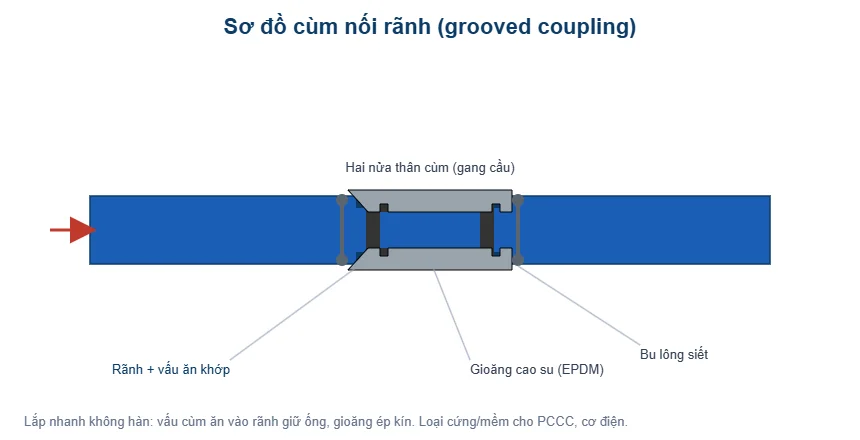

Cấu tạo và nguyên lý cùm nối rãnh

Cùm nối rãnh gồm bốn thành phần: hai nửa thân cùm (đúc gang cầu, có vấu ăn khớp rãnh ống), gioăng cao su hình chữ C ôm quanh hai đầu ống, và bu lông – đai ốc siết hai nửa lại. Nguyên lý làm kín rất thông minh: gioăng cao su được thiết kế để áp lực nước bên trong càng cao thì gioăng càng ép chặt vào thành ống (self-energizing) — nên mối nối càng kín khi áp tăng. Vấu cùm ăn vào rãnh giữ ống không tuột dưới áp lực và lực kéo.

Sự khác biệt giữa cùm cứng và cùm mềm nằm ở hình dạng vấu và dung sai: cùm cứng ôm khít rãnh, khóa cứng hai đầu ống như mặt bích, dùng nơi cần tuyến ống cứng vững (ví dụ ống đứng, giá đỡ). Cùm mềm chừa khe cho phép hai đầu ống dịch chuyển dọc trục và xoay góc nhỏ — hấp thụ giãn nở nhiệt, rung động (từ bơm) và lún nền, đồng thời dễ lắp hơn. Việc chọn loại phù hợp tùy yêu cầu về độ cứng và khả năng co giãn của tuyến.

Thông số kỹ thuật cùm nối rãnh

Bảng dưới liệt kê các cỡ phổ biến của cùm nối rãnh cùng loại (cứng/mềm), vật liệu và gioăng. Khi chọn, lấy đúng cỡ ống (đường kính và kiểu rãnh) và loại gioăng phù hợp môi trường.

Thân cùm gang cầu ASTM A536 bền, chịu áp; áp lực làm việc tùy cỡ và model (nhiều model chịu tới ~PN16-PN25 hoặc cao hơn cho cỡ nhỏ). Gioăng EPDM dùng cho nước và hệ PCCC; Nitrile (NBR) dùng cho dầu/khí; cần chọn đúng loại gioăng theo môi chất. Với hệ chữa cháy, nên chọn cùm và gioăng có phê duyệt FM/UL. Rãnh đầu ống phải đúng kích thước tiêu chuẩn (cut groove hoặc roll groove) để vấu cùm ăn khớp chuẩn.

Ưu điểm và ứng dụng

Cùm nối rãnh có loạt ưu điểm nổi bật: lắp cực nhanh (chỉ vài phút mỗi mối, nhanh hơn nhiều so với hàn hay mặt bích), không cần hàn (không cần thợ hàn, không phát sinh nhiệt/lửa — an toàn khi thi công trong công trình đang hoạt động), tháo lắp lại được (thuận tiện bảo trì, cải tạo), và hấp thụ rung/giãn nở (với loại mềm). Nhờ đó, hệ nối rãnh tiết kiệm đáng kể thời gian và chi phí thi công.

Ứng dụng phổ biến nhất là hệ thống phòng cháy chữa cháy (sprinkler, ống cấp nước chữa cháy) — nơi tốc độ lắp và không dùng lửa hàn là ưu tiên hàng đầu. Ngoài ra, cùm nối rãnh dùng rộng rãi trong hệ cơ điện (HVAC), cấp thoát nước tòa nhà, phòng bơm, tuyến ống công nghiệp. Khả năng lắp nhanh và tháo lại được khiến nó đặc biệt phù hợp các dự án cần tiến độ nhanh và bảo trì thuận tiện.

Hướng dẫn lắp đặt cùm nối rãnh

Bước 1: Kiểm tra rãnh và làm sạch đầu ống

Kiểm tra rãnh ở hai đầu ống đúng kích thước tiêu chuẩn, không méo, không bavia. Làm sạch đầu ống và rãnh, loại bỏ dầu mỡ, cặn để gioăng tiếp xúc kín.

Bước 2: Lắp gioăng và căn hai đầu ống

Bôi trơn gioăng (chất bôi trơn tương thích) và lồng vào một đầu ống, sau đó đưa hai đầu ống sát nhau đúng khe hở, trượt gioăng vào giữa phủ đều hai đầu — không để gioăng vặn xoắn ^[1].

Bước 3: Lắp hai nửa cùm và siết bu lông

Đặt hai nửa thân cùm ôm quanh gioăng sao cho vấu cùm ăn khớp vào rãnh hai ống. Lắp bu lông và siết luân phiên hai bên đều tay tới khi hai nửa cùm khít nhau (tai cùm chạm nhau kim loại-kim loại) theo khuyến nghị nhà sản xuất.

Bước 4: Thử áp và kiểm tra

Cấp áp thử và kiểm tra rò rỉ quanh mối nối. Với hệ PCCC, thử áp theo quy định nghiệm thu trước khi đưa vào sử dụng.

Lỗi thường gặp và cách khắc phục

Rò rỉ tại mối nối

Do gioăng vặn xoắn, lệch, đầu ống bẩn/rãnh sai kích thước, hoặc siết bu lông chưa đều/chưa đủ. Nới cùm, kiểm tra và căn lại gioăng, làm sạch đầu ống, siết luân phiên đều tay ^[1]. Thay gioăng nếu hỏng.

Ống tuột hoặc xê dịch quá mức

Do rãnh nông/sai kích thước hoặc dùng cùm mềm nơi cần cứng. Kiểm tra rãnh đạt chuẩn; chọn cùm cứng cho vị trí cần khóa chặt.

Rãnh đầu ống hỏng khi tiện/lăn

Do dụng cụ tiện/lăn rãnh sai hoặc thành ống mỏng. Dùng máy tiện/lăn rãnh đúng cho loại ống, kiểm tra kích thước rãnh theo tiêu chuẩn trước khi lắp.

So sánh nối rãnh với nối hàn và mặt bích

So với nối hàn, cùm nối rãnh lắp nhanh hơn nhiều, không cần thợ hàn, không phát sinh lửa — an toàn khi thi công trong công trình đang vận hành. So với mặt bích, nối rãnh nhẹ hơn, lắp nhanh hơn và cho phép co giãn (loại mềm). Nhược điểm là cần tiện/lăn rãnh đầu ống và chọn đúng cùm/gioăng. Với hệ PCCC và cơ điện tòa nhà, nối rãnh thường là lựa chọn tối ưu về tiến độ và chi phí.

Câu hỏi thường gặp (FAQ)

Cùm cứng và cùm mềm khác nhau thế nào? Cùm cứng khóa chặt như mặt bích; cùm mềm cho co giãn dọc trục và xoay góc nhỏ, hấp thụ rung/giãn nở.

Có cần hàn không? Không, chỉ cần tiện/lăn rãnh đầu ống rồi lắp cùm và siết bu lông.

Dùng gioăng nào cho PCCC? Gioăng EPDM cho nước/hệ chữa cháy; chọn loại có phê duyệt FM/UL cho PCCC.

Vì sao nối rãnh phổ biến trong PCCC? Vì lắp nhanh và không dùng lửa hàn, an toàn và tiết kiệm thời gian thi công.

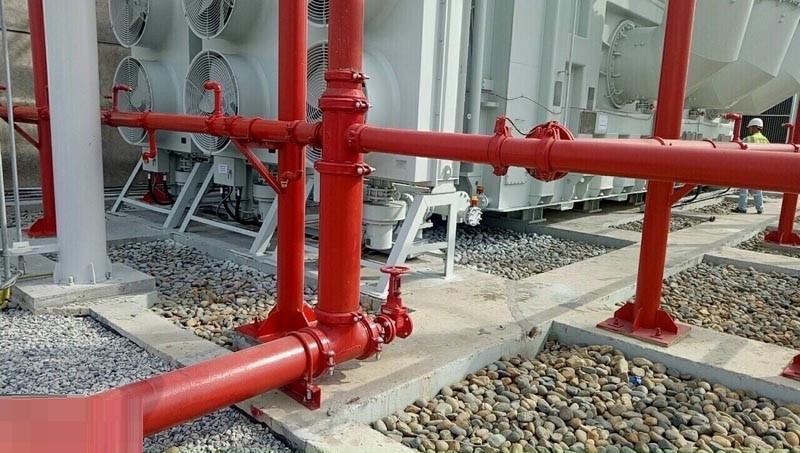

Hệ đường ống rãnh trong công trình PCCC và cơ điện

Cùm nối rãnh không hoạt động đơn lẻ mà là một phần của hệ đường ống nối rãnh hoàn chỉnh, gồm cùm, cút rãnh, tê rãnh, thập rãnh, bích rãnh, van rãnh và các phụ kiện chuyển tiếp. Trong công trình phòng cháy chữa cháy, hệ này chiếm ưu thế nhờ tốc độ lắp: một mối cùm chỉ mất vài phút, trong khi hàn hoặc bắt bích mất nhiều thời gian và cần thợ chuyên. Với các dự án lớn có hàng nghìn mối nối (mạng sprinkler trải khắp tòa nhà), tổng thời gian và chi phí tiết kiệm là rất đáng kể.

Đặc biệt quan trọng, việc không dùng lửa hàn giúp thi công an toàn trong công trình đang hoạt động hoặc khu vực có nguy cơ cháy — tránh giấy phép làm việc nóng (hot work permit) phức tạp và rủi ro hỏa hoạn khi hàn. Đây là lý do hệ nối rãnh gần như trở thành tiêu chuẩn cho ống chữa cháy và ống cơ điện trong nhà cao tầng, trung tâm thương mại, nhà máy hiện đại.

Tiện rãnh: cắt rãnh và lăn rãnh

Để dùng cùm nối rãnh, đầu ống phải được tạo rãnh đúng tiêu chuẩn bằng một trong hai phương pháp. Lăn rãnh (roll groove) dùng con lăn ép tạo rãnh mà không cắt bỏ vật liệu — phù hợp ống thành mỏng đến trung bình, nhanh và phổ biến nhất. Cắt rãnh (cut groove) dùng dao cắt bỏ một phần vật liệu tạo rãnh — dùng cho ống thành dày, nhưng làm giảm bề dày thành tại rãnh nên cần ống đủ dày. Việc chọn phương pháp phụ thuộc loại và bề dày ống.

Kích thước rãnh (chiều rộng, chiều sâu, đường kính đáy rãnh) phải tuân đúng tiêu chuẩn để vấu cùm ăn khớp chuẩn và mối nối kín, chịu lực tốt. Rãnh sai kích thước là nguyên nhân phổ biến gây rò rỉ hoặc tuột ống, nên cần dùng máy tiện/lăn rãnh đúng và kiểm tra kích thước rãnh trước khi lắp cùm.

Bảo trì và lợi thế tiến độ

Hệ nối rãnh dễ bảo trì: khi cần thay van, vệ sinh hay cải tạo tuyến, chỉ việc tháo bu lông cùm là gỡ được đoạn ống/phụ kiện, không phải cắt phá như hệ hàn. Bảo trì định kỳ gồm kiểm tra bu lông cùm (gỉ, lỏng), tình trạng gioăng và rò rỉ tại mối nối. Với hệ PCCC, việc kiểm tra định kỳ là yêu cầu bắt buộc để bảo đảm hệ luôn sẵn sàng hoạt động.

Tổng hợp lại, cùm nối rãnh mang lại lợi thế lớn về tiến độ, an toàn thi công và chi phí nhân công, đồng thời vẫn bảo đảm độ kín và độ bền khi lắp đúng kỹ thuật. Đây là giải pháp nối ống hiện đại được ưa chuộng cho các công trình cần thi công nhanh và bảo trì thuận tiện.

Khi lựa chọn cùm cho hệ PCCC, ngoài cỡ và loại (cứng/mềm), cần kiểm tra sản phẩm có chứng nhận/phê duyệt phù hợp yêu cầu nghiệm thu phòng cháy của công trình, và lưu hồ sơ chứng nhận cùng biên bản thử áp để phục vụ nghiệm thu và kiểm tra định kỳ về sau của cơ quan quản lý.
