Mô tả

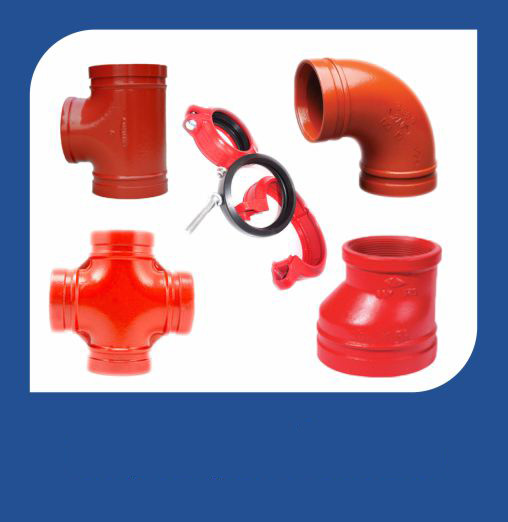

Phụ kiện nối rãnh PCCC

Phụ kiện nối rãnh PCCC là những thiết bị không thể thiếu trong việc xây dựng hệ thống PCCC và trong nhiều hoạt động sinh hoạt của dân cư và công nghiệp. Hãy cùng T-Blue tìm hiểu về các phụ kiện nối rãnh PCCC phổ biến nhất ngay sau đây nhé!

Phụ kiện nối rãnh PCCC là gì?

Phụ kiện nối rãnh PCCC là những loại phụ kiện, dụng cụ dùng để nối hoặc rẽ nhánh các ống phục vụ cho công tác phòng cháy chữa cháy hay hệ thống đường ống dân dụng & công nghiệp. Các khớp nối rãnh PCCC được sử dụng để nối các đường ống trong cả hệ thống khô và ướt.

Phụ kiện nối rãnh PCCC là những loại phụ kiện, dụng cụ dùng để nối hoặc rẽ nhánh các ống phục vụ cho công tác phòng cháy chữa cháy hay hệ thống đường ống dân dụng & công nghiệp
Phụ kiện nối rãnh PCCC là những loại phụ kiện, dụng cụ dùng để nối hoặc rẽ nhánh các ống phục vụ cho công tác phòng cháy chữa cháy hay hệ thống đường ống dân dụng & công nghiệp

Phụ kiện nối rãnh được phát minh vào năm 1925 khi Victaulic thiết kế khớp nối cơ khí đầu tiên.

Phụ kiện nối rãnh PCCC bao gồm các khớp nối rãnh, phụ kiện nối rãnh, đầu ra nối rãnh, van nối rãnh và các bộ phận thay thế nối rãnh. Ứng dụng điển hình của các phụ kiện nối rãnh là trong các ống đứng của vòi phun nước, các đường ống cấp nhiên liệu đi từ khu vực tòa nhà này sang khu vực tòa nhà khác, trong đường xả phía trên đường hút của máy bơm, trong đường ống dịch vụ chữa cháy bằng không khí hoặc nước, hệ thống đường ống chịu rung động quá mức và lắp đặt trong không gian chật hẹp hoặc nơi khó căn chỉnh đường ống.

Các khớp nối này được bán theo kích thước ống và sẽ phù hợp với các ống, van và phụ kiện danh nghĩa tương ứng.

Các loại phụ kiện nối rãnh PCCC

Dưới đây là một số loại phụ kiện nối rãnh PCCC phổ biến trên thị trường:

Khuỷu tay

Phụ kiện nối rãnh PCCC khuỷu tay hay còn có tên gọi khác là cút nối ren, cút thép hàn, cút 90 độ, cút 45 độ, chếch 90 độ, chếch 45 độ (tùy thuộc vào từng loại góc, hình dạng của phụ kiện) được dùng để nối các đường ống với nhau, kết nối ống với van, máy bơm, tạo ra liên kết chắc chắn, kín, tạo ra hệ thống dẫn chất lỏng hoặc khí. Có nhiều loại như khớp khuỷu tay 90 độ, khớp khuỷu tay 45 độ, khớp khuỷu tay 22,5 độ,… Loại phụ kiện nối rãnh PCCC này được sử dụng với các kết nối khi thực hiện công tác cứu hỏa đi xuống tường và cần phải có khả năng thoát nước (để tránh đường ống tích điện bị nứt và vỡ).

Phụ kiện nối rãnh PCCC khuỷu tay hay còn có tên gọi khác là cút nối ren, cút thép hàn, cút 90 độ, cút 45 độ, chếch 90 độ,...
Phụ kiện nối rãnh PCCC khuỷu tay hay còn có tên gọi khác là cút nối ren, cút thép hàn, cút 90 độ, cút 45 độ, chếch 90 độ,…

Khớp khuỷu tay là một phụ kiện chuyên dụng để nối đường ống nước, khí… tại vị trí bất kỳ. Có thể sử dụng với ngay cả đường ống đang vận hành mà không làm gián đoạn hệ thống dẫn. Phụ kiện nối rãnh PCCC này cũng có thể sử dụng tại các điểm cao để lắp van xả khí.

Tê nối rãnh

Tê nối rãnh PCCC hay còn gọi là tee nối rãnh, tê nối ống, tê chia nhánh rãnh, tế đều là một trong những loại phụ kiện nối rãnh PCCC phổ biến. Tê nối rãnh có nhiều màu, nhiều kích thước khác nhau tùy thuộc vào nhu cầu sử dụng. Tê rãnh được làm chủ yếu từ chất liệu gang, có khả năng chịu nhiệt, chịu áp cao, bền, ít han gỉ, oxy hoá. Tê nối rãnh thường được kết hợp với cùm nối rãnh và gioăng cao su tạo ra một kết nối kín, không bị rò rỉ tại vị trí nối.

Ngoài được ứng dụng trong các hoạt động dân sinh hay PCCC thì tê nối rãnh còn được dùng trong ngành công nghiệp hóa chất, hệ thống đóng tàu, thực phẩm hóa chất, hóa dầu,… Loại phụ kiện nối rãnh PCCC này có xuất xứ từ nhiều nước Hàn Quốc, Đài Loan, Nhật, Trung Quốc.

Ngoài được ứng dụng trong các hoạt động dân sinh hay PCCC thì tê nối rãnh còn được dùng trong ngành công nghiệp hóa chất, hệ thống đóng tàu,...
Ngoài được ứng dụng trong các hoạt động dân sinh hay PCCC thì tê nối rãnh còn được dùng trong ngành công nghiệp hóa chất, hệ thống đóng tàu,…

Tê nối rãnh được sản xuất trên dây chuyền công nghệ hiện đại, tất cả các công đoạn đều được kiểm soát hoàn toàn tự động đảm bảo đồng bộ hóa trong sản xuất và đồng nhất về chất lượng sản phẩm.

Mặt bích

Mặt bích là một trong những phụ kiện nối rãnh PCCC quan trọng và đem lại lợi ích quan trọng trong hệ thống đường ống. Mặt bích PCCC có dạng hình tròn hoặc vuông được chế tạo phổ biến từ phôi thép carbon hoặc phôi thép không gỉ. Mặt bích là phụ kiện kết nối ống, máy bơm, van, và các phụ kiện đường ống khác với nhau thông qua mối liên kết bu lông trên thân để tạo thành một hệ thống đường ống dẫn công nghiệp. Ngoài ra, mặt bích PCCC còn được sử dụng trong việc cấp thoát nước nước, công nghiệp dầu khí,…

Mặt bích là một trong những phụ kiện nối rãnh PCCC quan trọng và đem lại lợi ích quan trọng trong hệ thống đường ống
Mặt bích là một trong những phụ kiện nối rãnh PCCC quan trọng và đem lại lợi ích quan trọng trong hệ thống đường ống

Với đặc điểm dễ lắp đặt, kiểm tra, sửa chữa, vận hành, bảo trì, điều chỉnh mà phụ kiện nối rãnh PCCC mặt bích được sử dụng rộng rãi và phổ biến. Giống như các phụ kiện nối rãnh khác mặt bích có độ bền vượt trội, chịu được áp lực cao, có nhiều hình dạng kích thước phù hợp với nhiều hệ thống đường ống khác nhau, có 2 loại mặt bích là mặt bích thép rỗng và mặt bích thép đặc.

Nút bịt ống lệch tâm

Nút bịt ống lệch tâm hay còn gọi là nắp bịt ống lệch tâm dùng để lắp ở đầu ống bằng liên kết rãnh, có lỗ lệch tâm để thoát nước. Tùy theo nhu cầu sử dụng, có các kích thước nút bịt ống lệch tâm khác nhau để bạn lựa chọn:

Nút bịt ống lệch tâm hay còn gọi là nắp bịt ống lệch tâm dùng để lắp ở đầu ống bằng liên kết rãnh, có lỗ lệch tâm để thoát nước
Nút bịt ống lệch tâm hay còn gọi là nắp bịt ống lệch tâm dùng để lắp ở đầu ống bằng liên kết rãnh, có lỗ lệch tâm để thoát nước
Kích thước (Inch/DN/mm) Từ đầu đến cuối (mm) Tham khảo KHÔNG
2″ x 1″ / 50 x 25 / 60,3 x 33,7 25 G2101 (UL/FM)
2″ x 1-1/2″ / 50 x 40 / 60,3 x 48,3 25 G2102 (UL)
2-1/2″ x 1″ / 65 x 25 / 73,0 x 33,7 25 G2103 (UL/FM)
2-1/2″ x 1″ / 65 x 25 / 76,1 x 33,7 24 G2104 (UL/FM)
2-1/2″ x 1-1/2″ / 65 x 40 / 76,1 x 48,3 25 G2105 (UL/FM)
2-1/2″ x 2″ / 65 x 50 / 76,1 x 60,3 25 G2106 (UL/FM)
3″ x 1″ / 80 x 25 / 88,9 x 33,7 24 G2107 (UL/FM)
3″ x 1-1/2″ / 80 x 40 / 88,9 x 48,3 24 G2108 (UL/FM)
3″ x 2″ / 80 x 50 / 88,9 x 60,3 24 G2109 (UL/FM)
4″ x 1″ / 100 x 25 / 114,3 x 33,7 27 G2110 (UL/FM)
4″ x 1-1/2″ / 100 x 40 / 114,3 x 48,3 27 G2111 (UL/FM)
4″ x 2″ / 100 x 50 / 114,3 x 60,3 27 G2112 (UL/FM)
5″ x 1-1/2″ / 125 x 40 / 139,7 x 48,3 27 G2113 (UL/FM)
5″ x 2″ / 125 x 50 / 139,7 x 60,3 27 G2114 (UL/FM)
6″ x 1-1/2″ / 150 x 40 / 165,1 x 48,3 27 G2115 (UL/FM)

Nút bịt ống đồng tâm

Nắp thoát rãnh có lỗ đồng tâm dùng để lắp vào đầu ống bằng liên kết rãnh, có lỗ đồng tâm để thoát nước. Tùy theo nhu cầu sử dụng, có các kích thước nút bịt ống đồng tâm khác nhau để bạn lựa chọn:

Kích thước (Inch/DN/mm) Từ đầu đến cuối (mm) Tham khảo KHÔNG
2″ x 1″ / 50 x 25 / 60,3 x 33,7 24 G2001 (Tiêu chuẩn ISO)
2-1/2″ x 1″ / 65 x 25 / 76,1 x 33,7 24 G2002 (Tiêu chuẩn ISO)
2-1/2″ x 1-1/2″ / 65 x 40 / 76,1 x 48,3 24 G2003 (UL/FM)
2-1/2″ x 2″ / 65 x 50 / 76,1 x 60,3 24 G2004 (Tiêu chuẩn ISO)
3″ x 1/2″ / 80 x 15 / 88,9 x 21,3 24 G2005 (UL/FM)
3″ x 1″ / 80 x 25 / 88,9 x 33,7 24 G2006 (UL/FM)
3″ x 1-1/2″ / 80 x 40 / 88,9 x 48,3 24 G2007 (UL/FM)
3″ x 2″ / 80 x 50 / 88,9 x 60,3 24 G2008 (UL)
4″ x 1/2″ / 100 x 15 / 114,3 x 21,3 27 G2009 (UL/FM)
4″ x 1″ / 100 x 25 / 114,3 x 33,7 27 G2010 (UL/FM)
4″ x 1-1/2″ / 100 x 40 / 114,3 x 48,3 27 G2011 (UL/FM)
4″ x 2″ / 100 x 50 / 114,3 x 60,3 27 G2012 (UL)
5″ x 2″ / 125 x 50 / 139,7 x 60,3 27 G2013 (UL)
6″ x 1/2″ / 150 x 15 / 165,1 x 21,3 27 G2014 (UL/FM)
6″ x 1″ / 150 x 25 / 165,1 x 33,7 27 G2015 (UL/FM)

Khớp nối 4 chiều/khớp chữ thập

Khớp nối 4 chiều hay còn gọi là khớp nối rãnh 4 chiều, khớp chữ thập, thập nối rãnh, tứ thông gang nối ống bằng rãnh, chữ thập rãnh, tê đều 4 nhánh nối rãnh, khớp nối bằng rãnh 4 nhánh, phụ kiện nối rãnh 4 chiều, phụ kiện nối rãnh chữ thập. Giống như tên gọi loại phụ kiện nối rãnh PCCC này có hình chữ thập, có 4 đầu rẽ nhánh. Tùy theo nhu cầu sử dụng, có các kích thước khớp nối khác nhau để bạn lựa chọn:

Kích thước (Inch/DN/mm) Trung tâm đến cuối (mm) Tham khảo KHÔNG
2-1/2″ x 2″/65 x 50/76,1 x 60,3 76/76 G0901 (UL/FM)
3″ x 2 /80 x 50/88,9 x 60,3 86/86 G0902 (UL/FM)
4″ x 2″/100 x 50/114,3 x 60,3 101/101 G0903 (UL/FM)
4″ x 3″/100 x 80/114,3 x 88,9 101/101 G0904 (UL/FM)
5″ x 4″/125 x 100/139,7 x 114,3 124/124 G0905 (UL/FM)
6″ x 2″/150 x 50/165,1 x 60,3 140/140 G0906 (UL/FM)
6″ x 2-1/2″/150 x 65/165,1 x 76,1 140/140 G0907 (UL/FM)
6″ x 3″/150 x 80/165,1 x 88,9 140/140 G0908 (UL/FM)
6″ x 4″/150 x 100/165,1 x 114,3 140/140 G0909 (UL/FM)
6″ x 2″/150 x 50/168,3 x 60,3 140/140 G0910 (UL)
8″ x 2″/200 x 50/219,1 x 60,3 175/175 G0911 (UL/FM)
8″ x 4″/200 x 100/219,1 x 114,3 175/175 G0912 (UL/FM)
8″ x 5″/200 x 125/219,1 x 139,7 175/175 G0913 (UL/FM)
8″ x 6″/200 x 150/219,1 x 165,1 175/175 G0914 (UL/FM)

Cùm nối rãnh

Cùm nối rãnh hay còn gọi là khớp nối rãnh là phụ kiện nối rãnh PCCC có thể dùng để thay thế những phương pháp nối ống truyền thống như ren, hàn, mặt bích. Sử dụng cùm nối rãnh khá an toàn, hiệu quả, tiết kiệm thời gian. Tùy theo yêu cầu kỹ thuật, bạn nên lựa chọn khớp nối theo độ dày ống SCH5-SCH40, theo áp suất làm việc 300psi cho đến 800 psi (working pressure from 300 psi to 800 psi), sản phẩm được cấp chứng nhận tiêu chuẩn UL, FM, CE ..(UL, FM, CE certificate).

Cùm nối rãnh hay còn gọi là khớp nối rãnh là phụ kiện nối rãnh PCCC có thể dùng để thay thế những phương pháp nối ống truyền thống như ren, hàn, mặt bích
Cùm nối rãnh hay còn gọi là khớp nối rãnh là phụ kiện nối rãnh PCCC có thể dùng để thay thế những phương pháp nối ống truyền thống như ren, hàn, mặt bích

Cùm nối rãnh có nhiều loại như cùm nối giảm, cùm nối áp suất cao, cùm siết cứng,… Ngoài mục đích PCCC, cùm nối rãnh được dùng chủ yếu trong hệ thống đường ống dân dụng hoặc công nghiệp

Bầu nối rãnh

Bầu nối rãnh hay còn gọi là côn nối rãnh, co nối rãnh, co giảm tốc nối rãnh, bầu giảm nối rãnh,… Bàu nối rãnh được sử dụng trong hệ thống PCCC, cứu hoả các tòa nhà cao tầng, chung cư và ở các xí nghiệp, công ty xử lý nước, nhà máy thực phẩm, khu công nghiệp,…

Bầu nối rãnh hay còn gọi là côn nối rãnh, co nối rãnh, co giảm tốc nối rãnh, bầu giảm nối rãnh,...
Bầu nối rãnh hay còn gọi là côn nối rãnh, co nối rãnh, co giảm tốc nối rãnh, bầu giảm nối rãnh,…

Có các loại bầu nối rãnh như bầu giảm đồng tâm 2 đầu rãnh, bầu giảm lệch tâm nối rãnh, bầu giảm đồng tâm 1 bầu ran trong 1 đầu rãnh,…

Để lắp bầu nối rãnh vào hệ thống PCCC cơ bản: Các thiết bị hoặc van PCCC sẽ được cán lõm để tạo rãnh lõm trước khi nối với bầu nối rãnh. Lấy cùm khóa rãnh có gioăng cao su ôm vào hai đầu ống. Cuối cùng lấy bulong và đai ốc vào để siết chặt cùm khóa rãnh lại.

Gioăng cao su PCCC

Gioăng có tên tiếng anh là Gasket hay còn được gọi là Vòng đệm, Gioăng là một loại phụ kiện được làm từ cao su có chức năng để làm kín các thiết bị, máy móc, ngăn chặn sự rò rỉ của lưu chất đi qua thiết bị.

Gioăng cao su PCCC được chia thành nhiều loại theo nhiều tiêu chí khác nhau. Phân loại theo chất liệu, theo tiêu chuẩn, theo kích thước, theo tên gọi,…

Thông số kỹ thuật phụ kiện nối rãnh PCCC:

+ Vật liệu: Gang cầu GJS500-7; FCD450-12;

+ Nhiệt độ làm việc: ≤ 70 độ C;

+ Áp suất làm việc: 20 bar;

+ Sơn Epoxy.

Mua phụ kiện nối rãnh PCCC ở đâu uy tín?

Hiện nay, không khó để tìm mua các phụ kiện nối rãnh PCCC ở các đại lý hoặc các chi nhánh bán lẻ trên thị trường. Tuy nhiên, không phải loại phụ kiện nối rãnh PCCC nào cũng phù hợp với hệ thống cấp nước của bạn, việc mua hàng không rõ ràng về nguồn gốc xuất sử sẽ không thể đảm bảo được chất lượng cũng như khả năng sử dụng của sản phẩm.

Nếu bạn đang phân vân và chưa tìm được một địa chỉ mua phụ kiện nối rãnh PCCC uy tín, chất lượng thì có thể tham khảo mua hàng của T – BLUE. T – BLUE là thương hiệu của công ty GENERAl Lê Nguyễn, đơn vị chuyên cung cấp các giải pháp cho ngành cấp thoát nước, các loại van… trên toàn quốc.

Với kinh nghiệm dày dặn và dây chuyền sản xuất hiện đại, chuyên nghiệp công ty cam kết cung cấp các sản phẩm đến tay người tiêu dùng đều là sản phẩm có chất lượng tốt nhất, giá thành phù hợp nhất. Bên cạnh đó, đơn vị còn có đội ngũ chuyên viên tư vấn chuyên nghiệp, luôn hỗ trợ khách hàng 24/24.

Hãy liên hệ ngay cho chúng tôi để được giải đáp các thắc mắc một cách nhanh nhất, chính xác nhất đồng thời nhận được các chế độ hậu mãi tốt nhất.

Thông tin liên hệ:

  • Hiệu: Siemens
  • Xuất xứ: Pháp
  • Sẵn hàng từ DN15 đến DN50
  • Nguồn gốc rõ ràng, pháp lý Co/Cq đầy đủ.
  • Vận chuyển toàn quốc
