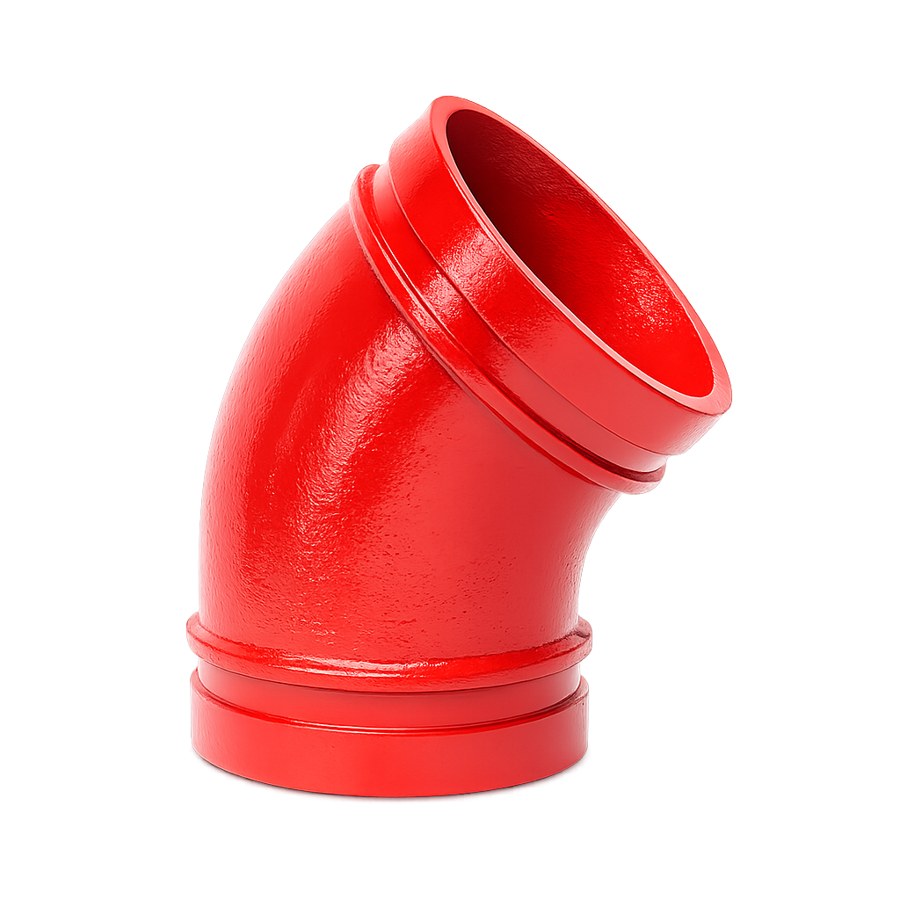

Cút rãnh 45°

Cút rãnh 45° (grooved elbow 45°) là phụ kiện chuyển hướng 45° trong hệ thống đường ống khớp nối rãnh. Với hai đầu gia công rãnh nối vào đầu ống qua cùm theo tiêu chuẩn AWWA C606, cút rãnh 45° cho phép đổi hướng tuyến ống một góc vừa phải mà không cần hàn, thi công nhanh và an toàn – phù hợp cho hệ thống phòng cháy chữa cháy (PCCC), cấp nước và cơ điện công trình.

Góc 45° là góc chuyển hướng trung gian phổ biến, dùng khi cần đổi hướng đáng kể nhưng vẫn muốn giữ dòng chảy tương đối êm và tổn thất áp suất thấp hơn so với cút 90°. Hai cút 45° cũng thường được ghép để tạo đoạn lệch (offset) vòng qua chướng ngại vật, giữ dòng chảy mượt hơn so với dùng hai cút 90°.

Cút rãnh 45° T-Blue cung cấp được đúc từ gang cầu ASTM A536, phủ epoxy hoặc mạ kẽm chống ăn mòn, dùng gioăng EPDM đạt yêu cầu nước sạch và PCCC, lắp nhanh bằng cùm rãnh.

Vai trò của cút 45° trong hệ khớp nối rãnh

Trong bộ phụ kiện chuyển hướng của hệ grooved, cút 45° và cút 90° là hai góc cơ bản nhất. Cút 45° tạo dòng chảy êm hơn cút 90° nhờ góc đổi hướng nhỏ hơn, giảm rối và tổn thất áp suất cục bộ – quan trọng khi cần bảo toàn áp lực trên tuyến. Nó được dùng khi tuyến cần đổi hướng chéo, đi lên/xuống theo độ dốc, hoặc vòng qua chướng ngại.

Một ứng dụng đặc trưng của cút 45° là tạo đoạn lệch (offset) – dùng hai cút 45° để dịch tuyến ống sang một bên (vòng qua dầm, cột, thiết bị) rồi tiếp tục song song hướng cũ. So với dùng hai cút 90° cho cùng mục đích, đoạn lệch bằng cút 45° cho dòng chảy mượt hơn và tổn thất thấp hơn.

Nhờ dùng hệ khớp nối rãnh, cút 45° lắp nhanh bằng cùm, không hàn, an toàn cháy nổ và dễ tháo lắp – đặc điểm khiến hệ grooved được ưa chuộng trong PCCC và cơ điện công trình hiện đại.

Thông số kỹ thuật cút rãnh 45°

Bảng dưới đây tổng hợp thông số kỹ thuật của cút rãnh 45° gang cầu. Đường kính, cấp áp lực và loại gioăng được chọn theo yêu cầu của hệ thống và môi chất.

Khi đặt hàng, cần nêu rõ đường kính danh nghĩa, cấp áp lực và loại gioăng theo môi chất để cút tương thích với cùm và đầu ống trong hệ thống.

Cấu tạo và nguyên lý khớp nối rãnh

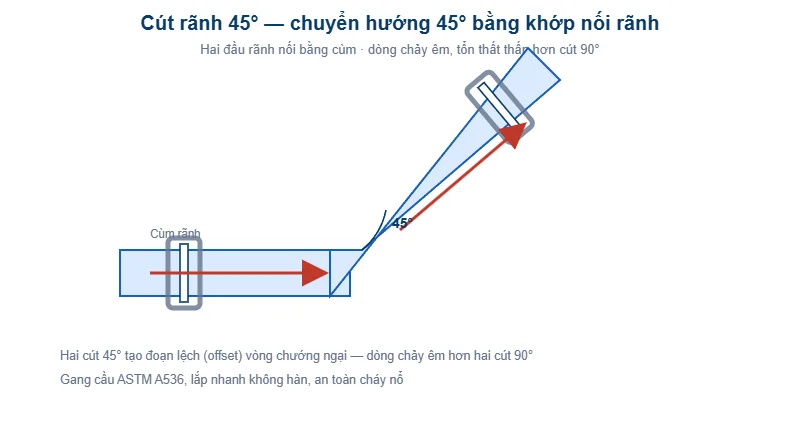

Cút rãnh 45° có thân đúc cong 45° với hai cổ ống, mỗi cổ được gia công rãnh tròn quanh chu vi theo tiêu chuẩn. Khi lắp, mỗi cổ được nối với đầu ống rãnh tương ứng qua một chiếc cùm: vấu cùm ăn khớp vào rãnh của cả hai phía giữ lực dọc trục, gioăng cao su bên trong bao kín mối nối tạo độ kín thủy lực.

Mỗi mối nối rãnh chỉ mất vài phút để lắp bằng dụng cụ cầm tay, không cần hàn hay ren. Cùm mềm còn cho phép mối nối hấp thụ giãn nở nhiệt và rung động nhỏ, giảm ứng suất tại điểm chuyển hướng. Thân cút được thiết kế phân bố ứng suất hợp lý, chịu áp lực làm việc và lực từ dòng chảy đổi hướng.

Vật liệu gang cầu ASTM A536 với graphit dạng cầu cho độ bền kéo và độ dẻo cao, chịu áp và va đập tốt – tiêu chuẩn cho phụ kiện đường ống chịu áp ngành nước và PCCC.

Vật liệu, lớp phủ và ứng dụng của cút rãnh

Cút rãnh 45° do T-Blue cung cấp

Thân cút phủ sơn epoxy phủ tĩnh điện (trơ hóa học, phù hợp nước sạch và trong nhà) hoặc mạ kẽm nhúng nóng (chống gỉ bền trong môi trường ẩm, ngoài trời). Gioăng EPDM cho nước sạch và PCCC, NBR cho môi trường dầu, silicone cho nhiệt độ cao — chọn theo môi chất.

Cút rãnh 45° được dùng trong hệ PCCC để đổi hướng tuyến ống chính và nhánh tới đầu phun; trong hệ cấp nước và cơ điện tòa nhà để đổi hướng tuyến theo kiến trúc; trong HVAC và công nghiệp cho các tuyến ống cần chuyển hướng chéo. Nó dùng đồng bộ với cùm, tê rãnh, thập rãnh, cút 90° tạo mọi cấu hình tuyến.

Việc dùng cút 45° thay cút 90° ở những nơi có thể giúp giảm tổn thất áp suất và cải thiện dòng chảy, đặc biệt trên các tuyến dài hoặc cần bảo toàn áp lực. Kỹ sư cân nhắc góc cút theo không gian và yêu cầu thủy lực.

Hướng dẫn lắp đặt cút rãnh 45° đúng cách

Khi lắp, đảm bảo rãnh ở các đầu ống nối vào được gia công đúng kích thước tiêu chuẩn (chiều rộng, chiều sâu, đường kính đáy rãnh) tương thích với cùm. Bề mặt đầu ống và rãnh phải sạch, không ba-via, không dầu mỡ trước khi lắp gioăng.

Bôi trơn gioăng bằng dung dịch chuyên dụng (không dùng dầu khoáng làm hỏng cao su), lắp gioăng, đặt hai nửa cùm ôm quanh rãnh của cút và đầu ống, siết bu-lông đều hai bên theo mô-men khuyến nghị. Kiểm tra vấu cùm ăn hết vào rãnh và hai nửa cùm khớp kín.

Sau khi lắp, thử áp lực toàn tuyến để kiểm tra độ kín các mối nối. Tại các điểm chuyển hướng trên tuyến áp lực lớn, xem xét biện pháp cố định/đỡ ống phù hợp. Định kỳ kiểm tra mô-men bu-lông và tình trạng gioăng trong vận hành.

Tổn thất áp suất qua cút và lựa chọn góc

Mỗi lần dòng chảy đổi hướng qua cút, nó sinh ra tổn thất áp suất cục bộ do rối và ma sát tại vùng chuyển hướng. Tổn thất này phụ thuộc góc đổi hướng và vận tốc dòng: góc càng lớn, tổn thất càng cao. Cút 45° cho tổn thất áp suất thấp hơn đáng kể so với cút 90°, nên ở những nơi cần bảo toàn áp lực (tuyến dài, tuyến tới điểm bất lợi nhất của hệ PCCC), việc dùng cút 45° thay cho hai lần đổi hướng bằng cút 90° có thể cải thiện thủy lực tuyến.

Trong thiết kế, kỹ sư đưa tổn thất cục bộ qua các cút vào tính toán tổng tổn thất tuyến để chọn bơm và đường kính phù hợp. Ở hệ thống nhiều điểm chuyển hướng, tổng tổn thất cục bộ có thể đáng kể; ưu tiên dùng góc nhỏ hơn ở những vị trí quan trọng giúp giảm tiêu hao năng lượng và đảm bảo áp lực tại điểm xa. Tuy nhiên, cút 45° chiếm không gian lớn hơn cút 90° cho cùng độ đổi hướng, nên cần cân bằng giữa thủy lực và không gian lắp đặt.

Việc lựa chọn góc cút hợp lý theo yêu cầu thủy lực và không gian là một phần của thiết kế tuyến tốt. T-Blue hỗ trợ khách hàng cân nhắc lựa chọn góc cút phù hợp cho từng vị trí trên tuyến.

Ưu điểm khớp nối rãnh trong thi công cút rãnh

So với cút hàn hoặc cút ren, cút rãnh 45° mang lại nhiều lợi ích thi công. Lắp đặt nhanh: mỗi mối nối chỉ mất vài phút bằng dụng cụ cầm tay, không cần chờ nguội như hàn hay canh chỉnh ren. Không phát sinh nhiệt và tia lửa nên an toàn khi thi công trong công trình đang vận hành hoặc có vật liệu dễ cháy – đặc biệt quan trọng với hệ PCCC lắp trong nhà xưởng, kho.

Khớp nối rãnh không đòi hỏi thợ hàn có chứng chỉ, giảm phụ thuộc nhân lực tay nghề cao và chi phí. Mối nối dễ kiểm tra bằng mắt, dễ tháo lắp lại khi cần bảo trì hoặc thay đổi cấu hình tuyến. Với cùm mềm, mối nối còn hấp thụ được giãn nở nhiệt và rung động nhỏ tại điểm chuyển hướng.

Những ưu điểm này khiến hệ khớp nối rãnh với các cút 45°, 90° và phụ kiện đồng bộ trở thành tiêu chuẩn cho các công trình PCCC lớn, hệ cơ điện tòa nhà cao tầng, nhà máy và trung tâm dữ liệu – nơi tốc độ và an toàn thi công là yếu tố hàng đầu.

Chống rung và giãn nở tại điểm chuyển hướng

Điểm chuyển hướng của tuyến ống thường chịu ứng suất lớn hơn do lực từ dòng chảy đổi hướng và rung động truyền dọc tuyến. Khớp nối rãnh với cùm mềm tại các cút cho phép mối nối hấp thụ một phần giãn nở nhiệt và rung động, giảm ứng suất tập trung và bảo vệ tuyến khỏi mỏi do rung. Điều này đặc biệt hữu ích tại các điểm gần bơm, máy nén hoặc thiết bị rung.

Tuy nhiên, tại các điểm chuyển hướng trên tuyến áp lực lớn, lực đẩy thủy động vẫn cần được xét tới; cần bố trí giá đỡ, kẹp ống phù hợp để cố định tuyến và chịu lực. Việc kết hợp cùm mềm để hấp thụ rung/giãn nở với giá đỡ chắc chắn để chịu lực đẩy là cách tiếp cận cân bằng cho các điểm chuyển hướng. T-Blue tư vấn giải pháp đỡ và cố định tuyến phù hợp tại các cút, đảm bảo tuyến vận hành ổn định và bền vững.

Đồng bộ hệ khớp nối rãnh cho toàn tuyến

Để phát huy tối đa ưu điểm của cút rãnh 45°, nên dùng đồng bộ hệ khớp nối rãnh cho toàn tuyến – cùng chuẩn kích thước rãnh cho cút, cùm, tê, thập, côn, bích rãnh. Khi toàn hệ nhất quán, các phụ kiện có tính hoán đổi, dễ dự trù vật tư, giảm sai sót khi đặt hàng và rút ngắn thời gian thi công vì đội lắp đặt làm việc với một hệ thống nhất quán.

Việc trộn lẫn nhiều chuẩn kết nối (một phần hàn, một phần rãnh, một phần ren) làm tăng chi phí nhân công, phức tạp khi bảo trì và dễ phát sinh điểm rò. Do đó, khi thiết kế đã chọn hệ grooved, nên thống nhất dùng cho toàn tuyến. T-Blue cung cấp trọn bộ phụ kiện khớp nối rãnh đồng bộ và hỗ trợ bóc tách khối lượng theo bản vẽ, đảm bảo cung ứng đủ chủng loại đúng tiến độ cho toàn công trình.

Sản phẩm liên quan

Tham khảo thêm các phụ kiện khớp nối rãnh khác của T-Blue:

• Cút rãnh 90° — chuyển hướng vuông góc
• Cùm rãnh (grooved coupling) — nối các đầu ống rãnh
• Xem toàn bộ danh mục Phụ kiện nối rãnh và PCCC

Liên hệ và báo giá

Để nhận tư vấn lựa chọn cút rãnh 45° phù hợp (đường kính, cấp áp lực, loại gioăng) và báo giá theo yêu cầu dự án, quý khách vui lòng liên hệ đội ngũ T-Blue. Chúng tôi hỗ trợ đọc bản vẽ tuyến ống và cung cấp đồng bộ phụ kiện khớp nối rãnh cho toàn tuyến, đảm bảo thi công nhanh và mối nối kín khít.

Nguồn tham khảo

[1] AWWA C606 — Grooved and Shouldered Joints. awwa.org.

[2] ASTM A536 — Standard Specification for Ductile Iron Castings. astm.org.

Câu hỏi thường gặp về cút rãnh 45°

Khi nào dùng cút 45° thay cút 90°?

Khi cần đổi hướng chéo, đi theo độ dốc, hoặc muốn dòng chảy êm và tổn thất áp thấp hơn. Hai cút 45° cũng dùng tạo đoạn lệch vòng qua chướng ngại mượt hơn hai cút 90°.

Cút 45° có lắp nhanh không?

Có. Nối bằng cùm rãnh, mỗi mối chỉ vài phút, không hàn, không tia lửa – an toàn và nhanh.

Chọn gioăng loại nào?

EPDM cho nước sạch và PCCC, NBR cho môi trường có dầu, silicone cho nhiệt độ cao – chọn theo môi chất.
