Đồng hồ điện từ Siemens MAG 5100

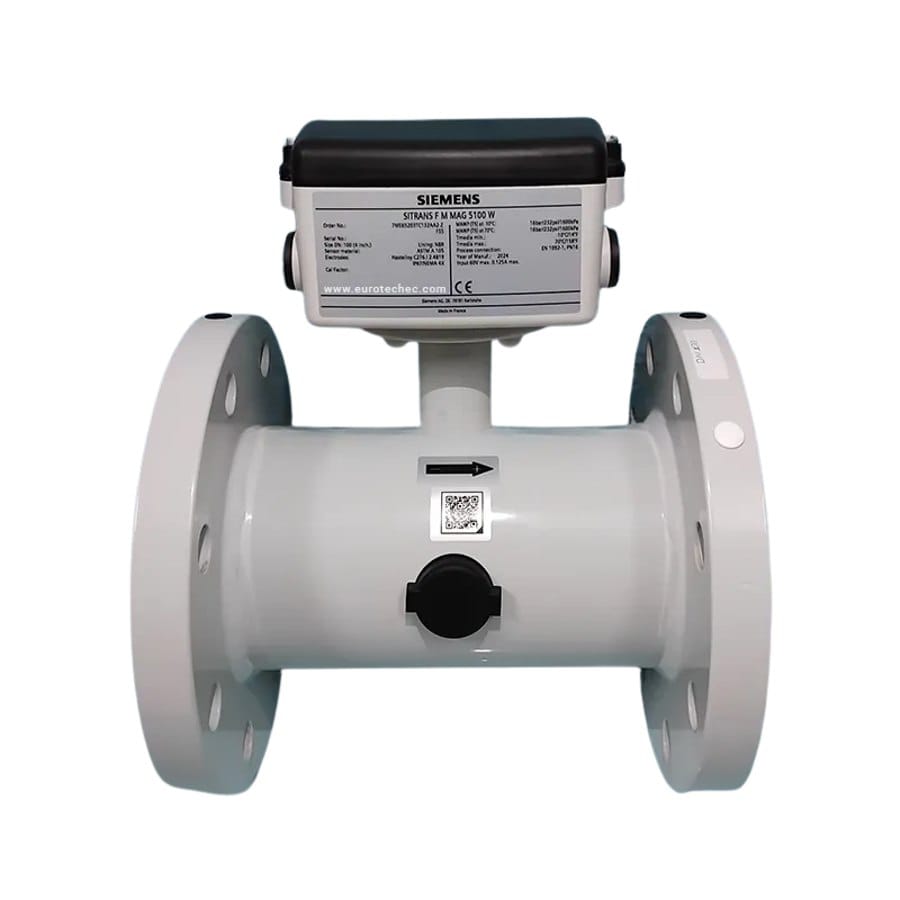

Đồng hồ điện từ Siemens MAG 5100 W – chính xác hơn là cảm biến đo lưu lượng điện từ SITRANS F M MAG 5100 W – là phần cảm biến (sensor) lắp trên đường ống trong hệ đo lưu lượng điện từ của Siemens, được tối ưu chuyên cho ngành nước: nước sạch, nước thô và nước thải. Cảm biến MAG 5100 W ghép với bộ chuyển đổi (transmitter) MAG 5000 hoặc MAG 6000 tạo thành một hệ đo lưu lượng hoàn chỉnh, cho độ chính xác cao và độ tin cậy lớn.

Trong hệ đo điện từ, cảm biến chứa cuộn kích từ và điện cực, tạo ra tín hiệu điện áp tỉ lệ vận tốc dòng theo định luật Faraday; bộ chuyển đổi xử lý tín hiệu này thành lưu lượng. MAG 5100 W được thiết kế đặc biệt cho ứng dụng nước với lớp lót và điện cực phù hợp, cho phép đo chính xác cả lưu lượng thấp và dải rộng mà không có bộ phận chuyển động trong lòng ống.

Cảm biến MAG 5100 W có lớp lót cao su bền cho nước, điện cực chống ăn mòn, dải đường kính rộng và cấp bảo vệ cao (tới IP68 ngâm nước), phù hợp cho đo tổng, đo phân vùng và đo tại nhà máy nước.

Cảm biến và bộ chuyển đổi trong hệ đo điện từ MAG 5100

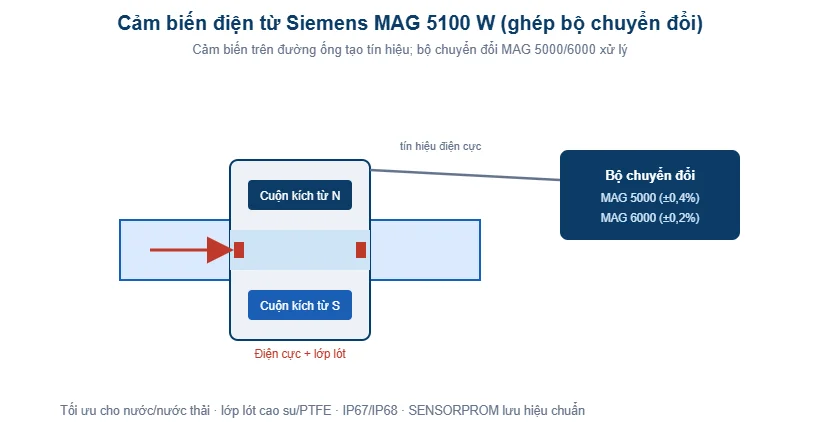

Hệ đo lưu lượng điện từ Siemens gồm hai phần ghép với nhau: cảm biến (như MAG 5100 W) và bộ chuyển đổi (như MAG 5000/6000). Cảm biến là phần “cơ khí – điện” lắp trực tiếp trên đường ống: thân cảm biến chứa cuộn dây kích từ tạo từ trường, lớp lót cách điện bên trong, và các điện cực tiếp xúc chất lỏng để thu tín hiệu điện áp cảm ứng.

Khi nước dẫn điện chảy qua từ trường, sinh ra điện áp tỉ lệ vận tốc; điện cực thu điện áp này và truyền tới bộ chuyển đổi. Bộ chuyển đổi khuếch đại, xử lý, tính lưu lượng và xuất tín hiệu. Việc tách cảm biến và bộ chuyển đổi cho phép lắp bộ chuyển đổi ở nơi thuận tiện (compact liền cảm biến hoặc remote trong tủ) trong khi cảm biến nằm trên đường ống.

MAG 5100 W được thiết kế để ghép tối ưu với bộ chuyển đổi Siemens; tính năng SENSORPROM lưu thông số hiệu chuẩn và dữ liệu cảm biến, cho phép thay bộ chuyển đổi mà không cần hiệu chuẩn lại, giữ đúng độ chính xác của hệ.

Thông số kỹ thuật cảm biến Siemens MAG 5100 W

Bảng dưới đây tổng hợp thông số kỹ thuật của cảm biến SITRANS F M MAG 5100 W. Cấu hình cụ thể (đường kính, lớp lót, điện cực, cấp bảo vệ, bộ chuyển đổi ghép) được chọn theo ứng dụng nước cụ thể.

Khi lựa chọn, cần xác định đường kính ống, loại nước (sạch/thô/thải), cấp bảo vệ (IP67 hay IP68 cho vị trí ngập), và bộ chuyển đổi ghép (MAG 5000 hay 6000) theo yêu cầu độ chính xác và tích hợp.

Lớp lót và điện cực tối ưu cho nước

Đặc trưng “W” (Water) của MAG 5100 W nằm ở việc chọn lớp lót và điện cực tối ưu cho ứng dụng nước. Lớp lót bên trong (thường là cao su cứng EBR hoặc EPDM) vừa cách điện cho phép đo điện từ, vừa bảo vệ thân cảm biến khỏi ăn mòn và mài mòn. Cao su cứng chịu mài mòn tốt với nước thô mang cát; EPDM phù hợp nước sạch và bền lão hóa.

Điện cực làm bằng Hastelloy C hoặc thép không gỉ, chống ăn mòn trong nước và nước thải, đảm bảo tiếp xúc điện ổn định để thu tín hiệu chính xác lâu dài. Với nước sạch sinh hoạt, lớp lót và vật liệu tiếp xúc đạt yêu cầu tiếp xúc nước uống theo chứng nhận tương ứng.

Việc chọn đúng lớp lót và điện cực theo loại nước là quan trọng để cảm biến bền và đo chính xác. Với nước thô, nước thải có tính mài mòn hoặc ăn mòn cao, cần cấu hình lớp lót và điện cực phù hợp; T-Blue tư vấn chọn cấu hình theo phân tích nước thực tế.

Dải đường kính rộng và ứng dụng của MAG 5100 trong thực tế

MAG 5100 W có dải đường kính rất rộng, từ các cỡ nhỏ tới đường kính lớn phục vụ tuyến truyền tải nước. Điều này cho phép dùng cùng một dòng cảm biến cho nhiều vị trí trong mạng lưới – từ đồng hồ phân vùng cỡ vừa tới đồng hồ tổng đường kính lớn tại nhà máy nước, tạo sự thống nhất về công nghệ và bảo trì.

Đồng hồ MAG 5100W được sử dụng rộng rãi trong hệ thống cấp thoát nước

Cảm biến được dùng cho đo tổng lượng nước cấp vào và ra các công đoạn xử lý, đo lưu lượng tuyến truyền tải và phân phối, đo phân vùng (DMA) phục vụ quản lý thất thoát nước, và đo nước thô đầu vào nhà máy. Với nước thải, cấu hình phù hợp cho phép đo tại các trạm và điểm quan trắc.

Nhờ nguyên lý điện từ không có bộ phận chuyển động, cảm biến đo được cả lưu lượng thấp, dải đo rộng, không kẹt rác và giữ độ chính xác ổn định lâu dài – ưu điểm quan trọng cho các điểm đo quan trọng trong ngành nước.

Cấp bảo vệ và lắp đặt chôn ngầm cho đồng hồ

MAG 5100 W có cấp bảo vệ IP67 tiêu chuẩn, và bản IP68 cho phép ngâm nước – phù hợp lắp trong hố van chôn ngầm dễ ngập hoặc thậm chí lắp ngầm dưới nước. Khả năng chịu ngập này quan trọng với các điểm đo ngoài hiện trường, hố van, nơi đồng hồ thông thường dễ hỏng do ẩm và ngập.

Khi lắp cảm biến, cần đảm bảo các yêu cầu của đo điện từ: ống luôn đầy nước tại vị trí cảm biến, đoạn ống thẳng đủ dài trước và sau (thường 5xDN trước, 3xDN sau), và nối đất tốt để khử nhiễu. Với ống có lớp lót cách điện hoặc ống nhựa, cần dùng vòng nối đất tạo tham chiếu điện thế cho điện cực.

Bộ chuyển đổi có thể lắp liền cảm biến (compact) hoặc tách rời (remote) đặt trong tủ khô ráo — với vị trí ngập nước, bản remote giúp đặt bộ chuyển đổi ở nơi an toàn. T-Blue hỗ trợ chọn cấu hình lắp đặt phù hợp điều kiện hiện trường.

Lắp đặt, hiệu chuẩn và bảo trì đồng hồ đúng cách

Việc lắp đặt đúng kỹ thuật quyết định độ chính xác của hệ đo. Ngoài yêu cầu ống đầy nước, đoạn thẳng và nối đất, cần lắp cảm biến đúng chiều dòng chảy (theo dấu trên thân), và tránh vị trí ngay sau các phụ kiện gây xoáy mạnh. Mỗi cảm biến được hiệu chuẩn tại nhà máy Siemens và lưu thông số trong SENSORPROM.

Nhờ không có bộ phận chuyển động, bảo trì cảm biến tối thiểu: chủ yếu kiểm tra định kỳ bề mặt điện cực (vệ sinh cặn bám nếu có), tình trạng lớp lót và đấu nối. Đây là ưu điểm lớn so với đồng hồ cơ cần bảo trì cánh quay và dễ mài mòn.

Để duy trì tư cách thiết bị đo lường cho các điểm quan trọng, hệ đo cần được kiểm định/hiệu chuẩn định kỳ theo quy định. T-Blue cung cấp cảm biến MAG 5100 W cùng bộ chuyển đổi phù hợp và hỗ trợ lắp đặt, cấu hình, kiểm định.

MAG 5100 W nên ghép với MAG 5000 hay MAG 6000?

Cảm biến MAG 5100 W có thể ghép với hai dòng bộ chuyển đổi tùy yêu cầu.

• Ghép với MAG 5000 tạo hệ đo tiêu chuẩn cấp chính xác ±0,4%, đầu ra analog/xung/rơ le, phù hợp phần lớn ứng dụng đo và giám sát nước với chi phí hợp lý.
• Ghép với MAG 6000 cho hệ cao cấp cấp chính xác tới ±0,2%, hỗ trợ truyền thông số (HART, PROFIBUS, Modbus…) để tích hợp sâu vào hệ tự động hóa hiện đại và các ứng dụng đo giao nhận đòi hỏi độ chính xác cao nhất.

Việc chọn bộ chuyển đổi ghép tùy vai trò điểm đo: điểm đo vận hành và giám sát thông thường chọn MAG 5000; điểm đo thanh toán, đo giao nhận, hoặc cần tích hợp truyền thông số vào SCADA/DCS thì chọn MAG 6000. Ưu điểm của kiến trúc tách rời là cùng một cảm biến MAG 5100 W có thể nâng cấp bộ chuyển đổi khi nhu cầu thay đổi, mà không phải thay toàn bộ hệ đo — bảo vệ đầu tư lâu dài.

T-Blue tư vấn khách hàng chọn tổ hợp cảm biến – bộ chuyển đổi tối ưu theo yêu cầu độ chính xác, tích hợp và ngân sách, đảm bảo hệ đo đáp ứng đúng nhu cầu mà không lãng phí.

Vai trò của MAG 5100 trong quản lý mạng lưới và giảm thất thoát nước

Cảm biến MAG 5100 W với dải đường kính rộng và độ chính xác cao là công cụ quan trọng trong quản lý mạng lưới cấp nước hiện đại. Tại các điểm đo tổng và điểm phân vùng (DMA), số liệu chính xác từ cảm biến điện từ cho phép tính toán chính xác lượng nước vào từng khu vực, so sánh với tổng tiêu thụ để xác định tỷ lệ thất thoát và khoanh vùng rò rỉ.

Khác với đồng hồ cơ dễ trôi số và kẹt rác theo thời gian, cảm biến điện từ giữ độ chính xác ổn định lâu dài, cung cấp dữ liệu đáng tin cậy cho bài toán cân bằng nước. Khi ghép bộ chuyển đổi có truyền thông số và tích hợp SCADA, dữ liệu đo được thu thập liên tục, cho phép giám sát thời gian thực và phát hiện bất thường sớm.

Đầu tư vào hệ đo điện từ Siemens tại các điểm đo trọng yếu là một phần của chiến lược hiện đại hóa và giảm thất thoát nước (NRW) mà nhiều đơn vị cấp nước đang triển khai. Độ chính xác, độ bền và khả năng tích hợp của MAG 5100 W đáp ứng tốt yêu cầu này. T-Blue hỗ trợ tư vấn giải pháp đo và tích hợp cho các dự án quản lý mạng lưới.
