Nối thẳng HDPE (măng sông nối thẳng, HDPE compression coupling) là phụ kiện dùng để nối hai đầu ống nhựa HDPE thành một tuyến liền mạch bằng cơ cấu nối ép, không cần hàn nhiệt. Chỉ cần luồn hai đầu ống vào hai đầu của măng sông và vặn đai ốc, mối nối được làm kín và giữ chắc ngay lập tức – giải pháp lắp nhanh, tiện lợi cho thi công và sửa chữa tuyến ống HDPE.
Ống HDPE ngày càng phổ biến trong cấp nước nhờ nhẹ, dẻo, chống ăn mòn và tuổi thọ cao. Để nối các đoạn ống HDPE mà không cần máy hàn, phụ kiện nối ép như măng sông nối thẳng là lựa chọn thực dụng, đặc biệt cho cỡ nhỏ và các vị trí thiếu điện hoặc cần thao tác nhanh. Bài viết dưới đây trình bày cấu tạo, nguyên lý nối ép, thông số kỹ thuật và ứng dụng của nối thẳng HDPE.
Nối thẳng HDPE là gì?

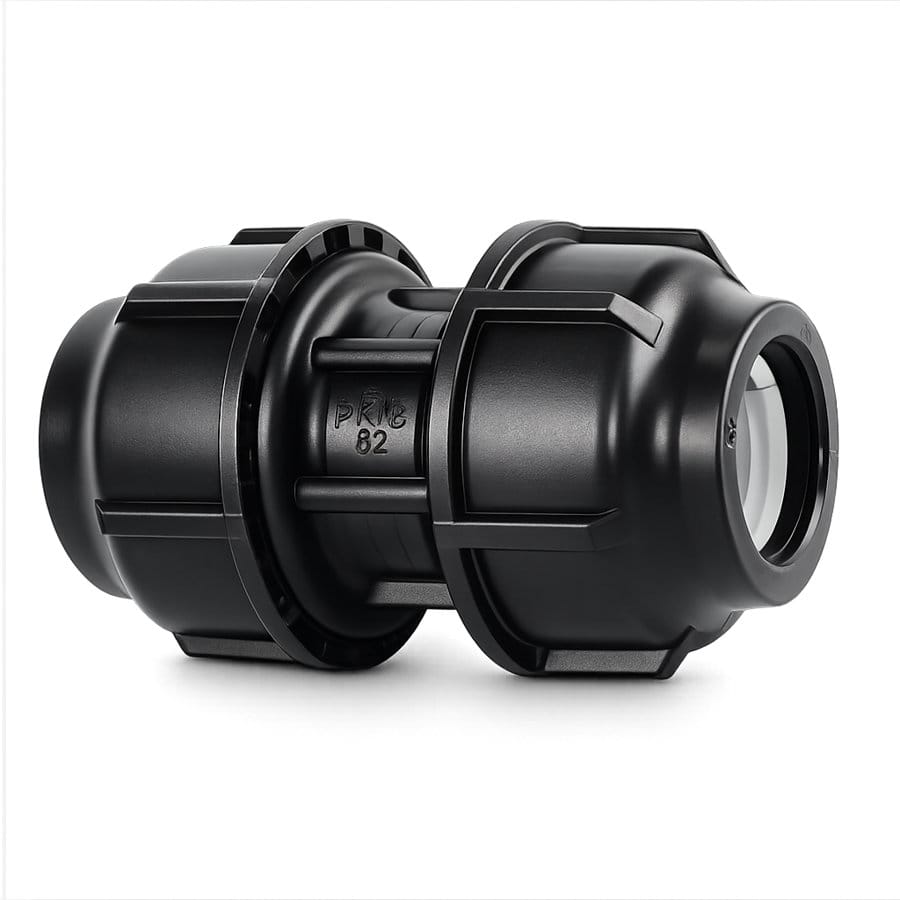

Nối thẳng HDPE là phụ kiện dạng ống ngắn với hai đầu nối ép (compression) đối xứng, dùng để nối hai đoạn ống HDPE cùng cỡ với nhau. Mỗi đầu gồm đai ốc siết, vòng kẹp và gioăng, khi vặn sẽ kẹp chặt và làm kín quanh đầu ống HDPE.
Chức năng chính là nối hai đầu ống trơn HDPE thành tuyến liền, không cần hàn nhiệt hay dụng cụ chuyên dụng. Cơ cấu nối ép còn cho phép mối nối chịu được lực kéo tuột trong giới hạn áp làm việc và tháo lắp lại được khi cần.
Đây là phụ kiện linh hoạt, được dùng nhiều trong thi công mới, đấu nối và sửa chữa nhanh tuyến ống HDPE cỡ nhỏ đến trung.
Cấu tạo chi tiết
Nối thẳng HDPE thường chế tạo từ nhựa PP chịu lực, gồm các bộ phận đối xứng ở hai đầu:
Thân măng sông bằng nhựa PP cứng, tạo hai họng côn ở hai đầu để chứa cơ cấu nối ép. Mỗi đầu gồm: đai ốc siết (nắp chụp) ren vào thân, vòng kẹp (collet/grip ring) có ngạnh ôm ống, và gioăng cao su (O-ring) làm kín. Một số model có vòng đệm và bạc lót định vị ống.
Khi vặn đai ốc, vòng kẹp bị ép co lại ôm chặt ống HDPE, đồng thời gioăng O-ring bị nén tạo mối làm kín quanh ống. Toàn bộ vật liệu nhựa PP không gỉ, chịu được nước và môi trường chôn ngầm, tuổi thọ cao.
Nguyên lý nối ép (compression)
Nguyên lý của mối nối ép dựa trên kẹp cơ khí kết hợp làm kín đàn hồi, không cần nhiệt hay keo:
Khi luồn ống HDPE vào đầu nối và vặn đai ốc, đai ốc đẩy vòng kẹp trượt theo mặt côn trong thân. Mặt côn ép vòng kẹp co lại, các ngạnh bám vào bề mặt ngoài ống, giữ ống không tuột. Đồng thời gioăng O-ring bị nén giữa ống và thân, chặn nước rò rỉ.
Cơ cấu này tạo mối nối vừa kín vừa chịu được lực kéo tuột trong giới hạn áp làm việc, mà vẫn tháo lắp lại được. Đây là ưu điểm lớn của nối ép so với hàn nhiệt vốn là mối nối vĩnh viễn.
Thông số kỹ thuật
Bảng thông số kỹ thuật tiêu biểu của nối thẳng HDPE:
| Thông số | Giá trị / Tiêu chuẩn |
|---|---|
| Kiểu phụ kiện | Măng sông nối thẳng, nối ép hai đầu |
| Vật liệu thân | Nhựa PP (polypropylene) |
| Cỡ ống HDPE | Ø20 – Ø110 mm (theo quy cách) |
| Áp suất làm việc | PN10 / PN16 |
| Gioăng làm kín | Cao su EPDM / NBR (O-ring) |
| Vòng kẹp | Nhựa POM có ngạnh bám |
| Tiêu chuẩn ống | ISO 4427 (HDPE PE100) |
| Nhiệt độ làm việc | 0 – 45°C |
| Kết nối | Không cần hàn, vặn đai ốc |
| Chức năng | Nối hai đầu ống HDPE cùng cỡ |
Bảng vật liệu chi tiết
Vật liệu các bộ phận của nối thẳng HDPE:
| Chi tiết | Vật liệu |
|---|---|
| Thân măng sông | Nhựa PP cứng, chịu lực |
| Đai ốc siết | Nhựa PP |
| Vòng kẹp (collet) | Nhựa POM có ngạnh |
| Gioăng O-ring | Cao su EPDM / NBR |
| Bạc lót định vị | Nhựa PP / POM |
Ưu điểm nổi bật
Nối thẳng HDPE có nhiều ưu điểm cho thi công và sửa chữa:
Lắp cực nhanh, không cần máy hàn nhiệt, điện hay thợ chuyên môn – chỉ cần vặn đai ốc. Mối nối chịu được lực kéo tuột trong giới hạn áp và tháo lắp lại được, thuận tiện bảo trì. Vật liệu nhựa không gỉ, nhẹ, bền với nước, tuổi thọ cao.
Phù hợp cả thi công mới lẫn sửa chữa nhanh: chỉ cần cắt bỏ đoạn hỏng và dùng măng sông nối ống mới vào. Chi phí hợp lý, dễ vận chuyển và dự trữ. Đây là giải pháp linh hoạt cho tuyến ống HDPE cỡ nhỏ đến trung.
Ứng dụng thực tế
Nối thẳng HDPE được dùng rộng rãi trong các hệ cấp nước dùng ống nhựa:
Điển hình là nối hai đoạn ống HDPE trong thi công tuyến mới, cắt nối để lắp thêm phụ kiện, và sửa chữa nhanh các đoạn ống bị vỡ. Măng sông cũng dùng trong hệ cấp nước sinh hoạt, hệ tưới nông nghiệp, tưới nhỏ giọt và các mạng ống HDPE cỡ nhỏ đến trung.
Nhờ lắp nhanh không cần hàn, phụ kiện này đặc biệt hữu ích cho các đội thi công và bảo trì, cũng như những vị trí không thuận tiện dùng máy hàn nhiệt.
So sánh nối ép và hàn nhiệt
Ống HDPE có hai nhóm phương pháp đấu nối chính, mỗi nhóm phù hợp quy mô khác nhau:
Hàn nhiệt (hàn đối đầu, hàn điện trở) tạo mối nối liền khối, chịu áp và kéo cao, là tiêu chuẩn cho tuyến truyền tải lớn và chôn ngầm dài hạn; nhưng cần máy chuyên dụng, nguồn điện, thợ có chứng chỉ và điều kiện khô ráo. Nối ép (măng sông nối thẳng) không cần máy móc, lắp nhanh, tháo lắp lại được, tiện cho cỡ nhỏ, đấu thiết bị và sửa chữa.
Trong thực tế, người ta thường hàn cho tuyến chính cỡ lớn và dùng nối ép cho nhánh nhỏ, điểm đấu và sửa chữa. Việc chọn phương pháp phù hợp giúp cân đối chi phí, tiến độ và độ bền của tuyến.
Hướng dẫn lắp đặt
Lắp đúng kỹ thuật giúp mối nối ép kín và chắc:
Cắt vuông đầu ống HDPE, làm sạch và vát nhẹ mép để dễ luồn qua gioăng. Nới đai ốc, luồn ống qua đai ốc, vòng kẹp và gioăng, đẩy ống vào thân măng sông đủ sâu theo vạch dấu. Vặn đai ốc chặt tay rồi siết thêm bằng cờ lê để vòng kẹp ôm chắc và gioăng nén đủ. Thực hiện tương tự cho đầu còn lại.
Với ống mềm hoặc áp cao, cân nhắc dùng bạc lót (liner) chống móp theo khuyến cáo. Sau khi lắp, thử áp để kiểm tra độ kín trước khi lấp đất hoặc đưa vào vận hành.
Măng sông nối thẳng trong sửa chữa tuyến ống HDPE
Một trong những giá trị lớn nhất của măng sông nối thẳng là khả năng sửa chữa nhanh sự cố vỡ ống HDPE mà không cần máy hàn tại hiện trường.
Khi một đoạn ống HDPE bị vỡ hoặc hư hại, đội bảo trì chỉ cần cắt bỏ phần hỏng, chuẩn bị một đoạn ống thay thế cùng cỡ và dùng hai măng sông nối thẳng để nối đoạn mới vào tuyến. Toàn bộ thao tác thực hiện bằng cờ lê, không cần điện hay máy hàn nhiệt, có thể hoàn tất nhanh ngay trong hố đào — kể cả điều kiện ẩm ướt, chật hẹp.
So với hàn nhiệt vốn cần thiết bị và điều kiện khô ráo, măng sông nối ép cho phép khôi phục cấp nước nhanh hơn nhiều trong tình huống khẩn cấp. Đây là lý do các đơn vị vận hành mạng ống nhựa thường dự trữ sẵn măng sông theo các cỡ chủ đạo để ứng cứu sự cố.
Lưu ý chọn cấp áp và đường kính ống
Để mối nối bền và kín, cần chọn măng sông phù hợp với đúng đường kính ngoài và cấp áp của ống HDPE.
Ống HDPE PE100 có nhiều cấp áp (PN10, PN16…) với độ dày thành khác nhau, nên cùng đường kính danh nghĩa có thể khác nhau về đường kính trong. Phụ kiện nối ép chọn theo đường kính ngoài của ống và phải có cấp áp bằng hoặc cao hơn ống để không trở thành điểm yếu trên tuyến.
Khi đặt hàng, cần nêu rõ đường kính ống (Ø mm), cấp áp PN và tiêu chuẩn ống. T-Blue hỗ trợ khách hàng đối chiếu thông số để chọn đúng phụ kiện, tránh rò rỉ hoặc bung nối do lệch cấp áp và sai đường kính.
Bảo quản và độ bền của phụ kiện nhựa
Phụ kiện HDPE và PP có tuổi thọ cao nhưng cần bảo quản đúng cách, đặc biệt với gioăng cao su.
Nên bảo quản nơi khô ráo, tránh ánh nắng trực tiếp kéo dài vì tia UV có thể lão hóa nhựa và cao su nếu phơi lộ nhiều năm. Với lắp nổi ngoài trời, ưu tiên loại có phụ gia chống UV. Kiểm tra gioăng O-ring trước khi lắp, bảo đảm không rách, chai cứng. Những lưu ý đơn giản này giúp mối nối ép giữ độ kín trong suốt vòng đời tuyến ống.
Câu hỏi thường gặp (FAQ)
Nối thẳng HDPE có cần máy hàn không? Không. Đây là phụ kiện nối ép, chỉ cần vặn đai ốc bằng tay và cờ lê, không cần máy hàn nhiệt hay điện – tiện cho thi công nhanh và sửa chữa.
Mối nối ép có tái sử dụng được không? Có, mối nối ép tháo lắp lại được. Khi lắp lại nên kiểm tra gioăng O-ring và vòng kẹp, thay mới nếu đã mòn để bảo đảm kín.
Nối thẳng HDPE chịu được áp bao nhiêu? Thông thường PN10 đến PN16 tùy model và cỡ ống, tương thích với ống HDPE PE100 cùng cấp áp. Cần chọn phụ kiện cùng cấp PN với ống.
Có nối được hai ống HDPE khác cấp áp/độ dày không? Cần kiểm tra đường kính ngoài hai ống nằm trong dải của măng sông; cùng đường kính ngoài thì nối được, nhưng nên đồng bộ cấp áp để tránh điểm yếu trên tuyến.
Nối thẳng HDPE dùng cho nước nóng được không? Không nên; ống và phụ kiện HDPE phù hợp nước lạnh và nước sinh hoạt ở nhiệt độ thường. Nước nóng làm giảm áp lực chịu đựng của nhựa — cần dùng vật liệu chuyên dụng khác cho nước nóng.
Vì sao mối nối ép bị rò sau một thời gian? Thường do đai ốc lỏng dần, gioăng lão hóa hoặc ống co ngót; khắc phục bằng cách siết lại đai ốc đều tay và thay gioăng O-ring nếu đã xuống cấp.
Sản phẩm liên quan
Nối thẳng HDPE thường lắp cùng các phụ kiện nhựa HDPE sau để hoàn thiện tuyến ống:
- Tê ren HDPE – phụ kiện chia nhánh nối ép cho tuyến ống HDPE.
- Đai ngàm dùng cho ống HDPE – chuyển tiếp ống HDPE sang mặt bích thiết bị.
- Khớp nối mềm BE ngàm đồng – khớp nối mềm chống tuột cho các tuyến liên quan.
Xem thêm nhóm phụ kiện nhựa trong danh mục Phụ kiện HDPE.
Liên hệ & báo giá
Để nhận báo giá nối thẳng HDPE đúng cỡ ống và cấp áp, quý khách vui lòng liên hệ T-Blue. Chúng tôi tư vấn chọn phụ kiện cùng cấp áp với ống và cung cấp đầy đủ chứng từ.
Sản phẩm nhựa PP chất lượng, gioăng bền, sẵn hàng các cỡ thông dụng, giao nhanh toàn quốc – phù hợp cả cho dự trữ vật tư sửa chữa. Vui lòng cung cấp đường kính ống HDPE để được tư vấn chính xác.
