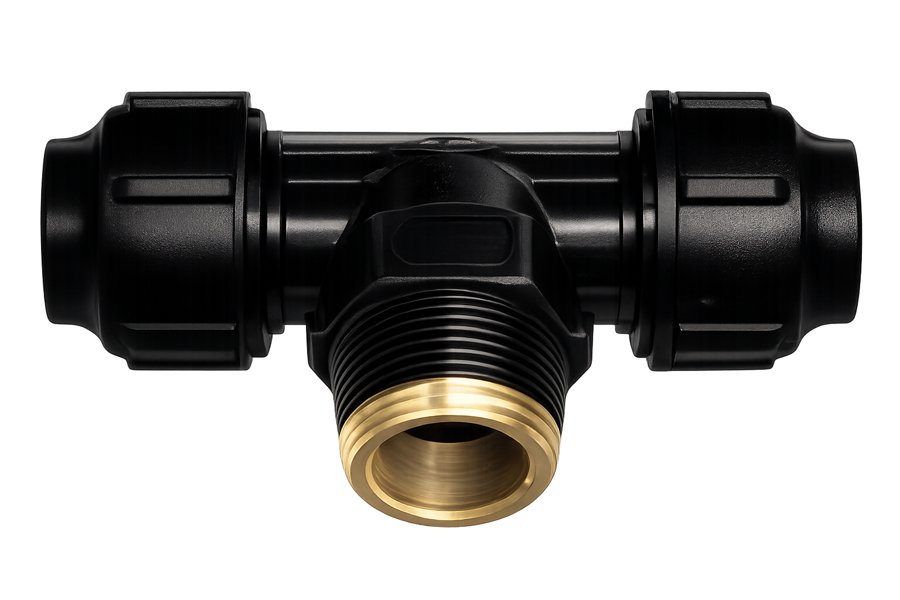

Tê thu HDPE ren ngoài ren đồng là phụ kiện dạng chữ T dùng để trích nhánh nhỏ từ đường ống HDPE và kết nối với van, đồng hồ hoặc phụ kiện có ren trong. Thiết kế rắc co giúp lắp đặt nhanh không cần hàn nhiệt, trong khi đầu ren đồng ngoài tạo mối nối chắc chắn và thuận tiện tháo lắp. Sản phẩm phù hợp cho hệ thống cấp nước sinh hoạt, tưới tiêu, công trình dân dụng và nông nghiệp.
Tê thu HDPE ren ngoài ren đồng là gì?
Tê thu HDPE ren ngoài ren đồng là phụ kiện dạng chữ T dùng để trích một nhánh nhỏ hơn từ đường ống HDPE và kết nối với thiết bị có ren trong. Hai đầu đường ống chính sử dụng kiểu nối rắc co, chỉ cần luồn ống HDPE vào đầu nối và siết đai ốc để tạo mối nối kín mà không cần hàn nhiệt. Điểm đặc trưng của sản phẩm là nhánh ren đồng ngoài (ren đực), dùng để vặn trực tiếp vào van, co hoặc măng sông có ren trong.
Tê thu HDPE ren ngoài thuộc nhóm phụ kiện kết nối ống PE cấp nước, phù hợp với hệ thống sử dụng ống HDPE theo ISO 4427. Thiết kế kết hợp giữa đầu rắc co và ren đồng giúp thao tác lắp đặt nhanh, thuận tiện khi cần chia nhánh và chuyển tiếp sang kết nối ren. Sản phẩm phù hợp cho các hệ thống cấp nước cần trích nhánh nhỏ và đấu nối bằng ren ngoài mà không sử dụng phương pháp hàn ống.
Cấu tạo và vật liệu

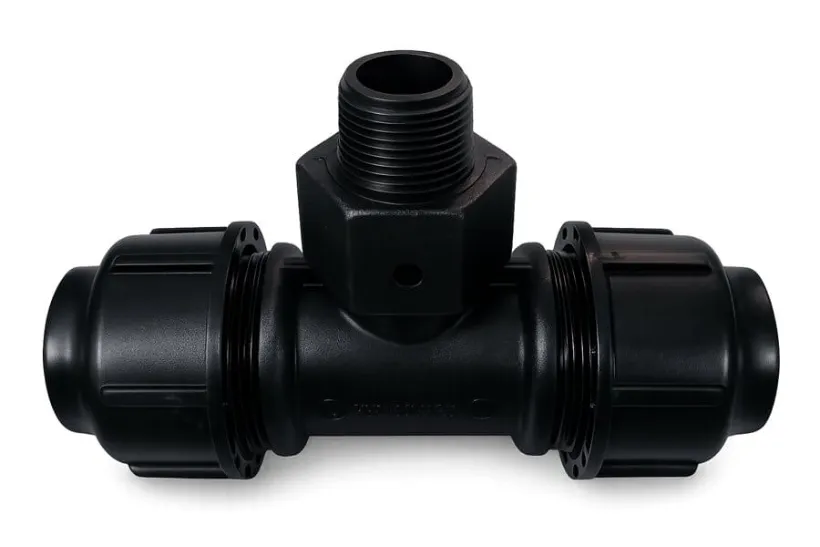

Tê thu HDPE ren ngoài ren đồng có cấu tạo dạng chữ T, gồm hai đầu đường chính dùng cụm rắc co và một nhánh rẽ có kích thước nhỏ hơn, tích hợp ren đồng ngoài. Cụm rắc co gồm đai ốc siết, vòng chấu và gioăng cao su, có nhiệm vụ giữ chặt ống HDPE và tạo độ kín cho mối nối mà không cần hàn nhiệt. Thân nhựa phù hợp với ống HDPE PE100, có khả năng chịu áp lực và chống ăn mòn, trong khi ren đồng ngoài giúp tăng độ bền cơ học và bảo đảm kết nối kín khi vặn với đầu ren trong.
So với tê thu HDPE ren đồng trong, phiên bản ren ngoài phù hợp khi thiết bị hoặc phụ kiện đối ứng sử dụng ren trong. Thiết kế rắc co giúp tê thu HDPE ren đồng ngoài lắp đặt nhanh, không yêu cầu máy hàn và có thể tháo lắp lại nhiều lần khi cần kiểm tra hoặc sửa chữa. Nhờ kết hợp thân nhựa, cụm rắc co và ren đồng ngoài, phụ kiện đáp ứng tốt nhu cầu trích nhánh nhỏ và chuyển tiếp từ ống HDPE sang kết nối ren.
Thông số kỹ thuật
Sản phẩm sản xuất theo hệ kích thước ống PE tiêu chuẩn và các cấp áp lực phổ biến. Thông số kỹ thuật tham khảo:
| Thông số kỹ thuật | Tê thu HDPE ren ngoài ren đồng (kiểu nén) |
|---|---|
| Loại phụ kiện | Tê thu HDPE kiểu nén, nhánh ren ngoài bằng đồng |
| Vật liệu thân | Nhựa PP (Polypropylene) chịu lực, chống UV |
| Đầu nối ống HDPE | Kiểu nén cơ khí (compression): ống lồng + vòng chèn + đai ốc PP |
| Gioăng làm kín | Cao su EPDM |
| Đầu ren | Ren ngoài (ren đực) bằng đồng thau (brass) đúc gài |
| Tiêu chuẩn | Đầu nén theo ISO 4427 / DIN 8076; ren theo ISO 228 / BS EN 10226 |
| Áp suất làm việc | PN10 / PN16 |
| Dải kích thước | Ø20 – Ø110 mm (ren 1/2″ – 4″) |
| Nhiệt độ tối đa | 45°C (nước sinh hoạt) |
| Màu sắc | Đen hoặc xanh |
Phụ kiện HDPE kiểu nén là gì: Đây là loại phụ kiện dùng cơ cấu nén cơ khí để đấu nối ống nhựa HDPE mà không cần hàn nhiệt hay dụng cụ chuyên dụng. Khi vặn đai ốc, vòng chèn (grip ring) siết chặt quanh thành ống và gioăng cao su EPDM ép kín, tạo mối nối chịu áp và chống kéo tuột. Ưu điểm là lắp nhanh, tháo lắp lại được, phù hợp thi công hiện trường và sửa chữa. Thân phụ kiện đúc từ nhựa PP chịu lực, chống tia UV, bền trong môi trường chôn ngầm và ngoài trời.
Công dụng tê thu ren ngoài đồng: Tê thu chia dòng sang một nhánh nhỏ hơn, với nhánh rẽ là ren ngoài (ren đực) bằng đồng thau để vặn vào các thiết bị có ren trong như van, cút ren, măng sông. Ren đồng chịu lực siết và mài mòn tốt hơn ren nhựa, thích hợp điểm đấu nối quan trọng. Hai đầu chạy thẳng dùng khớp nén ôm ống HDPE, lắp nhanh không cần hàn.
Tiêu chuẩn và áp lực: Đầu nén được chế tạo theo ISO 4427 / DIN 8076 dành cho ống HDPE, làm việc ở cấp áp PN10–PN16 tùy kích thước; đầu ren theo ISO 228 hoặc BS EN 10226. Dải kích thước phổ biến từ Ø20 đến Ø110 mm, ren từ 1/2″ đến 4″, nhiệt độ làm việc tới 45°C cho nước sinh hoạt. Nhờ chuẩn hóa, phụ kiện lắp lẫn với ống HDPE và phụ kiện ren của nhiều nhà sản xuất.
Hướng dẫn lắp đặt: Cắt ống HDPE vuông góc, vát nhẹ mép và làm sạch. Nới lỏng đai ốc, đẩy ống qua gioăng và vòng chèn tới vạch định vị trong thân, siết đai ốc bằng tay rồi siết thêm bằng cờ-lê vừa lực để tránh nứt ren. Với đầu ren, quấn băng tan (PTFE) vừa đủ trước khi vặn. Sau khi lắp, cấp nước thử áp và kiểm tra rò rỉ tại toàn bộ mối nối trước khi vận hành.
Kích thước đường chính, nhánh thu và ren đồng của tê thu HDPE ren ngoài thay đổi tùy theo từng model sản phẩm. Quý khách vui lòng liên hệ T-Blue để được tư vấn đúng tổ hợp OD chính – OD nhánh – cỡ ren và cấp áp lực PN10/PN16 phù hợp với hệ thống.
Nguyên lý làm việc và ưu điểm
Tê thu HDPE ren ngoài ren đồng hoạt động bằng cách chia dòng nước từ đường ống chính sang một nhánh có kích thước nhỏ hơn để kết nối với thiết bị hoặc phụ kiện sử dụng ren trong. Hai đầu đường chính được làm kín bằng cơ cấu rắc co: khi siết đai ốc, vòng chấu và gioăng ép chặt quanh ống HDPE, tạo liên kết chắc chắn và hạn chế rò rỉ. Đầu ren đồng ngoài được vặn vào ren trong tương ứng, kết hợp băng tan phù hợp để tăng độ kín cho mối nối.
Ưu điểm nổi bật của tê thu HDPE ren ngoài là lắp đặt nhanh, không cần hàn nhiệt hoặc máy hàn chuyên dụng. Phụ kiện có trọng lượng nhẹ, khả năng chống ăn mòn tốt, dễ tháo lắp khi bảo trì và nhánh ren đồng có độ bền cao, tương thích với nhiều thiết bị ren trong. Nhờ đó, sản phẩm là giải pháp thuận tiện để trích nhánh nhỏ và chuyển tiếp từ ống HDPE sang kết nối ren trong hệ thống đường ống.
Ứng dụng
Tê thu HDPE ren ngoài ren đồng được sử dụng để trích nhánh từ đường ống HDPE và kết nối với các thiết bị, phụ kiện có ren trong. Nhờ thiết kế rắc co dễ lắp đặt và đầu ren đồng ngoài chắc chắn, sản phẩm phù hợp với nhiều hệ thống cần thi công nhanh mà không sử dụng phương pháp hàn nhiệt. Một số ứng dụng phổ biến gồm:
- Cấp nước sinh hoạt: Trích nhánh nhỏ từ tuyến ống HDPE để đấu nối với van, đồng hồ nước hoặc thiết bị có ren trong.
- Hệ thống tưới tiêu: Dùng để chia nhánh cấp nước cho đường ống tưới trong nông nghiệp, vườn cây và khu vực sản xuất.
- Công trình dân dụng: Phù hợp khi cần kết nối nhanh giữa đường ống HDPE và các phụ kiện ren kim loại.
- Khu dân cư: Sử dụng để phân nhánh đường ống và kết nối với các thiết bị cấp nước có đầu ren trong.
- Công trình cần thi công nhanh: Cơ cấu rắc co không yêu cầu hàn nhiệt, thuận tiện lắp đặt, tháo rời và điều chỉnh tuyến ống tại hiện trường.
Hướng dẫn lắp đặt
Lắp đầu rắc co và nhánh ren đúng kỹ thuật để đảm bảo kín.
- Chuẩn bị và nối đường chính: Cắt ống vuông góc, làm sạch ba via, nới đai ốc rắc co, luồn hai đầu ống chính vào sâu đến chân trong, siết đai ốc để vòng chấu và gioăng ép kín quanh ống. Không siết quá lực làm nứt đai ốc.
- Vặn nhánh ren ngoài: Quấn băng tan vừa đủ vào ren đồng ngoài của nhánh, vặn với thiết bị/phụ kiện ren trong ở lực vừa phải, vặn thẳng để không hư ren.
- Căn chỉnh và thử kín: Căn hướng nhánh, cố định tê chắc chắn rồi cấp nước thử kín cả đường chính (rắc co) lẫn nhánh ren. Nếu rò, nới ra và lắp lại đúng cách.
Lỗi thường gặp và cách khắc phục
Trong quá trình lắp đặt, tê thu HDPE ren ngoài ren đồng có thể xảy ra rò nước hoặc hư hỏng nếu thao tác chưa đúng kỹ thuật. Việc xác định đúng vị trí và nguyên nhân giúp xử lý nhanh, hạn chế ảnh hưởng đến độ kín và độ bền của mối nối. Một số lỗi thường gặp gồm:
- Rò nước tại đầu rắc co: Thường do ống HDPE chưa được luồn đủ sâu, gioăng đặt lệch hoặc đai ốc siết chưa đủ. Cách khắc phục là nới đai ốc, kiểm tra và chỉnh lại gioăng, luồn ống sâu đúng vị trí rồi siết lại vừa đủ.
- Rò nước tại đầu ren ngoài: Có thể do băng tan quấn chưa đủ hoặc ren bị vặn lệch. Nên tháo mối nối, quấn lại băng tan và vặn ren thẳng để bảo đảm độ kín.
- Nứt đai ốc hoặc thân nhựa: Nguyên nhân thường do dùng lực quá lớn khi siết. Cần thay phụ kiện bị nứt và thao tác siết vừa phải để tránh làm biến dạng hoặc hư hỏng chi tiết.
- Mối nối vẫn rò sau khi khắc phục: Kiểm tra lại tình trạng gioăng, vòng chấu, ren đồng và bề mặt ống trước khi lắp lại.
Câu hỏi thường gặp (FAQ)
“Ren ngoài” khác “ren đồng” (ren trong) thế nào?
Ren ngoài (ren đực) vặn vào chi tiết có ren trong; loại ren trong thì ngược lại. Chọn theo đầu đối ứng. Xem thêm tê thu HDPE ren đồng (ren trong) ở mục sản phẩm liên quan.
Có cần hàn không?
Không. Đường chính dùng rắc co (siết đai ốc), nhánh ren vặn với băng tan.
Chịu áp lực bao nhiêu?
Theo cấp PN10 hoặc PN16 tùy model, theo hệ ống PE ISO 4427.
Sản phẩm liên quan
- Tê thu HDPE ren đồng (ren trong)
- Nối góc HDPE ren đồng 90°
- Tê ren HDPE PN10-16
- Xem thêm phụ kiện HDPE T-Blue
Liên hệ & báo giá tê thu HDPE ren ngoài ren đồng tại T-Blue
T-Blue cung cấp tê thu HDPE ren ngoài ren đồng kiểu rắc co, nhựa dùng cho ống PE100, cấp áp PN10/PN16 cho hệ thống cấp nước và tưới tiêu. Để được tư vấn chọn đúng tổ hợp cỡ đường chính – nhánh – ren cùng báo giá, quý khách vui lòng liên hệ đội ngũ kỹ thuật T-Blue. Chúng tôi cung cấp đầy đủ phụ kiện HDPE (tê thu, nối góc, cút, côn, van) đồng bộ cho tuyến ống nhựa.
Nguồn tham khảo: [2] Tiêu chuẩn tham chiếu: ISO 4427 / DIN 8076 (phụ kiện nén ống HDPE); ISO 228 (ren ống). [1] ISO 4427 – PE pipes & fittings; Boshart – Assembling Plastic Threaded Fittings. engineeringtoolbox.com
