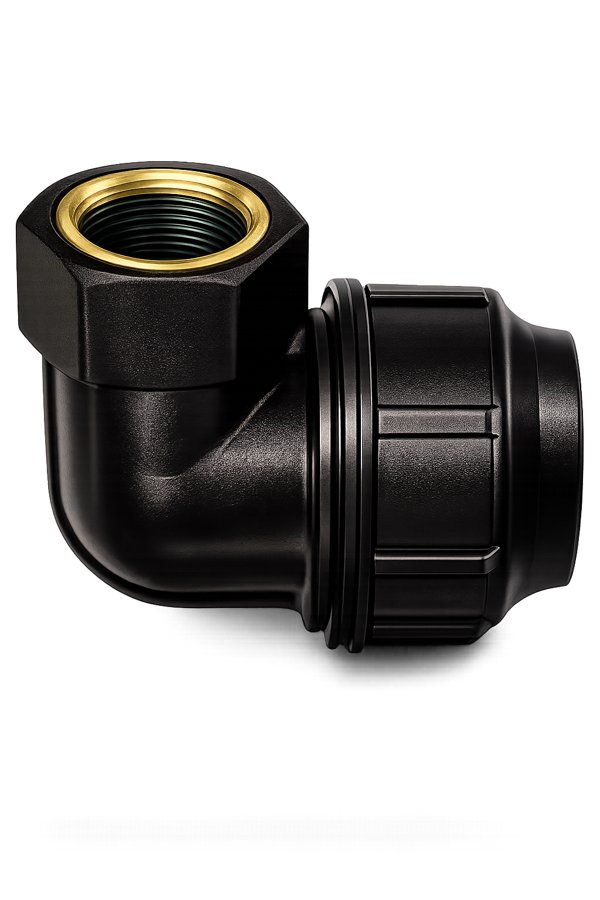

Nối góc HDPE ren đồng 90° là phụ kiện dùng để đổi hướng đường ống HDPE và kết nối nhanh với van, đồng hồ, vòi hoặc thiết bị có đầu ren. Thiết kế rắc co giúp lắp đặt không cần hàn nhiệt, trong khi đầu ren đồng tạo mối nối chắc chắn, thuận tiện tháo lắp và bảo trì. Sản phẩm phù hợp cho hệ thống cấp nước sinh hoạt, tưới tiêu và nhiều công trình dân dụng, nông nghiệp.
Nối góc HDPE ren đồng 90° là gì?
Nối góc HDPE ren đồng 90° là phụ kiện dùng để đổi hướng đường ống HDPE một góc vuông, kết hợp một đầu nối rắc co (compression) cho ống HDPE và một đầu ren đồng để kết nối với thiết bị hoặc đường ống ren. Thiết kế rắc co cho phép luồn ống HDPE trực tiếp vào đầu nối, sau đó siết đai ốc để ép gioăng ôm chặt thành ống, tạo mối nối kín mà không cần hàn nhiệt. Nhờ cấu tạo này, nối góc HDPE ren đồng giúp rút ngắn thời gian lắp đặt và thuận tiện khi thi công tại công trường.
Đầu ren đồng tạo liên kết chắc chắn, kín nước khi kết nối với van, đồng hồ đo hoặc ống ren kim loại, phù hợp cho nhiều hệ thống cấp nước và đường ống kỹ thuật. So với phương pháp hàn nhiệt, kiểu nối rắc co giúp thao tác lắp đặt và tháo rời đơn giản hơn, không yêu cầu thiết bị hàn chuyên dụng. Đây là lựa chọn phù hợp khi cần kết nối nhanh giữa ống HDPE và thiết bị có đầu ren trong hệ thống đường ống.
Cấu tạo và vật liệu
Nối góc HDPE ren đồng 90° có cấu tạo gồm thân nhựa tạo góc vuông, cụm rắc co với đai ốc siết, vòng chấu kẹp và gioăng cao su ở đầu nối ống HDPE, cùng đầu ren đồng ở phía còn lại. Thân nhựa và cụm rắc co được thiết kế phù hợp với ống HDPE PE100, có khả năng chịu áp lực và chống ăn mòn tốt trong điều kiện sử dụng thông thường. Gioăng cao su tạo lực ép kín quanh thành ống, trong khi đầu ren đồng giúp mối nối có độ bền cơ học cao và kín khít khi kết nối với thiết bị ren.
Kết cấu rắc co giúp nối góc ren đồng 90° có thể tháo lắp tương đối thuận tiện mà không cần hàn nhiệt hoặc thiết bị chuyên dụng. Đặc điểm này đặc biệt hữu ích khi cần kiểm tra, sửa chữa, thay thế phụ kiện hoặc điều chỉnh tuyến ống trong quá trình vận hành. Sự kết hợp giữa thân nhựa, gioăng cao su và ren đồng mang lại giải pháp kết nối nhanh, chắc chắn và phù hợp cho nhiều hệ thống đường ống HDPE.
Thông số kỹ thuật
Sản phẩm sản xuất theo hệ kích thước ống PE tiêu chuẩn và các cấp áp lực phổ biến. Thông số kỹ thuật tham khảo:
| Thông số kỹ thuật | Nối góc HDPE ren đồng 90° (kiểu nén) |
|---|---|
| Loại phụ kiện | Nối góc (cút) 90° HDPE kiểu nén, đầu ren trong bằng đồng |
| Vật liệu thân | Nhựa PP (Polypropylene) chịu lực, chống UV |
| Đầu nối ống HDPE | Kiểu nén cơ khí (compression): ống lồng + vòng chèn + đai ốc PP |
| Gioăng làm kín | Cao su EPDM |
| Đầu ren | Ren trong bằng đồng thau (brass) đúc gài |
| Tiêu chuẩn | Đầu nén theo ISO 4427 / DIN 8076; ren theo ISO 228 / BS EN 10226 |
| Áp suất làm việc | PN10 / PN16 |
| Dải kích thước | Ø20 – Ø110 mm (ren 1/2″ – 4″) |
| Nhiệt độ tối đa | 45°C (nước sinh hoạt) |
| Màu sắc | Đen hoặc xanh |
Phụ kiện HDPE kiểu nén là gì: Đây là loại phụ kiện dùng cơ cấu nén cơ khí để đấu nối ống nhựa HDPE mà không cần hàn nhiệt hay dụng cụ chuyên dụng. Khi vặn đai ốc, vòng chèn (grip ring) siết chặt quanh thành ống và gioăng cao su EPDM ép kín, tạo mối nối chịu áp và chống kéo tuột. Ưu điểm là lắp nhanh, tháo lắp lại được, phù hợp thi công hiện trường và sửa chữa. Thân phụ kiện đúc từ nhựa PP chịu lực, chống tia UV, bền trong môi trường chôn ngầm và ngoài trời.
Công dụng nối góc ren đồng: Nối góc 90° ren đồng vừa chuyển hướng ống HDPE một góc vuông vừa chuyển sang đầu ren đồng bền chắc để đấu van hoặc thiết bị. So với nối góc ren nhựa, phiên bản ren đồng chịu được lực siết lớn và số lần tháo lắp nhiều hơn, thích hợp điểm đấu nối quan trọng như trước đồng hồ, van khóa. Đầu nén ôm ống HDPE giúp lắp đặt nhanh, kín chắc.
Tiêu chuẩn và áp lực: Đầu nén được chế tạo theo ISO 4427 / DIN 8076 dành cho ống HDPE, làm việc ở cấp áp PN10–PN16 tùy kích thước; đầu ren theo ISO 228 (ren hệ mét ống) hoặc BS EN 10226. Dải kích thước phổ biến từ Ø20 đến Ø110 mm, ren từ 1/2″ đến 4″, nhiệt độ làm việc tới 45°C cho nước sinh hoạt. Nhờ chuẩn hóa, phụ kiện lắp lẫn với ống HDPE và phụ kiện ren của nhiều nhà sản xuất.
Hướng dẫn lắp đặt: Cắt ống HDPE vuông góc, vát nhẹ mép và làm sạch bụi bẩn. Nới lỏng đai ốc, đẩy ống qua gioăng và vòng chèn tới vạch định vị bên trong thân, sau đó siết đai ốc bằng tay rồi siết thêm bằng cờ-lê vừa lực để tránh nứt ren nhựa. Với đầu ren, quấn băng tan (PTFE) vừa đủ trước khi vặn để đảm bảo kín. Sau khi lắp, cấp nước thử áp và kiểm tra rò rỉ tại toàn bộ mối nối trước khi đưa vào vận hành.
Cỡ ren đồng của nối góc HDPE 90° được lựa chọn tương ứng với đường kính ngoài (OD) của ống để bảo đảm kết nối chính xác và kín nước. Quý khách vui lòng liên hệ T-Blue để được tư vấn đúng cặp OD – ren và cấp áp lực PN10/PN16 phù hợp với hệ thống.
Nguyên lý làm việc và ưu điểm
Nối góc HDPE ren đồng 90° hoạt động dựa trên cơ chế nén cơ khí của đầu rắc co. Khi siết đai ốc, vòng chấu và gioăng cao su được ép chặt quanh mặt ngoài ống HDPE, vừa giữ cố định đường ống vừa tạo độ kín cho mối nối; đầu ren đồng được vặn vào ren đối ứng để kết nối với van, đồng hồ hoặc thiết bị ren. Cơ chế này giúp nối góc HDPE ren đổi hướng đường ống nhanh chóng mà không cần hàn nhiệt.
Một ưu điểm nổi bật của phụ kiện là lắp đặt nhanh, không cần máy hàn hoặc thiết bị chuyên dụng, phù hợp thi công tại công trường. Cấu tạo nhẹ, chống ăn mòn và có thể tháo lắp lại nhiều lần giúp thuận tiện cho công tác kiểm tra, sửa chữa hoặc điều chỉnh tuyến ống. Đầu ren đồng có độ bền cơ học tốt, tạo mối nối chắc chắn và phù hợp khi cần chuyển tiếp từ ống HDPE sang kết nối ren.
Ứng dụng
Nối góc HDPE ren đồng 90° được sử dụng để đổi hướng đường ống và kết nối nhanh ống HDPE với các thiết bị có đầu ren. Nhờ cấu tạo rắc co dễ lắp đặt, phụ kiện phù hợp với nhiều hệ thống cần thi công nhanh và không có điều kiện sử dụng máy hàn nhiệt. Một số ứng dụng phổ biến gồm:
- Cấp nước sinh hoạt: Dùng để rẽ hướng ống HDPE 90° và kết nối với van, đồng hồ nước, vòi hoặc thiết bị có đầu ren.
- Hệ thống tưới tiêu: Phù hợp cho đường ống tưới trong nông nghiệp, vườn cây và các khu vực cần thay đổi hướng tuyến.
- Công trình dân dụng: Sử dụng khi cần lắp đặt nhanh, kết nối ống HDPE với thiết bị ren mà không cần hàn nhiệt.
- Hệ thống đường ống cần sửa chữa: Cấu tạo rắc co cho phép tháo lắp thuận tiện, phù hợp thay thế hoặc điều chỉnh phụ kiện trong quá trình sử dụng.
- Thi công tại khu vực hạn chế thiết bị: Trọng lượng nhẹ, không cần máy hàn giúp tiết kiệm thời gian và thuận tiện khi lắp đặt tại hiện trường.
Hướng dẫn lắp đặt
Lắp đầu rắc co và đầu ren đúng kỹ thuật để đảm bảo kín.
- Chuẩn bị đầu ống: Cắt ống HDPE vuông góc, làm sạch ba via và bụi bẩn ở đầu ống. Nới lỏng đai ốc rắc co vừa đủ để luồn ống, kiểm tra gioăng và vòng chấu nằm đúng vị trí bên trong.
- Luồn ống và siết đai ốc: Luồn đầu ống vào sâu đến chân trong của rắc co, sau đó siết đai ốc chặt bằng tay rồi tăng lực bằng dụng cụ để vòng chấu và gioăng ép kín quanh ống. Không siết quá mức làm nứt đai ốc nhựa.
- Vặn đầu ren và thử kín: Quấn băng tan vừa đủ vào ren đồng, vặn với thiết bị/ống ren đối ứng ở lực vừa phải. Căn hướng 90°, cố định rồi cấp nước thử kín cả đầu rắc co lẫn đầu ren.
Lỗi thường gặp và cách khắc phục
Trong quá trình lắp đặt, nối góc HDPE ren đồng 90° có thể xuất hiện tình trạng rò nước hoặc hư hỏng nếu thao tác không đúng kỹ thuật. Kiểm tra vị trí rò rỉ và nguyên nhân cụ thể giúp xử lý nhanh, đồng thời duy trì độ kín và độ bền của mối nối. Một số lỗi thường gặp gồm:
- Rò nước tại đầu rắc co: Có thể do ống HDPE chưa được luồn đủ sâu, đai ốc siết chưa chặt hoặc gioăng bị lệch vị trí. Cách khắc phục là nới đai ốc, kiểm tra và chỉnh lại gioăng, luồn ống vào đúng vị trí rồi siết lại vừa đủ.
- Rò nước tại đầu ren đồng: Nguyên nhân thường do băng tan quấn chưa đủ hoặc ren bị vặn lệch. Nên tháo mối nối, quấn lại băng tan phù hợp và vặn ren thẳng, tránh làm hỏng phần ren.
- Nứt đai ốc hoặc thân nhựa: Thường xảy ra khi siết quá lực trong quá trình lắp đặt. Cần thay thế phụ kiện bị nứt và siết đai ốc vừa đủ để bảo đảm độ kín mà không gây biến dạng.
- Mối nối không kín sau khi lắp: Kiểm tra lại độ sâu ống, vị trí gioăng, vòng chấu và tình trạng ren trước khi đưa hệ thống vào vận hành.
Câu hỏi thường gặp (FAQ)
Loại này khác nối góc ren HDPE thường ở đâu?
Loại này dùng đầu rắc co (siết đai ốc, không cần hàn) kết hợp ren đồng, tiện lắp nhanh và tháo lắp lại. Xem thêm nối góc ren HDPE 90° ở mục sản phẩm liên quan.
Có cần máy hàn không?
Không. Đầu rắc co chỉ cần siết đai ốc, đầu ren thì vặn với băng tan.
Chịu áp lực bao nhiêu?
Theo cấp PN10 hoặc PN16 tùy model, theo hệ ống PE ISO 4427.
Sản phẩm liên quan
Liên hệ & báo giá nối góc HDPE ren đồng 90° tại T-Blue
T-Blue cung cấp nối góc HDPE ren đồng 90° kiểu rắc co, nhựa dùng cho ống PE100, ren đồng, cấp áp PN10/PN16 cho hệ thống cấp nước và tưới tiêu. Để được tư vấn chọn đúng cặp OD–ren và cấp áp lực cùng báo giá, quý khách vui lòng liên hệ đội ngũ kỹ thuật T-Blue. Chúng tôi cung cấp đầy đủ phụ kiện HDPE (nối góc, tê thu, cút, côn, van) đồng bộ cho tuyến ống nhựa.
Nguồn tham khảo: [2] Tiêu chuẩn tham chiếu: ISO 4427 / DIN 8076 (phụ kiện nén ống HDPE); ISO 228 (ren ống). [1] ISO 4427 – PE pipes & fittings; Boshart – Assembling Plastic Threaded Fittings. engineeringtoolbox.com
