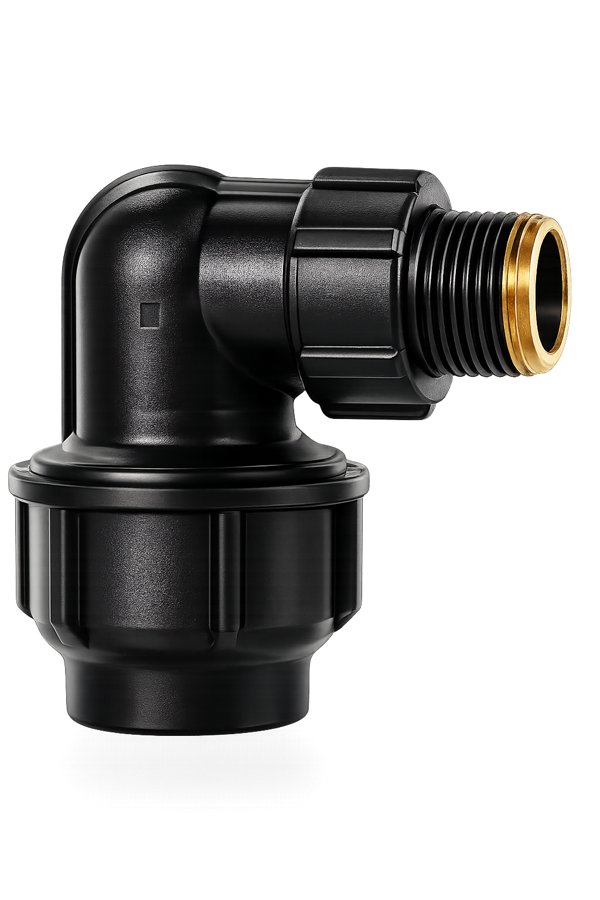

Nối góc HDPE 1 đầu ren ngoài đồng 90° là phụ kiện dùng để đổi hướng đường ống HDPE và chuyển tiếp sang các thiết bị có ren trong. Thiết kế đầu rắc co giúp lắp ống nhanh, không cần hàn nhiệt, trong khi đầu ren đồng ngoài tạo mối nối chắc chắn với van, co hoặc măng sông ren trong.
Nối góc HDPE 1 đầu ren ngoài đồng 90° là gì?

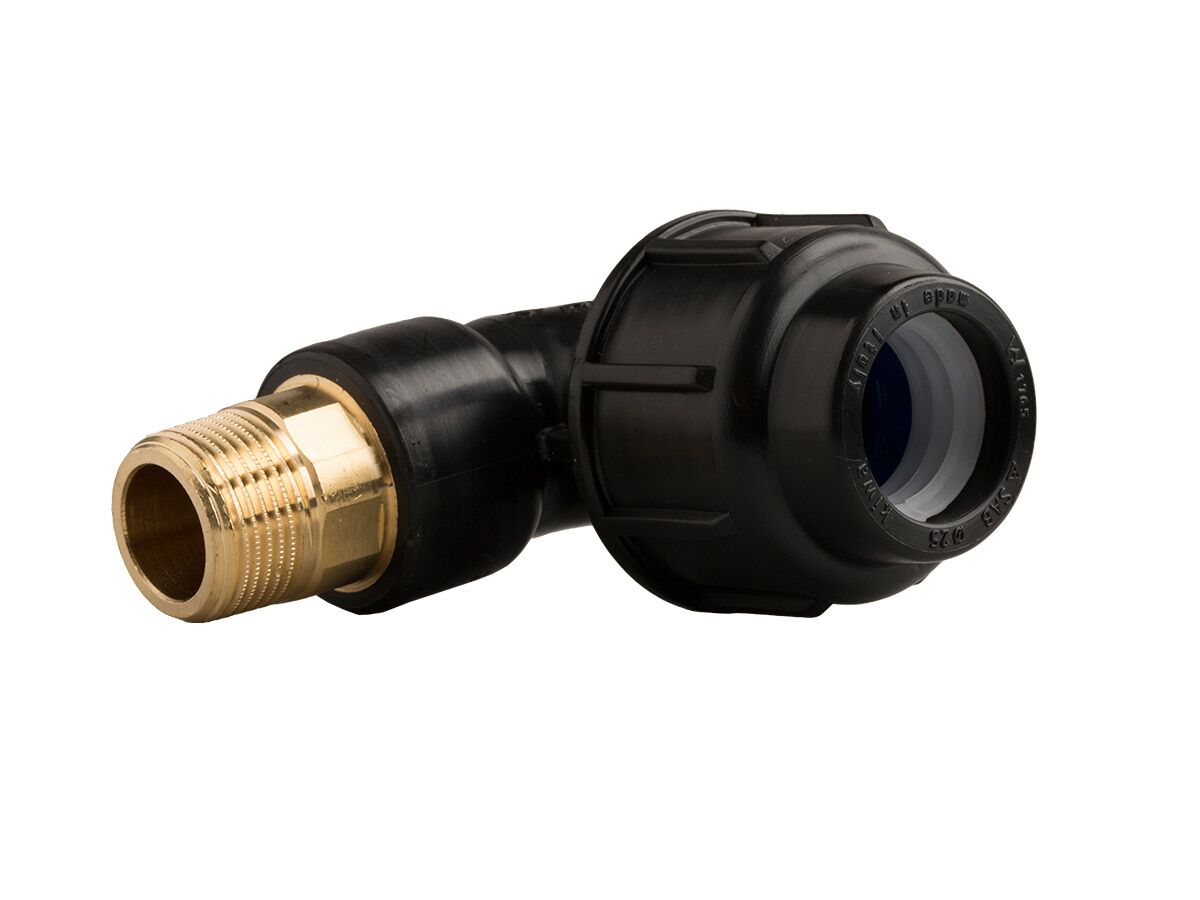

Nối góc HDPE 1 đầu ren ngoài đồng 90° là phụ kiện dùng để đổi hướng đường ống HDPE một góc 90°, gồm một đầu rắc co nối ống và một đầu ren đồng ngoài. Đầu ren ngoài có dạng ren đực, dùng để vặn vào các chi tiết có ren trong như co, măng sông hoặc van. Thiết kế này giúp kết nối ống HDPE với các thiết bị ren trong thuận tiện và chắc chắn.
Đầu rắc co cho phép lắp ống HDPE bằng cách luồn ống vào thân phụ kiện và siết đai ốc mà không cần hàn nhiệt. Sản phẩm vừa đáp ứng nhu cầu chuyển hướng đường ống, vừa hỗ trợ chuyển tiếp từ ống HDPE sang kết nối ren. Nhờ cách lắp đặt đơn giản, phụ kiện phù hợp với nhiều hệ thống đường ống dân dụng và kỹ thuật.
Cấu tạo và vật liệu
Nối góc HDPE 1 đầu ren ngoài đồng 90° gồm thân nhựa tạo góc vuông, cụm rắc co với đai ốc, vòng chấu, gioăng làm kín và đầu ren đồng ngoài. Thân nhựa được thiết kế để kết nối với ống PE100, có khả năng chịu áp lực và chống ăn mòn, phù hợp sử dụng trong nhiều môi trường lắp đặt. Đầu ren đồng ngoài có độ bền cơ học tốt, giúp tạo mối nối chắc chắn và kín khít khi vặn vào chi tiết có ren trong tương ứng.
Cụm rắc co giữ ống HDPE bằng vòng chấu và gioăng, đồng thời tạo độ kín cho mối nối khi đai ốc được siết đúng cách. So với loại ren đồng trong, thiết kế ren ngoài phù hợp khi đầu đối ứng là ren trong như van, co hoặc măng sông, giúp quá trình chuyển tiếp giữa các kiểu kết nối thuận tiện hơn. Ngoài ra, kết cấu rắc co cho phép tháo lắp nhiều lần mà không cần hàn nhiệt, hỗ trợ kiểm tra, bảo trì và sửa chữa đường ống dễ dàng.
Thông số kỹ thuật
| Thông số kỹ thuật | Nối góc HDPE 1 đầu ren ngoài đồng 90° (kiểu nén) |
|---|---|
| Loại phụ kiện | Nối góc (cút) 90° HDPE kiểu nén, một đầu ren ngoài bằng đồng |
| Vật liệu thân | Nhựa PP (Polypropylene) chịu lực, chống UV |
| Đầu nối ống HDPE | Kiểu nén cơ khí (compression): ống lồng + vòng chèn + đai ốc PP |
| Gioăng làm kín | Cao su EPDM |
| Đầu ren | Một đầu ren ngoài (ren đực) bằng đồng thau, một đầu khớp nén |
| Tiêu chuẩn | Đầu nén theo ISO 4427 / DIN 8076; ren theo ISO 228 / BS EN 10226 |
| Áp suất làm việc | PN10 / PN16 |
| Dải kích thước | Ø20 – Ø110 mm (ren 1/2″ – 4″) |
| Nhiệt độ tối đa | 45°C (nước sinh hoạt) |
| Màu sắc | Đen hoặc xanh |
Phụ kiện HDPE kiểu nén là gì: Đây là loại phụ kiện dùng cơ cấu nén cơ khí để đấu nối ống nhựa HDPE mà không cần hàn nhiệt hay dụng cụ chuyên dụng. Khi vặn đai ốc, vòng chèn (grip ring) siết chặt quanh thành ống và gioăng cao su EPDM ép kín, tạo mối nối chịu áp và chống kéo tuột. Ưu điểm là lắp nhanh, tháo lắp lại được, phù hợp thi công hiện trường và sửa chữa. Thân phụ kiện đúc từ nhựa PP chịu lực, chống tia UV, bền trong môi trường chôn ngầm và ngoài trời.
Công dụng nối góc 1 đầu ren ngoài đồng: Loại cút 90° này có một đầu là khớp nén ôm ống HDPE và một đầu là ren ngoài bằng đồng, dùng để chuyển hướng vuông góc đồng thời đấu ống HDPE vào thiết bị có ren trong (van, đồng hồ, cút ren). Ren ngoài bằng đồng thau bền, chịu lực vặn tốt, phù hợp các điểm nối chịu tải hoặc phải tháo lắp nhiều lần. Kết cấu nén giúp thi công nhanh, không cần máy hàn nhiệt.
Tiêu chuẩn và áp lực: Đầu nén được chế tạo theo ISO 4427 / DIN 8076 dành cho ống HDPE, làm việc ở cấp áp PN10–PN16 tùy kích thước; đầu ren theo ISO 228 hoặc BS EN 10226. Dải kích thước phổ biến từ Ø20 đến Ø110 mm, ren từ 1/2″ đến 4″, nhiệt độ làm việc tới 45°C cho nước sinh hoạt. Nhờ chuẩn hóa, phụ kiện lắp lẫn với ống HDPE và phụ kiện ren của nhiều nhà sản xuất.
Hướng dẫn lắp đặt: Cắt ống HDPE vuông góc, vát nhẹ mép và làm sạch. Nới lỏng đai ốc, đẩy ống qua gioăng và vòng chèn tới vạch định vị trong thân, siết đai ốc bằng tay rồi siết thêm bằng cờ-lê vừa lực để tránh nứt ren. Với đầu ren, quấn băng tan (PTFE) vừa đủ trước khi vặn. Sau khi lắp, cấp nước thử áp và kiểm tra rò rỉ tại toàn bộ mối nối trước khi vận hành.
Ứng dụng: Phụ kiện HDPE ren ngoài đồng được dùng rộng rãi trong hệ cấp nước sinh hoạt, tưới tiêu nông nghiệp, mạng ống ngầm khu dân cư và công trình, nơi cần chuyển tiếp nhanh giữa ống HDPE và thiết bị ren. Nhờ đầu ren đồng bền và khớp nén tháo lắp lại được, sản phẩm phù hợp cả lắp mới lẫn sửa chữa, tiết kiệm thời gian thi công so với hàn nhiệt.
Sản phẩm có nhiều kích cỡ và kiểu ren, sẵn kho, kèm hỗ trợ tư vấn kỹ thuật và báo giá theo số lượng cho từng công trình cụ thể.
Cỡ ren đồng ngoài được lựa chọn tương ứng với đường kính ngoài (OD) của ống và yêu cầu kết nối thực tế. Quý khách vui lòng liên hệ T-Blue để được tư vấn đúng cặp OD – ren và cấp áp lực phù hợp như PN10/PN16.
Nguyên lý làm việc và ưu điểm
Nối góc HDPE 1 đầu ren ngoài đồng 90° làm kín tại đầu rắc co nhờ cơ chế nén, trong đó đai ốc ép vòng chấu và gioăng vào mặt ngoài ống HDPE để giữ ống và hạn chế rò rỉ. Ở đầu còn lại, ren đồng ngoài được vặn vào chi tiết có ren trong tương ứng, có thể sử dụng băng tan để tăng độ kín cho mối nối. Cơ chế kết nối này giúp quá trình lắp đặt đơn giản, không yêu cầu hàn nhiệt.
Ưu điểm nổi bật là thời gian thi công nhanh, dễ tháo lắp và thuận tiện kiểm tra, sửa chữa đường ống khi cần. Thân nhdfựa có trọng lượng nhẹ, khả năng chống ăn mòn tốt, trong khi đầu ren đồng có độ bền cao và tương thích với nhiều chi tiết ren trong. Thiết kế góc 90° giúp đổi hướng đường ống gọn gàng, phù hợp cho các vị trí cần chuyển hướng và kết nối ren ngoài.
Ứng dụng
Nối góc HDPE 1 đầu ren ngoài đồng 90° phù hợp với các hệ thống cần đổi hướng đường ống và chuyển tiếp sang chi tiết có ren trong. Một số ứng dụng phổ biến gồm:
- Cấp nước sinh hoạt: Sử dụng trong đường ống HDPE dân dụng, khu dân cư và các công trình cấp nước cần kết nối với van hoặc phụ kiện ren trong.
- Tưới tiêu nông nghiệp: Phù hợp cho hệ thống tưới cần rẽ hướng 90° và đấu nối với các thiết bị có ren trong.
- Công trình dân dụng: Ứng dụng tại các vị trí cần chuyển tiếp giữa ống HDPE và van, co hoặc măng sông ren trong.
- Thi công nhanh: Thích hợp cho hệ thống cần lắp đặt không hàn nhiệt, dễ tháo lắp và thuận tiện bảo trì.
- Môi trường ngoài trời: Thân nhựa nhẹ, chống ăn mòn kết hợp đầu ren đồng bền, giúp kết nối linh hoạt giữa đường ống nhựa và các chi tiết kim loại.
Hướng dẫn lắp đặt
Để nối góc HDPE 1 đầu ren ngoài đồng 90° hoạt động ổn định và hạn chế rò rỉ, cần thực hiện đúng kỹ thuật ở cả đầu rắc co và đầu ren ngoài. Các bước lắp đặt cơ bản gồm:
- Chuẩn bị và nối đầu HDPE: Cắt ống vuông góc, làm sạch ba via, nới đai ốc rắc co, luồn đầu ống vào sâu đến chân trong, siết đai ốc để vòng chấu và gioăng ép kín quanh ống. Không siết quá lực làm nứt đai ốc nhựa.
- Vặn đầu ren ngoài: Quấn băng tan vừa đủ vào ren đồng ngoài, vặn vào chi tiết ren trong đối ứng ở lực vừa phải, vặn thẳng để không hư ren.
- Căn chỉnh và thử kín: Căn hướng 90°, cố định rồi cấp nước thử kín cả đầu rắc co lẫn đầu ren. Nếu rò, nới ra và lắp lại đúng cách.
Lỗi thường gặp và cách khắc phục
Trong quá trình sử dụng, nối góc HDPE 1 đầu ren ngoài đồng 90° có thể xuất hiện một số lỗi liên quan đến mối nối rắc co, đầu ren hoặc lực siết. Việc xác định đúng nguyên nhân giúp xử lý nhanh và hạn chế rò rỉ trong quá trình vận hành. Các lỗi thường gặp và cách khắc phục gồm:
- Rò rỉ tại đầu rắc co: Thường do ống chưa được luồn đủ sâu, gioăng đặt sai vị trí hoặc đai ốc chưa được siết đúng mức; cần tháo ra, kiểm tra, luồn ống sâu hơn, chỉnh lại gioăng và siết vừa đủ.
- Rò rỉ tại đầu ren ngoài: Có thể do quấn băng tan chưa đủ hoặc ren bị vặn lệch; tháo mối nối, quấn lại băng tan và vặn thẳng ren để đảm bảo độ kín.
- Nứt đai ốc hoặc thân nhựa: Nguyên nhân thường do siết quá lực, gây biến dạng hoặc làm hỏng chi tiết; cần thay phụ kiện nếu đã nứt và kiểm soát lực siết khi lắp đặt lại.
Câu hỏi thường gặp (FAQ)
Ren ngoài khác ren đồng (ren trong) thế nào?
Ren ngoài (ren đực) vặn vào chi tiết có ren trong, loại ren trong thì ngược lại. Chọn theo đầu đối ứng. Xem thêm nối góc HDPE ren đồng (ren trong) 90° ở mục sản phẩm liên quan.
Có cần hàn không?
Không. Đầu HDPE dùng rắc co (siết đai ốc), đầu ren vặn với băng tan.
Chịu áp lực bao nhiêu?
Theo cấp PN10 hoặc PN16 tùy model, theo hệ ống PE ISO 4427.
Sản phẩm liên quan
- Nối góc HDPE ren đồng (ren trong) 90°
- Nối góc ren HDPE 90°
- Tê thu HDPE ren ngoài ren đồng
- Xem thêm phụ kiện HDPE T-Blue
Liên hệ & báo giá nối góc HDPE 1 đầu ren ngoài đồng 90° tại T-Blue
T-Blue cung cấp nối góc HDPE 1 đầu ren ngoài đồng 90° kiểu rắc co, nhựa dùng cho ống PE100, cấp áp PN10/PN16 cho hệ thống cấp nước và tưới tiêu. Để được tư vấn chọn đúng cặp OD–ren và cấp áp lực cùng báo giá, quý khách vui lòng liên hệ đội ngũ kỹ thuật T-Blue. Chúng tôi cung cấp đầy đủ phụ kiện HDPE (nối góc, tê thu, cút, côn, van) đồng bộ cho tuyến ống nhựa.
Nguồn tham khảo: [2] Tiêu chuẩn tham chiếu: ISO 4427 / DIN 8076 (phụ kiện nén ống HDPE); ISO 228 (ren ống). [1] ISO 4427 – PE pipes & fittings; Boshart – Assembling Plastic Threaded Fittings. engineeringtoolbox.com
