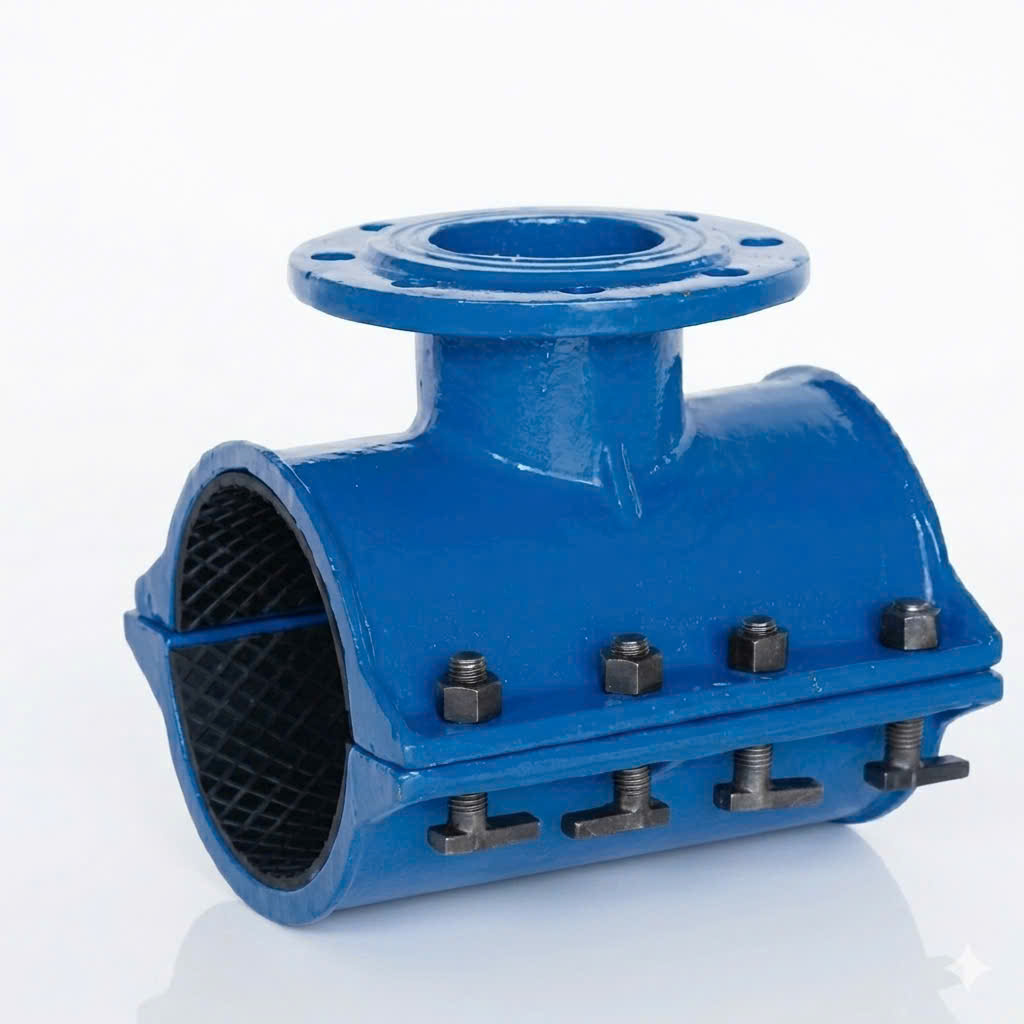

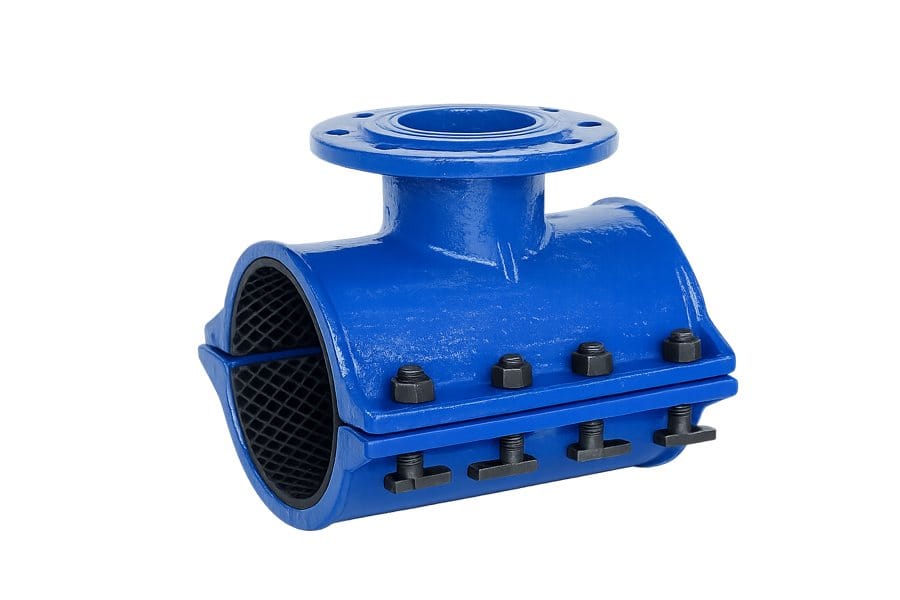

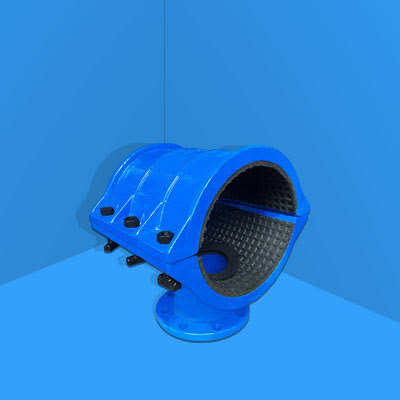

Tê ốp T-BLUE là phụ kiện dùng để tạo nhánh trực tiếp trên đường ống hiện hữu, giúp bổ sung điểm đấu nối mà không cần cắt rời toàn bộ tuyến ống. Sản phẩm có cấu tạo thân gang, gioăng cao su và bu lông siết, phù hợp cho nhiều đường kính ống và nhu cầu chia nhánh trong hệ thống cấp nước. Với thiết kế chắc chắn, lắp đặt thuận tiện và khả năng làm kín tốt, tê ốp T-BLUE là giải pháp hiệu quả cho các công trình cải tạo, mở rộng mạng đường ống.

Tê ốp là gì?

Tê ốp (hay tê gang ốp, đai chia nhánh) là phụ kiện dạng đai kẹp ôm quanh mặt ngoài đường ống để tạo thêm đầu ra nhánh và đảm bảo làm kín. Khác với cách cắt ống để lắp tê rời, tê ốp cho phép đấu nối nhánh trực tiếp trên tuyến ống hiện hữu mà không cần cắt rời toàn bộ đoạn ống. Đây là giải pháp phù hợp khi cần mở rộng mạng lưới, bổ sung điểm đấu nối hoặc chia nhánh nhanh chóng.

Cấu tạo tê ốp thường gồm thân đai ôm ống, gioăng cao su làm kín, bu lông siết và đầu ra nhánh dạng ren hoặc mặt bích để kết nối với đường ống tiếp theo. Khi lắp đặt, gioăng được ép sát bề mặt ống nhờ lực siết bu lông, giúp hạn chế rò rỉ tại vị trí trích nhánh. Nhờ thiết kế kẹp trực tiếp lên ống, tê ốp giúp rút ngắn thời gian thi công và thuận tiện khi cải tạo hoặc mở rộng hệ thống đường ống.

Cấu tạo và vật liệu

Tê ốp gồm 4 bộ phận chính: thân đai ôm ống, gioăng cao su làm kín, bu lông/đai siết và đầu ra nhánh dạng ren hoặc mặt bích. Thân đai có kết cấu chắc chắn, ôm một phần hoặc toàn bộ chu vi ống để giữ phụ kiện ổn định trong quá trình vận hành. Gioăng được ép sát mặt ngoài ống nhờ lực siết của bu lông, giúp tạo mối nối kín và hạn chế rò rỉ tại vị trí trích nhánh.

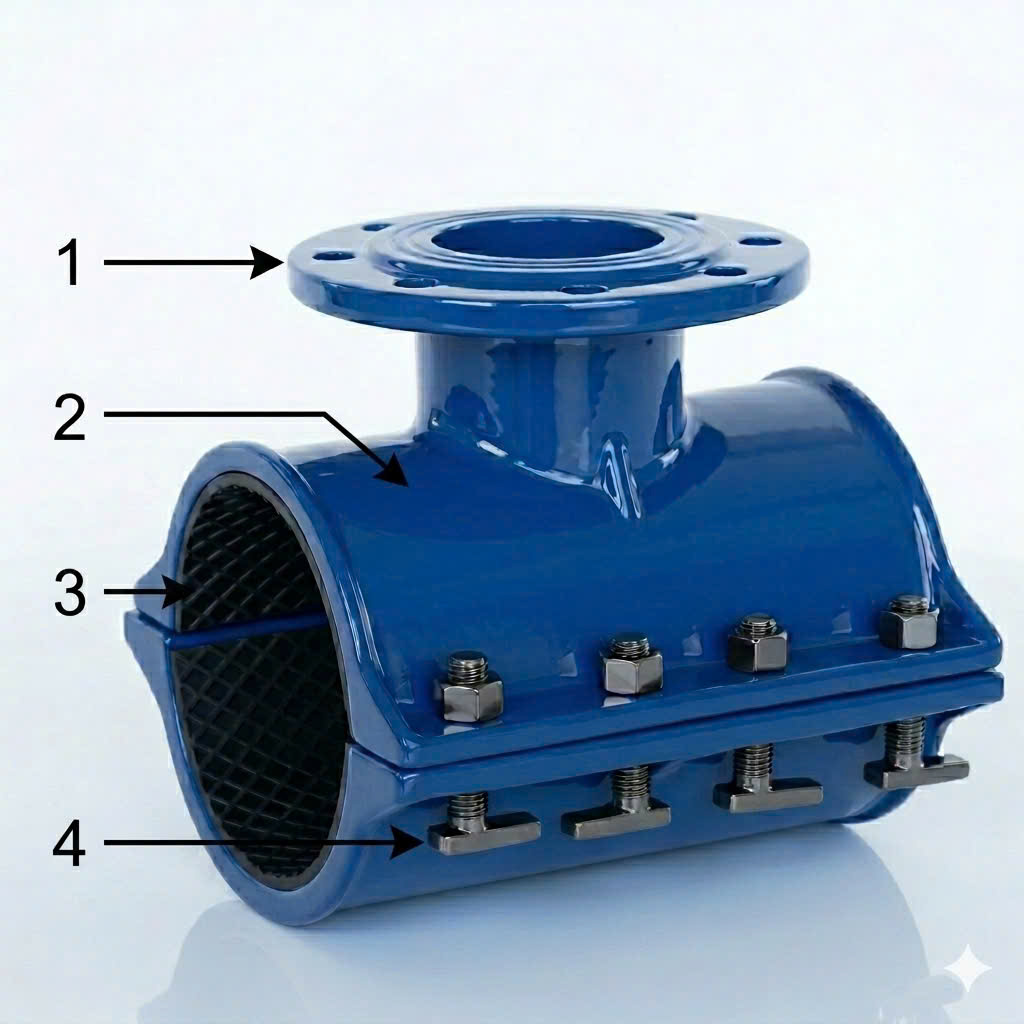

Cấu tạo tê ốp gang: thân, gioăng, bu lông, đầu ra nhánh - T-Blue — *Cấu tạo tê ốp gang gồm thân đai, gioăng, bu lông và đầu ra nhánh T-Blue*

Về vật liệu, tê ốp T-Blue sử dụng thân gang có độ bền cơ học tốt, phù hợp cho hệ thống cấp nước và có khả năng chống ăn mòn trong điều kiện sử dụng thông thường. Gioăng cao su được lựa chọn theo vật liệu, đường kính và môi trường làm việc của đường ống chính để đảm bảo độ kín. Thiết kế phân bố lực ép đều quanh vị trí lắp đặt giúp tê ốp ổn định, tăng khả năng làm kín và thuận tiện khi đấu nối đường ống nhánh hoặc van.

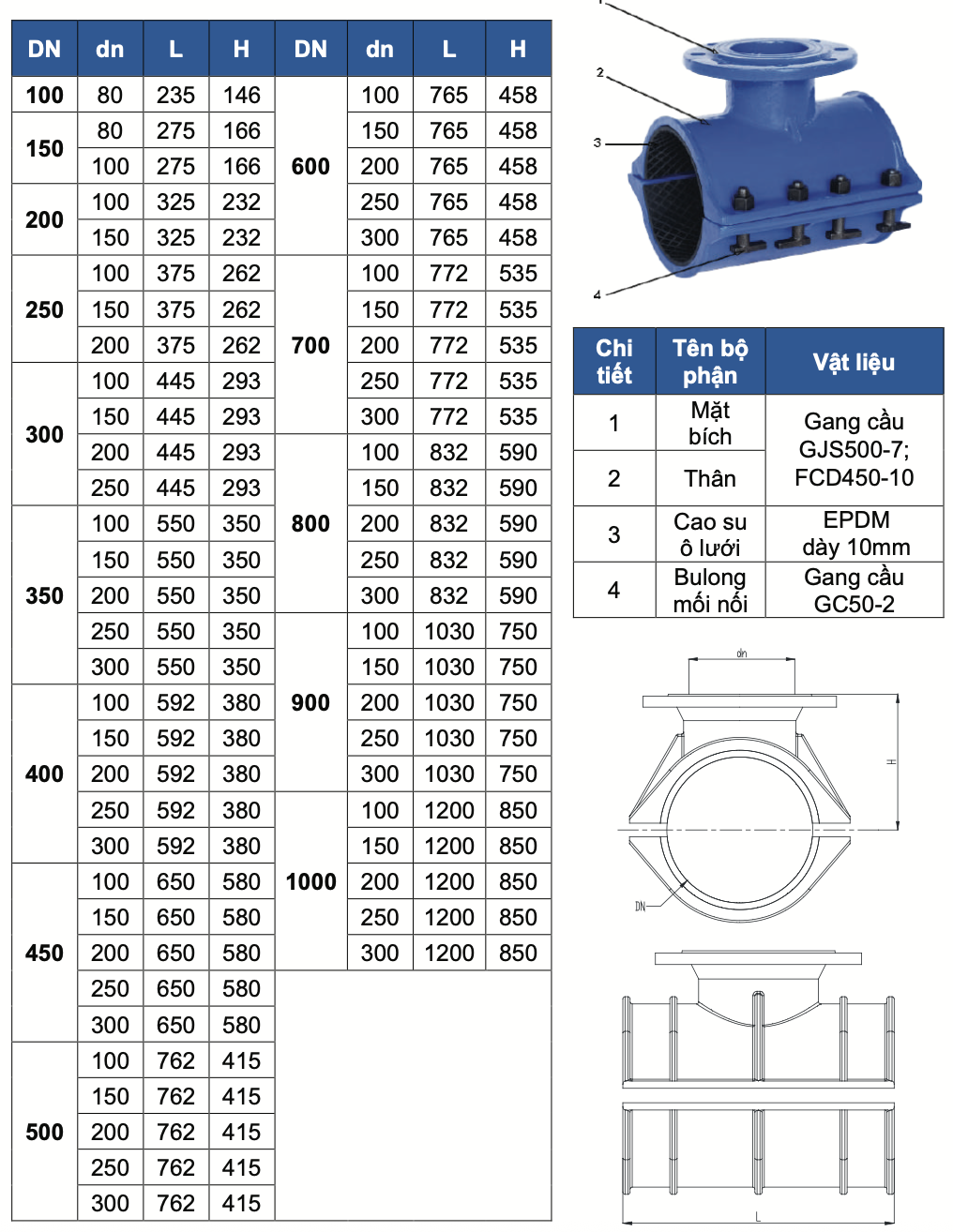

Thông số kỹ thuật

Tê ốp được lựa chọn theo 3 thông số chính gồm đường kính ống chính, kích thước đầu ra nhánh và kiểu kết nối. Tùy từng model, tê ốp có thể sử dụng đầu ra ren hoặc mặt bích, đồng thời có dải đường kính ống phù hợp và cấp áp lực làm việc khác nhau. Việc xác định đúng các thông số này giúp phụ kiện lắp vừa ống và đảm bảo khả năng làm kín trong quá trình vận hành.

T-Blue cung cấp tê ốp nhiều kích thước để đáp ứng các đường kính ống chính và nhu cầu chia nhánh khác nhau. Do thông số dải ống, cỡ nhánh và PN thay đổi theo từng model, khách hàng nên liên hệ T-Blue để được cung cấp bảng thông số chính xác trước khi lựa chọn. Đặc biệt, cần chọn đúng đường kính ống tương thích để gioăng cao su ép kín đều, hạn chế rò rỉ tại vị trí kết nối.

Nguyên lý làm việc và ưu điểm

Tê ốp hoạt động dựa trên cơ chế ép gioăng cao su kín vào mặt ngoài đường ống tại vị trí cần trích nhánh. Khi siết bu lông, thân đai giữ chặt phụ kiện và tạo lực nén đều lên gioăng quanh khu vực lỗ khoan, giúp hình thành mối nối kín và hạn chế rò rỉ. Sau khi cố định tê ốp, có thể lắp van cô lập hoặc van khóa vào đầu ra trước khi đấu nối đường ống nhánh.

Ưu điểm của tê ốp là cho phép tạo điểm chia nhánh nhanh mà không cần cắt rời toàn bộ đoạn ống, từ đó giảm thời gian thi công và hạn chế thời gian gián đoạn cấp nước. Kết cấu lắp đặt đơn giản giúp thuận tiện khi mở rộng, cải tạo hoặc bổ sung nhánh cho hệ thống đường ống hiện hữu. Thân gang có độ bền tốt, kết hợp gioăng làm kín phù hợp, giúp tê ốp đáp ứng nhu cầu vận hành ổn định trong các hệ thống cấp nước.

Ứng dụng

Nhờ thiết kế kẹp trực tiếp lên đường ống hiện hữu, tê ốp được ứng dụng linh hoạt trong nhiều hệ thống cấp nước, tiêu biểu gồm:

Lắp thêm điểm đấu nối: Tê ốp được sử dụng để tạo thêm đầu ra trên tuyến ống hiện hữu mà không cần cắt rời toàn bộ đoạn ống.
Chia nhánh cấp nước: Phù hợp để bổ sung các nhánh cấp nước cho khu dân cư, công trình và hệ thống đường ống đang vận hành.
Lắp điểm lấy nước, đồng hồ: Có thể dùng để tạo điểm đấu nối cho đồng hồ nước, điểm lấy nước dịch vụ hoặc thiết bị phụ trợ trên tuyến ống chính.
Mạng cấp nước đô thị: Ứng dụng trong hệ thống cấp nước đô thị, nơi cần mở rộng hoặc cải tạo mạng ống và hạn chế thời gian gián đoạn cấp nước.
Khu công nghiệp, khu dân cư: Phù hợp với các tuyến ống cần bổ sung nhánh mới mà không muốn thay đổi nhiều kết cấu đường ống hiện hữu.
Cải tạo và mở rộng mạng ống: Giúp giảm khối lượng thi công, rút ngắn thời gian lắp đặt và thuận tiện khi bổ sung điểm đấu nối so với phương án cắt ống lắp tê truyền thống.

Hướng dẫn lắp đặt

Lắp tê ốp đúng kỹ thuật quyết định độ kín của điểm trích nhánh.

Định vị và đặt gioăng: Vệ sinh sạch vị trí ống cần trích nhánh, đặt thân tê ốp cùng gioăng đúng vị trí đầu ra mong muốn. Đảm bảo gioăng nằm phẳng, ôm đều mặt ngoài ống, không bị xoắn hay lệch.
Siết bu lông đều tay: Siết các bu lông/đai một cách đồng đều để gioăng ép đều lên mặt ống, tạo mối kín áp lực; siết không đều dễ gây rò [1]. Nên siết xen kẽ, tăng lực dần thay vì siết dồn một phía.
Lắp van rồi khoan nhánh: Lắp van cô lập vào đầu ra tê ốp, sau đó thực hiện khoan trích nhánh (nếu là đấu nối nóng) rồi mới nối đường ống nhánh. Thử áp để xác nhận mối nối kín trước khi đưa vào vận hành.

Lỗi thường gặp và cách khắc phục

Để tê ốp duy trì độ kín và hoạt động ổn định trong quá trình sử dụng, cần lưu ý một số lỗi thường gặp và cách khắc phục sau:

Rò rỉ quanh vị trí ốp: Thường xảy ra khi bu lông được siết không đều hoặc gioăng cao su đặt lệch, khiến lực ép không đồng đều. Khắc phục bằng cách nới bu lông, căn chỉnh lại gioăng đúng vị trí và siết đều theo trình tự phù hợp.
Tê ốp không kín do sai kích thước: Chọn sai dải đường kính ống khiến gioăng không tiếp xúc và ép kín đúng bề mặt ống. Cần kiểm tra đường kính ống chính và thay tê ốp đúng cỡ để đảm bảo khả năng làm kín.
Bu lông bị gỉ hoặc đai siết bị lỏng: Sau thời gian vận hành, bu lông có thể bị ăn mòn hoặc lực siết giảm, làm ảnh hưởng đến độ ổn định của mối nối. Nên kiểm tra định kỳ, siết lại khi cần thiết và thay thế bu lông hư hỏng để duy trì độ kín tại điểm trích nhánh.

Câu hỏi thường gặp (FAQ)

Tê ốp khác tê rời thế nào?

Tê ốp ôm và kẹp lên ống hiện hữu để trích nhánh mà không cắt ống; tê rời phải cắt ống và lắp vào giữa. Tê ốp giúp giảm gián đoạn cấp nước. Bạn có thể xem thêm tê gang EN877 và đai khởi thủy ở mục sản phẩm liên quan.

Có cần lắp van ở đầu ra không?

Nên lắp van cô lập vào đầu ra trước khi đấu nhánh để dễ khóa/mở và bảo trì về sau.

Chọn tê ốp theo tiêu chí nào?

Chọn theo đường kính ống chính, cỡ nhánh và kiểu đấu nối (ren/bích). Liên hệ T-Blue để được tư vấn đúng dải ống.

Sản phẩm liên quan

Liên hệ & báo giá tê ốp tại T-Blue

T-Blue cung cấp tê ốp (đai chia nhánh) thân gang cho hệ thống cấp nước, giúp trích nhánh nhanh trên ống hiện hữu mà không phải cắt rời đường ống. Để được tư vấn chọn đúng dải đường kính ống, cỡ nhánh và kiểu đấu nối cùng báo giá, quý khách vui lòng liên hệ đội ngũ kỹ thuật T-Blue. Chúng tôi hỗ trợ cung cấp đồng bộ gioăng, van và phụ kiện đi kèm để điểm trích nhánh vận hành kín và bền.

Nguồn tham khảo: [1] SolidJoints – What Is a Tapping Saddle and How It Works. solidjoints.com
