Van an toàn

Van an toàn là thiết bị điều khiển thủy lực dùng để bảo vệ đường ống, trạm bơm và mạng cấp nước trước nguy cơ áp suất tăng vượt mức cho phép. Van tự động mở xả khi áp suất vượt ngưỡng cài đặt và đóng lại khi áp lực trở về mức bình thường, giúp hạn chế hư hỏng đường ống và thiết bị. Với khả năng cài đặt ngưỡng áp linh hoạt, van an toàn phù hợp cho nhiều hệ thống cấp nước và công nghiệp yêu cầu kiểm soát quá áp.

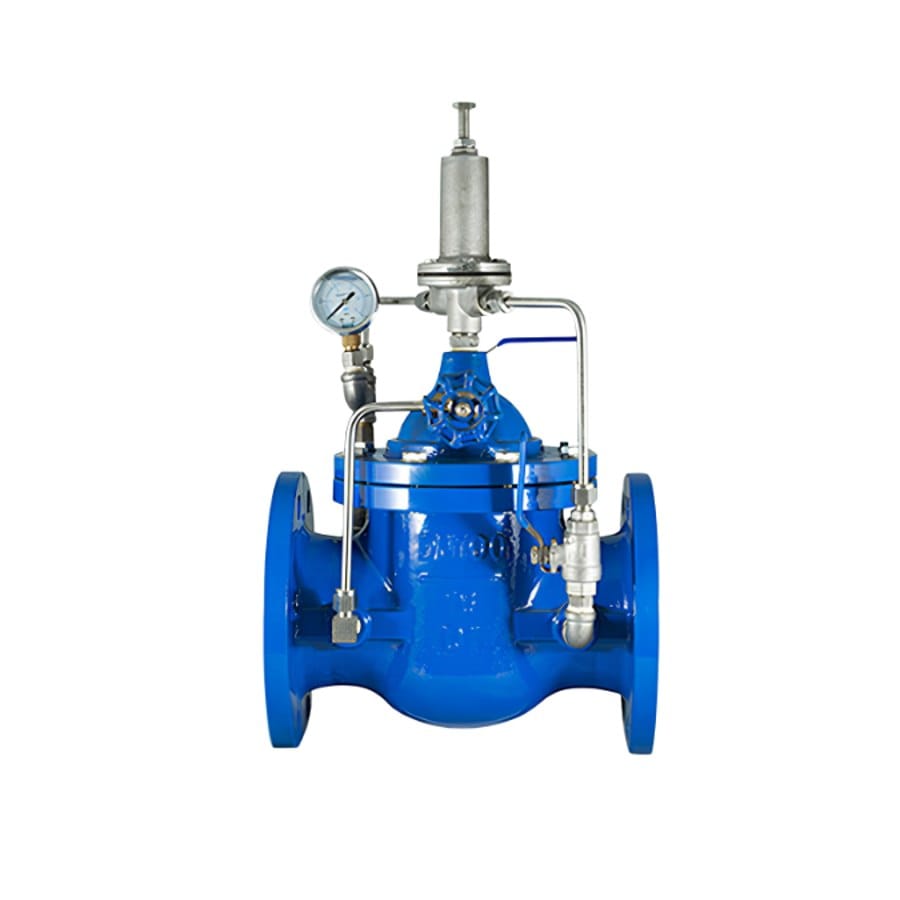

Van an toàn (van xả áp) T-BLUE là gì?

Van an toàn hay van xả áp điều khiển thủy lực là van tự động bảo vệ hệ thống khỏi quá áp. Khi áp lực trong đường ống vượt quá ngưỡng cài đặt, van tự mở để xả bớt/bypass lưu lượng, giữ áp không tăng quá mức gây hư hại đường ống, thiết bị, khi áp trở lại bình thường, van tự đóng. Đây là loại van điều khiển thủy lực kiểu màng (diaphragm) có van pilot: thân van chính đóng/mở nhờ chênh áp trên màng, còn van pilot nhỏ phía trên cảm nhận áp lực và điều khiển van chính theo ngưỡng đặt trước.

Van T-BLUE có thân đúc gang cầu phủ epoxy, nối mặt bích, cấp áp PN16/PN25, dùng cho hệ cấp nước và công nghiệp. Khác với van an toàn kiểu lò xo cơ khí (dùng cho hơi/khí), van an toàn thủy lực kiểu màng phù hợp cho nước có áp, đóng mở êm, điều tiết mượt và cài đặt ngưỡng linh hoạt qua van pilot. Sản phẩm giúp bảo vệ mạng ống khỏi hiện tượng tăng áp đột ngột (do đóng van nhanh, dừng bơm, nước va). Trong họ van điều khiển thủy lực T-BLUE, van xả áp cùng nhóm với van giảm áp và van phao đều dựa trên thân van màng và điều khiển bằng pilot, chỉ khác chức năng điều khiển.

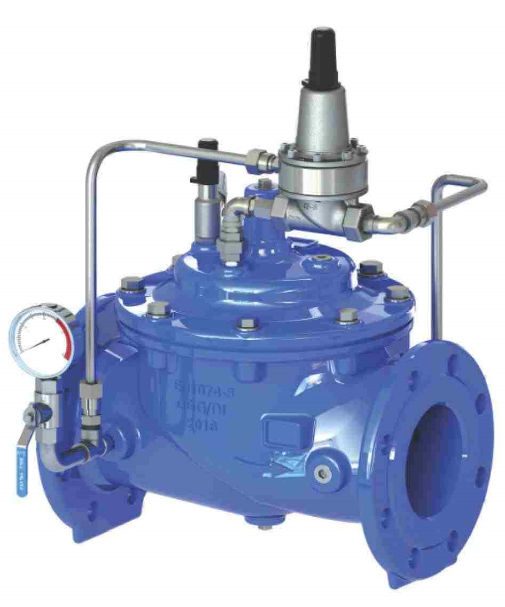

Cấu tạo van an toàn thủy lực

Van gồm hai phần chính: thân van chính (main valve) và mạch điều khiển pilot. Thân van chính là van kiểu cầu/globe với một màng gia cường (diaphragm) chia thành buồng trên và dưới; đĩa van gắn với màng, đóng/mở theo chênh áp giữa hai buồng. Mạch pilot gồm van pilot điều áp (có lò xo và vít cài đặt), van kim (needle), lọc, và đồng hồ áp cảm nhận áp lực đường ống và điều khiển việc xả/nạp buồng trên màng.

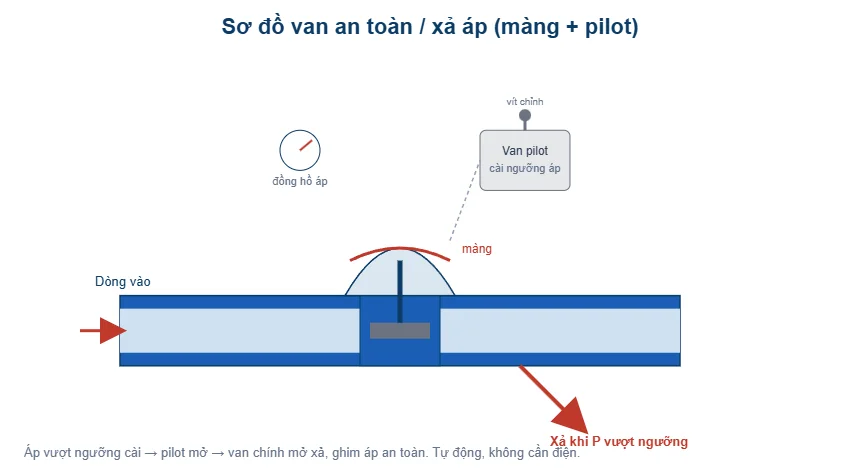

Nguyên lý: bình thường áp lực nạp vào buồng trên màng giữ van đóng. Khi áp đường ống vượt ngưỡng cài trên van pilot, pilot mở cho xả áp buồng trên, làm màng nâng lên và van chính mở để xả áp. Khi áp giảm dưới ngưỡng, pilot đóng, buồng trên được nạp lại, van chính đóng. Nhờ điều khiển bằng pilot, van đóng mở êm, tránh nước va và cho phép cài đặt ngưỡng chính xác. Thân gang cầu phủ epoxy chống ăn mòn; màng và gioăng bằng cao su gia cường bền với nước. Mặt bích khoan lỗ chuẩn để lắp vào tuyến cùng cấp.

Thông số kỹ thuật van an toàn T-BLUE

Bảng dưới tổng hợp thông số đặc trưng của van an toàn/xả áp điều khiển thủy lực. Ngưỡng áp xả được cài đặt qua van pilot theo yêu cầu hệ thống.

Van làm việc ở cấp áp PN16/PN25, nhiệt độ nước ≤70°C. Dải đường kính DN50-DN400 phù hợp từ nhánh tới tuyến chính. Ngưỡng áp xả (set point) cài đặt được trong một dải rộng qua vít điều chỉnh trên van pilot cần cài đúng theo áp lực bảo vệ của hệ thống. Kích thước và trọng lượng chi tiết theo catalogue từng đường kính.

Nguyên lý bảo vệ quá áp và ưu điểm

Trong mạng cấp nước, áp suất có thể tăng đột ngột do đóng van nhanh, dừng hoặc khởi động bơm và hiện tượng nước va (water hammer). Khi áp suất vượt quá giới hạn cho phép, đường ống và thiết bị có thể bị nứt, hư hỏng hoặc phát sinh rò rỉ. Van an toàn hoạt động như một thiết bị bảo vệ, tự động mở để xả áp khi áp suất vượt ngưỡng cài đặt, sau đó đóng lại khi áp suất trở về mức bình thường mà không cần nguồn điện hay thao tác thủ công.

Van xả áp thủy lực kiểu màng có khả năng đóng mở êm, giúp hạn chế tác động của nước va và giảm rung động trong hệ thống. Bên cạnh đó, van cho phép điều tiết mượt, cài đặt ngưỡng áp linh hoạt và chính xác, đồng thời sử dụng chính áp lực nước để vận hành nên không cần nguồn điện. So với van lò xo cơ khí, van kiểu màng phù hợp hơn với các hệ thống nước có áp suất và lưu lượng lớn.

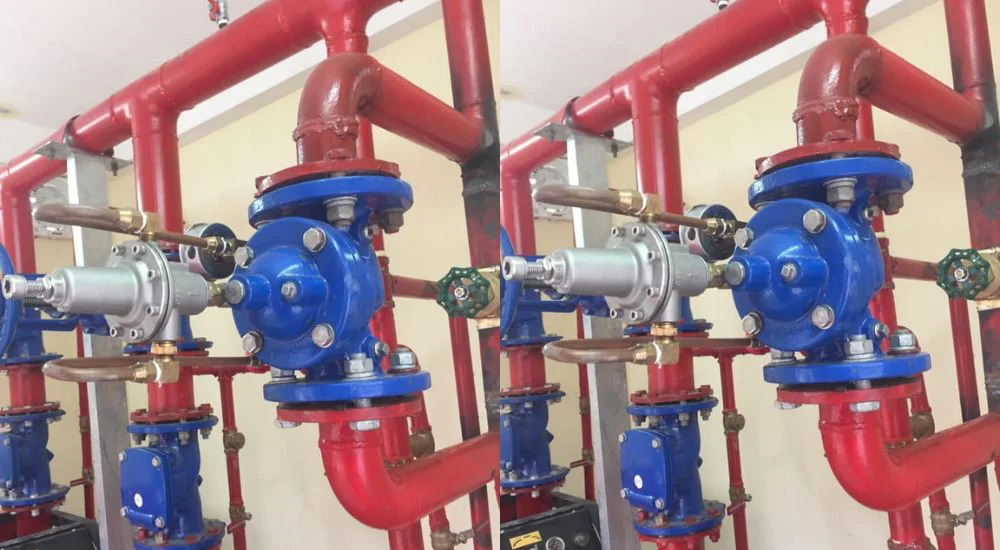

Ứng dụng của van an toàn

Van an toàn được sử dụng để kiểm soát và bảo vệ hệ thống khi áp suất vượt quá giới hạn cho phép. Một số ứng dụng phổ biến của van gồm:

• Bảo vệ mạng cấp nước: Giúp xả áp khi áp suất trong hệ thống tăng cao, hạn chế nguy cơ ảnh hưởng đến đường ống và thiết bị.
• Bảo vệ trạm bơm: Có thể lắp tại đầu ra trạm bơm để xả áp khi bơm tạo áp suất vượt mức thiết kế.
• Bảo vệ đường ống truyền tải: Lắp trên tuyến ống chính để ghim và duy trì áp suất ở mức an toàn, hạn chế tác động của quá áp.
• Bảo vệ thiết bị nhạy áp: Giúp hạn chế áp suất cao tác động lên các thiết bị có giới hạn chịu áp thấp hơn trong hệ thống.
• Ứng dụng trong công nghiệp: Được sử dụng để bảo vệ hệ thống nước công nghệ, tháp giải nhiệt và các mạch thủy lực nước cần kiểm soát áp suất.

Hướng dẫn lắp đặt và cài đặt

Để van an toàn hoạt động chính xác và bảo vệ hệ thống khi áp suất vượt ngưỡng, cần lắp đặt đúng chiều và cài đặt theo thông số thiết kế. Quy trình thực hiện gồm các bước từ lắp van, bố trí van khóa và lọc, cài đặt ngưỡng áp xả đến thử nghiệm trước khi đưa vào vận hành.

• Bước 1: Lắp van đúng chiều: Lắp van theo đúng chiều dòng chảy (mũi tên trên thân), trên đoạn ống có đủ không gian bảo trì. Với van xả, bố trí đường xả/bypass dẫn về nơi an toàn. Đặt gioăng, siết bu lông mặt bích theo trình tự chéo hình sao.
• Bước 2: Lắp van khóa và lọc: Nên lắp van khóa hai đầu để cô lập khi bảo trì, và lọc phía trước để bảo vệ mạch pilot khỏi cặn. Bố trí đồng hồ áp để theo dõi.
• Bước 3: Cài đặt ngưỡng áp xả: Cấp nước, dùng vít điều chỉnh trên van pilot để cài ngưỡng áp xả theo thiết kế: xoay để tăng/giảm ngưỡng, quan sát đồng hồ áp và điểm van bắt đầu mở. Cài đúng để van xả khi áp vượt ngưỡng bảo vệ nhưng không xả oan ở áp làm việc bình thường.
• Bước 4: Thử và nghiệm thu: Thử tạo áp vượt ngưỡng để kiểm tra van mở xả đúng, và đóng lại khi áp giảm. Kiểm tra rò rỉ mặt bích và mạch pilot trước khi vận hành.

Lỗi thường gặp và cách khắc phục

Trong quá trình vận hành, van an toàn có thể phát sinh một số sự cố nếu ngưỡng áp suất, mạch pilot hoặc các bộ phận điều khiển không được thiết lập và kiểm tra đúng cách. Dưới đây là những lỗi thường gặp và cách khắc phục để van hoạt động ổn định, xả áp đúng ngưỡng và hạn chế rung giật.

• Van không mở xả khi quá áp: Do ngưỡng pilot cài quá cao, mạch pilot tắc cặn, hoặc màng kẹt. Kiểm tra và cài lại ngưỡng, vệ sinh lọc/mạch pilot, kiểm tra màng.
• Van xả oan (mở khi áp bình thường): Do ngưỡng cài quá thấp hoặc pilot rò. Cài lại ngưỡng đúng, kiểm tra van pilot và gioăng.
• Van đóng/mở giật, rung: Do van kim (needle) chỉnh tốc độ sai hoặc có khí trong mạch. Điều chỉnh van kim cho đóng mở êm, xả khí mạch pilot.

Hiện tượng nước va và vai trò bảo vệ của van an toàn

Nước va (water hammer) là hiện tượng tăng áp đột ngột do vận tốc dòng chảy thay đổi nhanh điển hình khi đóng van gấp, dừng bơm đột ngột hoặc mất điện. Sóng áp lực lan trong đường ống có thể đạt giá trị cao gấp nhiều lần áp làm việc, đủ để làm nứt ống, vỡ mối nối, hỏng van và thiết bị. Đây là một trong những nguyên nhân hư hỏng nghiêm trọng nhất của hệ thống đường ống có áp.

Van an toàn/xả áp là một lớp bảo vệ quan trọng chống lại nước va: khi sóng áp làm áp lực vượt ngưỡng, van mở nhanh để xả bớt năng lượng, ghim áp ở mức an toàn, giảm đỉnh áp tác động lên hệ thống. Kết hợp với các biện pháp khác (van một chiều chống hồi, bình tích áp, khởi động/dừng bơm mềm), van an toàn góp phần bảo vệ toàn diện tuyến ống. Việc tính toán và bố trí van an toàn đúng vị trí, đúng ngưỡng là một phần của thiết kế chống nước va cho hệ thống bơm và truyền tải.

Phối hợp với các van điều khiển khác

Trong trạm bơm và mạng cấp nước, van an toàn thường được phối hợp với các loại van điều khiển thủy lực khác như van giảm áp, van phao và van một chiều điều khiển để kiểm soát áp suất, mực nước và hướng dòng chảy. Van giảm áp giúp duy trì áp suất hạ lưu ổn định, van phao kiểm soát mức nước trong bể, còn van một chiều điều khiển hạn chế dòng chảy ngược khi bơm dừng. Do cùng sử dụng thân van màng và cơ cấu điều khiển pilot, các van có thể được bố trí đồng bộ, thuận tiện cho việc bảo trì và thay thế linh kiện tương thích.

Việc phối hợp đúng các van giúp hệ thống vận hành ổn định, kiểm soát áp lực, bảo vệ thiết bị và điều tiết dòng chảy theo nhu cầu thực tế. Khi thiết kế, cần xác định rõ chức năng của từng van và thiết lập ngưỡng hoạt động phù hợp để tránh xung đột giữa các thiết bị. Đặc biệt, ngưỡng cài đặt của van cần cao hơn áp suất làm việc bình thường đủ để tránh xả không cần thiết, nhưng vẫn thấp hơn giới hạn chịu áp của đường ống và thiết bị.

Bảo trì màng và mạch pilot

Độ tin cậy của van an toàn phụ thuộc tình trạng màng và mạch pilot. Bảo trì định kỳ gồm: kiểm tra và vệ sinh lọc phía trước mạch pilot (cặn làm tắc mạch khiến van hoạt động sai), kiểm tra màng (rách, chai cứng thì thay), kiểm tra van pilot và van kim hoạt động trơn, và kiểm tra rò rỉ. Nên định kỳ thử tác động của van (tạo áp thử) để xác nhận van còn mở/đóng đúng ngưỡng. Vì van an toàn là thiết bị bảo vệ “ít tác động nhưng phải luôn sẵn sàng”, việc bảo trì và thử định kỳ đặc biệt quan trọng một van an toàn kẹt không mở khi cần có thể dẫn tới sự cố nghiêm trọng cho toàn hệ thống.

Ngoài ra, nên lưu lại giá trị ngưỡng đã cài đặt và ngày hiệu chỉnh của từng van vào hồ sơ vận hành, để khi bảo trì hoặc thay linh kiện có thể khôi phục đúng thông số bảo vệ ban đầu, tránh cài lại sai gây mất an toàn cho hệ thống. Với các hệ thống quan trọng, có thể bố trí van an toàn dự phòng hoặc kết hợp giám sát áp lực từ xa để cảnh báo sớm khi áp tiến gần ngưỡng nguy hiểm, tăng thêm độ an toàn vận hành.

Sản phẩm liên quan

• Van giảm áp T-BLUE
• Van phao mặt bích T-BLUE
• Van bướm điện T-BLUE
• Xem tất cả van T-BLUE

Liên hệ & báo giá van an toàn T-BLUE

T-Blue cung cấp van an toàn/xả áp điều khiển thủy lực thân gang cầu, kết nối mặt bích, cấp áp PN16/PN25, dải kích thước DN50-DN400 và có thể cài đặt ngưỡng áp theo yêu cầu hệ thống. Sản phẩm phù hợp để bảo vệ mạng cấp nước, trạm bơm và đường ống trước nguy cơ quá áp, giúp hệ thống vận hành ổn định và an toàn.

Để nhận báo giá van an toàn theo đường kính, cấp áp và số lượng, khách hàng vui lòng liên hệ đội ngũ kỹ thuật T-Blue. T-Blue hỗ trợ tư vấn lựa chọn, cài đặt ngưỡng áp và giải pháp van bảo vệ quá áp phù hợp với điều kiện vận hành thực tế của hệ thống.

Nguồn tham khảo:
[1] AWWA C530 / manufacturer IOM – Automatic control valves (pressure relief/sustaining), installation & setting. awwa.org

Câu hỏi thường gặp (FAQ)

Van an toàn thủy lực khác van lò xo thế nào?

Van thủy lực kiểu màng phù hợp nước có áp, đóng mở êm, cài đặt linh hoạt; van lò xo dùng cho hơi/khí, tác động nhanh.

Có cần điện không?

Không, van chạy bằng chính áp lực nước, hoàn toàn tự động.

Cài ngưỡng áp thế nào?

Qua vít điều chỉnh trên van pilot, theo dõi bằng đồng hồ áp.

Van bảo vệ khỏi gì?

Khỏi quá áp do nước va, đóng van nhanh, dừng/khởi động bơm.
