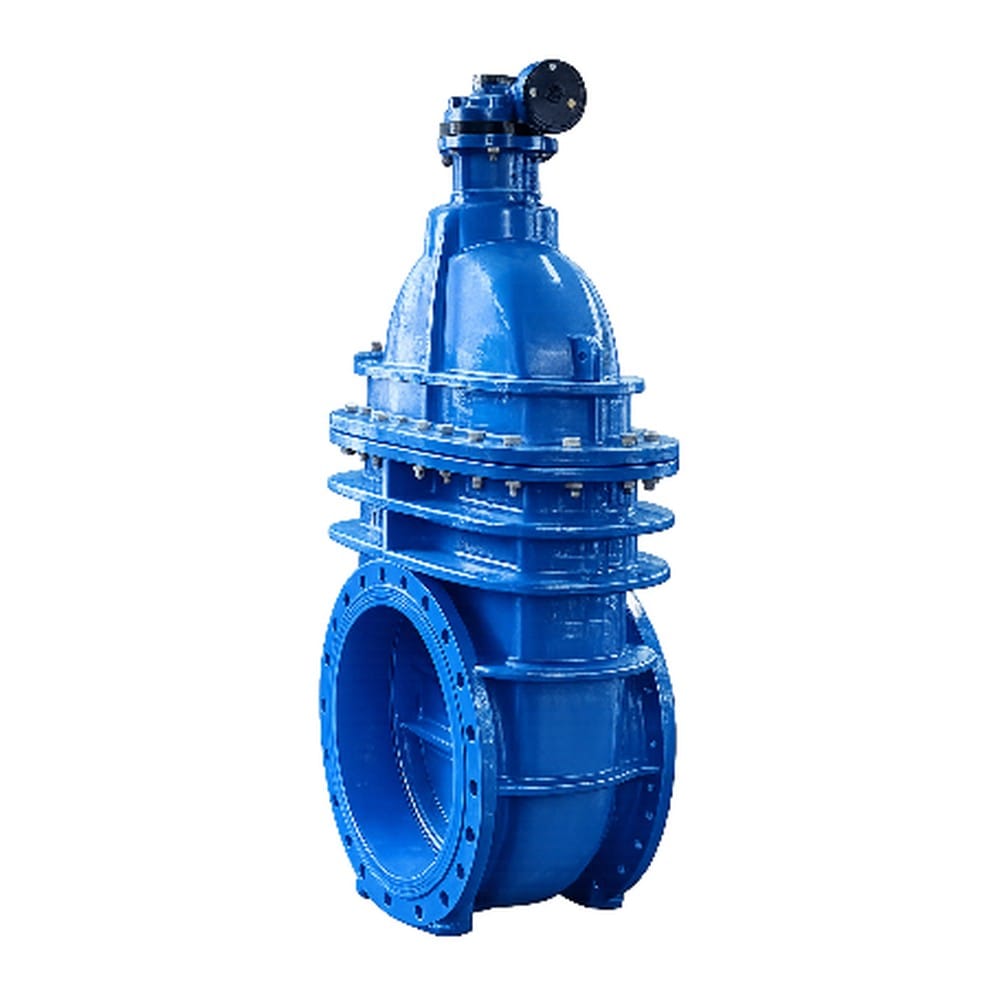

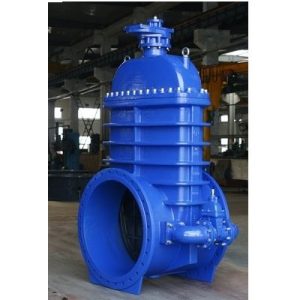

Van cổng ty chìm T-BLUE

Van cổng ty chìm T-BLUE là dòng van chặn chuyên dùng cho hệ thống cấp nước, PCCC và đường ống chôn ngầm, nổi bật với thân gang cầu GGG50, nêm bọc cao su EPDM và trục inox SS420. Thiết kế ty chìm giúp van giữ chiều cao cố định khi đóng mở, tiết kiệm không gian lắp đặt, đồng thời cho khả năng đóng kín tốt và tổn thất áp thấp khi mở hoàn toàn. Đây là lựa chọn phù hợp cho các tuyến ống yêu cầu vận hành ổn định, độ bền cao và hạn chế rò rỉ.

Van cổng ty chìm là gì?

Van cổng ty chìm (resilient seated gate valve, non-rising stem) là loại van cổng dùng nêm bọc cao su để đóng mở dòng chảy bằng chuyển động nâng hạ. Đặc điểm của van cổng ty chìm là trục van xoay tại chỗ, không nhô lên khi vận hành, giúp tiết kiệm không gian lắp đặt. Van chủ yếu dùng để đóng hoặc mở hoàn toàn đường ống, khi mở toàn phần cho tiết diện dòng chảy thông thoáng và giảm tổn thất áp suất.

Nhờ thiết kế nêm đàn hồi, van cổng ty chìm có khả năng đóng kín tốt, hạn chế rò rỉ và phù hợp với hệ thống cấp nước. Đây là dòng van cổng cấp nước được sử dụng phổ biến trong đường ống đô thị, trạm bơm, nhà máy nước và các hệ thống PCCC. Với kết cấu bền chắc, vận hành ổn định và tuổi thọ cao, van cổng ty chìm là lựa chọn phù hợp cho nhiều tuyến ống cần đóng ngắt dòng chảy tin cậy.

Cấu tạo và vật liệu

Theo tài liệu kỹ thuật T-Blue, van cổng ty chìm sử dụng thân và nắp bằng gang cầu GGG50, kết hợp nêm lõi gang bọc cao su EPDM giúp tăng khả năng đóng kín. Trục van làm từ thép không gỉ SS420, đai ốc dẫn hướng bằng đồng, gioăng O-ring bằng cao su NBR và bu lông inox SS304. Bên ngoài thân van được phủ epoxy chống ăn mòn, phù hợp sử dụng trong các hệ thống cấp nước và đường ống có yêu cầu độ bền cao.

Nêm bọc cao su của van cổng ty chìm T-Blue ôm kín toàn bộ tiết diện khi đóng, hạn chế rò rỉ qua vị trí tiếp xúc. Thiết kế không có rãnh dẫn hướng giúp giảm nguy cơ tích tụ cặn bẩn, sỏi và tạp chất trong thân van. Nhờ đó, van duy trì khả năng đóng kín tốt, vận hành ổn định và tăng tuổi thọ trong quá trình sử dụng.

Thông số kỹ thuật

Van theo tiêu chuẩn EN1171, mặt bích EN1092-2/BS4504, cấp áp PN10/16. Bảng kích thước lắp đặt và khối lượng tham khảo theo từng cỡ DN (số liệu có thể thay đổi theo tiêu chuẩn và model):

Nguyên lý hoạt động và ưu điểm của van cổng ty chìm

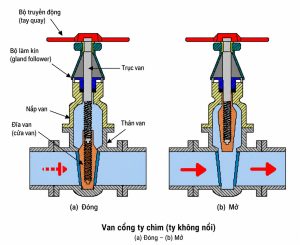

Van cổng ty chìm hoạt động bằng cách xoay trục van để nâng nêm bọc cao su lên khi mở hoặc hạ nêm xuống để chặn hoàn toàn dòng chảy. Khi van mở hoàn toàn, nêm được nâng khỏi đường ống, tạo tiết diện thông thoáng giúp giảm tổn thất áp suất và hạn chế cản trở dòng chảy. Khi đóng, nêm ép kín vào hai mặt bệ van, giúp van cổng ty chìm đóng kín và hạn chế rò rỉ.

Thiết kế ty chìm giúp chiều cao van gần như không thay đổi trong quá trình đóng mở, tiết kiệm không gian và thuận tiện lắp đặt trong hố van hoặc hệ thống đường ống chôn ngầm. Nêm bọc cao su EPDM tăng độ kín, trong khi thân van phủ epoxy giúp chống ăn mòn và nâng cao độ bền. Nhờ đó, van cổng ty chìm có tuổi thọ cao, vận hành ổn định và phù hợp cho hệ thống cấp nước, PCCC và nhiều tuyến ống công nghiệp.

Ứng dụng của van cổng ty chìm

Van cổng ty chìm được sử dụng rộng rãi trong các hệ thống đường ống cần đóng hoặc mở hoàn toàn dòng chảy, đặc biệt là tuyến cấp nước và chôn ngầm. Một số ứng dụng phổ biến gồm:

• Mạng cấp nước sạch: Làm van chặn trên đường ống cấp nước đô thị, khu dân cư và các công trình hạ tầng.
• Tuyến truyền tải nước: Lắp đặt trên đường ống truyền tải, giúp cô lập từng đoạn tuyến khi cần bảo trì hoặc sửa chữa.
• Trạm bơm: Sử dụng tại các vị trí cần đóng/mở hoàn toàn dòng nước, hỗ trợ vận hành và bảo dưỡng hệ thống.
• Hệ thống phòng cháy chữa cháy (PCCC): Làm van chặn trên đường ống cấp nước chữa cháy, đáp ứng yêu cầu đóng ngắt dòng chảy khi cần.
• Đường ống chôn ngầm: Thiết kế ty chìm giữ chiều cao van cố định khi vận hành, phù hợp lắp đặt trong hố van hoặc tuyến ống ngầm.
• Hệ thống yêu cầu tổn thất áp thấp: Khi mở hoàn toàn, van tạo tiết diện dòng chảy thông thoáng, hạn chế ảnh hưởng đến lưu lượng và áp suất của hệ thống.

Hướng dẫn lắp đặt van cổng ty chìm chi tiết

Van cổng cần được nâng hạ, căn chỉnh đúng và siết bu lông đều để hai mặt bích song song. Quy trình dưới đây theo hướng dẫn lắp đặt van cổng nêm bọc cao su tiêu chuẩn.

• Bước 1 – Kiểm tra và nâng van: Kiểm tra bệ van và hai đầu nối sạch sẽ, xác nhận van đúng thông số với môi chất, nhiệt độ và áp lực hệ thống. Dùng tai nâng, móc hoặc bản nâng được trang bị để thao tác an toàn, nhất là với van cỡ lớn. Không nâng van bằng vô lăng hay trục để tránh hỏng cơ cấu.
• Bước 2 – Căn van và đấu nối: Đặt van đúng tâm giữa hai mặt bích (hoặc căn đầu ngàm với ống), canh thẳng hàng và đặt gioăng phù hợp. Luồn bu lông rồi siết tay để còn điều chỉnh vị trí van. Kiểm tra van cân, các lỗ bu lông thẳng hàng trước khi siết chặt.
• Bước 3 – Siết bu lông đối xứng: Siết bu lông theo thứ tự đối xứng (đường chéo) để hai mặt bích song song và gioăng ép đều. Sau đó siết hoàn thiện với lực phù hợp, tránh siết lệch gây hở hoặc nứt bích. Cách siết đều giúp mối nối kín và van không bị kéo lệch.
• Bước 4 – Vận hành đóng mở đúng cách: Xoay trục để đóng hoặc mở van; nên mở hoàn toàn hoặc đóng hoàn toàn, không để nêm lưng chừng lâu. Số vòng quay để đóng kín tăng theo đường kính van, cần quay hết hành trình để nêm chặn dứt khoát. Không dùng lực quá mức ở cuối hành trình để tránh hỏng trục và đai ốc.
• Bước 5 – Thử kín và nghiệm thu: Cấp áp thử rò toàn bộ mối nối và thân van sau khi lắp. Đóng mở van vài lần để xác nhận nêm đóng kín, trục quay êm và không rò tại cổ trục. Với tuyến chôn ngầm, dặm lại lớp epoxy chỗ trầy trước khi lấp đất.

Lỗi thường gặp và cách khắc phục

Trong quá trình vận hành, van cổng ty chìm có thể phát sinh một số lỗi ảnh hưởng đến khả năng đóng kín và thao tác. Dưới đây là các lỗi thường gặp cùng nguyên nhân và cách khắc phục để van cổng hoạt động ổn định, hạn chế rò rỉ và kéo dài tuổi thọ:

• Van đóng không kín: Van đóng không kín thường do cặn, sỏi kẹt ở bệ nêm hoặc nêm bọc cao su đã mòn. Hệ quả là còn rò một lượng nước dù đã quay hết hành trình đóng. Khắc phục bằng cách mở hết cho dòng cuốn cặn ra rồi đóng lại, nếu vẫn rò thì kiểm tra và thay nêm.
• Trục quay nặng hoặc kẹt: Trục quay nặng thường do thiếu bôi trơn ở đai ốc dẫn hướng, cặn bám hoặc quay quá lực ở cuối hành trình. Hệ quả là đóng mở khó và có thể hỏng trục, đai ốc đồng. Khắc phục bằng cách vệ sinh, bôi trơn phù hợp và thao tác nhẹ ở cuối hành trình.
• Rò tại mặt bích hoặc cổ trục: Rò tại mặt bích do gioăng lệch, siết không đều, rò cổ trục do gioăng O-ring lão hóa. Khắc phục rò bích bằng cách căn lại, thay gioăng và siết đối xứng, rò cổ trục thì thay gioăng O-ring. Kiểm tra định kỳ giúp phát hiện và xử lý sớm.

Câu hỏi thường gặp (FAQ)

Van cổng ty chìm có mấy kiểu đầu nối và vận hành?

Về đầu nối, van có kiểu hai mặt bích (FF) hoặc hai đầu ngàm (EE) nối trực tiếp với ống. Về vận hành, van có loại tay quay (vô lăng) hoặc nắp chụp dùng chìa vặn cho tuyến chôn ngầm. Tùy vị trí lắp và cách đấu nối mà chọn cấu hình phù hợp.

Vì sao nên dùng nêm bọc cao su?

Nêm bọc cao su (resilient wedge) ép kín toàn bộ tiết diện mà không cần rãnh dẫn hướng ở đáy thân, nên không đọng cặn và đóng kín tốt. Nhờ đó van bền, ít rò và giảm nhu cầu bảo trì so với nêm gang kiểu cũ. Đây là lý do nêm bọc cao su được dùng phổ biến trong cấp nước hiện nay.

Sản phẩm liên quan

• Van cổng ty chìm tay quay T-BLUE
• Van cổng ty chìm nắp chụp T-BLUE
• Van cổng ty nổi T-BLUE
• Xem tất cả Van T-BLUE

Van cổng ty chìm T-BLUE là gì?

Van cổng ty chìm T-BLUE là van cổng nêm cao su (resilient seated gate valve) kiểu trục chìm (non-rising stem), dùng để đóng/mở dòng chảy hoàn toàn trên tuyến ống. Thân và nắp đúc gang cầu GGG50, nêm van gang dẻo bọc cao su EPDM, trục inox SS420, đai ốc đồng thau, bulong inox SS304, phủ sơn epoxy trong và ngoài. Khi đóng, nêm cao su ép trực tiếp vào lòng thân van phẳng nhẵn tạo độ kín tuyệt đối mà không cần rãnh dẫn, hạn chế đọng cặn.

Tiêu chuẩn, ưu điểm và ứng dụng

Van tuân thủ EN 1171 / EN 1074-1 / BS 5163-1 / ISO 7259, mặt bích theo EN 1092-2 / BS4504 / ISO 7005-2, cấp áp PN10–PN16. Ưu điểm: đóng/mở nhẹ, kín mềm, trục chìm gọn phù hợp hố van, ít bảo trì và tuổi thọ cao. Van được dùng rộng rãi làm van chặn tuyến trong mạng cấp nước sạch, trạm bơm, nhà máy nước và hệ PCCC. T-Blue cung cấp van cổng ty chìm nhiều cỡ DN và kiểu đầu nối (EE, FF, nắp chụp) theo nhu cầu.

Liên hệ & báo giá van cổng ty chìm tại T-Blue

T-Blue cung cấp van cổng ty chìm nêm bọc cao su thân gang cầu GGG50, đủ kiểu đầu nối và vận hành, dải DN50–DN300 theo tiêu chuẩn EN1171, PN10/16. Để nhận bảng thông số chi tiết và báo giá theo từng cỡ, anh vui lòng liên hệ trực tiếp T-Blue. Đội ngũ kỹ thuật sẽ tư vấn cấu hình đầu nối, vận hành và phụ kiện phù hợp với công trình.

Nguồn tham khảo: [1] AVK – Series 570 Resilient Seated Gate Valve, Installation & Operation Manual.
