Van 1 chiều T-BLUE

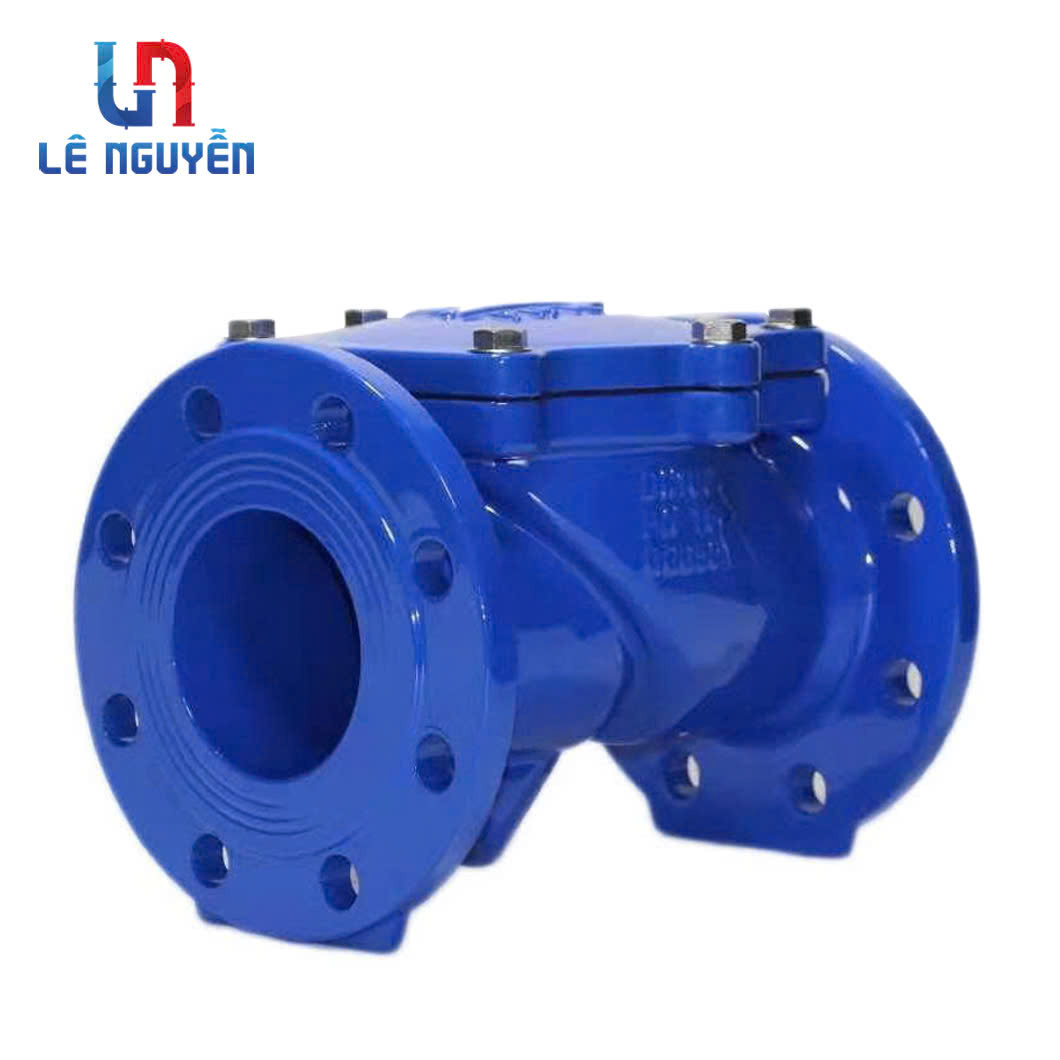

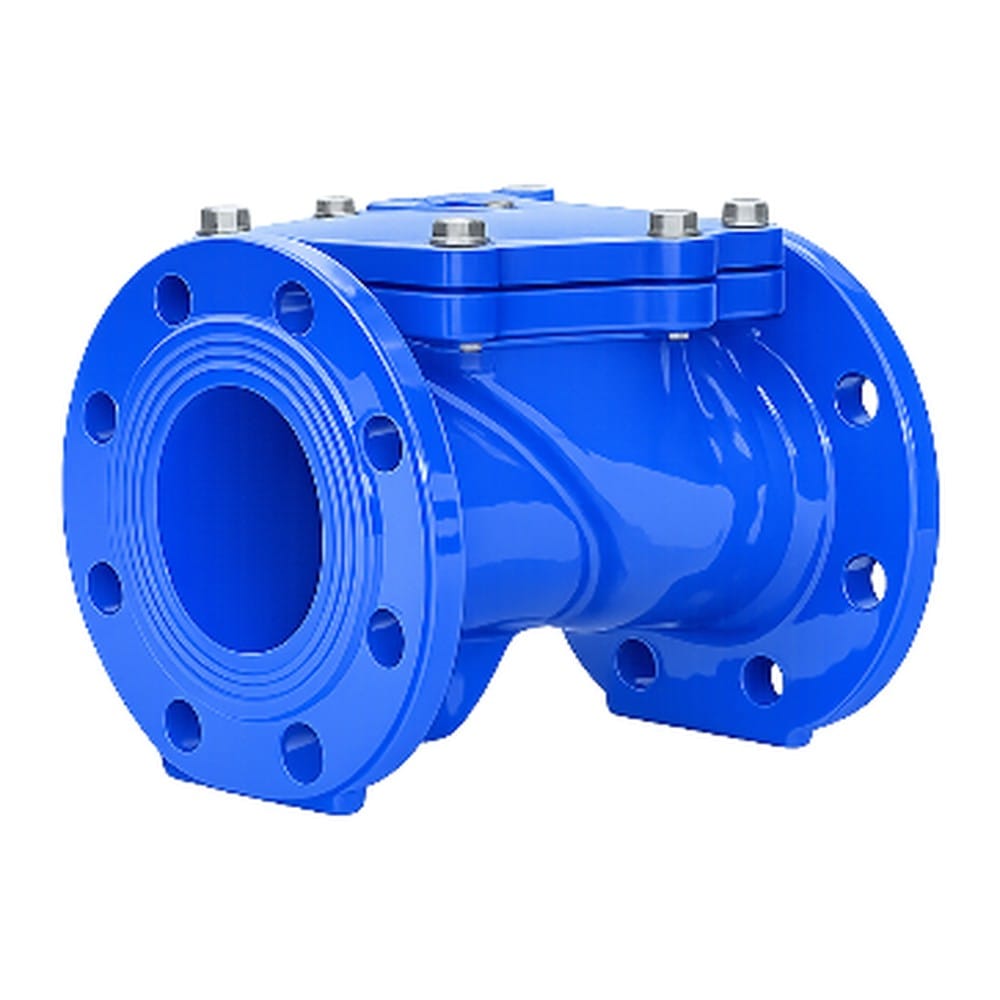

Van 1 chiều lá lật T-BLUE là loại van một chiều kiểu lá lật (swing check valve) thân gang cầu, dùng để chỉ cho dòng lưu chất chảy theo một hướng và tự động ngăn dòng chảy ngược. Van hoạt động hoàn toàn tự động nhờ áp lực dòng chảy, không cần điều khiển, giúp bảo vệ máy bơm và thiết bị khỏi dòng hồi. T-Blue cung cấp van 1 chiều lá lật gang cầu, kết nối mặt bích, dải DN50–DN600, chịu áp PN10–PN16.

Van 1 chiều lá lật là gì?

Van 1 chiều lá lật có một đĩa (lá lật) gắn bản lề ở phía trên thân van. Khi dòng lưu chất chảy theo chiều thuận, áp lực đẩy lá lật mở ra cho nước đi qua; khi dòng có xu hướng chảy ngược, lá lật tự động đóng lại nhờ trọng lực và áp lực ngược, chặn dòng hồi. Đây là loại van một chiều đơn giản, tổn thất áp thấp, được dùng phổ biến trong hệ cấp nước và trạm bơm.

Cấu tạo & nguyên lý hoạt động

Van gồm thân gang cầu, nắp, đĩa lá lật, trục bản lề và gioăng làm kín. Khi bơm chạy, dòng thuận đẩy lá lật mở; khi bơm dừng, nước có xu hướng chảy ngược làm lá lật đóng sập vào bệ tựa, ngăn dòng hồi và chống hiện tượng va đập thủy lực (water hammer) làm hại bơm. Thân van phủ sơn epoxy chống ăn mòn.

Thông số kỹ thuật

Cấu tạo và vật liệu: Van một chiều lá lật gang cầu T-Blue có thân và nắp đúc từ gang cầu GGG50 bền chắc, phủ sơn epoxy cả trong lẫn ngoài chống ăn mòn. Đĩa van (lá lật) là gang dẻo bọc cao su EPDM lưu hóa, treo trên trục bản lề inox SS304 phía trên thân van. Khi đóng, mép cao su của lá lật ép vào bệ tựa tạo độ kín êm, giảm tiếng va đập kim loại. Kết cấu mặt bích theo EN 1092-2 tương thích cấp áp PN10–PN16, lắp lẫn thuận tiện với đường ống tiêu chuẩn.

Nguyên lý hoạt động: Khi dòng chảy đi đúng chiều, áp lực nước nâng lá lật mở lên cho lưu chất qua. Khi dòng dừng hoặc chảy ngược, lá lật tự rơi xuống dưới trọng lực và áp lực ngược, đóng kín miệng van, ngăn nước chảy ngược bảo vệ bơm và thiết bị phía sau. Đây là kiểu van một chiều cổ điển, cấu tạo đơn giản, tổn thất áp suất thấp khi mở hoàn toàn và rất bền cho đường ống cỡ lớn.

Phân biệt với van một chiều lá lật kép (wafer): Van lá lật đơn gang cầu dùng thân mặt bích dày, một cánh đĩa lớn treo bản lề — phù hợp đường ống lớn, áp lực ổn định và nơi ưu tiên độ bền. Trong khi đó van một chiều lá lật kép dạng wafer mỏng nhẹ, hai cánh đĩa lò xo đóng nhanh, giảm búa nước và tiết kiệm không gian. Tùy đặc điểm tuyến ống mà chọn loại phù hợp; với trạm bơm nước sạch cỡ lớn, van lá lật gang cầu mặt bích là lựa chọn phổ biến.

Ứng dụng và lắp đặt: Van được dùng rộng rãi tại trạm bơm, nhà máy nước, tuyến ống truyền tải và phân phối, hệ thống PCCC và xử lý nước thải. Lắp van theo đúng chiều mũi tên trên thân, ưu tiên đoạn ống nằm ngang; để một đoạn ống thẳng trước van giúp dòng ổn định, giảm rung lá lật. Kiểm tra định kỳ tình trạng gioăng cao su và trục bản lề để duy trì độ kín.

Công dụng & ưu điểm

• Ngăn dòng chảy ngược tự động, bảo vệ máy bơm và thiết bị.
• Tổn thất áp suất thấp nhờ tiết diện thông thoáng khi mở.
• Cấu tạo đơn giản, ít hư hỏng, dễ bảo trì.
• Thân gang cầu bền, sơn epoxy chống ăn mòn.
• Kết nối mặt bích chắc chắn, tháo lắp thuận tiện.

Ứng dụng

Van 1 chiều lá lật dùng lắp sau máy bơm trong hệ cấp nước, trạm bơm, phòng cháy chữa cháy, xử lý nước thải và tuyến ống công nghiệp – tại mọi vị trí cần ngăn dòng chảy ngược để bảo vệ thiết bị.

Phân biệt van lá lật và van 1 chiều lò xo

Van lá lật đóng nhờ trọng lực và áp lực ngược, tổn thất áp thấp, phù hợp đường kính trung – lớn và lắp ngang. Van 1 chiều lò xo đóng nhanh nhờ lực lò xo, hạn chế va đập thủy lực tốt hơn và lắp được nhiều tư thế, phù hợp đường kính nhỏ – trung. Chọn theo vị trí lắp và yêu cầu chống va đập.

Hướng dẫn chọn & lắp đặt

• Lắp đúng chiều dòng chảy theo mũi tên trên thân van.
• Van lá lật nên lắp trên đoạn ống nằm ngang (hoặc theo hướng dẫn của nhà sản xuất).
• Đặt gioăng đúng tâm, siết bulong mặt bích đều theo đường chéo.
• Chọn DN và cấp áp lực (PN) phù hợp tuyến ống và áp suất bơm.

Bảo quản và lưu ý sử dụng

Bảo quản nơi khô ráo; trước khi lắp kiểm tra lá lật đóng mở nhẹ nhàng và gioăng còn tốt. Định kỳ kiểm tra để đảm bảo lá lật không kẹt rác, giữ khả năng đóng kín.

Vì sao chọn van 1 chiều lá lật T-Blue?

T-Blue cung cấp van 1 chiều lá lật gang cầu và đầy đủ dòng van T-BLUE (van cổng, van bướm, van một chiều lò xo), thân gang cầu phủ epoxy, đạt tiêu chuẩn, có chứng từ CO/CQ, tư vấn kỹ thuật chọn đúng loại van và cấp áp lực cho từng vị trí.

Hướng dẫn lắp đặt van 1 chiều lá lật chi tiết

Van một chiều lá lật chỉ cho dòng chảy đi theo một chiều và tự đóng khi dòng có xu hướng chảy ngược, bảo vệ bơm và thiết bị phía sau. Độ tin cậy của van phụ thuộc vào việc lắp đúng chiều dòng chảy, đúng phương và đủ đoạn ống thẳng hai phía. Quy trình dưới đây theo hướng dẫn lắp đặt van một chiều.

Bước 1 – Xác định chiều dòng chảy

Trên thân van có mũi tên chỉ chiều dòng chảy; bắt buộc lắp van sao cho mũi tên trùng với hướng dòng trong ống. Lắp ngược chiều sẽ khiến van luôn đóng hoặc không đóng được, làm tắc dòng hoặc mất tác dụng chống chảy ngược. Kiểm tra kỹ mũi tên trước khi cố định là bước quan trọng nhất.^[1]

Bước 2 – Chọn phương lắp phù hợp

Van lá lật (swing check) nên lắp trên đường ống nằm ngang là tốt nhất để giảm ảnh hưởng của trọng lực lên lá van. Nếu buộc phải lắp trên ống đứng, cần chọn loại van phù hợp (ví dụ van một chiều lò xo trục) thay cho van lá lật. Chọn sai phương lắp là nguyên nhân phổ biến khiến van đóng không kín.^[1]

Bước 3 – Bố trí đoạn ống thẳng

Đặt van trên đoạn ống thẳng, chừa khoảng 5 lần đường kính ống ở phía trước và 10–15 lần đường kính ở phía sau van. Khoảng cách này giúp dòng chảy ổn định khi qua van, giảm rối và va đập thủy lực. Đặt van ngay sát khuỷu, bơm hay van khác sẽ làm dòng nhiễu loạn và van chóng mòn.^[1]

Bước 4 – Đấu nối mặt bích và gioăng

Bắt hai mặt bích van vào bích đối tiếp với gioăng đặt đúng tâm, sạch và không lệch. Siết bu lông đối xứng theo đường chéo nhiều lượt để gioăng ép đều và hai mặt bích song song. Đỡ trọng lượng van khi lắp để không dồn ứng suất lên mối bích.

Bước 5 – Thử kín và vận hành thử

Cấp áp thử rò toàn mối nối sau khi lắp đặt. Vận hành thử để chắc chắn lá van mở thông khi dòng thuận và đóng kín khi dòng đảo chiều. Theo dõi tiếng va đập (water hammer) khi van đóng để điều chỉnh biện pháp giảm chấn nếu cần.

Lỗi thường gặp và cách khắc phục

Lắp sai chiều dòng chảy

Lắp sai chiều là lỗi nghiêm trọng khiến van không hoạt động đúng chức năng chống chảy ngược. Nguyên nhân do không quan sát mũi tên trên thân van khi lắp. Khắc phục bằng cách tháo ra và lắp lại đúng theo hướng mũi tên chỉ chiều dòng chảy.^[1]

Rò rỉ hoặc hỏng van do lắp sai

Lỗi lắp đặt có thể gây rò rỉ và hỏng van, ảnh hưởng đến độ ổn định của cả hệ thống đường ống. Nguyên nhân thường là lắp sai phương, thiếu đoạn ống thẳng hoặc siết bích không đều. Khắc phục bằng cách lắp đúng chiều, đúng phương và đủ đoạn ống thẳng trước/sau van, siết bích đối xứng.^[1]

Chọn sai loại van

Chọn sai loại van so với điều kiện lắp đặt dẫn tới mòn và hỏng sớm các chi tiết. Ví dụ dùng van lá lật cho tuyến đứng sẽ khiến van đóng không dứt khoát. Khắc phục bằng cách chọn đúng loại van theo phương lắp và đặc điểm dòng chảy của tuyến.^[1]

Nguồn tham khảo: [1] Tameson – Check Valve Installation Guide. [2] Tiêu chuẩn tham chiếu: EN 1074-3 / EN 12334 (van một chiều ngành nước và van một chiều gang). Trang catalogue riêng của sản phẩm chưa có trong tài liệu nguồn.

Câu hỏi thường gặp (FAQ)

Van 1 chiều lá lật hoạt động thế nào?

Dòng thuận đẩy lá lật mở cho nước qua; khi dòng chảy ngược, lá lật tự đóng nhờ trọng lực và áp lực ngược, chặn dòng hồi.

Van lá lật lắp ở đâu?

Thường lắp ngay sau máy bơm và trên đoạn ống nằm ngang, đúng chiều mũi tên dòng chảy, để bảo vệ bơm khỏi dòng hồi.

Nên chọn van lá lật hay van lò xo?

Van lá lật phù hợp đường kính trung – lớn, tổn thất áp thấp; van lò xo đóng nhanh, chống va đập tốt hơn và lắp được nhiều tư thế cho đường kính nhỏ – trung.

Van lá lật có gây va đập thủy lực không?

Van lá lật có thể gây va đập nhẹ khi đóng đột ngột ở tuyến áp cao; nếu cần hạn chế va đập tốt hơn, cân nhắc van một chiều lò xo hoặc loại giảm chấn.

Van lá lật có lắp đứng được không?

Van lá lật thường lắp trên đoạn ống nằm ngang; nếu cần lắp đứng phải chọn loại được nhà sản xuất cho phép và tuân theo hướng dòng chảy.

Lắp van 1 chiều ngược chiều có sao không?

Van sẽ không cho dòng thuận đi qua hoặc không chặn được dòng hồi. Bắt buộc lắp theo đúng mũi tên chỉ chiều dòng trên thân van.

Lá lật bị kẹt rác thì xử lý thế nào?

Ngắt tuyến, mở kiểm tra và vệ sinh lá lật, bệ tựa; lắp thêm lọc rác phía trước nếu nguồn nước nhiều cặn để van luôn đóng kín.
