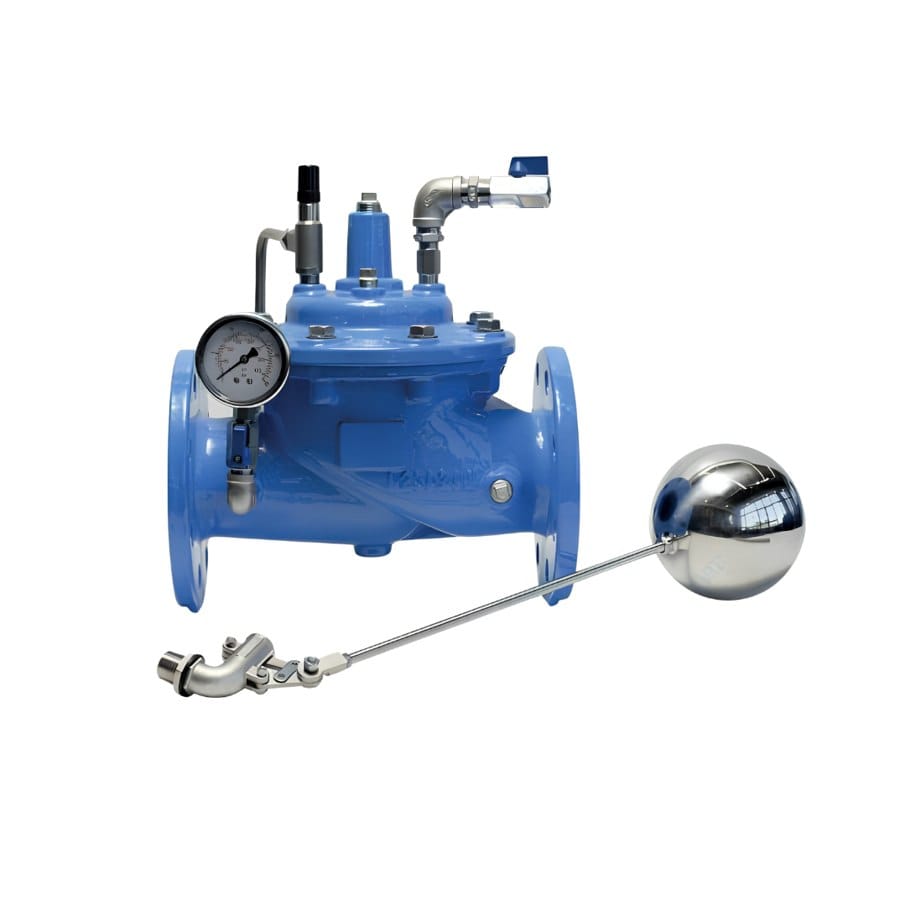

Van phao mặt bích (kiểu đóng/mở) là gì?

Van phao mặt bích kiểu đóng/mở là van tự động kiểm soát mức nước bể chứa theo hai ngưỡng mức: van mở cấp nước khi mực nước hạ tới ngưỡng thấp, và đóng ngắt khi mực nước dâng tới ngưỡng cao. Khác với bản điều tiết liên tục (đóng/mở mượt theo từng thay đổi mức nhỏ), bản đóng/mở hoạt động dứt khoát giữa hai trạng thái – mở hoàn toàn hoặc đóng hoàn toàn – với một khoảng chênh mức (dead band) giữa ngưỡng mở và ngưỡng đóng để tránh van đóng/mở liên tục khi mặt nước dao động.

Đây cũng là van điều khiển thủy lực kiểu màng có cơ cấu phao, thân gang cầu phủ epoxy, nối mặt bích, PN16, hoạt động hoàn toàn tự động bằng áp lực nước, không cần điện. Kiểu đóng/mở phù hợp các bể mà việc cấp nước theo mẻ (mở đầy rồi ngắt) là hợp lý – ví dụ đài nước, bể dự trữ, bể mà nguồn cấp muốn chạy ở lưu lượng ổn định khi mở thay vì điều tiết liên tục.

Van phao đóng/mở nằm cùng họ với van phao điều tiết theo mức; cả hai kiểm soát mức bể nhưng khác cách hoạt động. Cùng nhóm van điều khiển thủy lực T-BLUE còn có van giảm áp và van an toàn.

Cấu tạo và nguyên lý đóng/mở hai mức

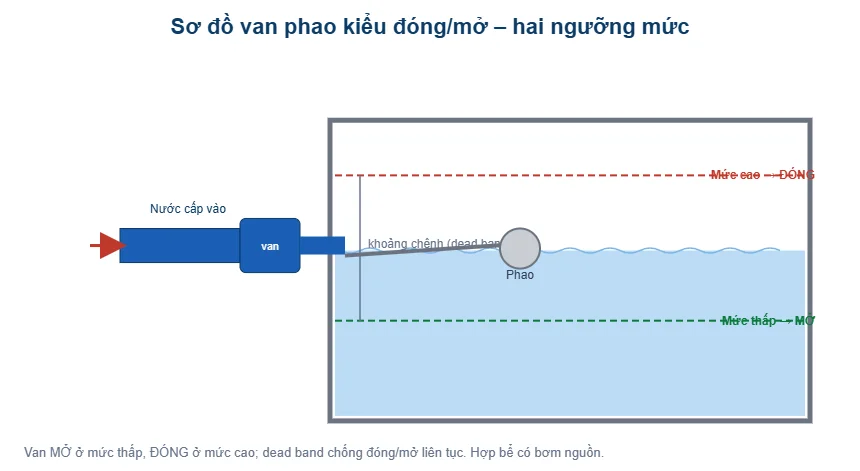

Sơ đồ van phao kiểu đóng/mở (hai ngưỡng mức, dead band) do T-Blue cung cấp.

Van gồm thân van chính kiểu màng và van pilot phao có cơ cấu tạo hai ngưỡng. Phao cảm nhận mức nước; khi mức hạ tới ngưỡng thấp, pilot chuyển trạng thái mở van chính cho nước vào; nước dâng dần tới ngưỡng cao thì pilot chuyển trạng thái đóng van chính. Cơ cấu pilot kiểu này thường có chốt lật hoặc khoảng trễ tạo dead band – van chỉ chuyển trạng thái khi mức vượt qua khoảng chênh đã đặt, nhờ đó tránh hiện tượng “chattering” (đóng/mở liên tục) khi mặt nước gợn sóng.

Nhờ điều khiển thủy lực, van đóng/mở dứt khoát và chắc chắn kể cả ở đường kính lớn và áp cao – công đóng/mở do áp nước đảm nhiệm, phao chỉ đóng vai trò cảm biến mức. Thân gang cầu phủ epoxy và phao chống ăn mòn bảo đảm độ bền. Khoảng chênh mức đóng/mở điều chỉnh được để phù hợp dung tích và chế độ vận hành của bể.

Thông số kỹ thuật van phao mặt bích

Bảng dưới tổng hợp thông số đặc trưng của van phao kiểu đóng/mở điều khiển thủy lực. Ngưỡng mức và khoảng chênh được thiết lập theo yêu cầu vận hành.

Van làm việc PN16, dải DN50 – DN300. Điểm cần lưu ý ở bản đóng/mở là khoảng chênh mức (dead band): đặt quá nhỏ khiến van đóng/mở quá thường xuyên (hao mòn, dễ nước va); đặt quá lớn khiến mức nước dao động biên độ lớn. Cần cân đối theo dung tích bể và tần suất cấp mong muốn. Chọn đường kính theo lưu lượng cấp cần thiết khi van mở.

Khi nào chọn kiểu van đóng/mở thay vì điều tiết

Hai kiểu van phao phục vụ hai triết lý vận hành khác nhau. Kiểu điều tiết (modulating) giữ mức nước gần như không đổi bằng cách đóng/mở mượt theo từng thay đổi nhỏ – phù hợp khi cần mức ổn định và giảm nước va, nhưng van làm việc liên tục ở các độ mở khác nhau. Kiểu đóng/mở (on-off) để mức nước dao động trong một khoảng (giữa ngưỡng thấp và cao), van chỉ chuyển trạng thái ở hai ngưỡng – phù hợp khi muốn nguồn cấp chạy ở lưu lượng ổn định khi mở (tốt cho bơm nguồn), giảm số lần chuyển trạng thái, và khi việc dao động mức trong khoảng cho phép không gây vấn đề.

Ví dụ, với bể có nguồn cấp là bơm, kiểu đóng/mở giúp bơm chạy ở điểm làm việc ổn định khi van mở rồi nghỉ khi van đóng – thay vì bơm phải chạy chống lại van điều tiết đang bóp dòng. Ngược lại, nơi cần mức rất ổn định (ví dụ bể trung gian nhạy cảm) thì kiểu điều tiết phù hợp hơn. Việc chọn kiểu tùy chế độ vận hành và đặc điểm nguồn cấp.

Ứng dụng của van phao mặt bích

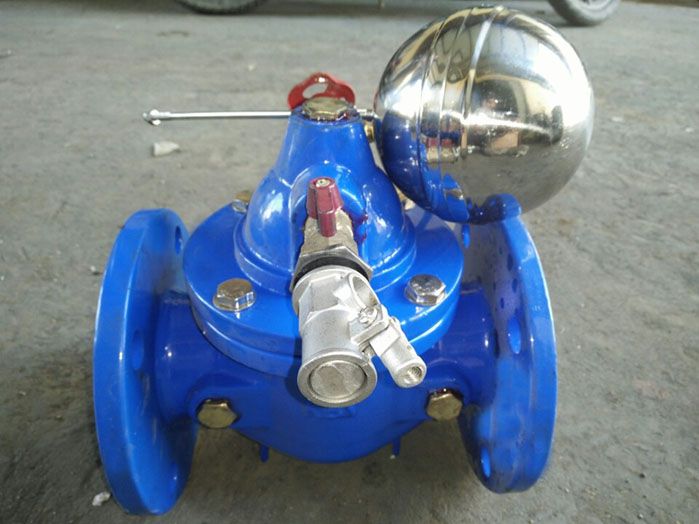

Ứng dụng của van phao mặt bích đóng mở trong thực tế

Van phao kiểu đóng/mở được dùng cho: đài nước, bể dự trữ, bể ngầm, téc mái nơi cấp nước theo mẻ là hợp lý; bể có nguồn cấp bằng bơm (van mở cho bơm chạy đầy bể rồi đóng); và các bể mà dao động mức trong khoảng cho phép không ảnh hưởng. Van tự động duy trì mức trong khoảng đặt, chống tràn và chống cạn, bảo đảm nguồn nước dự trữ luôn sẵn.

Trong hệ cấp nước đô thị và tòa nhà, van phao ở các bể trung gian giúp điều hòa cung – cầu và bảo vệ bơm (kết hợp với điều khiển bơm theo mức). Việc chọn kiểu van và ngưỡng mức phù hợp giúp hệ vận hành hiệu quả, tiết kiệm năng lượng bơm.

Hướng dẫn lắp đặt van phao và cài đặt ngưỡng đúng cách

Van phao mặt bích cần được lắp đặt và cài đặt đúng ngưỡng để kiểm soát mực nước ổn định, đồng thời hạn chế tình trạng van đóng/mở liên tục. Vị trí lắp van, phao và hệ thống pilot cần phù hợp với đường ống, dung tích bể và chế độ vận hành. Thực hiện lần lượt các bước dưới đây để đảm bảo van hoạt động đúng theo mức nước cài đặt:

• Bước 1: Lắp van trên đường cấp vào bể: Lắp đúng chiều dòng, tại vị trí phao dao động tự do theo mặt nước, đủ không gian bảo trì. Đặt gioăng, siết bu lông mặt bích theo trình tự chéo hình sao ^[1].
• Bước 2: Lắp phao/pilot và định ngưỡng: Lắp phao và van pilot; đặt ngưỡng mức thấp (van mở) và mức cao (van đóng) theo dung tích và chế độ vận hành. Cân đối khoảng chênh (dead band) để van không đóng/mở quá thường xuyên.
• Bước 3: Kết nối điều khiển bơm (nếu có): Nếu phối hợp với bơm nguồn, có thể lấy tín hiệu trạng thái van/mức để điều khiển bơm chạy/dừng đồng bộ, tránh bơm chạy khi van đóng.
• Bước 4: Thử vận hành: Cho nước vào, kiểm tra van mở ở mức thấp và đóng ở mức cao đúng ngưỡng, không tràn, không dao động bất thường, và không rò rỉ.

Lỗi thường gặp ở van phao mặt bích và cách khắc phục

Trong quá trình vận hành, van phao mặt bích có thể gặp một số vấn đề khiến van đóng/mở không đúng ngưỡng hoặc hoạt động không ổn định. Các lỗi thường liên quan đến việc cài đặt mức nước, phao, mạch pilot hoặc tốc độ đóng van. Dưới đây là một số lỗi thường gặp và cách khắc phục:

• Van đóng/mở liên tục (chattering): Do khoảng chênh mức đặt quá nhỏ hoặc mặt nước gợn sóng. Tăng dead band, hoặc dùng ống lặng sóng quanh phao.
• Van không đóng/mở đúng ngưỡng: Do phao kẹt, mạch pilot tắc, hoặc cài ngưỡng sai. Kiểm tra phao tự do, vệ sinh mạch pilot, cài lại ngưỡng.
• Nước va khi đóng: Do van đóng nhanh. Điều chỉnh van kim cho đóng chậm êm hơn, hoặc cân nhắc bản điều tiết cho vị trí nhạy cảm.

Phối hợp van phao với điều khiển bơm nguồn

Trong nhiều hệ thống, bể chứa được cấp nước bằng bơm, và kiểu van phao đóng/mở phối hợp rất tốt với điều khiển bơm. Khi mức bể hạ tới ngưỡng thấp, van mở và bơm được lệnh chạy để bơm nước vào; khi mức đạt ngưỡng cao, van đóng và bơm dừng. Cách vận hành theo mẻ này giúp bơm chạy ở điểm làm việc ổn định (hiệu suất cao, ít hao mòn) thay vì phải chạy chống lại một van đang bóp dòng như trường hợp điều tiết. Nó cũng giảm số lần khởi động/dừng bơm nếu dead band được đặt hợp lý, kéo dài tuổi thọ động cơ bơm.

Khi thiết kế phối hợp, cần đồng bộ ngưỡng mức của van phao với logic điều khiển bơm (qua cảm biến mức hoặc tín hiệu trạng thái van), tránh trường hợp bơm chạy khi van đóng gây quá áp, hoặc van mở khi không có bơm gây tụt áp. Có thể bổ sung công tắc phao/cảm biến mức độc lập cho logic bơm để tăng độ tin cậy. Sự phối hợp đúng giữa van phao và bơm tạo nên hệ cấp nước bể chứa vận hành trơn tru và tiết kiệm năng lượng.

Ống lặng sóng và ổn định hoạt động của phao

Ở các bể lớn hoặc bể có dòng nước vào mạnh, mặt nước thường gợn sóng, khiến phao dao động và van có thể đóng/mở sai hoặc liên tục. Giải pháp phổ biến là đặt phao trong ống lặng sóng (stilling tube/well) – một ống đứng đục lỗ bao quanh phao, cho nước vào/ra chậm nên mặt nước trong ống phẳng lặng, phao chỉ phản ứng với mức trung bình thực. Kết hợp ống lặng sóng với dead band hợp lý giúp van hoạt động dứt khoát, đúng ngưỡng và bền hơn.

Ngoài ra, nên bố trí đường nước vào bể sao cho không xả trực tiếp vào phao, và giữ khu vực quanh phao thông thoáng, không vật cản. Những chi tiết lắp đặt nhỏ này ảnh hưởng đáng kể tới độ ổn định và tuổi thọ của van phao.

Bảo trì và kiểm tra phao định kỳ

Bảo trì van phao đóng/mở gồm: kiểm tra phao (không thủng, không kẹt, không bám cặn nặng), cần đòn/khớp và van pilot hoạt động trơn, mạch pilot và lọc không tắc, và màng còn tốt. Kiểm tra van chuyển trạng thái đúng ngưỡng, dead band ổn định, không chattering và không nước va. Với bể nước sinh hoạt, giữ vệ sinh phao và giữ nắp bể kín. Nên định kỳ thử vận hành (hạ mức để van mở, dâng mức để van đóng) để xác nhận van còn hoạt động đúng. Ghi lại ngưỡng mức đã cài và ngày bảo trì vào hồ sơ giúp hiệu chỉnh nhanh và bàn giao vận hành thuận tiện.

Với các bể quan trọng, nên bố trí thêm cảnh báo mức cao/mức thấp độc lập với van phao như một lớp an toàn dự phòng, đề phòng trường hợp van hoặc phao gặp sự cố mà không được phát hiện kịp thời.

Cuối cùng, khi chọn giữa kiểu đóng/mở và kiểu điều tiết cho một dự án, nên xem xét tổng thể: đặc điểm nguồn cấp (bơm hay trọng lực), dung tích bể, yêu cầu ổn định mức, và rủi ro nước va – từ đó chọn kiểu van và cấu hình phù hợp nhất để hệ vận hành hiệu quả, tiết kiệm và bền lâu. Đội ngũ kỹ thuật T-Blue có thể hỗ trợ tư vấn lựa chọn dựa trên điều kiện cụ thể của từng công trình và mục tiêu vận hành.

Sản phẩm liên quan

• Van phao mặt bích (điều tiết theo mức)
• Van giảm áp T-BLUE
• Van an toàn/xả áp T-BLUE
• Xem tất cả van T-BLUE

Liên hệ & báo giá van phao mặt bích T-BLUE

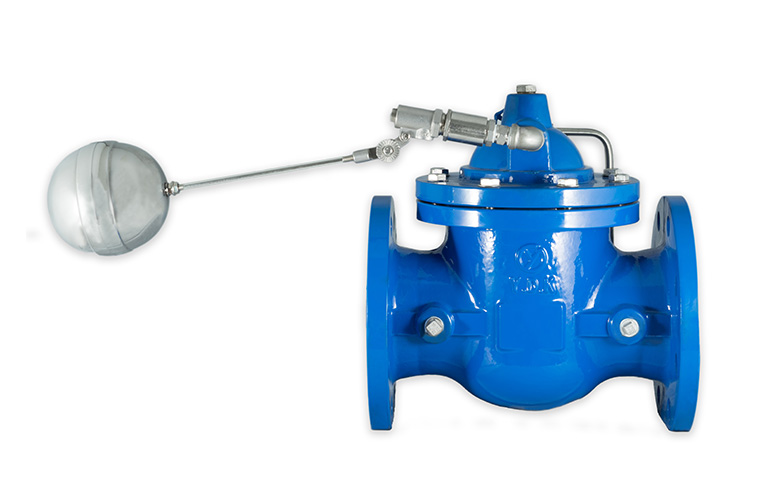

T-Blue cung cấp van phao mặt bích điều khiển thủy lực kiểu đóng/mở, thân gang cầu phủ epoxy, PN16, dải DN50 – DN400, với ngưỡng mức có thể điều chỉnh. Sản phẩm phù hợp cho hệ thống cấp nước cần kiểm soát mực nước bể chứa; khách hàng có thể nhận báo giá theo đường kính, cấu hình và số lượng sử dụng.

Quý khách vui lòng liên hệ T-Blue để được tư vấn lựa chọn và cài đặt van phù hợp với đường ống, dung tích bể và yêu cầu vận hành. Đội ngũ kỹ thuật hỗ trợ lựa chọn kiểu đóng/mở hoặc điều tiết, cài đặt mức nước và hướng dẫn lắp đặt để van hoạt động ổn định.

Nguồn tham khảo:
[1] AWWA C530 / manufacturer IOM – Automatic control valves (float/level control), installation. awwa.org

Câu hỏi thường gặp (FAQ)

Kiểu đóng/mở khác điều tiết thế nào?

Đóng/mở chuyển trạng thái ở hai ngưỡng mức (có dead band); điều tiết đóng/mở mượt theo từng thay đổi mức.

Dead band là gì?

Khoảng chênh giữa mức mở và mức đóng, giúp van không đóng/mở liên tục khi mặt nước dao động.

Phù hợp bể có bơm không?

Rất phù hợp: van mở cho bơm chạy đầy bể rồi đóng, giúp bơm chạy ổn định.

Có cần điện không?

Không, van tự động bằng phao và áp lực nước.
