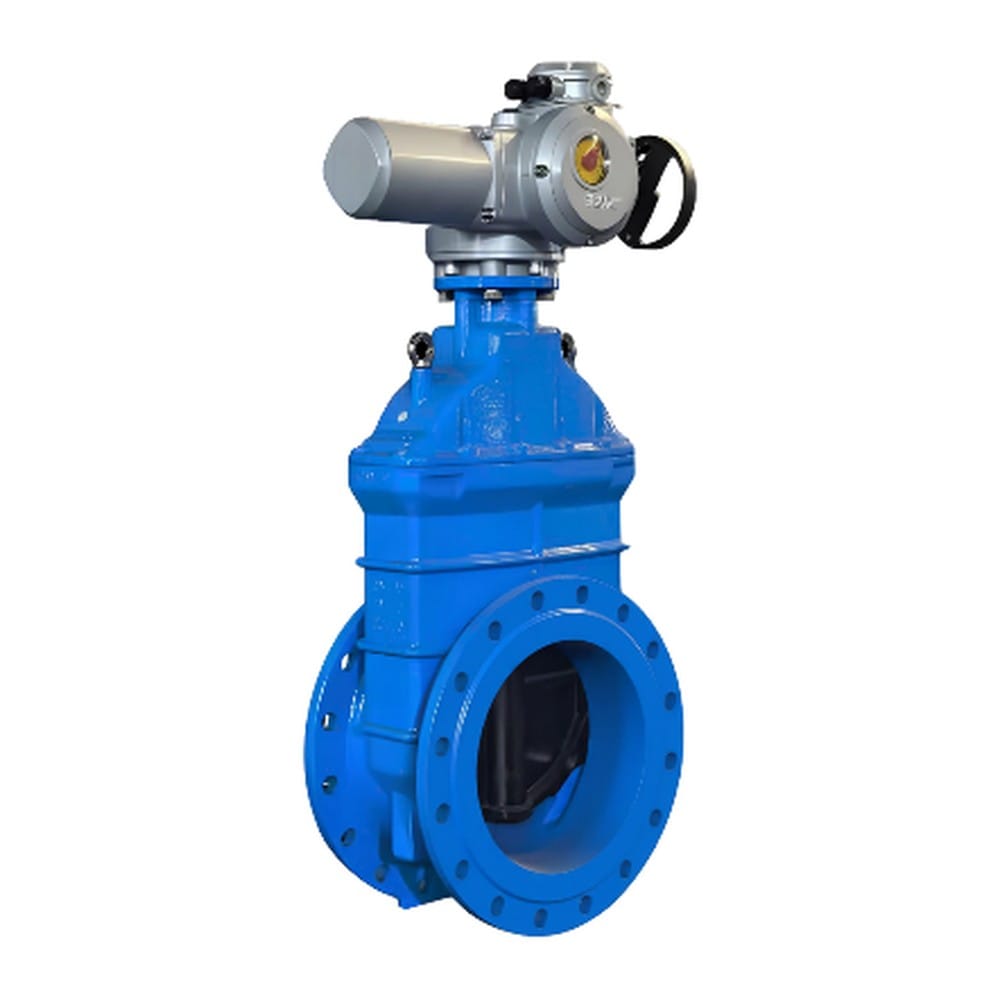

Van cổng điện T-BLUE

Van cổng điện T-BLUE là giải pháp đóng mở tự động cho hệ thống cấp nước, trạm bơm, xử lý nước và đường ống công nghiệp. Van kết hợp thân van cổng chắc chắn với bộ truyền động điện, cho phép điều khiển đóng mở từ xa, tích hợp linh hoạt với hệ thống tự động hóa. Với thiết kế phù hợp nhiều kích thước đường ống, van cổng điện T-BLUE đáp ứng tốt nhu cầu vận hành ổn định, giảm sức người và nâng cao hiệu quả quản lý hệ thống.

Van cổng điện là gì?

Van cổng điện là loại van cổng nêm bọc cao su được tích hợp bộ truyền động điện (electric actuator) để tự động đóng mở bằng motor thay cho thao tác quay tay. Van có thể điều khiển từ xa, cài đặt thời gian đóng mở hoặc kết nối với hệ thống điều khiển và giám sát tự động SCADA của nhà máy. Nhờ khả năng tự động hóa, van cổng điện phù hợp với các hệ thống đường ống yêu cầu vận hành chính xác và thuận tiện.

Van cổng điều khiển điện đặc biệt phù hợp cho các tuyến ống cần đóng mở thường xuyên, van có kích thước lớn hoặc những vị trí khó tiếp cận để vận hành thủ công. Việc tích hợp bộ truyền động giúp giảm nhân công, hỗ trợ kiểm soát hệ thống từ xa và nâng cao hiệu quả vận hành. Đây là giải pháp thường được lựa chọn cho hệ thống cấp nước, nhà máy và các tuyến đường ống công nghiệp có yêu cầu tự động hóa.

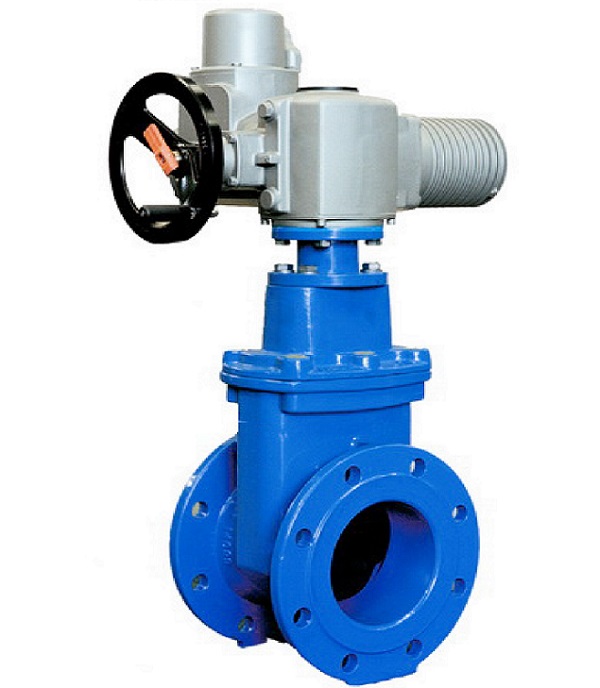

Cấu tạo và vật liệu van cổng điện

Van cổng điện sử dụng phần thân van cổng nêm bọc cao su với thân và nắp bằng gang cầu GGG50, nêm bọc cao su EPDM, trục thép không gỉ SS420 và đai ốc dẫn hướng bằng đồng. Bên ngoài thân van được phủ epoxy chống ăn mòn, giúp tăng độ bền và bảo vệ van trong quá trình vận hành. Cấu tạo này giữ nguyên ưu điểm đóng kín của van cổng nêm bọc cao su, đồng thời kết hợp bộ truyền động điện để tự động hóa quá trình đóng mở.

Phía trên van cổng điều khiển điện được lắp bộ truyền động gồm motor, hộp giảm tốc, công tắc hành trình, cảm biến mô-men và tay quay dự phòng. Bộ truyền động giúp điều khiển van từ xa, kiểm soát chính xác hành trình đóng mở và bảo vệ cơ cấu khi mô-men vượt giới hạn. Tùy môi trường lắp đặt, bộ điều khiển có thể sử dụng cấp bảo vệ chống bụi, chống nước phù hợp để đảm bảo van cổng điện vận hành ổn định và bền bỉ.

Thông số kỹ thuật

Van theo tiêu chuẩn EN1171, mặt bích EN1092-2/BS4504, cấp áp PN10/16. Bảng kích thước lắp đặt và khối lượng tham khảo theo từng cỡ DN (thân van cỡ DN50–DN600 tùy model); DN (số liệu có thể thay đổi theo tiêu chuẩn và model):

Nguyên lý hoạt động và ưu điểm của van cổng điện

Van cổng điện hoạt động khi nhận tín hiệu điều khiển, motor truyền chuyển động qua hộp giảm tốc để xoay trục, từ đó nâng hoặc hạ nêm van và thực hiện đóng mở dòng chảy. Công tắc hành trình xác định vị trí đóng mở, trong khi cảm biến mô-men giúp bộ truyền động tự dừng khi đạt đúng hành trình hoặc phát hiện lực cản bất thường. Nhờ đó, van cổng điều khiển điện có thể vận hành chính xác và hạn chế nguy cơ quá tải cơ cấu van.

Ưu điểm nổi bật của van cổng điện là khả năng đóng mở tự động tại chỗ hoặc điều khiển từ xa, đồng thời truyền tín hiệu phản hồi trạng thái về trung tâm quản lý. Bộ truyền động điện giúp thao tác các van cổng cỡ lớn nhẹ nhàng hơn, giảm phụ thuộc vào sức người và thuận tiện tích hợp vào hệ thống tự động hóa. Cơ chế bảo vệ quá tải mô-men còn tăng độ an toàn, giúp van vận hành ổn định trong các hệ thống cấp nước và đường ống công nghiệp.

Ứng dụng của van cổng điện

Van cổng điện được sử dụng trong các hệ thống đường ống cần tự động hóa đóng mở, đặc biệt tại những vị trí khó thao tác thủ công hoặc yêu cầu điều khiển từ xa. Một số ứng dụng phổ biến của van cổng điều khiển điện gồm:

• Nhà máy nước: Lắp đặt trên các tuyến cấp, truyền tải và phân phối nước, hỗ trợ đóng mở van theo tín hiệu điều khiển tập trung.
• Trạm bơm: Phối hợp với máy bơm để tự động đóng mở van theo từng chế độ vận hành, giúp kiểm soát dòng chảy hiệu quả.
• Hệ thống xử lý nước: Sử dụng tại các công đoạn cần đóng ngắt dòng nước theo chương trình hoặc tín hiệu từ cảm biến.
• Đường ống công nghiệp: Phù hợp với các hệ thống yêu cầu tự động hóa, điều khiển van từ xa và phản hồi trạng thái về trung tâm.
• Hệ thống điều khiển tự động: Có thể kết nối với PLC, SCADA, bơm và cảm biến để thực hiện chu trình đóng mở theo chương trình cài đặt.
• Van cổng cỡ lớn: Bộ truyền động điện giúp nâng hạ nêm nhẹ nhàng, giảm sức người và thuận tiện hơn so với vận hành bằng vô lăng thủ công.

Hướng dẫn lắp đặt van cổng điện chi tiết

Phần thân van lắp như van cổng thông thường, sau đó đấu nối và cài đặt bộ truyền động điện. Quy trình dưới đây theo hướng dẫn lắp đặt van cổng nêm bọc cao su tiêu chuẩn kết hợp lắp bộ truyền động.

• Bước 1 – Kiểm tra và nâng van: Kiểm tra bệ van và hai đầu nối sạch sẽ, xác nhận van và bộ truyền động đúng thông số với hệ thống. Dùng tai nâng, móc hoặc bản nâng được trang bị để thao tác an toàn; van gắn motor thường nặng nên cần thiết bị nâng phù hợp. Không nâng van bằng bộ truyền động hay trục để tránh hỏng cơ cấu.
• Bước 2 – Căn van và siết bu lông đối xứng: Đặt van đúng tâm giữa hai mặt bích, đặt gioăng và luồn bu lông siết tay để còn điều chỉnh. Siết bu lông theo thứ tự đối xứng (đường chéo) để hai mặt bích song song và gioăng ép đều. Định hướng bộ truyền động điện về phía thuận tiện đấu nối và thao tác trước khi siết chặt.
• Bước 3 – Đấu nối và cài đặt bộ truyền động điện: Đấu nguồn đúng điện áp và sơ đồ của bộ truyền động, kiểm tra chiều quay motor khớp với chiều đóng/mở van. Cài đặt công tắc hành trình đóng/mở và ngưỡng mô-men để motor dừng đúng vị trí, tránh quá tải. Kiểm tra tay quay dự phòng hoạt động để vận hành được khi mất điện.
• Bước 4 – Vận hành thử đóng mở: Chạy thử đóng mở van bằng điện, quan sát van chạy hết hành trình và dừng đúng ở vị trí đóng/mở. Thử cả chế độ tại chỗ và điều khiển từ xa (nếu có), kiểm tra tín hiệu phản hồi trạng thái. Thử tay quay dự phòng để chắc chắn vận hành được khi cần.
• Bước 5 – Thử kín và nghiệm thu: Cấp áp thử rò toàn bộ mối nối và thân van sau khi lắp. Xác nhận van đóng kín ở vị trí đóng, không rò tại cổ trục và bộ truyền động dừng đúng vị trí. Kiểm tra lại đấu nối điện, cấp bảo vệ và siết cáp trước khi bàn giao vận hành.

Lỗi thường gặp và cách khắc phục

Trong quá trình vận hành, van cổng điện có thể phát sinh một số lỗi liên quan đến hành trình đóng mở, độ kín và bộ truyền động. Nhận biết đúng nguyên nhân giúp xử lý sự cố nhanh, hạn chế rò rỉ và bảo đảm van hoạt động ổn định. Dưới đây là các lỗi thường gặp ở van cổng điện và cách khắc phục:

• Van không đóng/mở hết hành trình: Van dừng sớm hoặc không đóng kín thường do cài đặt công tắc hành trình hoặc ngưỡng mô-men chưa đúng. Hệ quả là van hở hoặc motor ngắt giữa chừng. Khắc phục bằng cách cài lại giới hạn hành trình đóng/mở và ngưỡng mô-men theo hướng dẫn của bộ truyền động.
• Van đóng không kín: Van đóng không kín có thể do cặn kẹt ở bệ nêm hoặc nêm bọc cao su đã mòn, ngoài nguyên nhân cài đặt. Hệ quả là còn rò dù bộ truyền động đã chạy hết hành trình. Khắc phục bằng cách mở hết cho dòng cuốn cặn ra rồi đóng lại; nếu vẫn rò thì kiểm tra và thay nêm.
• Motor quá tải hoặc mất điều khiển: Motor quá tải, nhảy bảo vệ thường do van kẹt, ngưỡng mô-men thấp hoặc đấu nối điện sai. Mất điều khiển từ xa có thể do lỗi tín hiệu hoặc nguồn. Khắc phục bằng cách kiểm tra van có kẹt không, chỉnh lại mô-men, rà soát đấu nối và tín hiệu điều khiển.

Câu hỏi thường gặp (FAQ)

Mất điện thì van cổng điện vận hành thế nào?

Hầu hết bộ truyền động điện có tay quay dự phòng để đóng mở van bằng tay khi mất điện. Một số cấu hình có thêm bộ tích điện hoặc chế độ về vị trí an toàn theo yêu cầu. Anh nên xác định trước nhu cầu vận hành khi mất điện để chọn cấu hình phù hợp.

Van cổng điện điều khiển được từ xa không?

Có, van cổng điện đóng/mở từ xa qua tủ điều khiển và tích hợp được vào hệ giám sát tự động (SCADA). Bộ truyền động thường xuất tín hiệu phản hồi trạng thái đóng/mở về trung tâm. Tùy nhu cầu on/off hay điều tiết mà chọn loại bộ truyền động phù hợp.

Sản phẩm liên quan

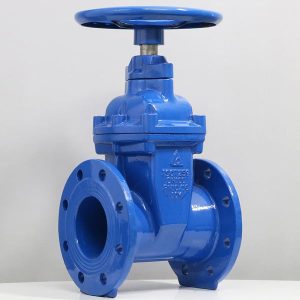

• Van cổng ty chìm T-BLUE
• Van cổng FF ngàm đồng T-BLUE
• Van bướm tay quay mặt bích T-BLUE
• Xem tất cả Van T-BLUE

Van cổng điều khiển điện T-BLUE

Van cổng điện T-Blue là van cổng nêm cao su được lắp thêm bộ truyền động điện (electric actuator) để đóng/mở tự động hoặc điều khiển từ xa, thay cho thao tác tay quay. Thân van gang cầu GGG50, nêm bọc cao su EPDM, trục inox, phủ epoxy như dòng van cổng tiêu chuẩn; bộ actuator điện tích hợp mô-tơ, hộp số, công tắc hành trình và có thể kèm điều khiển tín hiệu (đóng/mở hoặc tuyến tính). Van đạt tiêu chuẩn van cổng EN 1171 / EN 1074-1, mặt bích EN 1092-2, cấp áp PN10–PN16.

Ứng dụng và ưu điểm

Van cổng điện phù hợp các hệ thống cần tự động hóa: trạm bơm, nhà máy nước, hệ thống điều khiển từ xa (SCADA), nơi van đặt ở vị trí khó thao tác hoặc cần đóng/mở theo chương trình. Ưu điểm là vận hành nhẹ nhàng, chính xác, giảm nhân công và cho phép tích hợp giám sát. Khi chọn van cổng điện, cần xác định nguồn điện (1 pha/3 pha), kiểu điều khiển, mô-men actuator phù hợp cỡ van và cấp bảo vệ IP của bộ truyền động. T-Blue tư vấn cấu hình van cổng điện theo yêu cầu công trình.

Liên hệ & báo giá van cổng điện tại T-Blue

T-Blue cung cấp van cổng điều khiển điện thân gang cầu GGG50, nêm bọc cao su, kèm bộ truyền động điện theo mô-men và điện áp yêu cầu. Để nhận thông số van, cấu hình bộ truyền động và báo giá theo từng cỡ, anh vui lòng liên hệ trực tiếp T-Blue. Đội ngũ kỹ thuật sẽ tư vấn loại điều khiển (on/off, tuyến tính), tín hiệu phản hồi và phụ kiện phù hợp.
