Van bướm tay quay mặt bích là gì?

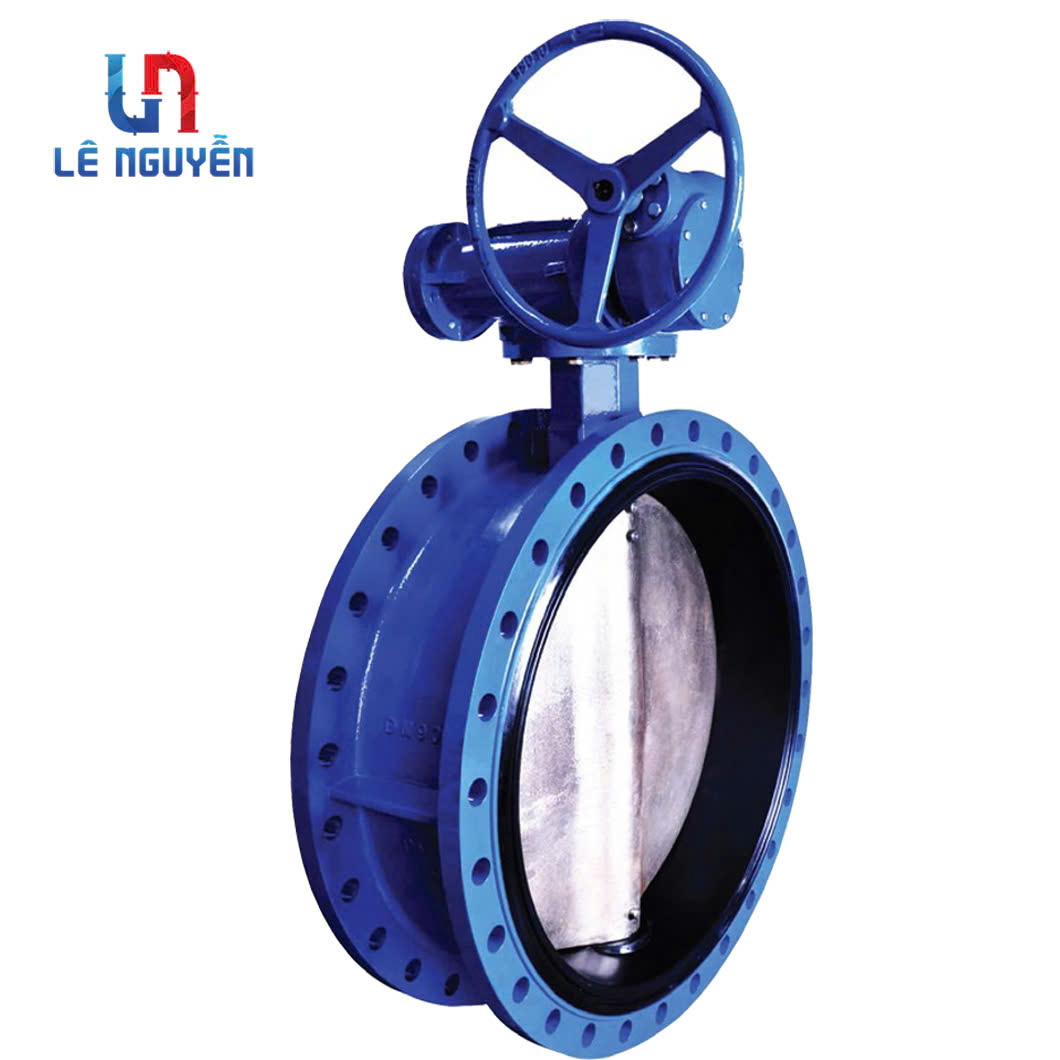

Van bướm tay quay mặt bích là loại van bướm nối hai mặt bích, vận hành bằng vô lăng (tay quay) thông qua hộp số. Hộp số giúp giảm lực tay khi đóng mở, nên van xoay nhẹ và chính xác ngay cả với đường kính lớn. Đây là dòng van phù hợp cho tuyến ống lớn, áp lực cao hoặc nơi cần điều tiết đóng mở từ từ.
Cấu tạo và vật liệu

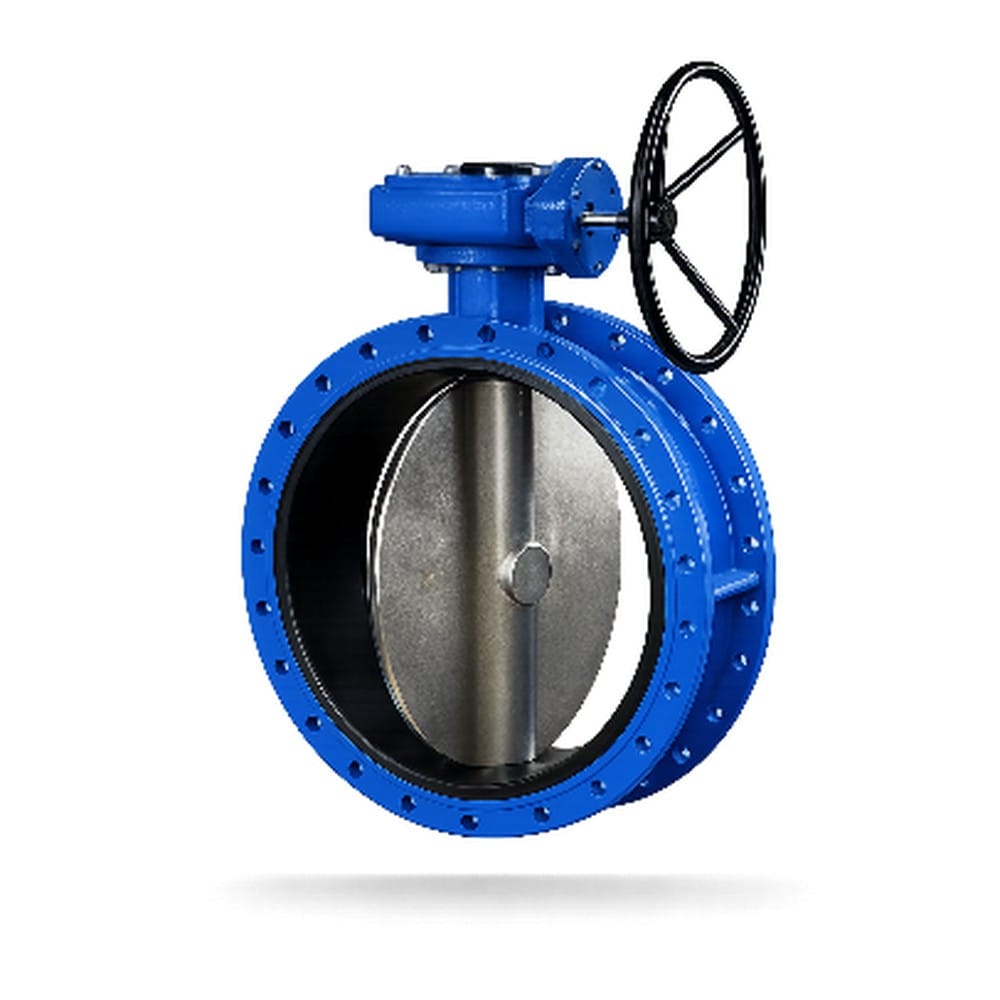

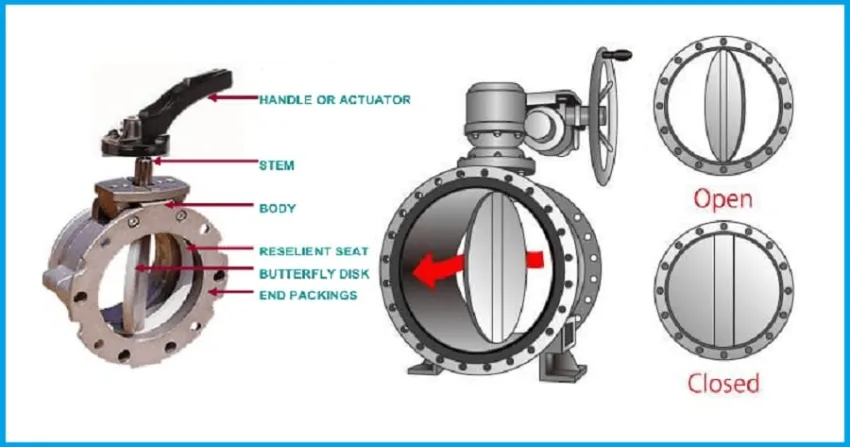

Theo tài liệu kỹ thuật T-Blue, van có thân gang cầu GGG50, đĩa van DI + CF8, trục thép không gỉ SS420 và gioăng làm kín (seat) bằng cao su EPDM. Bạc trục PTFE giúp trục quay êm, cùng gioăng O-ring NBR chặn trục. Cụm tay quay gắn hộp số có bộ chỉ vị trí đóng/mở, giúp vận hành trực quan và tự hãm giữ vị trí.
Thông số kỹ thuật
Van theo tiêu chuẩn mặt bích EN1092/BS4504, cấp áp PN10/16. Bảng kích thước mặt bích tham khảo theo từng cỡ DN (số liệu có thể thay đổi theo tiêu chuẩn và model):
| Thông số kỹ thuật | Van bướm tay quay mặt bích T-Blue |
|---|---|
| Kiểu van | Van bướm mặt bích kép, điều khiển tay quay hộp số |
| Kiểu điều khiển | Tay quay vô-lăng qua hộp số bánh vít (gearbox), có chỉ thị góc mở |
| Dải kích thước | DN200 – DN800 (mở rộng theo yêu cầu) |
| Thân van (Body) | Gang cầu GGG50 |
| Đĩa van (Disc) | Gang dẻo phủ inox đúc (DI + CF8) |
| Trục van (Stem) | Inox SS420 |
| Gioăng làm kín (Seat) | Cao su EPDM |
| Bạc trục (Bushing) | Nhựa PTFE |
| Gioăng kín trục (O-ring) | Cao su NBR |
| Áp suất làm việc | PN10 / PN16 |
| Tiêu chuẩn mặt bích | EN1092 / BS4504 / ISO 7005 |
| Lớp phủ bảo vệ | Sơn epoxy |
Giải thích cấu tạo và vật liệu: Van bướm mặt bích kép T-Blue dùng thân gang cầu GGG50 bền chắc, đĩa van DI + CF8 (lõi gang dẻo bọc lớp inox đúc chống ăn mòn), trục và chốt inox SS420 tôi cứng. Vòng làm kín (seat) bằng cao su EPDM ôm trọn thân van tạo độ kín hai chiều; bạc trục PTFE và gioăng O-ring NBR giữ cổ trục kín khít, vận hành nhẹ và bền. Mặt bích chế tạo theo EN1092/BS4504, lắp lẫn với bích PN10–PN16 tiêu chuẩn.
Cơ cấu tay quay hộp số (gearbox): Điểm khác biệt của dòng này là hộp số bánh vít thay cho tay gạt. Khi xoay vô-lăng, trục vít trong hộp số truyền chuyển động tới bánh vít gắn trên trục van, khuếch đại mô-men và giảm mạnh lực tay cần thiết. Nhờ đó một người vẫn đóng/mở được van cỡ lớn đến DN800 hoặc van làm việc ở áp suất cao mà không tốn sức. Hộp số có tính tự hãm: đĩa van dừng chính xác tại vị trí đặt và không tự xoay do áp lực dòng chảy, rất phù hợp để điều tiết lưu lượng. Vô-lăng thường kèm bộ chỉ thị góc mở giúp quan sát trạng thái van từ xa.
Chọn tay quay hay tay gạt: Với van cỡ nhỏ và trung (DN50–DN200), tay gạt gọn và nhanh là đủ. Từ DN250 trở lên, hoặc khi áp suất và lưu lượng lớn khiến mô-men vượt sức tay, tay quay hộp số là lựa chọn bắt buộc. Tay quay cũng ưu việt khi cần điều tiết chính xác hoặc khi muốn hạn chế đóng van đột ngột gây búa nước. Cả ba kiểu điều khiển của dòng van bướm mặt bích kép T-Blue dùng chung thân gang cầu và gioăng EPDM, nên có thể chọn cơ cấu phù hợp nhu cầu mà vẫn giữ cùng chuẩn kết nối.
Lắp đặt và bảo trì: Van lắp giữa hai mặt bích đường ống theo chuẩn EN1092/BS4504, siết bulong đối xứng theo hình sao để gioăng ép đều. Nên lắp trục van nằm ngang theo khuyến nghị để cặn không tích tụ tại ổ trục. Trước khi vận hành lần đầu, đóng/mở vài lần kiểm tra hộp số trơn tru. Bảo trì định kỳ gồm tra mỡ hộp số, kiểm tra rò rỉ tại cổ trục và tình trạng gioăng EPDM. Không dùng van làm điểm đỡ tải trọng đường ống; khi tháo lắp cần xả áp hoàn toàn.
Ứng dụng tiêu biểu: Van bướm tay quay mặt bích cỡ lớn được dùng phổ biến tại trạm bơm, nhà máy nước, tuyến ống truyền tải và phân phối, hệ thống xử lý nước thải, tháp giải nhiệt và HVAC công nghiệp, cùng mạng cấp nước chữa cháy áp lực cao. Khả năng đóng/mở nhẹ nhàng và điều tiết ổn định của hộp số giúp vận hành an toàn và bảo vệ đường ống khỏi va đập thủy lực. Dải kích thước rộng DN200–DN800 và tùy chọn vật liệu gioăng theo môi chất đáp ứng đa dạng công trình hạ tầng.
Phân biệt với van bướm kẹp (wafer): Khác biệt lớn nhất là kiểu kết nối. Van mặt bích kép có hai mặt bích liền thân, bắt bulong trực tiếp vào bích ống ở cả hai phía, cho phép tháo một đầu ống mà van vẫn giữ kín đầu còn lại — thuận tiện bảo trì trên tuyến ống lớn. Van bướm kẹp (wafer) mỏng, kẹp giữa hai bích ống bằng bulong xuyên suốt, tiết kiệm chi phí cho cỡ nhỏ nhưng khó tháo lắp cục bộ. Với công trình lớn và áp lực cao, kiểu mặt bích kép tay quay được ưu tiên nhờ độ chắc chắn và an toàn.
Tùy chọn vật liệu gioăng theo môi chất: Ngoài gioăng EPDM tiêu chuẩn dùng cho nước sạch, nước thải và hóa chất loãng, van bướm mặt bích T-Blue có thể cung cấp gioăng NBR cho môi chất chứa dầu, hoặc gioăng chịu nhiệt và chịu hóa chất chuyên dụng theo yêu cầu. Việc chọn đúng vật liệu gioăng quyết định tuổi thọ và độ kín của van, vì vậy khi đặt hàng nên nêu rõ loại lưu chất, nhiệt độ và nồng độ hóa chất. Đội kỹ thuật T-Blue sẽ tư vấn cấu hình phù hợp nhất, kèm chứng chỉ xuất xưởng và tài liệu kỹ thuật cho từng lô hàng, đảm bảo van vận hành ổn định trong suốt vòng đời công trình.
Nguyên lý và ưu điểm
Khi quay vô lăng, hộp số biến chuyển động quay thành mô-men lớn làm trục xoay đĩa van 90° một cách êm và có kiểm soát. Cơ cấu hộp số tự hãm nên đĩa giữ nguyên vị trí, không tự xê dịch dưới áp lực dòng. Ưu điểm là đóng mở nhẹ với van cỡ lớn, chính xác và an toàn khi vận hành.
Ứng dụng
Van bướm tay quay mặt bích dùng cho tuyến truyền tải và phân phối nước cỡ lớn, trạm bơm, nhà máy nước và hệ thống công nghiệp. Van phù hợp nơi cần đóng mở từ từ để tránh va đập thủy lực và cần giữ vị trí điều tiết ổn định. Kiểu mặt bích và hộp số giúp van vận hành bền, chắc chắn cho công trình hạ tầng.
Hướng dẫn lắp đặt van bướm tay quay mặt bích chi tiết
Cần giữ đĩa hé mở khi căn chỉnh để không va vào mặt bích và siết bu lông đều tay. Quy trình dưới đây theo hướng dẫn lắp đặt van bướm tiêu chuẩn.
Bước 1 – Chuẩn bị đường ống và mặt bích
Xả áp và xả cạn đường ống, xả sạch cặn bẩn trước khi lắp van. Làm sạch bề mặt hai mặt bích đối tiếp và kiểm tra van đúng cỡ, đúng cấp áp với hệ thống. Với van cỡ lớn, dùng thiết bị nâng qua tai/móc nâng để thao tác an toàn.[1]
Bước 2 – Để đĩa van hé mở khi căn chỉnh
Quay vô lăng đưa đĩa về gần đóng, chỉ hé mở khoảng 10–20° khi đưa van vào giữa hai mặt bích. Cách này tránh mép đĩa va vào mặt bích làm trầy xước bề mặt làm kín EPDM. Không mở đĩa hoàn toàn trong lúc căn chỉnh vị trí van.[1]
Bước 3 – Căn tâm van và luồn bu lông
Đưa van vào giữa hai mặt bích, căn đồng tâm rồi luồn bu lông và siết tay để còn điều chỉnh. Kiểm tra van cân giữa hai bích, các lỗ bu lông thẳng hàng và hộp số ở vị trí thuận tiện thao tác. Chưa siết chặt ngay để còn tinh chỉnh vị trí van.[1]
Bước 4 – Kiểm tra đĩa quay tự do và siết chéo
Quay vô lăng mở và đóng đĩa để chắc chắn đĩa quay tự do, không cọ vào mặt bích. Siết bu lông theo hình sao đối xứng, tăng lực đều nhiều lượt, tránh siết quá tay gây vênh thân van. Siết đều giúp gioăng ép kín quanh chu vi.[1]
Bước 5 – Vận hành thử và nghiệm thu
Cấp áp thử rò toàn mối nối sau khi siết xong. Quay vô lăng đóng mở van vài lần để xác nhận vận hành trơn tru, kín khi đóng và bộ chỉ vị trí đúng. Kiểm tra lại lực siết bu lông và độ chắc của hộp số trước khi bàn giao.
Lỗi thường gặp và cách khắc phục
Đĩa van va vào mặt bích khi lắp
Mở đĩa quá rộng khi căn chỉnh làm mép đĩa và gioăng EPDM bị trầy, dẫn tới rò khi đóng. Nguyên nhân là không đưa đĩa về gần đóng trước khi lắp. Khắc phục bằng cách quay vô lăng để đĩa hé 10–20° khi lắp và thay gioăng nếu đã hỏng.[1]
Quay vô lăng nặng hoặc kẹt
Vô lăng quay nặng thường do siết bu lông quá lực làm thân biến dạng, hoặc hộp số thiếu mỡ, cặn bẩn bám vào đĩa. Hệ quả là đóng mở khó và có thể hỏng hộp số. Khắc phục bằng cách siết lại đúng lực theo hình sao, tra mỡ hộp số và vệ sinh đĩa, gioăng.[1]
Rò tại mặt bích
Rò tại mặt bích do gioăng lệch, sai cỡ, hai mặt bích không song song hoặc siết không đều. Bề mặt bích bẩn cũng làm hở mối nối. Khắc phục bằng cách xả áp, căn đồng tâm lại, thay gioăng đúng loại và siết đối xứng đều tay.
Câu hỏi thường gặp (FAQ)
Khi nào nên chọn tay quay thay vì tay gạt?
Với đường kính lớn (thường từ DN250 trở lên) hoặc áp lực cao, lực đóng mở bằng tay gạt trở nên quá nặng nên cần tay quay hộp số. Tay quay cũng phù hợp khi cần đóng mở từ từ để tránh va đập thủy lực. Với cỡ nhỏ và thao tác nhanh thì tay gạt gọn và kinh tế hơn.
Hộp số tay quay có cần bảo trì không?
Hộp số được bôi mỡ sẵn và ít phải bảo trì trong điều kiện bình thường. Tuy vậy nên kiểm tra định kỳ, tra thêm mỡ và làm sạch bộ chỉ vị trí để vận hành luôn trơn tru. Ở môi trường ẩm hoặc ngoài trời nên chọn hộp số có cấp bảo vệ phù hợp.
