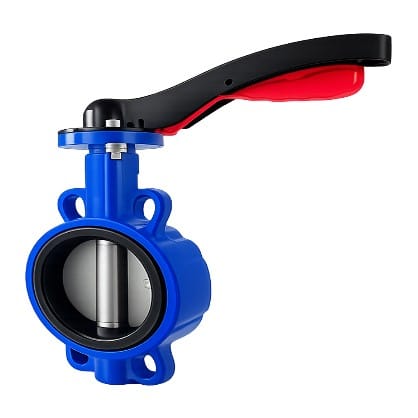

Van bướm tay gạt T-BLUE

Van bướm tay gạt T-BLUE là dòng van bướm wafer có thiết kế nhỏ gọn, vận hành nhanh bằng tay gạt hoặc tay quay tùy kích thước. Sản phẩm sử dụng thân gang cầu GGG50, gioăng làm kín mềm EPDM/NBR, thiết kế theo BS 5155, phù hợp với nhiều hệ thống cấp nước và đường ống công nghiệp. T-BLUE cung cấp van bướm tay gạt DN40-DN400, áp lực PN10/16, nhiệt độ làm việc đến 70°C, đáp ứng đa dạng nhu cầu lắp đặt và vận hành.

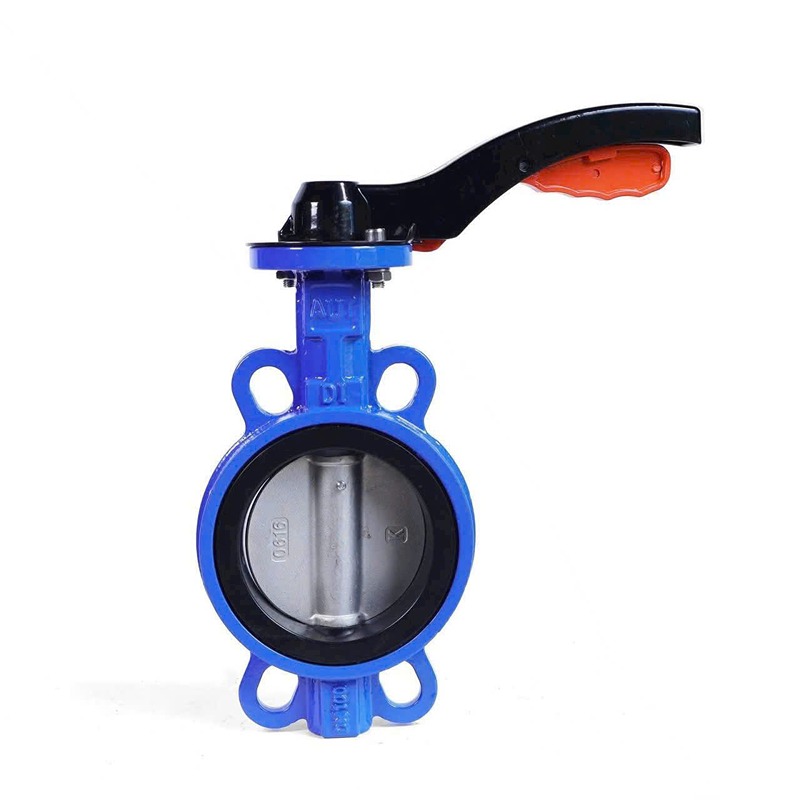

Van bướm tay gạt là gì?

Van bướm tay gạt (lever/handle operated butterfly valve) là loại van sử dụng đĩa van xoay quanh trục để đóng, mở hoặc điều tiết dòng chảy. Van được vận hành bằng cách xoay tay gạt một góc 90° từ vị trí đóng đến mở hoàn toàn, giúp thao tác nhanh và đơn giản. Với kích thước nhỏ, tay gạt có thể khóa tại nhiều vị trí trung gian để điều chỉnh lưu lượng theo nhu cầu.

Van bướm tay gạt T-BLUE có thiết kế thân wafer, được lắp kẹp giữa hai mặt bích của đường ống nên có cấu tạo gọn và tiết kiệm không gian. Với các kích thước lớn, van có thể sử dụng tay quay hộp số để giảm lực vận hành và thuận tiện khi đóng mở. So với van cổng hoặc van cầu, van bướm có chiều dài lắp đặt ngắn hơn, phù hợp với nhiều hệ thống đường ống cần đóng mở nhanh.

Cấu tạo van bướm tay gạt T-BLUE

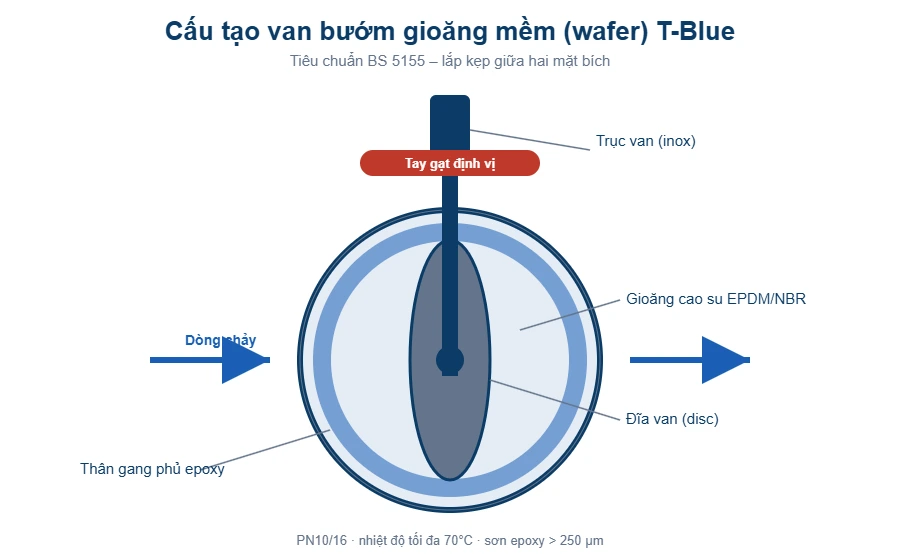

Van bướm tay gạt T-BLUE được cấu tạo từ các bộ phận chính gồm thân van gang cầu GGG50, đĩa van SUS304/CF8 và trục van thép không gỉ SS420. Hệ thống làm kín sử dụng gioăng EPDM/NBR, bushing PTFE, O-ring EPDM/NBR cùng chốt SS420, giúp van đảm bảo độ kín và vận hành ổn định.

Van bướm gioăng mềm (soft seated) là gì: Đây là loại van bướm có vòng gioăng cao su (EPDM hoặc NBR) ôm trọn mặt trong thân van; khi đĩa van xoay tới vị trí đóng, mép đĩa ép vào gioăng mềm tạo độ kín tuyệt đối hai chiều mà không cần bề mặt kim loại gia công chính xác. Nhờ vậy van kín nước hoàn toàn ở áp suất PN10–PN16, chi phí hợp lý và bảo trì đơn giản. Dạng wafer mỏng, kẹp giữa hai mặt bích bằng bulong xuyên suốt, gọn nhẹ và tiết kiệm không gian.

Tay gạt và tay quay: Phiên bản tay gạt cho phép đóng/mở nhanh và định vị nhiều nấc góc mở để điều tiết lưu lượng, phù hợp van cỡ nhỏ và trung. Với van lớn hơn hoặc cần điều tiết chính xác, phiên bản tay quay hộp số giảm lực vận hành và giữ đĩa van ổn định tại vị trí đặt. Van thiết kế theo tiêu chuẩn BS 5155, phủ sơn epoxy dày trên 250 µm chống ăn mòn, nhiệt độ làm việc tối đa 70°C — đáp ứng tốt cho hệ cấp thoát nước, PCCC, HVAC và công nghiệp.

Thông số kỹ thuật van bướm tay gạt theo kích thước

Các thông số kích thước là yếu tố quan trọng giúp lựa chọn sản phẩm phù hợp với đường ống và vị trí lắp đặt. Dưới đây là bảng thông số kỹ thuật chi tiết theo từng kích thước DN, bao gồm kích thước C, đường kính ØD1 và số lượng, đường kính lỗ bu lông Ød1 để thuận tiện tra cứu.

Công dụng, ưu điểm và ứng dụng nổi bật của van bướm tay gạt T-BLUE

Van bướm tay gạt T-BLUE sở hữu thiết kế nhỏ gọn, thao tác đóng mở nhanh và khả năng điều tiết dòng chảy linh hoạt. Những ưu điểm nổi bật của sản phẩm gồm:

• Thao tác nhanh: Chỉ cần xoay tay gạt hoặc tay quay 90° để đóng/mở van hoàn toàn.
• Điều tiết lưu lượng linh hoạt: Tay gạt có thể khóa ở nhiều vị trí trung gian, đáp ứng nhu cầu điều chỉnh dòng chảy.
• Thiết kế wafer nhỏ gọn: Trọng lượng nhẹ, tiết kiệm không gian lắp đặt và giảm chi phí đường ống so với van cổng, van cầu.
• Độ bền cao: Thân van bằng gang cầu GGG50 phủ epoxy dày ≥250 μm, giúp tăng khả năng chống ăn mòn và chịu được môi trường làm việc khắc nghiệt.
• Làm kín hiệu quả: Gioăng EPDM/NBR có độ đàn hồi tốt, giúp van kín khít ngay cả ở áp lực trung bình.
• Chi phí hợp lý: Giá thành cạnh tranh, phù hợp với nhiều hệ thống cấp thoát nước dân dụng và công nghiệp, đặc biệt những hệ thống không yêu cầu tự động hóa.

Van bướm tay gạt T-BLUE được sử dụng phổ biến trong hệ thống cấp thoát nước, HVAC, trạm bơm, phòng cháy chữa cháy (PCCC) và các tuyến ống công nghiệp đường kính vừa, nhỏ. Thiết kế đóng/mở nhanh, gọn nhẹ và dễ bảo trì giúp sản phẩm phù hợp với các hệ thống không yêu cầu vận hành tự động. Với vị trí cần điều khiển từ xa hoặc tự động hóa, có thể lựa chọn van bướm điều khiển điện để đáp ứng nhu cầu vận hành.

Phân biệt van bướm tay gạt và tay quay

Van bướm tay gạt và van bướm tay quay có sự khác biệt về cơ cấu vận hành, kích thước đường ống và lực đóng mở. Việc lựa chọn loại van phù hợp giúp hệ thống vận hành ổn định, thuận tiện bảo trì và tối ưu chi phí đầu tư.

Hướng dẫn lắp đặt, vận hành và chọn van bướm T-BLUE

Để van bướm T-BLUE hoạt động ổn định, kín khít và có tuổi thọ cao, cần lựa chọn đúng thông số, lắp đặt đúng kỹ thuật và kiểm tra kỹ trước khi đưa vào vận hành. Quy trình thực hiện gồm các bước sau:

• • Bước 1 – Kiểm tra van trước khi lắp: Kiểm tra thân van, đĩa van và gioăng để đảm bảo không có dấu hiệu nứt, vỡ hoặc biến dạng. Thử đóng mở tay gạt hoặc tay quay, đồng thời đưa đĩa van về vị trí đóng hoàn toàn trước khi lắp.
  • Bước 2 – Căn tâm van giữa hai mặt bích: Đặt van đúng tâm đường ống, căn chỉnh hai mặt bích thẳng hàng và sử dụng gioăng phù hợp nếu cần. Luồn bu lông qua các lỗ trên mặt bích và thân van đúng theo kích thước, số lượng lỗ n-Ød1 trong bảng thông số kỹ thuật.
  • Bước 3 – Siết bu lông đối xứng: Siết sơ bộ các bu lông theo thứ tự đối xứng hoặc đường chéo, sau đó siết hoàn thiện theo cùng thứ tự. Cách siết này giúp lực ép phân bố đều, hạn chế tình trạng lệch tâm, cong vênh hoặc hở gioăng.
  • Bước 4 – Vận hành thử: Mở và đóng van từ từ để kiểm tra đĩa van chuyển động êm, không bị kẹt hoặc va chạm vào thành ống. Với van bướm tay quay, cần kiểm tra thêm hộp số để đảm bảo cơ cấu truyền động hoạt động trơn tru trong suốt hành trình.
  • Bước 5 – Kiểm tra độ kín: Sau khi lắp đặt, tiến hành cấp áp và kiểm tra toàn bộ các vị trí kết nối để phát hiện rò rỉ. Nếu có hiện tượng rò tại mặt bích, cần kiểm tra lại vị trí căn tâm và siết bổ sung bu lông phù hợp.

Chọn van phù hợp: Xác định đúng DN, áp lực PN10/PN16 và nhiệt độ làm việc theo môi chất và điều kiện của hệ thống. Với đường ống DN ≤ 150–200, có thể ưu tiên van bướm tay gạt T-BLUE để thao tác nhanh; với đường kính lớn hơn, nên chọn van tay quay để giảm lực vận hành.

Nguồn tham khảo: [1] Tameson – Butterfly Valve Installation Guide. [2] Tài liệu kỹ thuật T-BLUE – Catalogue Van & Fittings (van bướm gioăng mềm, SOFT SEATED BUTTERFLY VALVE, BS 5155).

Các lỗi thường gặp và cách khắc phục

Trong quá trình lắp đặt và sử dụng van bướm tay gạt T-BLUE, một số lỗi có thể xảy ra nếu thao tác chưa đúng kỹ thuật. Dưới đây là những tình trạng thường gặp và cách xử lý đơn giản:

• Đĩa van va chạm mặt bích khi lắp: Nguyên nhân thường do đĩa van chưa đóng hoàn toàn trước khi đưa van vào giữa hai mặt bích. Cách khắc phục: Đóng van hoàn toàn trước khi lắp, sau khi căn chỉnh và siết chặt bu lông mới từ từ mở van để kiểm tra.
• Rò rỉ tại mặt bích wafer: Có thể do bu lông siết không đều, van bị lệch tâm hoặc gioăng đặt sai vị trí. Cách khắc phục: Kiểm tra và căn chỉnh lại tâm van, sau đó siết bu lông theo thứ tự đường chéo để lực ép phân bố đều.
• Tay gạt hoặc tay quay nặng, khó thao tác: Thường xuất hiện sau thời gian dài sử dụng do trục thiếu bôi trơn hoặc bushing/PTFE bị mòn. Cách khắc phục: Kiểm tra trục và bộ phận làm kín, bôi trơn định kỳ và thay thế chi tiết bị mòn khi cần thiết.

Bảo quản và lưu ý khi sử dụng

Để van bướm tay gạt T-BLUE hoạt động ổn định và duy trì tuổi thọ lâu dài, cần bảo quản và kiểm tra van đúng cách:

• Bảo quản: Đặt van ở nơi khô ráo, sạch sẽ, tránh ánh nắng trực tiếp, độ ẩm cao và va đập có thể làm hỏng lớp phủ epoxy hoặc biến dạng đĩa van.
• Kiểm tra trước khi lắp: Đảm bảo tay gạt đóng mở nhẹ nhàng, đĩa van không bị kẹt và gioăng EPDM/NBR vẫn có độ đàn hồi tốt.
• Kiểm tra định kỳ: Kiểm tra độ kín của van, tình trạng gioăng và độ trơn của trục để kịp thời phát hiện dấu hiệu bất thường.
• Bôi trơn: Với dòng van sử dụng tay quay và hộp số, nên tra dầu mỡ định kỳ tại các bộ phận cơ khí theo hướng dẫn để duy trì khả năng vận hành trơn tru.

Câu hỏi thường gặp (FAQ)

Khi nào nên dùng tay gạt, khi nào nên dùng tay quay?
Tay gạt phù hợp đường kính nhỏ – trung (đến khoảng DN150-200) cần thao tác nhanh; tay quay phù hợp đường kính lớn hơn nhờ hộp số giảm lực vận hành.

Van bướm tay gạt T-BLUE đạt tiêu chuẩn nào?
Thiết kế theo tiêu chuẩn BS 5155, thân phủ epoxy ≥250μm, áp lực làm việc PN10/16, nhiệt độ tối đa 70°C.

Dải kích thước van bướm tay gạt T-BLUE là bao nhiêu?
DN40 đến DN400, đáp ứng cả hệ dân dụng và công nghiệp vừa.

Van bướm tay gạt có điều tiết được lưu lượng không?
Có, tay gạt khóa được ở nhiều vị trí trung gian ngoài hai vị trí đóng/mở hoàn toàn, giúp điều tiết dòng chảy linh hoạt.
