Van cổng tay quay T-BLUE

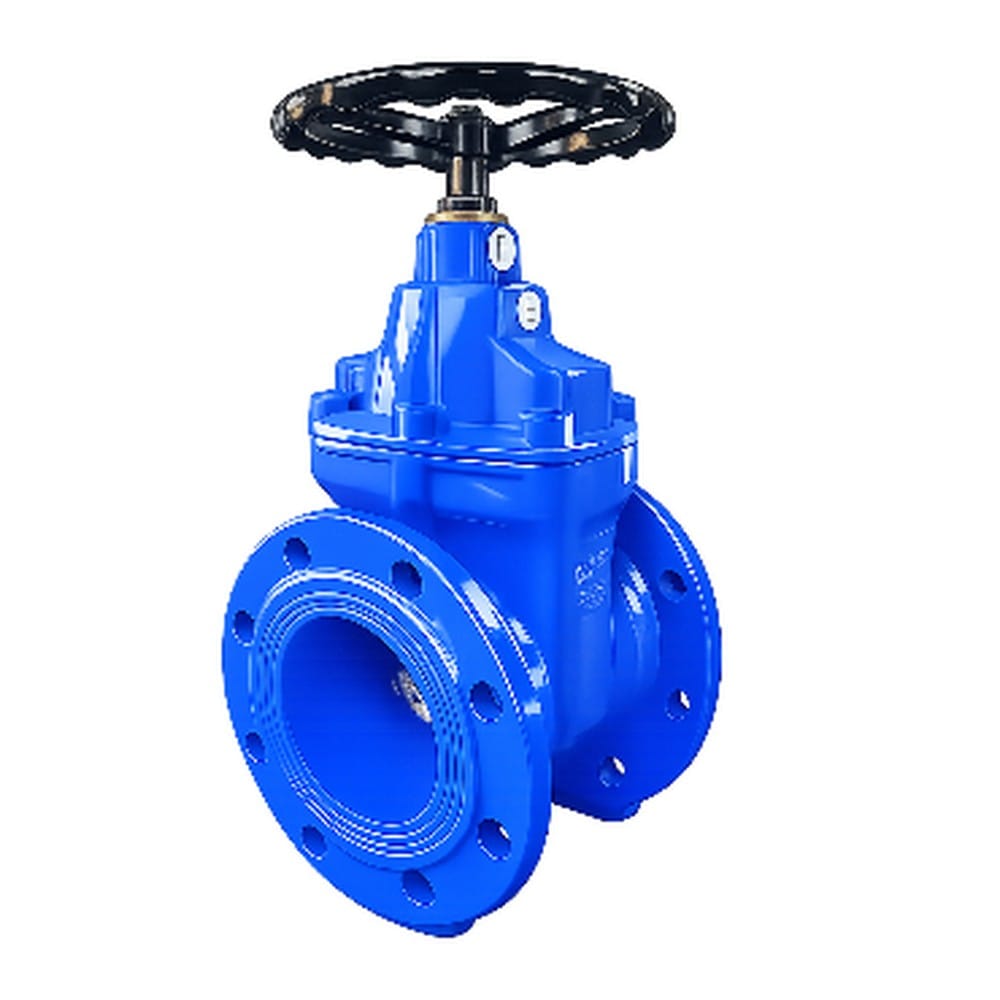

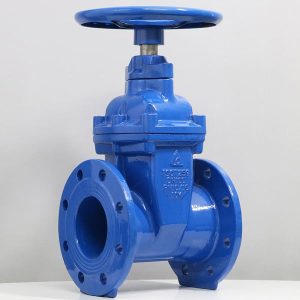

Van cổng tay quay T-BLUE là dòng van chặn sử dụng vô lăng để đóng mở trực tiếp, phù hợp cho các hệ thống cấp nước, trạm bơm, nhà máy nước và tuyến ống lắp nổi. Van có thân gang cầu GGG50, nêm bọc cao su EPDM, trục inox SS420 và phủ epoxy chống ăn mòn, giúp đóng kín tốt, tổn thất áp thấp và vận hành bền bỉ. Thiết kế ty chìm gọn, dễ bố trí và thuận tiện thao tác tại chỗ.

Van cổng tay quay là gì?

Van cổng tay quay là loại van cổng ty chìm sử dụng vô lăng gắn trực tiếp trên đầu trục để điều khiển đóng mở dòng chảy bằng tay. Khi xoay vô lăng, trục van truyền chuyển động đến nêm, giúp nâng lên hoặc hạ xuống để mở hoặc chặn hoàn toàn đường ống. Thiết kế này cho phép người vận hành thao tác trực tiếp tại vị trí lắp đặt mà không cần sử dụng chìa vặn chuyên dụng hay trục nối dài.

Nhờ cơ cấu vận hành đơn giản, van cổng tay quay phù hợp với các hệ thống lắp nổi hoặc những vị trí có thể tiếp cận trực tiếp để thao tác. Van được sử dụng phổ biến tại trạm bơm, hố van, nhà máy nước và các tuyến đường ống công nghiệp. Đây là lựa chọn phù hợp cho hệ thống cần van cổng đóng mở bằng tay, dễ vận hành và thuận tiện kiểm tra, bảo trì.

Cấu tạo và vật liệu

Theo tài liệu kỹ thuật T-Blue, van cổng tay quay được thiết kế với thân và nắp bằng gang cầu GGG50, đảm bảo độ bền cơ học và khả năng làm việc ổn định trong hệ thống đường ống. Nêm van sử dụng lõi gang bọc cao su EPDM, giúp tăng độ kín khi đóng và hạn chế mài mòn trong quá trình vận hành. Trục van bằng thép không gỉ SS420, đai ốc dẫn hướng bằng đồng và vô lăng bằng gang cầu, mang lại khả năng đóng mở chắc chắn, thuận tiện.

Các chi tiết làm kín gồm gioăng O-ring bằng cao su NBR, trong khi bu lông sử dụng inox SS304 giúp tăng khả năng chống ăn mòn. Bên ngoài van được phủ epoxy chống ăn mòn, phù hợp với điều kiện lắp đặt và vận hành trong nhiều môi trường. Đặc biệt, nêm bọc cao su EPDM giúp van đóng kín tốt, hạn chế rò rỉ và duy trì độ bền trong thời gian dài sử dụng.

Thông số kỹ thuật

Van theo tiêu chuẩn EN1171, mặt bích EN1092-2/BS4504, cấp áp PN10/16. Bảng kích thước lắp đặt và khối lượng tham khảo theo từng cỡ DN (số liệu có thể thay đổi theo tiêu chuẩn và model):

Nguyên lý hoạt động và ưu điểm của van cổng tay quay

Van cổng tay quay hoạt động bằng cách xoay vô lăng để điều khiển trục van, đưa nêm bọc cao su nâng lên khi mở hoặc hạ xuống để chặn hoàn toàn dòng chảy khi đóng. Thiết kế van cổng tay quay ty chìm giúp chiều cao van gần như không thay đổi trong quá trình vận hành, tạo kiểu dáng gọn và thuận tiện bố trí trong hệ thống đường ống.

Ưu điểm nổi bật của van cổng tay quay là thao tác đóng mở trực tiếp, dễ sử dụng và cho khả năng đóng kín tốt. Khi van mở hoàn toàn, nêm được nâng khỏi dòng chảy nên tổn thất áp suất thấp, giúp lưu chất lưu thông ổn định. Bên cạnh đó, nêm bọc cao su EPDM tăng độ kín, trong khi thân van phủ epoxy giúp chống ăn mòn và nâng cao độ bền trong quá trình sử dụng.

Ứng dụng của van cổng tay quay

Van cổng tay quay được sử dụng phổ biến trong các hệ thống cấp nước và đường ống cần đóng ngắt dòng chảy trực tiếp tại vị trí lắp đặt. Một số ứng dụng tiêu biểu gồm:

• Trạm bơm: Làm van chặn trên đường ống hút, xả hoặc các tuyến phân phối nước, thuận tiện đóng mở và kiểm tra ngay tại chỗ.
• Nhà máy nước: Sử dụng để đóng ngắt dòng chảy trên các tuyến cấp nước, xử lý và phân phối nước.
• Hố van: Phù hợp với các vị trí cần vận hành van trực tiếp bằng vô lăng, không yêu cầu bộ truyền động tự động.
• Tuyến cấp nước lắp nổi: Thích hợp cho hệ thống đường ống cần dễ quan sát trạng thái và thao tác đóng mở van tại chỗ.
• Hệ thống cần lưu lượng ổn định: Khi van cổng tay quay mở hoàn toàn, tiết diện dòng chảy gần như được giải phóng nên tổn thất áp suất thấp, ít ảnh hưởng đến lưu lượng của hệ thống.

Hướng dẫn lắp đặt van cổng tay quay chi tiết

Van cổng cần được nâng hạ, căn chỉnh đúng và siết bu lông đều để hai mặt bích song song. Quy trình dưới đây theo hướng dẫn lắp đặt van cổng nêm bọc cao su tiêu chuẩn.

• Bước 1 – Kiểm tra và nâng van: Kiểm tra bệ van và hai đầu nối sạch sẽ, xác nhận van đúng thông số với môi chất, nhiệt độ và áp lực hệ thống. Dùng tai nâng, móc hoặc bản nâng được trang bị để thao tác an toàn, nhất là với van cỡ lớn. Không nâng van bằng vô lăng hay trục để tránh hỏng cơ cấu.
• Bước 2 – Căn van giữa hai mặt bích: Đặt van đúng tâm giữa hai mặt bích đường ống, canh thẳng hàng và đặt gioăng phù hợp nếu cần. Luồn bu lông rồi siết tay để còn điều chỉnh vị trí van. Kiểm tra van cân, các lỗ bu lông thẳng hàng và vô lăng ở vị trí thuận tiện thao tác.
• Bước 3 – Siết bu lông đối xứng: Siết bu lông theo thứ tự đối xứng (đường chéo) để hai mặt bích song song và gioăng ép đều. Sau đó siết hoàn thiện với lực phù hợp, tránh siết lệch gây hở hoặc nứt bích. Cách siết đều giúp mối nối kín và van không bị kéo lệch.
• Bước 4 – Vận hành đóng mở đúng cách: Quay vô lăng để đóng hoặc mở van; khi vận hành nên mở hoàn toàn hoặc đóng hoàn toàn, không để nêm ở vị trí lưng chừng lâu. Số vòng quay để đóng kín tăng theo đường kính van, cần quay hết hành trình để nêm chặn dứt khoát. Không dùng lực quá mức ở cuối hành trình để tránh hỏng trục và đai ốc.
• Bước 5 – Thử kín và nghiệm thu: Cấp áp thử rò toàn bộ mối nối và thân van sau khi lắp. Quay vô lăng đóng mở vài lần để chắc chắn nêm đóng kín, trục quay êm và không rò tại cổ trục. Với vị trí ẩm hoặc chôn ngầm một phần, dặm lại lớp epoxy chỗ trầy để chống ăn mòn.

Lỗi thường gặp và cách khắc phục

Trong quá trình sử dụng, van cổng tay quay có thể phát sinh một số lỗi ảnh hưởng đến khả năng đóng kín và vận hành. Nhận biết đúng nguyên nhân giúp người dùng xử lý kịp thời và duy trì độ bền của van:

• Van đóng không kín: Van đóng không kín thường do cặn, sỏi kẹt ở bệ nêm hoặc nêm bọc cao su đã mòn theo thời gian. Hệ quả là còn rò một lượng nước dù đã quay hết hành trình đóng. Khắc phục bằng cách mở hết cho dòng cuốn cặn ra rồi đóng lại; nếu vẫn rò thì kiểm tra và thay nêm.
• Vô lăng quay nặng hoặc kẹt: Vô lăng quay nặng thường do thiếu bôi trơn ở đai ốc dẫn hướng, cặn bám hoặc quay quá lực ở cuối hành trình. Hệ quả là đóng mở khó và có thể hỏng trục, đai ốc đồng. Khắc phục bằng cách vệ sinh, bôi trơn phù hợp và thao tác nhẹ ở cuối hành trình.
• Rò tại mặt bích hoặc cổ trục: Rò tại mặt bích do gioăng lệch, siết không đều; rò cổ trục do gioăng O-ring chặn trục lão hóa. Khắc phục rò bích bằng cách căn lại, thay gioăng và siết đối xứng; rò cổ trục thì thay gioăng O-ring theo hướng dẫn. Kiểm tra định kỳ giúp phát hiện và xử lý sớm.

Câu hỏi thường gặp (FAQ)

Van cổng tay quay khác van nắp chụp thế nào?

Van tay quay có vô lăng gắn sẵn, đóng mở trực tiếp bằng tay, phù hợp lắp nổi trong trạm và hố van. Van nắp chụp không có vô lăng, vận hành bằng chìa vặn qua hố van, phù hợp lắp chôn ngầm. Tùy vị trí lắp mà chọn loại vận hành phù hợp.

Quay vô lăng chiều nào để đóng van?

Thông thường quay theo chiều kim đồng hồ để đóng và ngược chiều kim đồng hồ để mở, nhưng nên kiểm tra ký hiệu trên van. Khi đóng, quay đều tay cho tới khi nêm chặn dứt khoát, không rướn lực quá mức. Nên ghi lại số vòng đóng/mở để tiện vận hành và kiểm tra sau này.

Sản phẩm liên quan

• Van cổng ty chìm nắp chụp T-BLUE
• Van cổng FF ngàm đồng T-BLUE
• Van bướm tay quay mặt bích T-BLUE
• Xem tất cả Van T-BLUE

Van cổng ty chìm tay quay T-BLUE

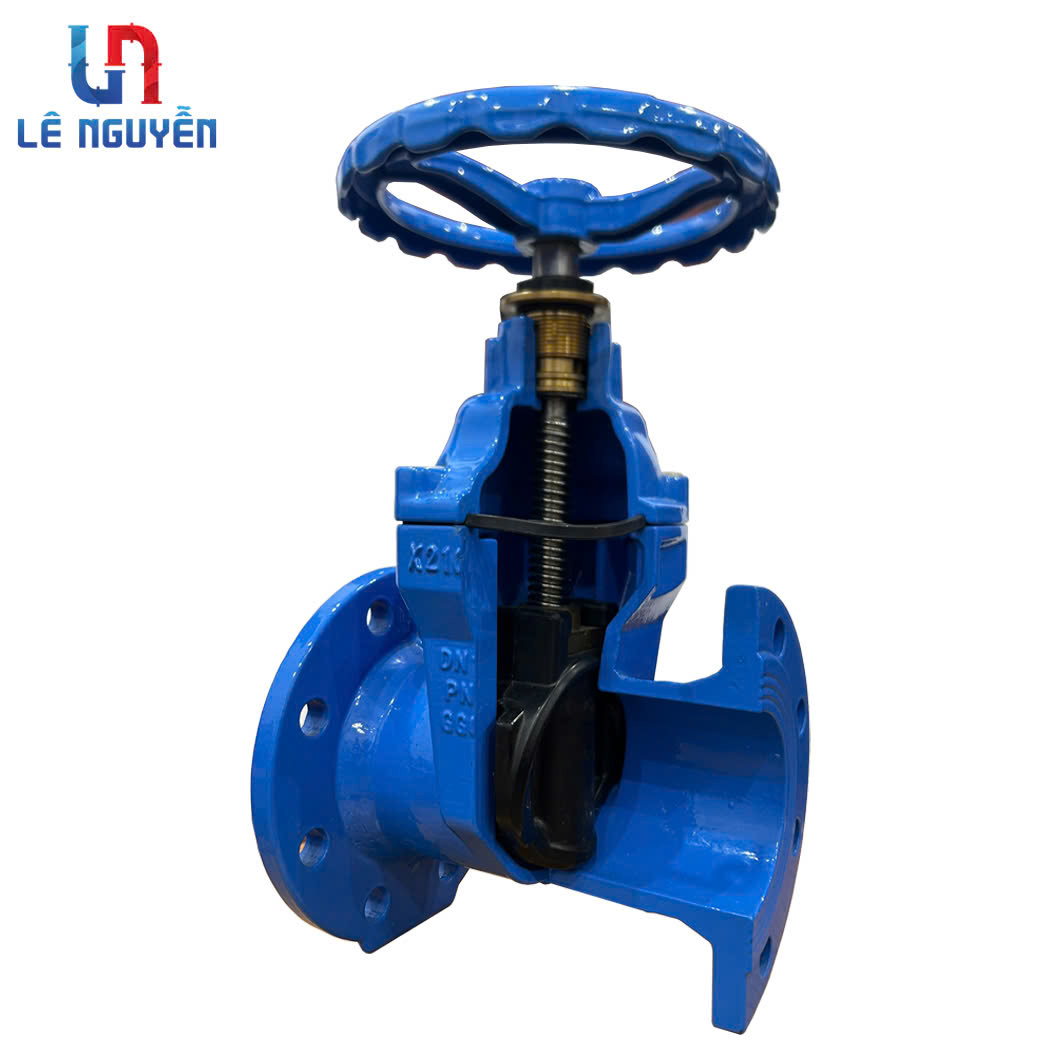

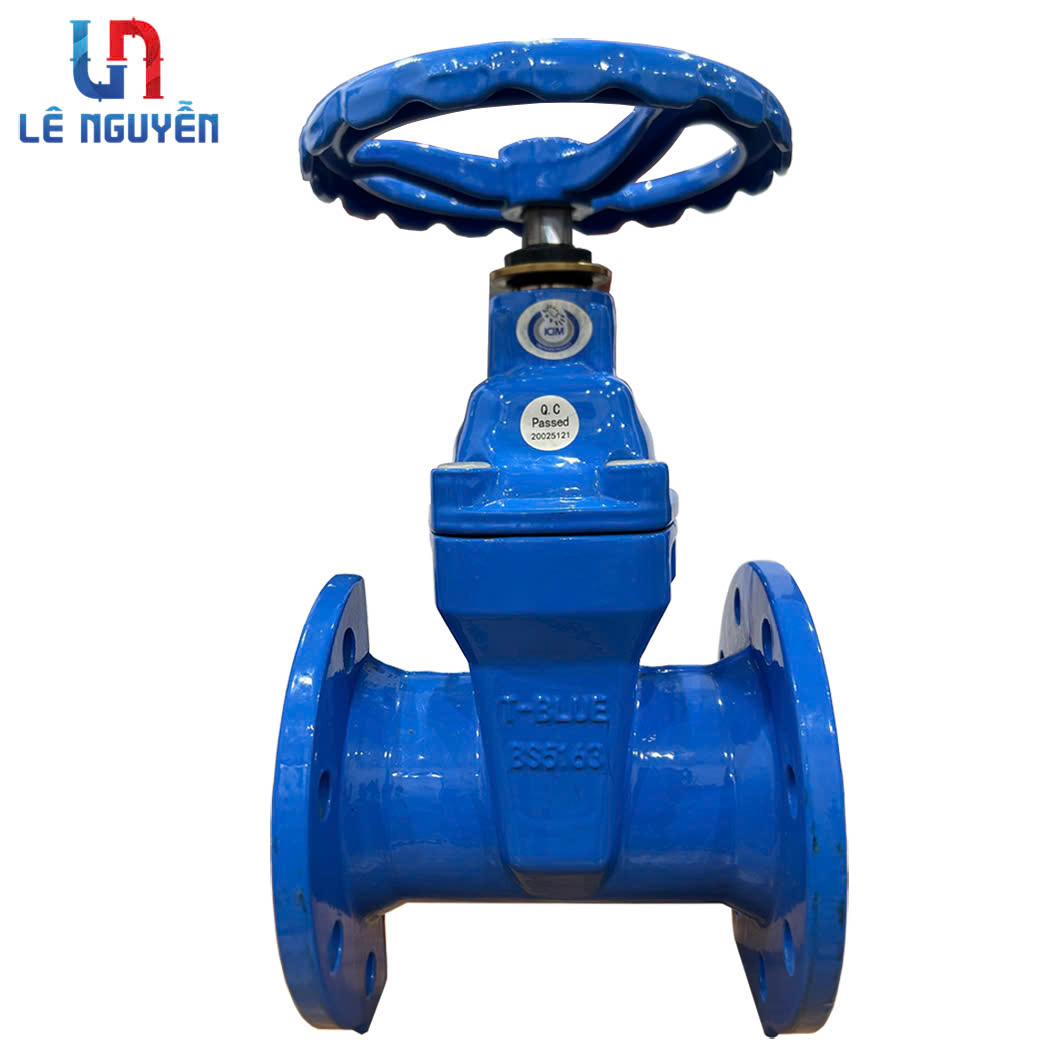

Van cổng ty chìm tay quay là van cổng nêm cao su (resilient seated gate valve) kiểu trục chìm (non-rising stem), vận hành bằng vô-lăng tay quay. Thân và nắp van đúc gang cầu GGG50, nêm van là gang dẻo bọc kín cao su EPDM, trục inox SS420, đai ốc dẫn hướng bằng đồng thau, bulong inox SS304, phủ sơn epoxy trong và ngoài chống ăn mòn. Khi đóng, nêm cao su ép trực tiếp vào lòng thân phẳng nhẵn tạo độ kín tuyệt đối, không đọng cặn.

Tiêu chuẩn, ưu điểm và ứng dụng

Van tuân thủ bộ tiêu chuẩn van cổng ngành nước EN 1171 / EN 1074-1 / BS 5163-1 / ISO 7259, mặt bích theo EN 1092-2 / BS4504 / ISO 7005-2, cấp áp PN10–PN16. Tay quay vô-lăng cho thao tác đóng/mở trực quan, phù hợp lắp nổi hoặc trong hầm van nơi có không gian thao tác. Kiểu ty chìm gọn, trục không nhô lên khi vận hành. Van đóng/mở nhẹ nhờ nêm cao su, kín mềm và ít bảo trì, được dùng làm van chặn tuyến trong mạng cấp nước sạch, trạm bơm, nhà máy nước và hệ PCCC. T-Blue cung cấp van cổng ty chìm nhiều cỡ DN và kiểu điều khiển (tay quay, nắp chụp, motor điện).

Liên hệ & báo giá van cổng tay quay tại T-Blue

T-Blue cung cấp van cổng tay quay nêm bọc cao su thân gang cầu GGG50, ty chìm, dải DN50–DN300 theo tiêu chuẩn EN1171, PN10/16. Để nhận bảng thông số chi tiết và báo giá theo từng cỡ, anh vui lòng liên hệ trực tiếp T-Blue. Đội ngũ kỹ thuật sẽ tư vấn kiểu vận hành và phụ kiện đi kèm phù hợp với công trình.

Nguồn tham khảo: [1] AVK – Series 570 Resilient Seated Gate Valve, Installation & Operation Manual.
