Van bướm lệch tâm kép BLUCAST

Van bướm lệch tâm kép BLUCAST (double eccentric / double-offset butterfly valve) là van bướm cao cấp có trục quay lệch tâm theo hai phương so với tâm đĩa và tâm thân. Thiết kế lệch tâm kép tạo hiệu ứng “cam” khi đóng/mở: mép đĩa tách khỏi vòng làm kín (seat) ngay khi bắt đầu mở và chỉ ép vào seat ở những độ cuối khi đóng — giảm ma sát và mài mòn seat, cho độ kín tốt hơn và tuổi thọ cao hơn van bướm đồng tâm thông thường.

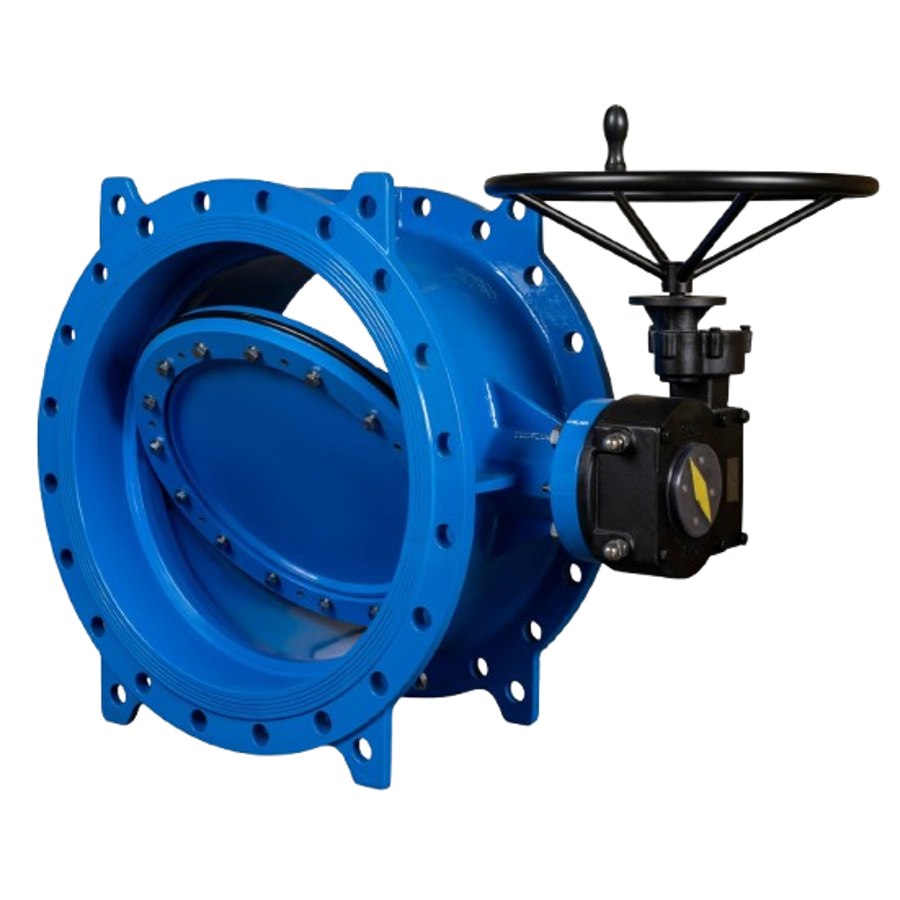

Van bướm lệch tâm kép BLUECAST

Van bướm đồng tâm (centric) thông thường có đĩa luôn tì vào seat cao su suốt hành trình quay, gây ma sát và mài mòn seat theo thời gian. Van lệch tâm kép khắc phục điều này bằng hai độ lệch trục, khiến đĩa “nhấc” khỏi seat khi mở – phù hợp cho áp suất cao hơn, đường kính lớn và các ứng dụng cần độ kín và tuổi thọ cao.

Van bướm lệch tâm kép BLUCAST có thân mặt bích kép gang cầu, đĩa và mép làm kín chất lượng, điều khiển bằng tay quay hộp số hoặc bộ truyền động, phù hợp cho tuyến cấp nước lớn, trạm bơm và các ứng dụng yêu cầu cao.

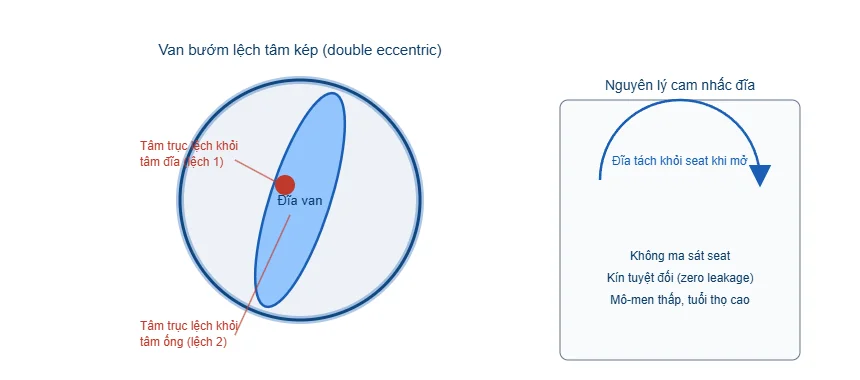

Nguyên lý lệch tâm kép (double offset)

Van bướm được phân loại theo số độ lệch trục.

• Đồng tâm (centric/zero offset): trục đi qua tâm đĩa và tâm thân, đĩa tì vào seat suốt hành trình – đơn giản, kinh tế nhưng seat mài mòn.
• Lệch tâm đơn (single offset): trục lệch khỏi mặt phẳng đĩa.
• Lệch tâm kép (double offset): trục lệch theo hai phương – vừa lệch khỏi mặt phẳng đĩa, vừa lệch khỏi tâm thân.

Với lệch tâm kép, khi van bắt đầu mở, hình học lệch tâm khiến mép đĩa nhanh chóng tách khỏi seat (hiệu ứng cam), chỉ tiếp xúc seat trong khoảng nhỏ cuối hành trình đóng. Nhờ đó, ma sát giữa đĩa và seat giảm mạnh, seat ít mài mòn, độ kín được duy trì lâu dài, và mô-men vận hành cũng nhỏ hơn ở phần lớn hành trình.

Kết quả là van lệch tâm kép chịu được áp suất cao hơn, có tuổi thọ seat dài hơn và độ kín tin cậy hơn van đồng tâm – phù hợp cho các ứng dụng khắt khe, đường kính lớn và áp cao. (Van lệch tâm ba – triple offset – dùng seat kim loại cho nhiệt độ/áp suất rất cao, là cấp cao hơn nữa.)

Thông số kỹ thuật van bướm lệch tâm kép BLUCAST

Bảng dưới đây tổng hợp thông số kỹ thuật của van bướm lệch tâm kép BLUCAST. Đường kính, cấp áp lực, vật liệu và điều khiển được chọn theo yêu cầu hệ thống.

Khi lựa chọn, cần xác định đường kính, cấp áp lực, môi chất, kiểu điều khiển (tay quay hộp số hay tự động) và yêu cầu độ kín để chọn cấu hình phù hợp.

Ưu điểm so với van bướm đồng tâm

Van bướm lệch tâm kép có nhiều ưu điểm so với van bướm đồng tâm (như van bướm kẹp wafer thông thường):

• Thứ nhất, độ kín tốt và bền hơn: seat ít mài mòn nên duy trì độ kín qua nhiều chu kỳ và thời gian dài.
• Thứ hai, chịu áp suất cao hơn: phù hợp PN cao và đường kính lớn.
• Thứ ba, mô-men vận hành nhỏ hơn ở phần lớn hành trình do đĩa không tì seat suốt quá trình quay.

Đổi lại, van lệch tâm kép có cấu tạo phức tạp hơn và chi phí cao hơn van đồng tâm. Vì vậy, nó được dùng cho các ứng dụng cần độ kín, tuổi thọ và khả năng chịu áp cao – tuyến cấp nước chính, trạm bơm, nhà máy, các điểm van quan trọng. Với các ứng dụng thông thường đường kính vừa/nhỏ, van bướm đồng tâm (wafer) kinh tế hơn và đủ đáp ứng.

Việc chọn giữa van lệch tâm kép và đồng tâm tùy yêu cầu áp suất, độ kín, tuổi thọ và ngân sách. T-Blue tư vấn lựa chọn loại van bướm phù hợp cho từng vị trí.

Vật liệu, điều khiển và ứng dụng của van

Thân van mặt bích kép gang cầu phủ epoxy chịu áp và chống ăn mòn, phù hợp đường kính lớn. Đĩa gang cầu bọc hoặc inox với mép làm kín inox cho độ bền và độ kín; vòng làm kín (seat) EPDM hoặc kết hợp kim loại-cao su tùy dòng. Trục inox chịu mô-men và chống ăn mòn.

Van thường điều khiển bằng tay quay hộp số (cho đường kính lớn cần lực và định vị chính xác, giữ van ổn định ở mọi góc) hoặc lắp bộ truyền động điện/khí nén để tự động hóa và điều tiết. Hộp số cũng cho phép giữ van ở góc mở trung gian để điều tiết lưu lượng.

Van bướm lệch tâm kép được dùng trên tuyến cấp nước đường kính lớn, trạm bơm, nhà máy nước, hệ thống công nghiệp và các ứng dụng cần độ kín và chịu áp cao. Nó vừa làm van cô lập vừa điều tiết được, linh hoạt cho nhiều vai trò.

Lắp đặt và bảo trì van bướm lệch tâm kép

Khi lắp van mặt bích kép, căn chỉnh hai mặt bích van với mặt bích ống đồng tâm và song song, đặt gioăng và bắt bu-lông đều theo trình tự chéo. Đảm bảo đĩa có đủ không gian xoay (đặc biệt với ống thành dày). Bố trí hộp số/bộ truyền động thuận tiện thao tác.

Sau lắp, thử áp và thử đóng/mở để xác nhận van kín và đĩa xoay trơn tru hết hành trình. Kiểm tra không rò qua van khi đóng và không rò cổ trục. Với van điều tiết, kiểm tra van dừng đúng góc.

Bảo trì gồm kiểm tra định kỳ độ kín, tình trạng seat và đĩa, hộp số/bộ truyền động, cổ trục. Nhờ thiết kế lệch tâm giảm mài mòn seat, van lệch tâm kép có chu kỳ bảo trì dài và tuổi thọ cao. T-Blue hỗ trợ chọn, lắp đặt và bảo trì van.

Các cấp lệch tâm của van bướm

Van bướm được phân theo số độ lệch tâm, mỗi cấp phục vụ dải ứng dụng khác nhau:

• Đồng tâm (zero offset): đơn giản, kinh tế, seat cao su, dùng cho áp thấp–trung, đường kính vừa/nhỏ, ứng dụng nước thông thường.
• Lệch tâm đơn (single offset): giảm một phần ma sát seat, là bước trung gian ít phổ biến. Lệch tâm kép (double offset): giảm mạnh ma sát seat nhờ hiệu ứng cam, chịu áp cao hơn, tuổi thọ seat dài, dùng cho tuyến lớn và áp cao.
• Lệch tâm ba (triple offset): cấp cao nhất, thêm độ lệch hình côn của mặt làm kín, dùng seat kim loại cho làm kín kín khít không ma sát, chịu nhiệt độ và áp suất rất cao – thường dùng trong công nghiệp nặng, hơi, dầu khí. Với ngành nước, van lệch tâm kép đáp ứng tốt phần lớn nhu cầu áp cao và đường kính lớn.

Việc chọn cấp lệch tâm tùy áp suất, nhiệt độ, độ kín và ngân sách. Van đồng tâm cho ứng dụng nước thông thường; van lệch tâm kép cho tuyến lớn, áp cao cần độ kín và tuổi thọ; van lệch tâm ba cho điều kiện khắc nghiệt nhất. T-Blue tư vấn chọn cấp van phù hợp cho từng ứng dụng.

Ứng dụng áp cao và đường kính lớn

Van bướm lệch tâm kép phát huy ưu thế nhất ở các tuyến cấp nước đường kính lớn và áp suất cao – nơi van đồng tâm gặp giới hạn về độ kín và tuổi thọ seat. Trên tuyến truyền tải chính, van cô lập và điều tiết đường kính lớn cần độ kín tin cậy và khả năng chịu áp; van lệch tâm kép với seat ít mài mòn đáp ứng tốt yêu cầu này qua thời gian dài vận hành.

Trong trạm bơm và nhà máy nước, van lệch tâm kép làm van cô lập và điều tiết trên các tuyến quan trọng, kết hợp bộ truyền động để tự động hóa. Khả năng điều tiết trên đường kính lớn với độ bền cao là ưu điểm cho các ứng dụng kiểm soát lưu lượng quy mô lớn. Mô-men vận hành thấp hơn cũng giúp bộ truyền động nhỏ gọn hơn so với van đồng tâm cùng cỡ.

Với các dự án hạ tầng cấp nước quy mô lớn, van bướm lệch tâm kép là lựa chọn tiêu chuẩn cho các điểm van chính. T-Blue cung cấp van lệch tâm kép các đường kính lớn cùng bộ truyền động phù hợp.

Chi phí vòng đời và độ tin cậy

Dù chi phí đầu tư cao hơn van bướm đồng tâm, van lệch tâm kép mang lại giá trị vòng đời tốt cho các tuyến quan trọng nhờ tuổi thọ seat dài, độ kín bền và bảo trì ít. Seat ít mài mòn nghĩa là ít phải thay thế và giữ độ kín lâu dài –  quan trọng ở các điểm van khó tiếp cận hoặc mà rò rỉ gây hậu quả lớn. Mô-men vận hành thấp cũng giảm hao mòn cơ cấu điều khiển.

Ở các tuyến trọng yếu, độ tin cậy và tuổi thọ quan trọng hơn chênh lệch chi phí ban đầu, nên đầu tư van lệch tâm kép là hợp lý. Với các điểm van thông thường đường kính vừa/nhỏ, van đồng tâm kinh tế hơn và đủ đáp ứng. Việc phân loại đúng vai trò từng điểm van và chọn cấp van tương ứng giúp tối ưu tổng chi phí. T-Blue tư vấn lựa chọn cân bằng giữa chi phí và yêu cầu kỹ thuật.

Lựa chọn điều khiển tay và tự động

Van bướm lệch tâm kép đường kính lớn thường dùng tay quay hộp số để thao tác nhẹ nhàng và định vị chính xác; hộp số khuếch đại mô-men giúp một người vận hành van lớn. Khi cần tự động hóa, van lắp bộ truyền động điện hoặc khí nén, hỗ trợ đóng/mở từ xa và điều tiết theo tín hiệu. Nhờ mô-men vận hành thấp hơn van đồng tâm cùng cỡ, bộ truyền động cho van lệch tâm kép có thể nhỏ gọn hơn. T-Blue cung cấp van cùng hộp số hoặc bộ truyền động đồng bộ và tư vấn lựa chọn theo nhu cầu vận hành.

Sản phẩm liên quan

Tham khảo thêm các van bướm và van BLUCAST khác của T-Blue:

• Van bướm mặt bích kép BLUCAST
• Van bướm kẹp BLUCAST (đồng tâm, wafer)
• Xem toàn bộ danh mục Van BLUCAST
• Thông số kỹ thuật van bướm lệch tâm kép BLUCAST (nhà sản xuất)

Liên hệ và báo giá

Để nhận tư vấn lựa chọn van bướm lệch tâm kép BLUCAST phù hợp (đường kính, cấp áp lực, vật liệu, điều khiển) và báo giá theo yêu cầu dự án, quý khách vui lòng liên hệ đội ngũ T-Blue. Chúng tôi hỗ trợ chọn loại van bướm theo yêu cầu áp suất, độ kín và tuổi thọ cho các tuyến quan trọng.

Nguồn tham khảo

[1] EN 593 — Industrial valves — Metallic butterfly valves. en-standard.eu.

[2] EN 1092 — Flanges and their joints. en-standard.eu.

Câu hỏi thường gặp về van bướm lệch tâm kép

Lệch tâm kép khác đồng tâm thế nào?

Trục lệch 2 phương tạo hiệu ứng cam khiến đĩa tách khỏi seat khi mở, giảm mài mòn seat, chịu áp cao hơn và tuổi thọ dài hơn van đồng tâm (đĩa tì seat suốt hành trình).

Điều tiết lưu lượng được không?

Có, với hộp số hoặc bộ truyền động giữ van ở góc trung gian; van cũng làm van cô lập kín tốt.

Khi nào cần lệch tâm ba?

Khi cần seat kim loại cho nhiệt độ/áp suất rất cao (công nghiệp nặng). Ngành nước thường dùng lệch tâm kép là đủ.
