Van xả khí mặt bích BLUCAST

Van xả khí mặt bích BLUCAST là van xả khí đường ống cấp nước sử dụng kết nối mặt bích, thay cho kết nối ren của các van xả khí cỡ nhỏ. Với thân gang cầu và hai (hoặc một) mặt bích bắt bu-lông vào tuyến, van xả khí mặt bích phù hợp cho các tuyến truyền tải đường kính lớn, áp suất cao, và các vị trí cần kết nối chắc chắn, dễ tháo lắp bảo trì.

Van thực hiện các chức năng xả khí thiết yếu: xả lượng khí lớn khi nạp nước, xả khí tích tụ trong khi vận hành, và hút khí vào khi xả cạn tuyến – bảo vệ đường ống khỏi túi khí, khóa khí và chân không. Điểm khác biệt của dòng này là kiểu kết nối mặt bích, phù hợp quy mô tuyến lớn hơn so với van xả khí nối ren.

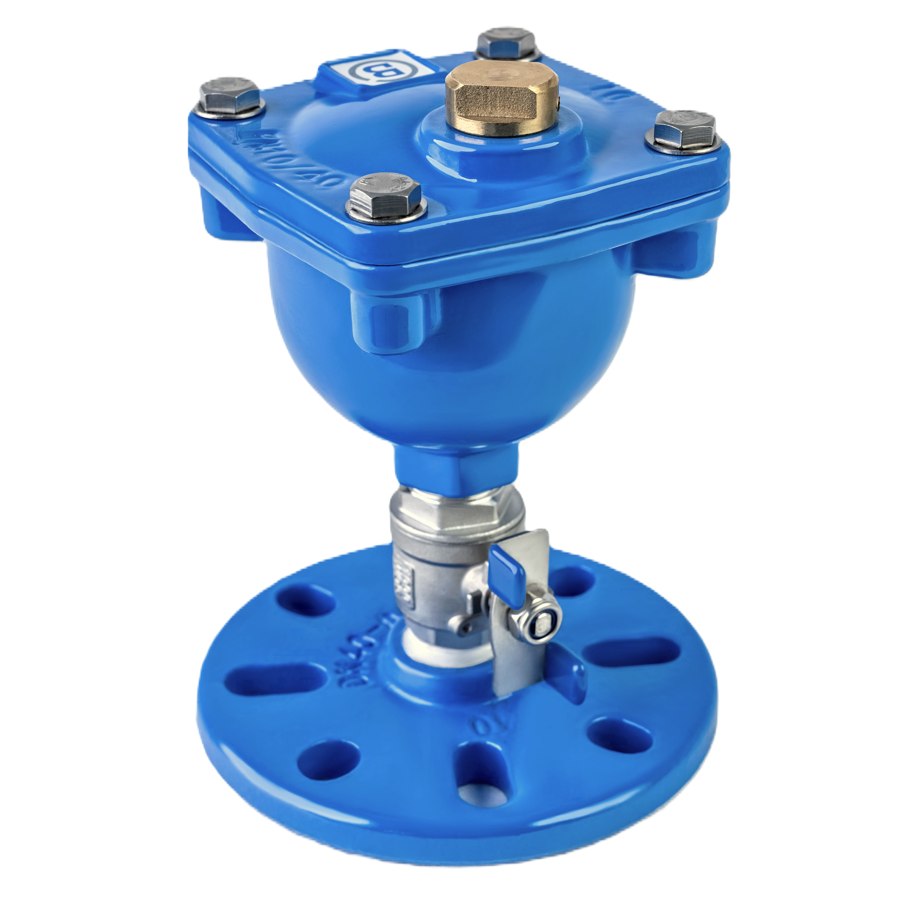

Van xả khí mặt bích BLUCAST có thân gang cầu phủ epoxy, phao inox/nhựa, kết nối mặt bích tiêu chuẩn EN 1092, phù hợp cho tuyến truyền tải và phân phối nước đường kính lớn.

Vì sao chọn kết nối mặt bích cho van xả khí?

Van xả khí có hai kiểu kết nối phổ biến: ren (threaded) và mặt bích (flanged). Kết nối ren gọn, kinh tế, phù hợp van xả khí cỡ nhỏ trên tuyến đường kính nhỏ và vừa. Kết nối mặt bích chắc chắn hơn, chịu áp và tải cơ học tốt hơn, phù hợp van xả khí cỡ lớn trên tuyến truyền tải đường kính lớn.

Ở tuyến đường kính lớn, lượng khí cần xả/hút khi nạp/xả cạn rất lớn, nên van xả khí cần kích thước lỗ lớn và thân lớn tương ứng – kích thước này phù hợp với kết nối mặt bích hơn là ren. Kết nối mặt bích cũng dễ tháo lắp van để bảo trì (chỉ tháo bu-lông), thuận tiện hơn tháo van ren (có thể phải tháo đoạn ống).

Vì vậy, van xả khí mặt bích là lựa chọn tiêu chuẩn cho các điểm cao của tuyến truyền tải chính, nơi cần van xả khí cỡ lớn, chịu áp cao và dễ bảo trì. Trên tuyến nhỏ, van xả khí nối ren kinh tế và đủ đáp ứng.

Thông số kỹ thuật van xả khí mặt bích BLUCAST

Bảng dưới đây tổng hợp thông số kỹ thuật của van xả khí mặt bích BLUCAST. Đường kính, cấp áp lực và tiêu chuẩn bích được chọn theo tuyến ống và lưu lượng khí.

Khi lựa chọn, cần xác định đường kính tuyến, lưu lượng nạp/xả, cấp áp lực và tiêu chuẩn khoan lỗ bích để van tương thích với tuyến và xả/hút khí đủ lưu lượng.

Chức năng xả khí và bảo vệ đường ống của van

Van xả khí mặt bích thực hiện các chức năng bảo vệ đường ống như van xả khí kết hợp: xả lượng khí lớn qua lỗ lớn khi nạp nước vào tuyến rỗng (cho nước điền đầy nhanh mà không dồn áp khí); xả khí tích tụ dần qua lỗ nhỏ khi tuyến đang vận hành có áp (chống khóa khí); và hút khí vào qua lỗ lớn khi xả cạn tuyến (ngăn chân không làm bẹp ống).

Trên tuyến truyền tải đường kính lớn, các chức năng này càng quan trọng vì thể tích khí và hậu quả của sự cố khí lớn hơn. Túi khí trên tuyến lớn gây tổn thất áp và tốn năng lượng bơm đáng kể; chân không khi xả cạn có thể làm hỏng đoạn ống lớn tốn kém. Van xả khí mặt bích cỡ phù hợp bảo vệ hiệu quả các tuyến này.

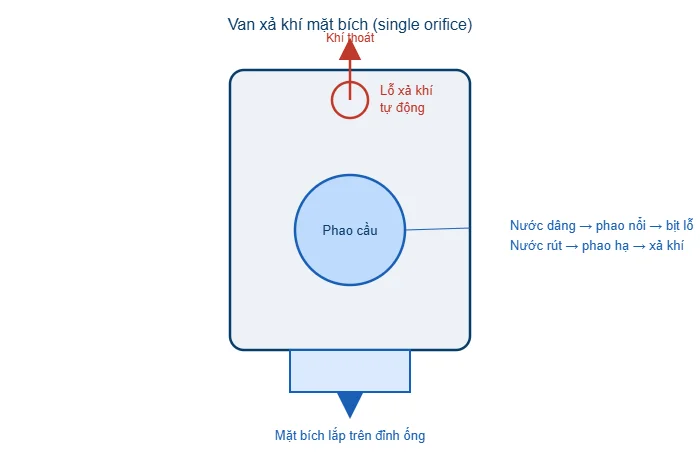

Cơ cấu phao tự động đóng/mở lỗ theo mực nước, hoạt động không cần điều khiển. Phao inox/nhựa và thân gang phủ epoxy đảm bảo độ bền và độ tin cậy trong vận hành lâu dài.

Vị trí lắp và bố trí van xả khí mặt bích BLUECAST

Van xả khí mặt bích được lắp ở các điểm cao của tuyến truyền tải – đỉnh các đoạn dốc lên, điểm cao cục bộ, sau bơm, các vị trí thay đổi độ dốc. Van lắp thẳng đứng, hướng lỗ xả lên trên, thường qua một van cô lập (van khóa) mặt bích để có thể tháo van xả khí bảo trì mà không xả cạn tuyến.

Trên tuyến lớn chôn ngầm, van xả khí mặt bích thường lắp trong hố van có thoát nước và thông khí, đủ không gian để tháo lắp van (nặng hơn van ren). Đường xả khí cần thông thoáng ra ngoài hố. Kỹ sư xác định vị trí và kích thước van theo biên dạng tuyến và lưu lượng nạp/xả.

Việc bố trí van xả khí mặt bích ở đúng các điểm cao và chọn kích thước phù hợp là quan trọng để bảo vệ tuyến truyền tải lớn. T-Blue tư vấn bố trí và chọn van theo biên dạng và thông số tuyến.

Lắp đặt và bảo trì van xả khí như thế nào?

Khi lắp, bắt bu-lông mặt bích van vào mặt bích van cô lập/tuyến theo trình tự chéo, siết đều, đặt gioăng đúng. Lắp van thẳng đứng, lỗ xả hướng lên. Kiểm tra phao hoạt động tự do. Với hố van, đảm bảo thoát nước và không gian thao tác.

Sau lắp, kiểm tra van xả khí đúng khi nạp nước (khí thoát, phao đóng khi nước dâng) và không rò khi có áp. Bảo trì định kỳ: kiểm tra và vệ sinh phao, lỗ xả, bề mặt làm kín (cặn bẩn có thể kẹt phao hoặc bịt lỗ). Van cô lập mặt bích dưới van xả khí cho phép tháo bảo trì thuận tiện.

Ở tuyến nước nhiều cặn, van cần bảo trì thường xuyên hơn. T-Blue cung cấp van xả khí mặt bích cùng van cô lập và hướng dẫn lắp đặt, bảo trì để van vận hành tin cậy.

Ren và mặt bích cho van xả khí – chọn thế nào cho phù hợp?

Việc chọn kiểu kết nối van xả khí phụ thuộc chủ yếu vào đường kính tuyến và kích thước van cần thiết:

• Kết nối ren phù hợp van xả khí cỡ nhỏ (thường tới DN50) trên tuyến đường kính nhỏ và vừa – gọn, kinh tế, lắp nhanh.
• Kết nối mặt bích phù hợp van cỡ lớn hơn trên tuyến truyền tải đường kính lớn, nơi cần lỗ xả lớn và thân van lớn để xử lý thể tích khí lớn khi nạp/xả cạn.

Ngoài kích thước, kết nối mặt bích còn thuận tiện hơn khi tháo lắp van để bảo trì – chỉ cần tháo bu-lông, trong khi van ren có thể phải tháo cả đoạn ống hoặc dùng rắc-co. Với van xả khí cần bảo trì định kỳ (vì dễ bám cặn, kẹt phao), khả năng tháo lắp thuận tiện của kết nối mặt bích là lợi thế đáng kể trên tuyến lớn.

Nguyên tắc chung: tuyến nhỏ, van nhỏ dùng ren; tuyến lớn, van lớn dùng mặt bích. T-Blue cung cấp cả van xả khí nối ren và mặt bích, tư vấn chọn kiểu kết nối phù hợp với đường kính tuyến và yêu cầu bảo trì.

Van xả khí trên tuyến truyền tải dài

Van xả khí mặt bích BLUCAST do T-Blue cung cấp

Trên các tuyến truyền tải nước dài với biên dạng địa hình phức tạp (lên xuống theo đồi, thung lũng), việc bố trí van xả khí đúng chỗ đặc biệt quan trọng. Mỗi điểm cao cục bộ dọc tuyến là nơi khí tích tụ và cần một van xả khí. Nếu thiếu van xả khí ở điểm cao, túi khí hình thành gây tổn thất áp lớn, giảm khả năng tải nước của tuyến, thậm chí khóa khí chặn dòng.

Trên tuyến dài, van xả khí mặt bích cỡ lớn tại các điểm cao chính đảm bảo xả/hút khí đủ lưu lượng khi nạp và xả cạn tuyến – các thao tác quan trọng khi đưa tuyến vào vận hành hoặc bảo trì. Việc nạp nước vào tuyến dài rỗng cần xả lượng khí rất lớn với tốc độ có kiểm soát; van xả khí đủ lớn cho phép nạp an toàn không dồn áp khí.

Kỹ sư thiết kế xác định vị trí và kích thước van xả khí dọc tuyến dựa trên biên dạng cao độ, lưu lượng nạp/xả và áp suất, theo tiêu chuẩn thiết kế. T-Blue hỗ trợ tư vấn bố trí van xả khí cho tuyến truyền tải dài, đảm bảo tuyến vận hành hiệu quả và an toàn.

Bảo vệ khỏi búa nước và tối ưu năng lượng

Van xả khí mặt bích trên tuyến lớn còn góp phần giảm rủi ro búa nước và tối ưu năng lượng. Bọt khí trong tuyến bị nén/giãn khi áp suất thay đổi có thể khuếch đại xung áp búa nước; loại bỏ khí giúp tuyến ổn định hơn trước các quá độ áp suất. Loại bỏ túi khí cũng khôi phục tiết diện dòng đầy đủ, giảm tổn thất áp và giúp bơm làm việc đúng điểm hiệu suất – tiết kiệm năng lượng đáng kể trên tuyến dài đường kính lớn.

Với giá trị bảo vệ tuyến lớn (vốn có chi phí đầu tư cao) và tiết kiệm năng lượng bơm dài hạn, van xả khí mặt bích là khoản đầu tư hiệu quả. T-Blue tư vấn giải pháp van xả khí tối ưu cho tuyến truyền tải.

Vật liệu và độ bền của van xả khí

Thân van xả khí mặt bích bằng gang cầu phủ epoxy chống ăn mòn cả trong và ngoài, phù hợp môi trường nước và hố van chôn ngầm. Phao inox hoặc nhựa chịu lực đảm bảo hoạt động ổn định và bền qua thời gian; bề mặt làm kín lỗ được gia công tốt để đóng kín khi phao nổi. Với vật liệu chất lượng và bảo trì đúng cách, van xả khí mặt bích có tuổi thọ dài, phục vụ tuyến truyền tải nhiều năm. T-Blue cung cấp van đạt tiêu chuẩn EN 1074-4 cùng hỗ trợ kỹ thuật cho toàn vòng đời sản phẩm.

Sản phẩm liên quan

Tham khảo thêm các van xả khí BLUCAST khác của T-Blue:

• Van xả khí kết hợp BLUCAST
• Van xả khí đơn ren BLUCAST
• Xem toàn bộ danh mục Van BLUCAST
• Thông số kỹ thuật van xả khí mặt bích BLUCAST (nhà sản xuất)

Liên hệ và báo giá

Để nhận tư vấn lựa chọn van xả khí mặt bích BLUCAST phù hợp (đường kính, cấp áp lực, tiêu chuẩn bích, lưu lượng khí) và báo giá theo yêu cầu dự án, quý khách vui lòng liên hệ đội ngũ T-Blue. Chúng tôi hỗ trợ xác định vị trí, kích thước và kiểu kết nối van xả khí cho tuyến truyền tải lớn.

Nguồn tham khảo

[1] EN 1074-4 — Valves for water supply — Air valves. en-standard.eu.

[2] AWWA C512 — Air-Release, Air/Vacuum, and Combination Air Valves. awwa.org.

Câu hỏi thường gặp về van xả khí mặt bích

Khác van xả khí nối ren thế nào?

Kết nối mặt bích chắc chắn, chịu áp cao, phù hợp van cỡ lớn trên tuyến truyền tải và dễ tháo lắp bảo trì; van nối ren gọn, kinh tế cho tuyến nhỏ.

Có thực hiện đủ ba chức năng không?

Có, bản kết hợp mặt bích xả khí lớn khi nạp, xả khí tích tụ khi vận hành và hút khí khi xả cạn – như van kết hợp nhưng kết nối bích.

Nên lắp van khóa dưới không?

Nên, để cô lập van xả khí khi bảo trì mà không xả cạn tuyến.
