Van cổng NBR 115N BLUCAST

Van cổng NBR 115N BLUCAST là van cổng ty chìm nêm mềm sử dụng gioăng cao su NBR (nitrile) thay cho EPDM thông thường, thuộc dòng van công nghiệp BLUCAST. Ký hiệu “N” chỉ vật liệu gioăng NBR – loại cao su có khả năng chịu dầu và hydrocarbon tốt. Van dùng để đóng/mở hoàn toàn dòng chảy trên các tuyến ống chứa môi chất có dầu, một số loại nước thải và môi chất công nghiệp mà gioăng EPDM không phù hợp.

Điểm khác biệt cốt lõi của van 115N so với van cổng nêm mềm tiêu chuẩn (như 115F5 dùng EPDM) nằm ở vật liệu gioăng: NBR chống trương nở và xuống cấp khi tiếp xúc dầu, mỡ và hydrocarbon, trong khi EPDM chịu nước tốt nhưng không chịu được dầu. Việc chọn đúng vật liệu gioăng theo môi chất là yếu tố quyết định độ kín và tuổi thọ van.

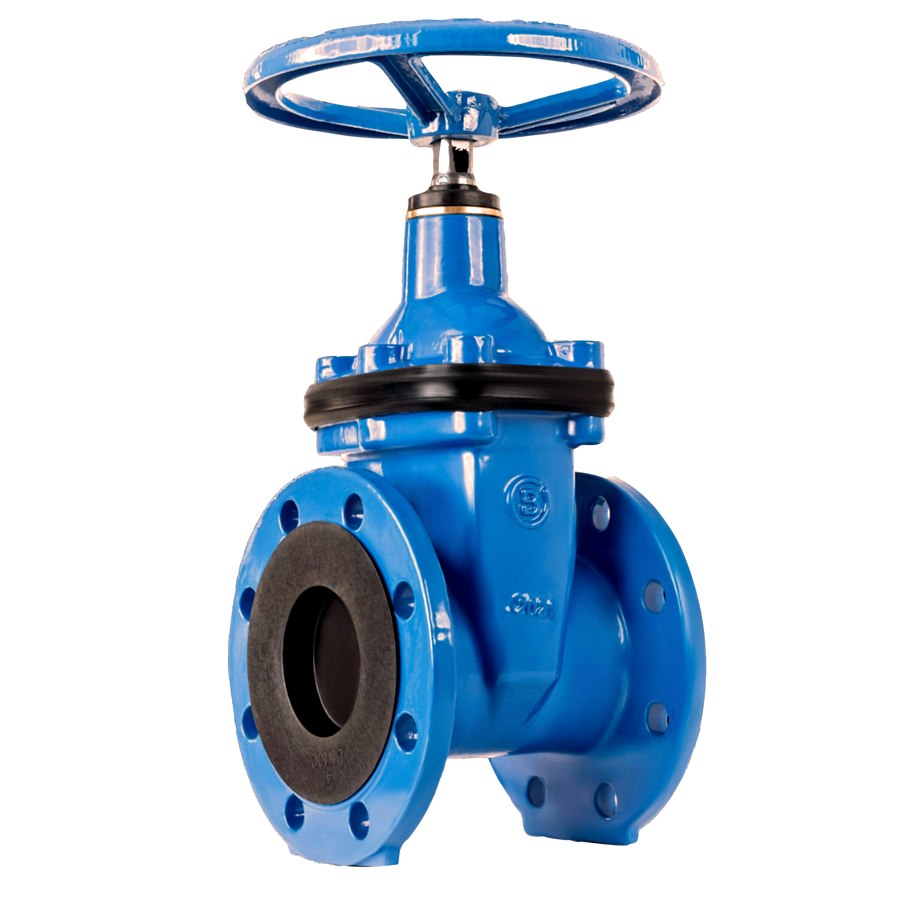

Van cổng NBR 115N có thân gang cầu phủ epoxy FBE, nêm bọc NBR, ty inox, kết nối mặt bích tiêu chuẩn, phù hợp cho các tuyến có môi chất chứa dầu hoặc yêu cầu gioăng NBR.

Vì sao chọn gioăng NBR?

Vật liệu gioăng quyết định môi chất mà van có thể làm việc bền vững. EPDM (dùng trong van 115F5) chịu nước, nước nóng và nhiều hóa chất gốc nước rất tốt, nhưng trương nở và xuống cấp nhanh khi tiếp xúc dầu, mỡ, hydrocarbon. NBR (nitrile) ngược lại: chịu dầu, mỡ, xăng dầu và hydrocarbon tốt, phù hợp môi chất có thành phần dầu.

Do đó, van cổng NBR 115N được dùng cho các ứng dụng mà môi chất có chứa dầu hoặc hydrocarbon: một số loại nước thải công nghiệp có dầu, tuyến dẫn môi chất công nghiệp gốc dầu, hoặc nơi có nguy cơ tiếp xúc dầu. Dùng van EPDM trong các môi chất này sẽ làm gioăng hỏng sớm, gây rò rỉ và mất độ kín.

Ngược lại, với nước sạch sinh hoạt thông thường, van EPDM (115F5) là lựa chọn phù hợp và kinh tế hơn. Việc chọn đúng vật liệu gioăng theo phân tích môi chất là quan trọng; T-Blue tư vấn chọn van 115N (NBR) hay 115F5 (EPDM) dựa trên đặc tính môi chất thực tế của tuyến.

Thông số kỹ thuật van cổng NBR 115N BLUCAST

Bảng dưới đây tổng hợp thông số kỹ thuật của van cổng NBR 115N BLUCAST. Đường kính, cấp áp lực và kiểu vận hành được chọn theo yêu cầu của tuyến ống và môi chất.

Khi lựa chọn van, cần xác định đường kính, cấp áp lực (PN10/PN16), môi chất (đặc biệt thành phần dầu để xác nhận cần NBR) và kiểu vận hành để chọn cấu hình phù hợp.

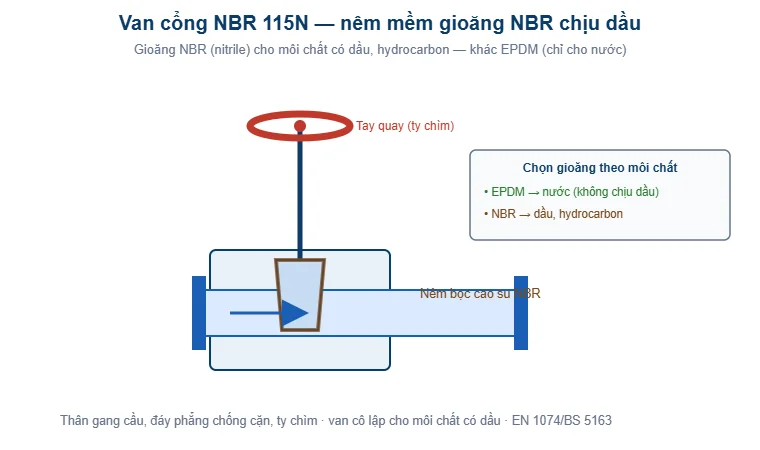

Nguyên lý van cổng ty chìm nêm mềm

Van cổng hoạt động bằng một nêm di chuyển lên xuống vuông góc với dòng chảy. Khi mở, nêm được nâng hoàn toàn ra khỏi đường dòng, để lại đường thông thoáng bằng đường kính ống – tổn thất áp suất rất thấp. Khi đóng, nêm hạ xuống chèn kín giữa hai bệ van, chặn hoàn toàn dòng chảy.

Ở van nêm mềm, nêm gang được bọc lớp cao su (NBR ở van 115N); khi đóng, lớp cao su đàn hồi ép khít vào thân tạo độ kín cao mà không cần bệ van kim loại gia công chính xác. Thân van có đáy phẳng (không hốc chứa cặn ở đáy), giảm tích tụ cặn – ưu điểm cho môi chất có cặn.

Van cổng ty chìm (non-rising stem) có ty không nhô lên khi mở, tiết kiệm không gian phía trên và bảo vệ ty, phù hợp lắp trong hố van chôn ngầm và không gian hạn chế. Van dùng cho đóng/mở hoàn toàn (cô lập), không dùng điều tiết ở vị trí mở một phần.

Vật liệu và ứng dụng của van cổng trong thực tế

Van cổng NBR 115N BLUCAST do T-Blue cung cấp

Thân và nắp van đúc từ gang cầu EN-GJS-500-7, phủ sơn epoxy FBE cả trong và ngoài – bảo vệ gang khỏi ăn mòn. Nêm gang bọc NBR cho độ kín cao và chịu dầu; ty inox chống ăn mòn và chịu lực đóng/mở. Toàn bộ cấu hình theo tiêu chuẩn EN 1074/BS 5163 cho van cô lập.

Van cổng NBR 115N được dùng làm van cô lập trên các tuyến có môi chất chứa dầu hoặc hydrocarbon: một số tuyến nước thải công nghiệp, tuyến dẫn môi chất gốc dầu, và các ứng dụng công nghiệp yêu cầu gioăng NBR. Nó cũng dùng ở những nơi có nguy cơ tiếp xúc dầu mà van EPDM không đảm bảo.

Với vai trò cô lập, van được lắp tại các điểm cần ngắt đoạn tuyến hoặc thiết bị để bảo trì. Việc chọn đúng vật liệu gioăng NBR đảm bảo van kín và bền trong môi chất có dầu. T-Blue tư vấn xác nhận nhu cầu NBR dựa trên môi chất.

Lắp đặt và bảo trì van cổng đúng cách

Van lắp được ở mọi hướng, thường trên tuyến ngang với ty thẳng đứng. Khi lắp, căn chỉnh mặt bích đồng tâm, đặt gioăng và bắt bu-lông đều theo trình tự chéo. Van cổng nên vận hành ở trạng thái mở hoặc đóng hoàn toàn, tránh để mở một phần lâu dài.

Sau lắp, thử áp và thử đóng/mở để xác nhận van kín và nêm di chuyển trơn tru hết hành trình. Với môi chất có dầu, kiểm tra độ kín kỹ để đảm bảo gioăng NBR làm việc tốt. Bảo trì gồm kiểm tra độ kín, thao tác đóng/mở, và thay gioăng cổ ty nếu rò.

T-Blue hỗ trợ chọn van theo môi chất (NBR hay EPDM), lắp đặt và bảo trì cho tuyến ống. Việc xác nhận đúng vật liệu gioăng ngay từ khâu chọn van tránh hỏng hóc sớm và đảm bảo van vận hành tin cậy lâu dài.

So sánh vật liệu gioăng cao su cho van

Việc hiểu đặc tính các loại cao su giúp chọn đúng van theo môi chất.

• EPDM chịu nước, nước nóng, hơi và nhiều hóa chất gốc nước, chống lão hóa và ozone tốt, nhưng không chịu dầu và hydrocarbon – là lựa chọn tiêu chuẩn cho nước sạch.
• NBR (nitrile) chịu dầu, mỡ, xăng dầu và hydrocarbon tốt, nhưng kém bền hơn với ozone và một số hóa chất gốc nước – phù hợp môi chất có dầu.
• Silicone chịu nhiệt độ cao và thấp rộng, dùng cho ứng dụng nhiệt độ khắc nghiệt.

Nguyên tắc cốt lõi: EPDM và NBR gần như “loại trừ nhau” về môi chất – EPDM cho nước (không dầu), NBR cho dầu (không lý tưởng cho một số môi chất gốc nước). Chọn sai là nguyên nhân phổ biến khiến gioăng hỏng sớm: dùng EPDM trong môi chất có dầu làm gioăng trương nở; dùng NBR không đúng chỗ làm giảm tuổi thọ. Vì vậy, việc phân tích môi chất trước khi chọn vật liệu gioăng là bước quan trọng.

Van cổng NBR 115N phục vụ nhóm môi chất có dầu; van 115F5 (EPDM) phục vụ nước sạch. T-Blue tư vấn khách hàng xác định đúng vật liệu gioăng dựa trên thành phần môi chất, đảm bảo van kín và bền trong suốt vòng đời.

Nêm mềm, đáy phẳng và ưu điểm chống cặn của van cổng

Van cổng nêm mềm (bất kể gioăng EPDM hay NBR) có một ưu điểm thiết kế quan trọng: thân van đáy phẳng, không có hốc chứa ở đáy như van nêm cứng truyền thống. Ở van nêm cứng, phần đáy thân có hốc để nêm hạ xuống, nơi cặn bẩn dễ tích tụ theo thời gian, cản trở nêm đóng kín. Van nêm mềm loại bỏ hốc này  khi mở, đường ống thông suốt hoàn toàn (full bore), cặn theo dòng đi qua không đọng lại.

Đặc điểm này đặc biệt có giá trị với các môi chất có cặn như nước thô, nước thải – nơi van 115N (NBR) thường được dùng. Đáy phẳng chống cặn giúp van duy trì khả năng đóng kín lâu dài, giảm nguy cơ nêm không đóng hết do cặn kẹt. Đây là lý do van cổng nêm mềm đã trở thành tiêu chuẩn ngành nước hiện đại, thay thế dần van nêm cứng.

Kết hợp nêm mềm đáy phẳng với vật liệu gioăng phù hợp môi chất (NBR cho môi chất có dầu/cặn) cho van cô lập bền, kín và ít bảo trì. T-Blue cung cấp van cổng nêm mềm với các lựa chọn gioăng phù hợp nhiều loại môi chất.

Lắp đặt chôn ngầm và chóp vận hành

Van cổng ty chìm 115N phù hợp lắp chôn ngầm hoặc trong hố van nhờ ty không nhô lên. Khi chôn ngầm, van thường dùng chóp vận hành (cap) thay vô lăng, kết hợp ống bảo vệ ty (extension spindle) và trụ van (surface box) trên mặt đất; vận hành viên dùng chìa khóa T cắm từ mặt đất để đóng/mở van mà không cần đào. Cấu hình này bảo vệ van khỏi can thiệp và môi trường.

Khi lắp chôn ngầm, cần bảo vệ thân van bằng lớp phủ epoxy tốt (và bọc thêm khi đất ăn mòn), đảm bảo trụ van và ống bảo vệ ty thẳng hàng để thao tác trơn tru, và đánh dấu vị trí van để dễ tìm khi cần. T-Blue cung cấp van cùng phụ kiện chôn ngầm (ống bảo vệ ty, trụ van) đồng bộ cho tuyến.

Tổn thất áp suất thấp và vai trò van cô lập

Một ưu điểm quan trọng của van cổng là tổn thất áp suất gần như bằng không khi mở hoàn toàn, do đường ống thông suốt không có vật cản trong dòng. Điều này khiến van cổng lý tưởng làm van cô lập trên tuyến chính — nơi van ở trạng thái mở phần lớn thời gian và cần bảo toàn áp lực tối đa, chỉ đóng khi cần cô lập đoạn tuyến để bảo trì.

Van cổng NBR 115N với đặc tính này phù hợp làm van cô lập trên các tuyến có môi chất chứa dầu. So với van bướm (đĩa luôn trong dòng, gây tổn thất nhỏ khi mở), van cổng phù hợp hơn khi ưu tiên tổn thất tối thiểu. Tùy vai trò và đường kính, kỹ sư chọn van cổng hay van bướm cho từng vị trí cô lập. T-Blue tư vấn lựa chọn loại van cô lập phù hợp cho tuyến.

Sản phẩm liên quan

Tham khảo thêm các van cổng BLUCAST khác của T-Blue:

• Van cổng 115F5 BLUCAST (gioăng EPDM)
• Van cổng nối ren BLUCAST
• Xem toàn bộ danh mục Van BLUCAST
• Thông số kỹ thuật van cổng NBR BLUCAST (nhà sản xuất)

Liên hệ và báo giá

Để nhận tư vấn lựa chọn van cổng NBR 115N BLUCAST phù hợp (đường kính, cấp áp lực, xác nhận nhu cầu gioăng NBR theo môi chất) và báo giá theo yêu cầu dự án, quý khách vui lòng liên hệ đội ngũ T-Blue. Chúng tôi hỗ trợ chọn đúng vật liệu gioăng theo môi chất và cung cấp van cô lập cho hệ thống.

Nguồn tham khảo

[1] EN 1074-2 — Valves for water supply — Isolating valves. en-standard.eu.

[2] BS 5163 — Cast iron gate valves for waterworks. en-standard.eu.

Câu hỏi thường gặp về van cổng NBR 115N

“115N” nghĩa là gì?

Chỉ dòng van cổng và vật liệu gioăng NBR (nitrile) chịu dầu, khác với 115F5 dùng EPDM cho nước.

Khi nào dùng 115N thay 115F5?

Khi môi chất chứa dầu, mỡ hoặc hydrocarbon – nơi gioăng EPDM sẽ trương nở và hỏng. Nước sạch thông thường dùng 115F5 (EPDM).

Van có dùng điều tiết được không?

Không. Van cổng để đóng/mở hoàn toàn; điều tiết nên dùng van bướm hoặc van cầu.
