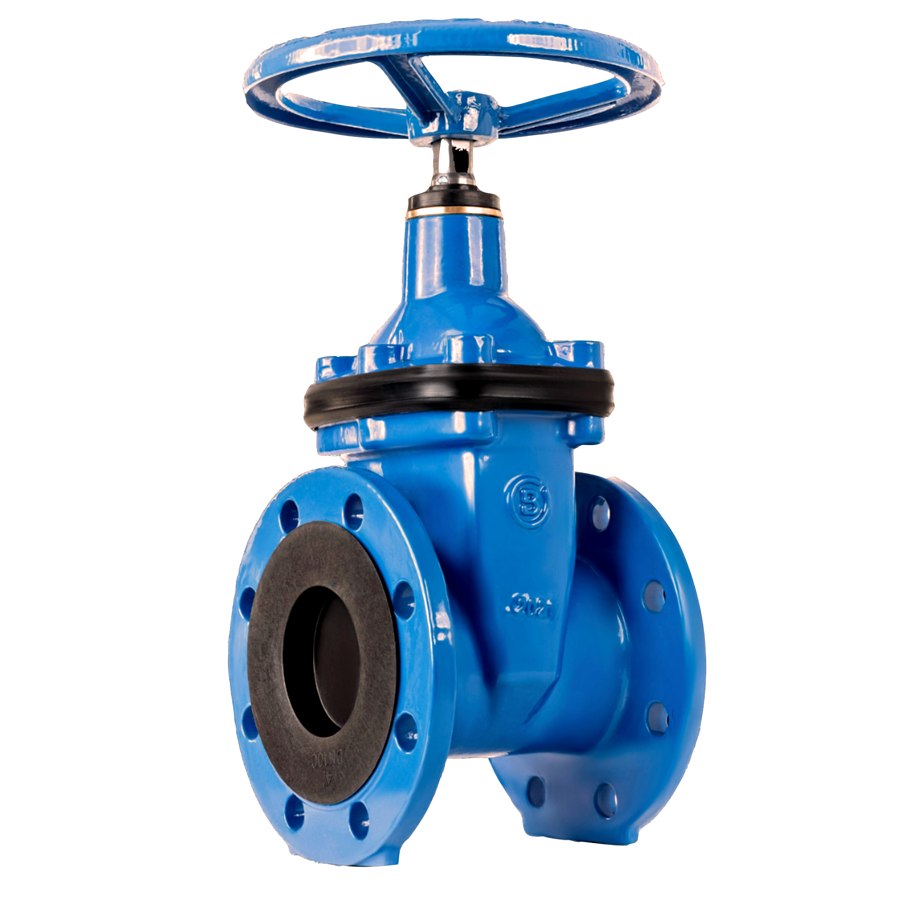

Van cổng BLUCAST

Van cổng BLUCAST nêm mềm ty chìm là giải pháp van cô lập phù hợp cho mạng lưới cấp nước, với thân gang cầu phủ epoxy, kết nối mặt bích và thiết kế đáp ứng BS 5163/EN 1074. Sản phẩm có dải kích thước DN40-DN600, cấp áp PN10/PN16, phù hợp nhiều tuyến ống và vị trí lắp đặt khác nhau. T-Blue cung cấp van cổng BLUCAST, hỗ trợ Quý khách lựa chọn đúng DN, PN và cấu hình theo yêu cầu thực tế của hệ thống.

Van cổng BLUCAST là gì?

Van cổng BLUCAST là van cổng nêm mềm ty chìm (resilient seated gate valve) thuộc thương hiệu BLUCAST, dùng để đóng/mở (cô lập) dòng chảy trên đường ống cấp nước. Van cổng hoạt động bằng cách nâng/hạ một nêm (wedge) chắn ngang dòng: quay tay (hoặc chìa khóa van) làm ty van nâng nêm lên để mở, hạ nêm xuống để đóng kín. Loại “nêm mềm” có nêm gang cầu bọc lớp cao su EPDM lưu hóa, ép kín trực tiếp vào thân van khi đóng cho độ kín tốt, lòng van thông suốt khi mở và không cần rãnh dẫn nêm dễ đọng cặn.

Van cổng BLUCAST có thân đúc gang cầu phủ epoxy, ty chìm (non-rising stem – ty không nhô lên khi mở, phù hợp lắp trong hố hẹp), nối mặt bích, cấp áp PN10/PN16, chế tạo theo tiêu chuẩn BS 5163 / EN 1074. Đây là loại van cô lập tiêu chuẩn, phổ biến nhất trên mạng cấp nước dùng để ngắt từng đoạn tuyến khi sửa chữa, đấu nối hoặc cô lập sự cố. Trong họ van BLUCAST, van cổng đứng cạnh van bi kép và lọc chữ Y. So với các dòng van cổng khác, BLUCAST là thương hiệu chú trọng chất lượng đúc và lớp phủ, phù hợp mạng cấp nước lâu dài.

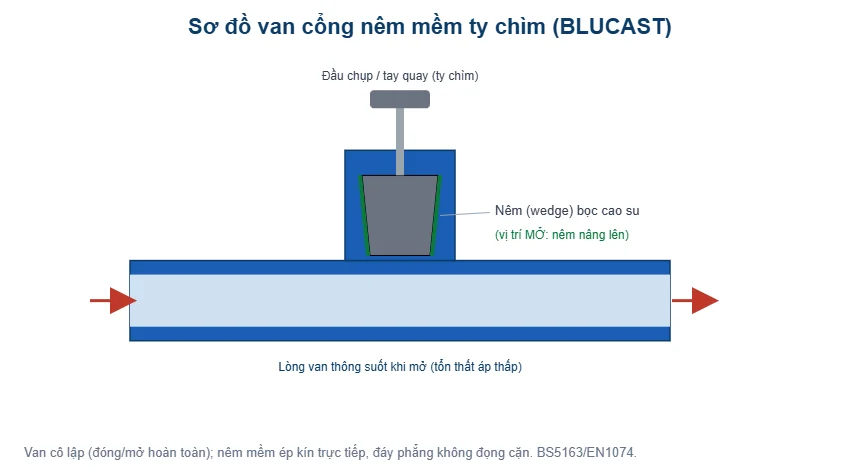

Cấu tạo van cổng nêm mềm ty chìm

Van cổng BLUCAST nêm mềm ty chìm được cấu tạo từ thân và nắp van bằng gang cầu phủ epoxy, nêm gang cầu bọc cao su EPDM lưu hóa toàn phần, ty van inox, đai ốc ty bằng đồng và hệ thống làm kín cổ ty bằng gioăng O-ring. Khi vận hành tay quay hoặc chìa khóa, đai ốc ty điều khiển nêm chuyển động lên xuống dọc theo ty để đóng hoặc mở dòng chảy. Khi van đóng hoàn toàn, lớp cao su EPDM trên nêm ép sát vào lòng van, tạo độ kín cao và hạn chế rò rỉ.

Thiết kế van BLUCAST mang lại nhiều ưu điểm cho hệ thống cấp nước: lòng van thông suốt khi mở, không có rãnh dẫn nêm ở đáy nên hạn chế đọng cặn và cản dòng. Ty chìm không nhô lên khi vận hành, phù hợp với các vị trí lắp đặt trong hố van hẹp hoặc hệ thống chôn ngầm. Bên cạnh đó, lớp phủ epoxy trong ngoài kết hợp ty inox giúp tăng khả năng chống ăn mòn, phù hợp sử dụng lâu dài trong mạng lưới cấp nước.

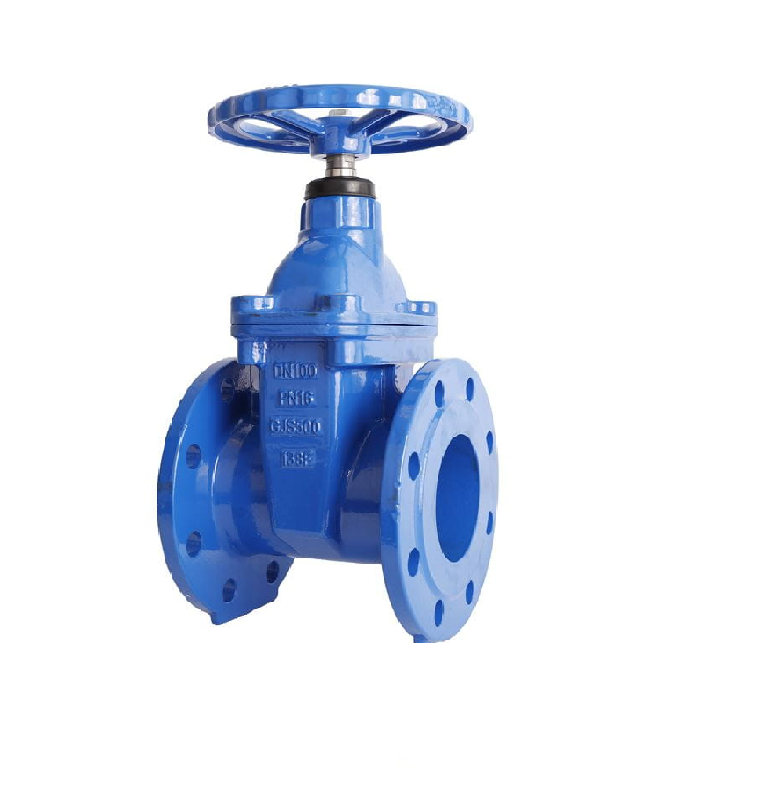

Thông số kỹ thuật van cổng BLUCAST

Bảng dưới tổng hợp thông số đặc trưng của van cổng BLUCAST nêm mềm ty chìm. Chi tiết kích thước, số vòng quay và trọng lượng theo catalogue từng đường kính.

Van làm việc PN10/PN16, nhiệt độ nước ≤70°C, dải DN40-DN600, nối mặt bích chuẩn. Ty chìm phù hợp lắp trong hố van cùng hộp van và chìa khóa vận hành khi chôn ngầm. Van có thể trang bị tay quay (handwheel) cho lắp nổi hoặc đầu chụp (cap) cho lắp chôn thao tác bằng chìa khóa. Chọn cấp áp và đường kính theo áp làm việc và lưu lượng tuyến.

Nguyên lý và ưu điểm van cổng

Van cổng BLUCAST là loại van cô lập, được thiết kế chủ yếu để đóng hoặc mở hoàn toàn dòng chảy thay vì điều tiết lưu lượng. Khi vận hành, tay quay làm nêm chuyển động lên xuống theo ty van, ở trạng thái mở hoàn toàn, nêm được nâng khỏi dòng chảy, giúp lòng van gần như thông suốt theo đường kính ống và tạo tổn thất áp lực rất thấp. Do đó, van phù hợp cho các vị trí cần cô lập đường ống trong hệ thống cấp nước. Ưu điểm nổi bật của van cổng BLUCAST:

• Tổn thất áp thấp: Lòng van thông suốt khi mở hoàn toàn, hạn chế cản trở dòng chảy.
• Độ kín cao: Nêm mềm bọc EPDM ép sát vào lòng van khi đóng, giúp hạn chế rò rỉ.
• Ty chìm gọn: Ty van không nhô lên khi vận hành, phù hợp lắp đặt trong hố van nhỏ hoặc hệ thống chôn ngầm.
• Khả năng chống ăn mòn tốt: Thân và nắp phủ epoxy trong ngoài, kết hợp ty inox giúp tăng độ bền trong môi trường nước.
• Tuổi thọ cao: Thiết kế phù hợp các yêu cầu sử dụng trong mạng lưới cấp nước theo BS 5163/EN 1074.
• Hạn chế: Van đóng/mở tương đối chậm do cần nhiều vòng quay và không phù hợp để điều tiết lưu lượng. Nếu mở một phần trong thời gian dài, dòng chảy có thể gây rung và xói mòn nêm, trường hợp cần điều tiết nên cân nhắc van bướm hoặc van cầu.

Ứng dụng của van cổng BLUCAST

Van cổng BLUCAST được sử dụng chủ yếu làm van cô lập trên mạng lưới cấp nước, giúp ngắt dòng tại từng đoạn tuyến khi cần sửa chữa, đấu nối hoặc xử lý sự cố. Van có thể bố trí tại các nút giao, đầu nhánh và vị trí trước hoặc sau thiết bị để chủ động kiểm soát từng khu vực của hệ thống. Nhờ thiết kế ty chìm, van đặc biệt phù hợp với các tuyến ống lắp đặt chôn ngầm trong hố van, kết hợp hộp van và chìa khóa vận hành.

Ngoài mạng cấp nước, van BLUCAST còn được ứng dụng tại trạm bơm, hệ thống xử lý nước và các công trình công nghiệp có nhu cầu cô lập đường ống. Việc bố trí van tại các vị trí hợp lý giúp khoanh vùng nhanh khi xảy ra sự cố, hạn chế phạm vi phải ngắt nước và giảm ảnh hưởng đến quá trình vận hành. Vì vậy, van cổng là một trong những thiết bị quan trọng tại các điểm cần đóng ngắt và cô lập dòng chảy trên mạng lưới.

Hướng dẫn lắp đặt van cổng

Để van cổng BLUCAST vận hành ổn định, kín nước và thuận tiện bảo trì, quá trình lắp đặt cần thực hiện đúng kỹ thuật từ khâu đấu nối, định hướng đến thử áp nghiệm thu. Đặc biệt với van lắp chôn ngầm, cần chú ý bố trí ty vận hành, hộp van và hệ thống đỡ/neo phù hợp. Dưới đây là các bước lắp đặt cơ bản cần thực hiện:

• Bước 1: Lắp van vào tuyến: Đặt gioăng, bắt mặt bích hai đầu van vào tuyến ống, siết bu lông theo trình tự chéo hình sao để gioăng ép đều. Van cổng lắp được cả hai chiều (không phân biệt chiều dòng).
• Bước 2: Định hướng và neo: Với lắp chôn, định hướng ty thẳng đứng, lắp hộp van và ty nối dài (nếu cần) để thao tác từ mặt đất. Neo/đỡ van chắc chắn để không truyền tải trọng lên tuyến ống.
• Bước 3: Vận hành thử: Quay tay/chìa khóa đóng/mở van vài lần để kiểm tra nêm lên xuống trơn, đóng kín hoàn toàn. Van cổng cần quay hết hành trình không để nửa chừng khi vận hành.
• Bước 4: Thử áp và nghiệm thu: Thử áp tuyến, kiểm tra kín tại thân van, cổ ty và mặt bích. Ghi vị trí van vào sơ đồ mạng lưới để dễ vận hành, cô lập khi cần.

Lỗi thường gặp và cách khắc phục

Trong quá trình vận hành, van cổng BLUCAST có thể phát sinh một số lỗi liên quan đến độ kín, khả năng đóng mở hoặc bộ phận làm kín cổ ty. Việc xác định đúng nguyên nhân giúp lựa chọn cách xử lý phù hợp, hạn chế rò rỉ và duy trì hiệu quả hoạt động của van. Dưới đây là những lỗi thường gặp và cách khắc phục:

• Van đóng không kín: Do cặn/sạn kẹt ở nêm, hoặc lớp cao su nêm mòn. Mở đóng vài lần để tống cặn; nếu cao su hỏng cần bảo dưỡng/thay nêm.
• Quay nặng, kẹt ty: Do thiếu bôi trơn, cặn ở ren ty, hoặc gioăng cổ ty quá chặt. Bảo dưỡng ty, bôi trơn; kiểm tra bộ làm kín cổ ty.
• Rò rỉ cổ ty: Do gioăng O-ring cổ ty mòn. Thay gioăng làm kín cổ ty theo hướng dẫn.

So sánh van cổng nêm mềm và nêm cứng

Van cổng nêm mềm và nêm cứng khác nhau chủ yếu ở cấu tạo nêm, vị trí làm kín và khả năng hạn chế cặn trong lòng van. Bảng dưới đây giúp Quý khách dễ dàng so sánh hai thiết kế và hiểu vì sao van cổng nêm mềm BLUCAST ngày càng được sử dụng phổ biến trong mạng cấp nước hiện đại.

Vai trò trong cô lập sự cố và vận hành mạng lưới

Van cổng là “công tắc” của mạng cấp nước: khi một đoạn ống vỡ hoặc cần sửa chữa, đội vận hành đóng các van cổng bao quanh để cô lập đoạn đó, giảm thiểu số hộ mất nước và lượng nước thất thoát khi xả. Vì vậy, mật độ và vị trí van cổng ảnh hưởng trực tiếp tới khả năng ứng phó sự cố: bố trí van hợp lý giúp cô lập phạm vi nhỏ, xử lý nhanh, thiếu van khiến phải cô lập vùng rộng, nhiều hộ bị ảnh hưởng.

Để van luôn sẵn sàng cô lập khi cần, đơn vị quản lý nên vận hành thử van định kỳ (đóng/mở) – van chôn lâu ngày không vận hành dễ bị kẹt do cặn hoặc gỉ đai ốc ty, và khi sự cố xảy ra mới phát hiện van không đóng được thì rất nguy hiểm. Ghi vị trí, tình trạng và số vòng quay của từng van vào hồ sơ/GIS giúp vận hành nhanh và chính xác.

Bảo trì và tuổi thọ van cổng BLUCAST

Van cổng BLUCAST có thiết kế đơn giản, sử dụng vật liệu bền và không yêu cầu bảo trì thường xuyên. Tuy nhiên, việc kiểm tra và vận hành định kỳ vẫn cần thiết để hạn chế tình trạng kẹt van, phát hiện sớm hư hỏng và duy trì khả năng đóng kín trong quá trình sử dụng.

• Vận hành thử định kỳ: Đóng/mở van theo chu kỳ phù hợp để kiểm tra khả năng hoạt động, hạn chế kẹt nêm và hỗ trợ tống cặn trong lòng van.
• Kiểm tra cổ ty: Theo dõi tình trạng rò rỉ tại vị trí cổ ty; thay gioăng O-ring khi có dấu hiệu xuống cấp hoặc mất độ kín.
• Kiểm tra lớp phủ epoxy: Quan sát bề mặt thân van, xử lý hoặc sơn dặm các vị trí bị trầy xước để duy trì khả năng chống ăn mòn.
• Bảo dưỡng ty van: Kiểm tra ren ty và bôi trơn khi cần thiết để đảm bảo quá trình đóng/mở diễn ra trơn tru.
• Kiểm tra nêm mềm: Sau thời gian sử dụng, lớp cao su bọc nêm có thể xuống cấp và cần được bảo dưỡng hoặc thay thế tùy tình trạng thực tế.
• Đối với van chôn ngầm: Cần kiểm tra hộp van, ty nối dài và khả năng tiếp cận bằng chìa khóa để đảm bảo van luôn có thể vận hành khi cần cô lập tuyến.

Lưu ý khi chọn và lắp đặt

Khi lựa chọn van cổng BLUCAST, cần xác định chính xác DN, cấp áp PN và kiểu đầu vận hành theo điều kiện thực tế của hệ thống. Với van lắp chôn ngầm, nên chọn đồng bộ hộp van và ty nối dài theo độ sâu chôn để thuận tiện thao tác từ mặt đất. Trước khi lắp đặt, cần kiểm tra lớp phủ epoxy, khả năng quay của ty và độ kín của nêm, đồng thời bảo quản van nơi khô ráo, tránh va đập vào ty và mặt bích.

• Chọn đúng kích thước và cấp áp: Xác định DN theo đường kính tuyến ống và PN theo áp suất làm việc của hệ thống.
• Chọn đầu vận hành phù hợp: Tay quay phù hợp với vị trí lắp nổi; đầu chụp kết hợp chìa khóa vận hành thường dùng cho van chôn ngầm.
• Chuẩn bị phụ kiện cho van chôn: Lựa chọn hộp van và ty nối dài tương ứng với độ sâu lắp đặt để đảm bảo khả năng tiếp cận và vận hành.
• Kiểm tra trước khi lắp: Đảm bảo lớp phủ epoxy đồng đều, ty van quay trơn và nêm có khả năng đóng kín.
• Bảo quản đúng cách: Đặt van tại nơi khô ráo, tránh va đập mạnh vào ty, mặt bích và các bề mặt làm kín trước khi đưa vào lắp đặt.
• Ghi nhận thông số vận hành: Nên đánh dấu chiều đóng/mở, thường là theo chiều kim đồng hồ, và ghi lại tổng số vòng quay để đóng/mở hết hành trình của từng cỡ van.
• Theo dõi trong quá trình vận hành: Số vòng quay thực tế giúp đội vận hành thao tác chính xác và nhận biết sớm tình trạng van bị kẹt hoặc chưa đóng/mở hết hành trình.

Sản phẩm liên quan

• Van bi kép BLUCAST
• Lọc chữ Y BLUCAST
• Van cổng ty chìm T-BLUE
• Xem tất cả van BLUCAST
• Thông số kỹ thuật van cổng F4 BLUCAST (nhà sản xuất)

Liên hệ & báo giá van cổng BLUCAST

T-Blue cung cấp van cổng BLUCAST nêm mềm ty chìm, thân gang cầu phủ epoxy, kết nối mặt bích, phù hợp cho các hệ thống cấp nước và mạng lưới đường ống. Sản phẩm có dải kích thước DN40-DN600, cấp áp PN10/PN16, đáp ứng tiêu chuẩn BS 5163/EN 1074. Van được lựa chọn theo đường kính, cấp áp và điều kiện lắp đặt thực tế để đảm bảo khả năng cô lập tuyến ống.

Quý khách cần báo giá van cổng BLUCAST vui lòng cung cấp DN, PN và số lượng cần sử dụng để T-Blue tư vấn phù hợp. Đội ngũ kỹ thuật T-Blue hỗ trợ lựa chọn van cô lập theo yêu cầu của từng mạng lưới và vị trí lắp đặt. Liên hệ T-Blue để nhận thông tin sản phẩm, báo giá và tư vấn kỹ thuật theo nhu cầu công trình.

Nguồn tham khảo:
[1] BS 5163 / EN 1074 – Valves for water supply; AVK/manufacturer IOM (resilient seated gate valve). avk

Câu hỏi thường gặp (FAQ)

Van cổng dùng để điều tiết được không?

Không nên; van cổng chỉ để cô lập (đóng/mở hoàn toàn), điều tiết dùng van bướm/van cầu.

Ty chìm là gì?

Ty không nhô lên khi mở van, chỉ quay tại chỗ gọn, phù hợp hố hẹp và chôn ngầm.

Nêm mềm khác nêm cứng thế nào?

Nêm mềm bọc cao su ép kín trực tiếp, lòng van thông suốt không đọng cặn; nêm cứng cần rãnh dẫn dễ đọng cặn.

Lắp chiều nào?

Van cổng lắp được cả hai chiều dòng.
