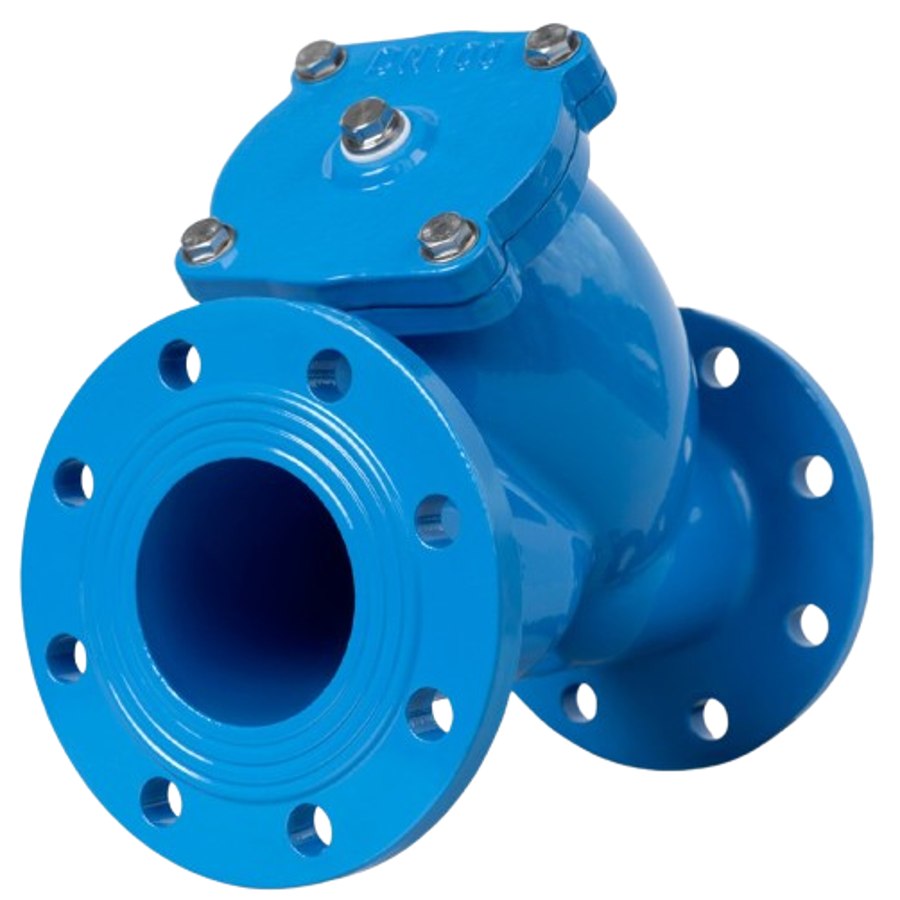

Lọc chữ Y BLUCAST

Lọc chữ Y BLUCAST (Y-strainer) là thiết bị lọc thô lắp trên đường ống, có nhiệm vụ giữ lại cặn bẩn, rác, mảnh kim loại, cát sạn và các tạp chất rắn lơ lửng trong dòng chảy, bảo vệ các thiết bị phía sau như bơm, van điều khiển, đồng hồ đo, vòi phun và thiết bị công nghệ khỏi bị kẹt, mài mòn hay hư hỏng. Với thân đúc hình chữ Y đặc trưng, thiết bị dễ lắp đặt và thuận tiện tháo lưới lọc để vệ sinh.

Nguyên lý hoạt động đơn giản mà hiệu quả: dòng chảy đi qua lưới lọc (thường bằng inox đục lỗ hoặc đan lưới) đặt nghiêng trong nhánh chữ Y; chất lỏng xuyên qua lưới đi tiếp, còn tạp chất rắn lớn hơn lỗ lưới bị giữ lại trong “túi” lọc. Định kỳ, nắp đáy được tháo ra để lấy cặn và vệ sinh lưới, sau đó lắp lại tiếp tục vận hành.

Lọc chữ Y BLUCAST do T-Blue cung cấp có thân đúc chắc chắn, lưới lọc inox chống gỉ, kết nối mặt bích tiêu chuẩn, phù hợp bảo vệ thiết bị trong hệ thống cấp nước, PCCC, HVAC và công nghiệp.

Cấu tạo và nguyên lý lọc chữ Y

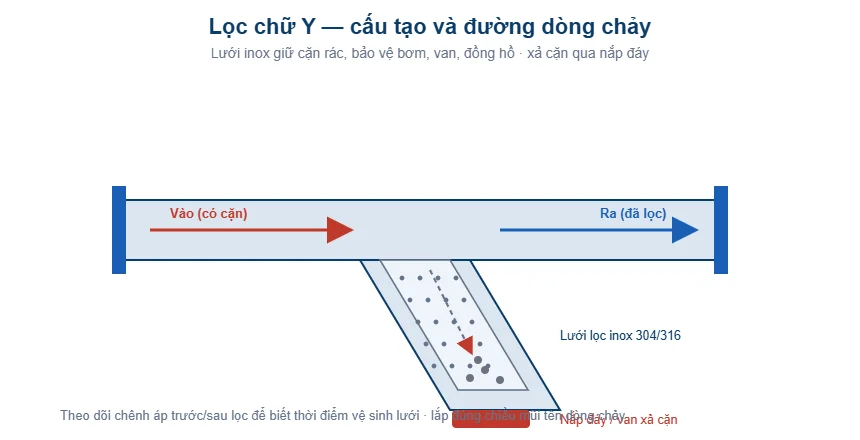

Sơ đồ lọc chữ Y: dòng chảy qua lưới inox giữ cặn rác, xả cặn qua nắp đáy, bảo vệ thiết bị phía sau.

Lọc chữ Y gồm ba bộ phận chính: thân đúc hình chữ Y, lưới lọc (screen) và nắp đáy có gioăng làm kín. Thân có cửa vào và cửa ra thẳng hàng, cùng một nhánh nghiêng chứa lưới lọc tạo thành hình chữ Y. Lưới lọc là ống trụ inox đục lỗ hoặc đan lưới, đặt trong nhánh nghiêng, hứng toàn bộ dòng chảy.

Khi chất lỏng đi qua, nó xuyên qua thành lưới để tiếp tục ra cửa ra, còn các hạt rắn lớn hơn lỗ lưới bị giữ lại bên trong lưới và tích tụ ở đáy nhánh nghiêng. Thiết kế nghiêng giúp cặn lắng về phía nắp đáy, và khi mở nắp đáy (hoặc van xả đáy), cặn được xả ra ngoài mà không cần tháo toàn bộ thiết bị.

Kích thước lỗ lưới quyết định mức độ lọc: lỗ nhỏ giữ được hạt mịn hơn nhưng nhanh tắc và gây tổn thất áp suất lớn hơn; lỗ lớn cho lưu thông tốt nhưng chỉ giữ hạt lớn. Việc chọn kích thước lỗ lưới phù hợp với yêu cầu bảo vệ thiết bị và đặc tính chất lỏng là quan trọng.

Thông số kỹ thuật lọc chữ Y BLUCAST

Bảng dưới đây tổng hợp thông số kỹ thuật của lọc chữ Y BLUCAST. Vật liệu thân, kích thước lỗ lưới và cấp áp lực được chọn theo môi chất, yêu cầu lọc và thiết bị cần bảo vệ.

Vai trò bảo vệ thiết bị của lọc chữ Y

Trong bất kỳ hệ thống đường ống nào, cặn bẩn, rác, vảy gỉ, cát sạn và mảnh vụn thi công đều có thể tồn tại trong dòng chảy, đặc biệt ở giai đoạn đầu vận hành hoặc sau sửa chữa. Những tạp chất này gây hại nghiêm trọng cho thiết bị: kẹt cánh bơm, mài mòn buồng bơm, kẹt đĩa van điều khiển, hỏng đồng hồ đo, tắc vòi phun.

Lọc chữ Y đặt trước các thiết bị nhạy cảm này giữ lại tạp chất, bảo vệ thiết bị khỏi hư hỏng, kéo dài tuổi thọ và giảm chi phí sửa chữa, thay thế. Đây là “tuyến phòng thủ” chi phí thấp nhưng hiệu quả cao – một chiếc lọc chữ Y rẻ hơn nhiều so với chi phí thay bơm hay van điều khiển bị hỏng do cặn.

Vị trí lắp phổ biến của lọc chữ Y là ngay trước bơm, van điều khiển, van giảm áp, đồng hồ đo, thiết bị trao đổi nhiệt và các thiết bị công nghệ. Trong hệ PCCC, lọc bảo vệ đầu phun sprinkler và van khỏi tắc nghẽn, đảm bảo hệ thống hoạt động khi cần.

Vật liệu thân và lưới lọc chữ Y

Thân lọc chữ Y thường đúc từ gang cầu, gang dẻo hoặc thép đúc tùy áp suất, nhiệt độ và môi chất. Gang cầu cho độ bền và độ dẻo tốt, phù hợp nước và nhiều ứng dụng; thép đúc dùng cho áp suất và nhiệt độ cao. Bề mặt được phủ epoxy hoặc sơn bảo vệ chống ăn mòn tùy dòng sản phẩm.

Lưới lọc là chi tiết quan trọng, thường làm bằng inox 304 hoặc 316 để chống gỉ trong môi trường ẩm và ăn mòn. Inox 316 với molypden chống ăn mòn clorua tốt hơn, dùng cho môi trường khắc nghiệt. Lưới có thể là dạng đục lỗ (perforated) cho hạt lớn, hoặc đan lưới mắt nhỏ (mesh) cho lọc mịn hơn, đôi khi kết hợp cả hai lớp.

Gioăng làm kín nắp đáy chọn theo môi chất và nhiệt độ (EPDM, NBR, graphite…). Chất lượng vật liệu thân, lưới và gioăng quyết định độ bền, khả năng chịu áp và tuổi thọ của lọc chữ Y trong điều kiện vận hành cụ thể.

Ứng dụng của lọc chữ Y trong thực tế

Lọc chữ Y trong ứng dụng thực tiễn

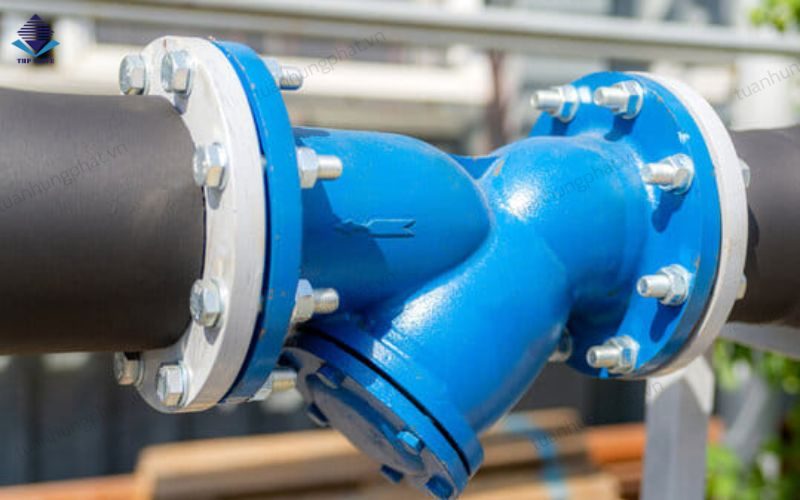

Lọc chữ Y được dùng rộng rãi trong hệ thống cấp nước để bảo vệ bơm, van, đồng hồ tổng khỏi cặn rác. Trong hệ HVAC (nước lạnh, nước nóng), lọc bảo vệ bơm tuần hoàn, van điều khiển và thiết bị trao đổi nhiệt khỏi cặn bẩn trong vòng nước. Trong PCCC, lọc bảo vệ van và đầu phun.

Trong công nghiệp, lọc chữ Y bảo vệ thiết bị trên các đường dẫn nước, hơi, dầu và nhiều loại chất lỏng công nghệ. Ở đường hơi, lọc chữ Y (thường lắp lưới nằm ngang) giữ cặn và nước ngưng bảo vệ bẫy hơi và van. Việc lựa chọn vật liệu và cấu hình lọc tùy theo môi chất cụ thể.

Nhờ cấu tạo đơn giản, chi phí hợp lý và hiệu quả bảo vệ cao, lọc chữ Y là thiết bị tiêu chuẩn trên hầu hết các hệ thống đường ống có thiết bị cần bảo vệ, được xem là hạng mục bắt buộc trong thiết kế cụm bơm và cụm van.

Lắp đặt và bảo trì lọc chữ Y đúng cách

Khi lắp lọc chữ Y, cần lắp đúng chiều dòng chảy (theo mũi tên trên thân) để lưới lọc hứng dòng đúng cách. Với ứng dụng chất lỏng, thường lắp nhánh lọc hướng xuống dưới để cặn lắng về nắp đáy; với hơi và khí, lắp nhánh lọc nằm ngang để tránh đọng nước ngưng làm giảm tiết diện. Chừa không gian phía nhánh lọc để tháo lưới vệ sinh.

Định kỳ vệ sinh lưới lọc là công tác bảo trì quan trọng nhất: khi lưới tích nhiều cặn, tổn thất áp suất qua lọc tăng, giảm lưu lượng và áp lực phía sau. Theo dõi chênh áp qua lọc (bằng đồng hồ áp suất trước/sau) giúp xác định thời điểm cần vệ sinh. Mở nắp đáy hoặc van xả đáy để xả cặn; định kỳ tháo lưới ra rửa sạch.

Lắp van xả đáy (blow-off valve) ở nắp đáy giúp xả cặn định kỳ mà không cần dừng hệ thống, rất tiện cho vận hành liên tục. Kiểm tra gioăng nắp đáy khi lắp lại để đảm bảo kín. Bảo trì lưới lọc đúng cách giữ cho lọc hoạt động hiệu quả và bảo vệ thiết bị liên tục.

Lọc chữ Y và lọc giỏ – nên chọn loại nào?

Bên cạnh lọc chữ Y, thị trường còn có lọc giỏ (basket strainer). Hiểu khác biệt giúp chọn đúng thiết bị. Lọc chữ Y có thân gọn, chi phí thấp, chịu áp tốt, lắp được ở mọi hướng (đứng, ngang) và phù hợp cho lượng cặn ít tới trung bình; tuy nhiên diện tích lưới nhỏ nên nhanh tắc khi cặn nhiều và dung tích chứa cặn hạn chế.

Lọc giỏ có thân lớn hơn, giỏ lọc diện tích lớn, dung tích chứa cặn cao, phù hợp nơi có nhiều cặn và cần khoảng thời gian dài giữa các lần vệ sinh; nhưng chi phí cao hơn, cồng kềnh và thường chỉ lắp trên đường ống nằm ngang. Với các ứng dụng lưu lượng lớn, cặn nhiều như đầu vào trạm bơm nước sông, lọc giỏ thường được ưu tiên.

Nguyên tắc chọn: dùng lọc chữ Y cho hầu hết ứng dụng bảo vệ thiết bị với cặn ít–trung bình và nơi cần thiết bị gọn, kinh tế; dùng lọc giỏ khi cặn nhiều, lưu lượng lớn và cần chu kỳ vệ sinh dài. T-Blue tư vấn khách hàng chọn loại lọc phù hợp theo đặc tính chất lỏng và điều kiện vận hành cụ thể.

Tổn thất áp suất trong quá trình sử dụng và tính toán chọn lọc phù hợp

Mọi thiết bị lọc đều gây tổn thất áp suất khi dòng chảy đi qua lưới. Với lưới sạch, tổn thất này nhỏ, nhưng tăng dần khi cặn tích tụ làm giảm tiết diện thông qua của lưới. Nếu để lưới quá tắc, tổn thất áp suất lớn làm giảm lưu lượng và áp lực phía sau, ảnh hưởng vận hành của bơm và thiết bị – thậm chí gây bẹp lưới nếu chênh áp vượt sức chịu của lưới.

Khi chọn lọc chữ Y, cần cân nhắc giữa độ mịn lọc (kích thước lỗ lưới) và tổn thất áp suất chấp nhận được: lỗ càng nhỏ lọc càng mịn nhưng tổn thất càng lớn và càng nhanh tắc. Kích thước lọc (DN) cũng nên chọn đủ lớn để vận tốc qua lưới không quá cao, giảm tổn thất và kéo dài chu kỳ vệ sinh. Ở nhiều thiết kế, lọc được chọn cùng cỡ hoặc lớn hơn đường ống để đảm bảo diện tích lưới đủ.

Việc lắp đồng hồ áp suất trước và sau lọc để theo dõi chênh áp là thực hành tốt, giúp vận hành viên biết chính xác thời điểm cần vệ sinh lưới thay vì đoán chừng. Theo dõi chênh áp cũng giúp phát hiện sớm khi hệ thống có nhiều cặn bất thường, cảnh báo sự cố tiềm ẩn ở thượng nguồn.
