Van cổng 115F5 BLUCAST

Van cổng 115F5 BLUCAST là van cổng ty chìm nêm mềm (resilient seated gate valve) thuộc dòng van công nghiệp BLUCAST, dùng để đóng/mở hoàn toàn dòng chảy trên tuyến ống. Với nêm van bọc cao su EPDM và thân đúc theo tiêu chuẩn, van cho độ kín cao, tổn thất áp suất thấp khi mở và độ bền lớn – là van cô lập tiêu chuẩn cho hệ cấp nước và nhiều ứng dụng công nghiệp.

Ký hiệu “115F5” chỉ dòng sản phẩm và kiểu chiều dài lắp (F5 theo DIN 3352 – dạng thân dài). Van cổng ty chìm (non-rising stem) có ty van không nhô lên khi mở, giúp tiết kiệm không gian phía trên và bảo vệ ty khỏi môi trường – phù hợp lắp trong hố van chôn ngầm và không gian hạn chế.

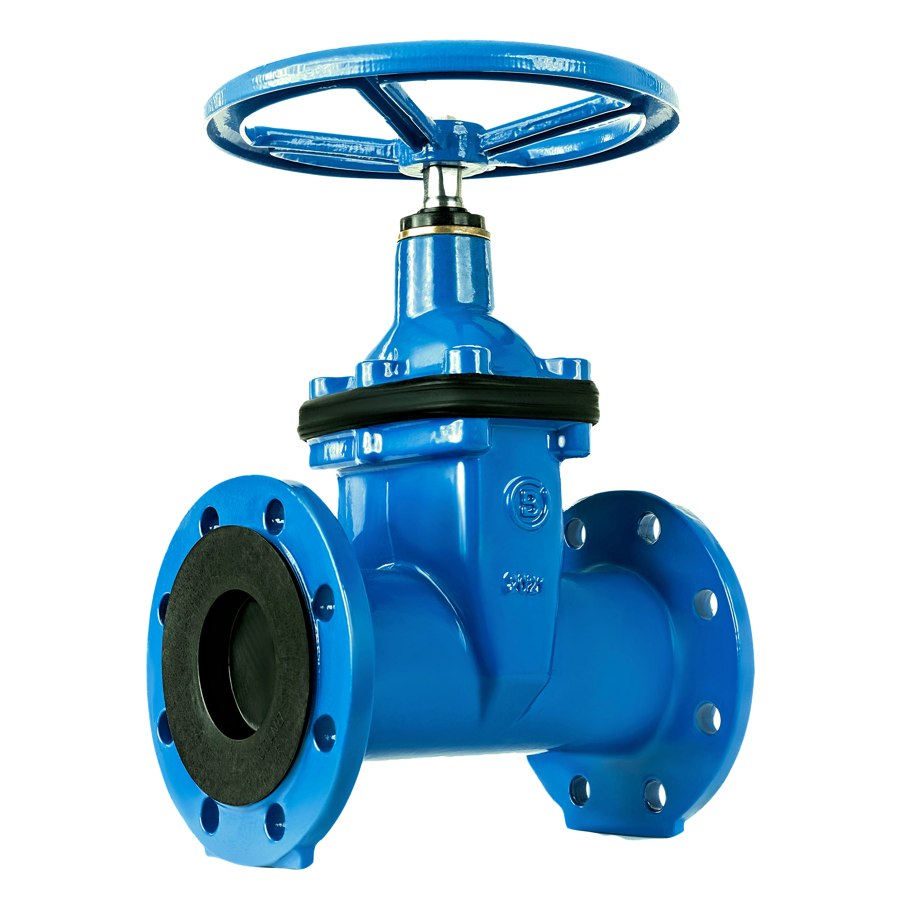

Van cổng 115F5 BLUCAST có thân gang cầu phủ epoxy FBE, nêm gang bọc EPDM, ty inox, kết nối mặt bích tiêu chuẩn, phù hợp làm van cô lập trên tuyến cấp nước và hệ thống công nghiệp.

Nguyên lý van cổng nêm mềm

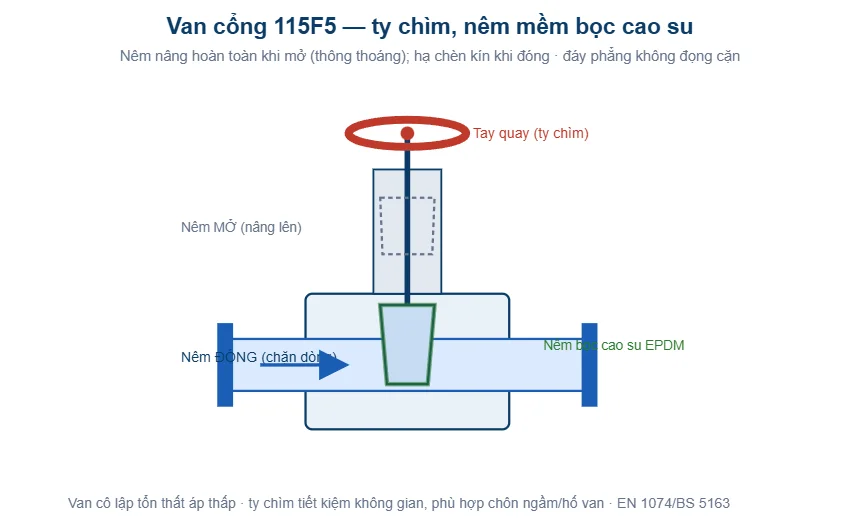

Sơ đồ van cổng ty chìm nêm mềm: nêm bọc cao su nâng lên khi mở, hạ chèn kín khi đóng, đáy phẳng.

Van cổng hoạt động bằng một nêm (wedge/gate) di chuyển lên xuống vuông góc với dòng chảy. Khi mở, nêm được nâng hoàn toàn ra khỏi đường dòng, để lại đường thông thoáng bằng đường kính ống – tổn thất áp suất gần như không đáng kể. Khi đóng, nêm hạ xuống chèn kín giữa hai bệ van, chặn hoàn toàn dòng chảy.

Ở van cổng nêm mềm (resilient seated), nêm được bọc một lớp cao su EPDM đàn hồi; khi đóng, lớp cao su ép khít vào thân van tạo độ kín cao mà không cần bệ van kim loại gia công chính xác. Thiết kế này cho độ kín tốt, dung sai chế tạo rộng hơn và thân van có đáy phẳng (không có hốc chứa cặn ở đáy), giảm tích tụ cặn – ưu điểm lớn cho van nước.

Van cổng chủ yếu dùng cho chức năng đóng/mở hoàn toàn (cô lập), không dùng để điều tiết lưu lượng ở vị trí mở một phần (gây xói mòn nêm và rung). Ưu điểm của van cổng là tổn thất áp suất rất thấp khi mở, độ kín cao khi đóng và độ bền lớn – lý tưởng làm van cô lập trên tuyến chính.

Thông số kỹ thuật van cổng 115F5 BLUCAST

Bảng dưới đây tổng hợp thông số kỹ thuật của van cổng 115F5 BLUCAST. Đường kính, cấp áp lực và vật liệu được chọn theo yêu cầu của tuyến ống và môi chất.

Van cổng ty chìm và ưu điểm

Van cổng có hai kiểu ty: ty nổi (rising stem – ty nhô lên khi mở) và ty chìm (non-rising stem — ty không nhô lên). Van 115F5 là kiểu ty chìm: khi quay tay đóng/mở, nêm di chuyển lên xuống nhờ ren trong, còn ty van xoay tại chỗ không nhô lên trên. Điều này mang lại nhiều ưu điểm.

Ty chìm tiết kiệm không gian phía trên van – quan trọng khi lắp trong hố van chôn ngầm, không gian chật hẹp, hoặc nơi có chướng ngại phía trên. Ty không nhô ra ngoài cũng được bảo vệ khỏi bụi bẩn, va đập và môi trường ăn mòn, tăng tuổi thọ. Đây là lý do van cổng ty chìm là kiểu phổ biến nhất cho tuyến cấp nước chôn ngầm.

Với van lắp trong hố van hoặc chôn ngầm, thường dùng chóp vận hành (cap) thay vô lăng, thao tác bằng chìa khóa chuyên dụng (T-key) từ mặt đất qua ống bảo vệ ty – thuận tiện và bảo vệ van khỏi can thiệp. Van 115F5 hỗ trợ cả tay quay và chóp vận hành tùy ứng dụng.

Vật liệu và lớp phủ bảo vệ cho van cổng

Thân và nắp van đúc từ gang cầu EN-GJS-500-7, phủ sơn epoxy FBE (fusion bonded epoxy) cả trong và ngoài – lớp phủ tiêu chuẩn cho van nước, trơ hóa học, bám dính tốt, bảo vệ gang khỏi ăn mòn và đạt yêu cầu tiếp xúc nước sạch. Lớp phủ epoxy dày bảo vệ van bền vững trong môi trường nước và chôn ngầm.

Nêm van là gang bọc cao su EPDM đàn hồi, cho độ kín cao và chống ăn mòn; EPDM phù hợp nước sạch và bền với lão hóa. Ty van bằng inox chống ăn mòn, chịu lực đóng/mở tốt. Các gioăng làm kín cổ ty (O-ring) ngăn rò ra ngoài và cho phép thay khi cần mà không tháo van khỏi tuyến (với thiết kế bảo trì được).

Vật liệu chất lượng theo tiêu chuẩn EN 1074/BS 5163 đảm bảo van chịu áp, kín và bền trong điều kiện làm việc. Van cổng nêm mềm gang cầu là tiêu chuẩn ngành nước, được dùng rộng rãi cho tuyến cấp nước chôn ngầm và trạm.

Ứng dụng và lắp đặt van cổng phù hợp

Van cổng 115F5 BLUCAST được dùng làm van cô lập trên tuyến cấp nước – tuyến truyền tải, phân phối, đấu nối nhánh, trạm bơm, hố van. Nó cũng dùng trong hệ PCCC và công nghiệp tại các điểm cần cô lập đoạn ống hoặc thiết bị để bảo trì, sửa chữa mà không ảnh hưởng phần còn lại.

Van lắp được ở mọi hướng, thường lắp trên tuyến ngang với ty thẳng đứng. Khi lắp, căn chỉnh mặt bích đồng tâm, đặt gioăng và bắt bu-lông đều theo trình tự chéo. Van cổng nên vận hành ở trạng thái mở hoặc đóng hoàn toàn, tránh để mở một phần lâu dài.

Sau lắp, thử áp và thử đóng/mở để xác nhận van kín và nêm di chuyển trơn tru hết hành trình. Bảo trì gồm kiểm tra độ kín (không rò qua van khi đóng và không rò cổ ty), thao tác đóng/mở, và thay gioăng cổ ty nếu rò. T-Blue hỗ trợ chọn van, lắp đặt và bảo trì cho tuyến cấp nước.

Van cổng nêm mềm và nêm cứng có gì khác biệt

Van cổng có hai kiểu nêm chính.

• Nêm cứng (metal wedge) truyền thống có nêm kim loại tì vào bệ van kim loại gia công chính xác; độ kín phụ thuộc độ khít của hai bề mặt kim loại, đòi hỏi gia công chính xác và có hốc chứa ở đáy thân nơi cặn có thể tích tụ. Kiểu này bền với nhiệt độ cao nhưng dễ rò nếu bề mặt bị xước hoặc bám cặn.
• Nêm mềm (resilient wedge) như van 115F5 có nêm gang bọc cao su EPDM; khi đóng, lớp cao su đàn hồi ép khít vào thân tạo độ kín cao mà không cần bệ kim loại chính xác. Ưu điểm là độ kín tốt, dung sai chế tạo rộng, và đặc biệt thân van có đáy phẳng (full bore, không hốc) nên cặn không tích tụ ở đáy – lý tưởng cho nước có cặn. Đây là lý do van cổng nêm mềm trở thành tiêu chuẩn cho ngành nước hiện đại, thay thế dần van nêm cứng.

Với hệ cấp nước, van cổng nêm mềm gang cầu bọc EPDM là lựa chọn tối ưu nhờ độ kín cao, chống cặn và tuổi thọ dài. Van nêm cứng chủ yếu còn dùng cho các ứng dụng nhiệt độ cao hoặc đặc thù mà cao su không phù hợp.

Van cổng so với van bướm trong vai trò cô lập

Cả van cổng và van bướm đều dùng để cô lập dòng chảy, nhưng có đặc điểm khác nhau. Van cổng khi mở cho đường thông thoáng hoàn toàn, tổn thất áp suất gần như bằng không, và cho phép thông ống (pigging) — phù hợp làm van cô lập trên tuyến chính nơi cần bảo toàn áp lực tối đa. Nhược điểm là đóng/mở chậm (nhiều vòng quay), cồng kềnh và nặng hơn ở đường kính lớn.

Van bướm gọn nhẹ, chi phí thấp hơn ở đường kính lớn, đóng/mở nhanh 1/4 vòng và điều tiết được; nhưng đĩa luôn nằm trong dòng gây tổn thất áp nhỏ khi mở. Nguyên tắc chọn: nơi cần tổn thất áp tối thiểu, thông ống, hoặc theo tiêu chuẩn tuyến truyền tải thì ưu tiên van cổng; nơi cần gọn nhẹ, đóng/mở nhanh, điều tiết và tiết kiệm chi phí thì chọn van bướm. Nhiều hệ thống dùng kết hợp cả hai ở các vị trí phù hợp.

Với các tuyến cấp nước chôn ngầm đường kính vừa, van cổng ty chìm nêm mềm như 115F5 là lựa chọn truyền thống và phổ biến nhờ độ kín, tổn thất thấp và độ bền; ở đường kính rất lớn, van bướm mặt bích kép có thể kinh tế hơn. T-Blue tư vấn chọn loại van cô lập phù hợp cho từng vị trí.

Van cổng trong hố van chôn ngầm

Van cổng ty chìm đặc biệt phù hợp lắp chôn ngầm hoặc trong hố van nhờ ty không nhô lên. Khi chôn ngầm, van thường dùng chóp vận hành (cap) thay vô lăng, kết hợp ống bảo vệ ty (extension spindle) và trụ van (surface box) trên mặt đất; vận hành viên dùng chìa khóa T (T-key) cắm từ mặt đất xuống để đóng/mở van mà không cần đào. Cấu hình này bảo vệ van khỏi can thiệp và môi trường, đồng thời thuận tiện thao tác.

Khi lắp van chôn ngầm, cần bảo vệ thân van bằng lớp phủ epoxy tốt và có thể bọc thêm khi đất ăn mòn, đảm bảo trụ van và ống bảo vệ ty thẳng hàng để thao tác trơn tru, và đánh dấu vị trí van để dễ tìm khi cần. Van 115F5 với ty chìm, phủ epoxy và hỗ trợ chóp vận hành phù hợp cho các ứng dụng chôn ngầm này. T-Blue cung cấp van cùng phụ kiện chôn ngầm (ống bảo vệ ty, trụ van) đồng bộ cho tuyến cấp nước.

Sản phẩm liên quan

Tham khảo thêm các van công nghiệp BLUCAST khác của T-Blue:

• Van cổng điện BLUCAST — đóng/mở tự động
• Van một chiều BLUCAST — ngăn dòng ngược
• Xem toàn bộ danh mục Van BLUCAST
• Thông số kỹ thuật van cổng 115F5 BLUCAST (nhà sản xuất)

Liên hệ và báo giá

Để nhận tư vấn lựa chọn van cổng 115F5 BLUCAST phù hợp (đường kính, cấp áp lực, kiểu vận hành) và báo giá theo yêu cầu dự án, quý khách vui lòng liên hệ đội ngũ T-Blue. Chúng tôi hỗ trợ chọn van cô lập theo tuyến ống và cung cấp đồng bộ van, phụ kiện cho hệ cấp nước và công nghiệp.

Nguồn tham khảo

[1] EN 1074-2 — Valves for water supply — Isolating valves. en-standard.eu.

[2] BS 5163 — Predominantly key-operated cast iron gate valves for waterworks. en-standard.eu.

Câu hỏi thường gặp về van cổng 115F5

“115F5” nghĩa là gì?

Chỉ dòng sản phẩm và kiểu chiều dài lắp (F5 theo DIN 3352 — dạng thân dài). Cần đối chiếu chiều dài lắp với thiết kế tuyến khi thay thế van cũ.

Van cổng điều tiết lưu lượng được không?

Không nên. Van cổng dùng để đóng/mở hoàn toàn; mở một phần lâu dài gây xói mòn nêm và rung. Điều tiết nên dùng van bướm hoặc van cầu.

Vì sao chọn nêm mềm bọc EPDM?

Độ kín cao, thân đáy phẳng không tích cặn, dung sai chế tạo rộng — tối ưu cho nước, là tiêu chuẩn ngành nước hiện đại.
