Tìm hiểu chi tiết về van cổng
Van cổng là thiết bị đóng mở dòng chảy theo chiều thẳng, thường được sử dụng trong các hệ thống đường ống yêu cầu kín hoàn toàn. Với đặc tính vận hành ổn định và dễ bảo trì, van cổng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Bài viết dưới đây sẽ cung cấp cái nhìn toàn diện về loại van này van cổng.
Giới thiệu chung về van cổng

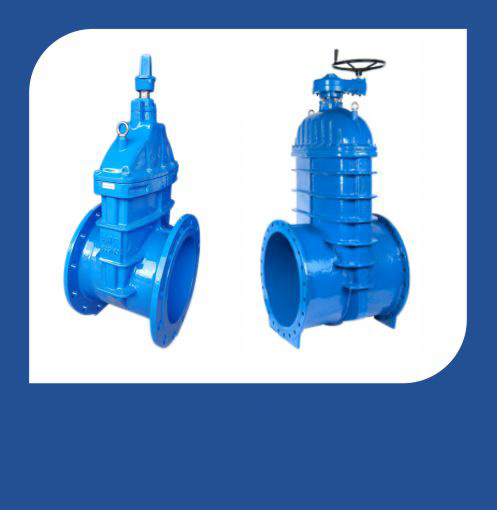

Van cổng, còn gọi là gate valve, là loại van công nghiệp phổ biến được thiết kế để đóng hoặc mở hoàn toàn dòng chảy trong đường ống. Cấu tạo chính của van bao gồm thân, đĩa van, trục van, nắp và bộ gioăng làm kín, cho phép vận hành theo cơ chế nâng/hạ giống “cánh cổng”. Khi mở hoàn toàn, đĩa van rút khỏi dòng chảy, giúp giảm thiểu tổn thất áp suất và hao mòn nội thân van . Nhờ thiết kế đơn giản và độ kín tốt, van cổng thường được sử dụng chủ yếu cho mục đích cách ly dòng chảy, ít dùng để điều tiết lưu lượng.
Cấu tạo của van cổng
Van cổng được thiết kế với nhiều bộ phận khác nhau để đảm bảo khả năng đóng/mở dòng chất hiệu quả và bền bỉ trong môi trường công nghiệp. Mỗi bộ phận trong cấu tạo đều đóng vai trò quan trọng trong quá trình vận hành và độ kín của van. Cụ thể:
- Thân van: Thân van là bộ phận chính bao bọc toàn bộ cấu trúc bên trong, thường được làm từ thép đúc, gang hoặc gang xám. Nó được sản xuất theo nhiều kích thước và tiêu chuẩn áp lực để phù hợp với từng ứng dụng cụ thể.
- Đĩa van: Đĩa van là bộ phận chịu trách nhiệm trực tiếp trong việc đóng/mở dòng chảy, thường có hình tròn và làm từ kim loại hoặc cao su. Khi xoay trục, đĩa sẽ di chuyển lên xuống để điều tiết hoặc ngăn chặn dòng chất lỏng đi qua thân van.
- Trục van: Trục van là thanh kim loại nối giữa đĩa van và bộ điều khiển, đảm nhận nhiệm vụ truyền động lực. Nó giúp đĩa van vận hành chính xác theo chuyển động của người dùng hoặc hệ thống tự động.
- Bộ điều khiển: Bộ điều khiển là cơ cấu giúp đóng mở van một cách thủ công hoặc tự động, thường là tay quay, bánh răng hoặc mô-tơ điện. Thành phần này rất quan trọng trong các hệ thống tự động hóa hiện đại, nơi cần vận hành nhanh và chính xác.
- Đai ốc: Đai ốc giữ chặt đĩa van và trục van trong thân van, đảm bảo kết cấu không bị lỏng lẻo khi vận hành. Đây là bộ phận tuy nhỏ nhưng góp phần giữ ổn định và độ kín của toàn bộ hệ thống.
- Bộ khớp nối: Bộ khớp nối giúp liên kết van với đường ống hoặc các thiết bị khác trong hệ thống dẫn chất. Nó đảm bảo sự ăn khớp, đồng bộ và hạn chế rò rỉ khi làm việc dưới áp lực cao.
Nguyên lý hoạt động của van cổng
Nguyên lý hoạt động của van cổng tương đối đơn giản và dễ hiểu. Van vận hành bằng cách xoay đĩa van quanh trục để đóng hoặc mở lỗ hổng trong thân van, từ đó kiểm soát dòng chảy của chất lỏng hoặc khí. Khi van ở trạng thái đóng, đĩa van che kín lỗ dẫn trong thân van, ngăn không cho lưu chất đi qua.
Khi cần mở van, đĩa sẽ xoay lên để tạo ra một khoảng trống hoàn toàn, cho phép dòng chất lỏng lưu thông tự do qua thân van. Việc điều khiển van có thể thực hiện bằng tay (bộ truyền động cơ khí) hoặc thông qua các thiết bị truyền động như điện, thủy lực, khí nén. Ngoài ra, trong các hệ thống tự động hóa công nghiệp, van còn có thể tích hợp cảm biến và bộ điều khiển để tự động vận hành theo lập trình.
Van cổng được nhiều doanh nghiệp lựa chọn ở T – Blue có gì?
T‑Blue được biết đến là đơn vị cung cấp đa dạng các sản phẩm van công nghiệp, trong đó nổi bật là các dòng van cổng tiêu chuẩn như PN10/16, kích cỡ từ DN50 đến DN300, được sản xuất trên dây chuyền hiện đại và đạt các tiêu chuẩn quốc tế (ISO 2531‑2009, EN1092‑2…). Khách hàng tại Hà Nội, TP. HCM và các khu vực khác đều có thể tiếp cận sản phẩm này thông qua hệ thống phân phối rộng khắp của T‑Blue . Nhờ vậy, van cổng T‑Blue thích hợp lắp đặt trong nhiều hệ thống cấp thoát nước, chữa cháy, thủy lợi hay các công trình công nghiệp.
Sản phẩm van cổng T‑Blue được chế tạo từ gang cầu FCD450, có lớp sơn epoxy dày 250–300 micron, giúp tăng khả năng chống ăn mòn và nâng cao tuổi thọ trong môi trường khắc nghiệt. Đồng thời, mọi thiết bị khi xuất ra đều đi kèm chứng nhận CO‑CQ và bảo hành từ 6 đến 24 tháng, mang lại sự yên tâm cho doanh nghiệp về cả chất lượng và chế độ hậu mãi. Đây là lý do nhiều đơn vị trong ngành nước, hóa chất, dầu khí… tin dùng van cổng từ T‑Blue.
Ngoài ra, T‑Blue luôn đi kèm dịch vụ tư vấn kỹ thuật chuyên sâu, giúp khách hàng lựa chọn đúng dòng sản phẩm và kích cỡ phù hợp với hệ thống hiện tại. Họ cũng hỗ trợ lắp đặt và cung cấp phụ kiện như khớp nối mềm, hộp van ty chìm… để hoàn thiện hệ thống, đặc biệt cho các ứng dụng lắp chìm dưới đất hoặc trong nhà máy. Nhờ vậy, T‑Blue không chỉ là nhà phân phối mà còn là đối tác kỹ thuật tin cậy của doanh nghiệp khi đầu tư thiết bị van công nghiệp.
Hướng dẫn chi tiết cách lắp đặt van cổng
Việc lắp đặt van cổng cần thực hiện đúng quy trình để đảm bảo hệ thống vận hành hiệu quả, tránh rò rỉ và hư hỏng thiết bị. Dưới đây là các bước lắp đặt cơ bản mà bạn nên tuân thủ:
-
Bước 1: Chuẩn bị công cụ và vật liệu: Trước khi lắp đặt, bạn cần chuẩn bị đầy đủ các dụng cụ như búa, tua vít, kìm, bộ dao cắt ống và vật tư như bulông, đai ốc, mỡ bôi trơn. Đồng thời, đảm bảo van cổng và khớp nối ống phù hợp với hệ thống.
-
Bước 2: Chuẩn bị đường ống: Vệ sinh sạch đường ống để loại bỏ bụi bẩn, cặn bám và rỉ sét nhằm tránh gây hư hại cho van. Đo chính xác đường kính ống và cắt ống đúng kích thước để đảm bảo khớp với van cổng.
-
Bước 3: Lắp đặt van cổng: Xử lý bề mặt và chi tiết van bằng mỡ bôi trơn để chống rỉ và giảm ma sát khi lắp đặt. Lắp van vào đúng chiều dòng chảy, siết chặt bulông, đai ốc, tránh siết quá chặt làm biến dạng gasket hoặc hỏng van.
-
Bước 4: Kiểm tra và thử nghiệm: Sau khi lắp, kiểm tra các điểm kết nối để đảm bảo không có rò rỉ hay sai lệch. Vận hành thử bằng cách đóng/mở van nhiều lần và đo áp suất để đảm bảo thiết bị hoạt động ổn định.
Một số lưu ý khi lắp đặt và vận hành van cổng
Để đảm bảo van cổng hoạt động hiệu quả và có tuổi thọ cao, quá trình lắp đặt và vận hành cần tuân thủ một số lưu ý kỹ thuật. Những điểm dưới đây sẽ giúp hạn chế rò rỉ, hư hỏng và đảm bảo an toàn cho hệ thống.
-
Đảm bảo vệ sinh đường ống và van trước khi lắp đặt: Trước khi lắp, cần vệ sinh sạch sẽ bề mặt kết nối, loại bỏ bụi bẩn, cặn bám và rỉ sét. Điều này giúp giảm nguy cơ làm hỏng gioăng kín và tăng độ bền của van.
-
Lắp đặt đúng hướng dòng chảy: Phải xác định đúng chiều dòng chảy theo ký hiệu mũi tên trên thân van để tránh lắp sai chiều. Việc lắp ngược hướng có thể khiến van không kín hoặc giảm hiệu suất đóng/mở.
-
Không siết quá chặt các bu lông, đai ốc: Việc siết quá chặt có thể làm biến dạng mặt bích hoặc gioăng cao su, gây rò rỉ hoặc hỏng hóc. Chỉ nên siết vừa đủ theo khuyến nghị kỹ thuật từ nhà sản xuất.
-
Kiểm tra sau lắp đặt trước khi vận hành: Sau khi hoàn tất lắp đặt, cần kiểm tra toàn bộ các mối nối, tiến hành thử áp và vận hành van ở điều kiện bình thường. Việc này giúp phát hiện sớm các lỗi kỹ thuật và đảm bảo an toàn khi đưa vào sử dụng.
-
Thường xuyên bảo dưỡng định kỳ: Van cổng cần được kiểm tra, bôi trơn và làm sạch định kỳ, nhất là trong môi trường có nhiều bụi, hóa chất hoặc nhiệt độ cao. Bảo dưỡng đúng cách giúp tăng tuổi thọ và giữ hiệu suất hoạt động ổn định.
Trên đây là những thông tin chi tiết về van cổng – một thiết bị quan trọng trong hệ thống đường ống công nghiệp và dân dụng. Nếu bạn đang tìm kiếm địa chỉ uy tín để mua van cổng chất lượng, hãy liên hệ T‑Blue – đơn vị cung cấp các loại van công nghiệp chính hãng qua hotline 0973 793 089 để được tư vấn nhanh chóng và chuyên nghiệp.
