Bulong gang

Bu lông gang là chi tiết liên kết quan trọng trong các mối nối cơ khí (MJ) và mặt bích của hệ thống ống, phụ kiện gang. Với các loại như bu lông chữ T và bu lông lục giác, sản phẩm giúp tạo lực siết để ép gioăng, duy trì độ kín và độ chắc chắn cho mối nối. Cùng T-Blue tìm hiểu cấu tạo, vật liệu, ứng dụng và cách lựa chọn bu lông phù hợp với từng hệ thống.

Bu lông gang là gì?

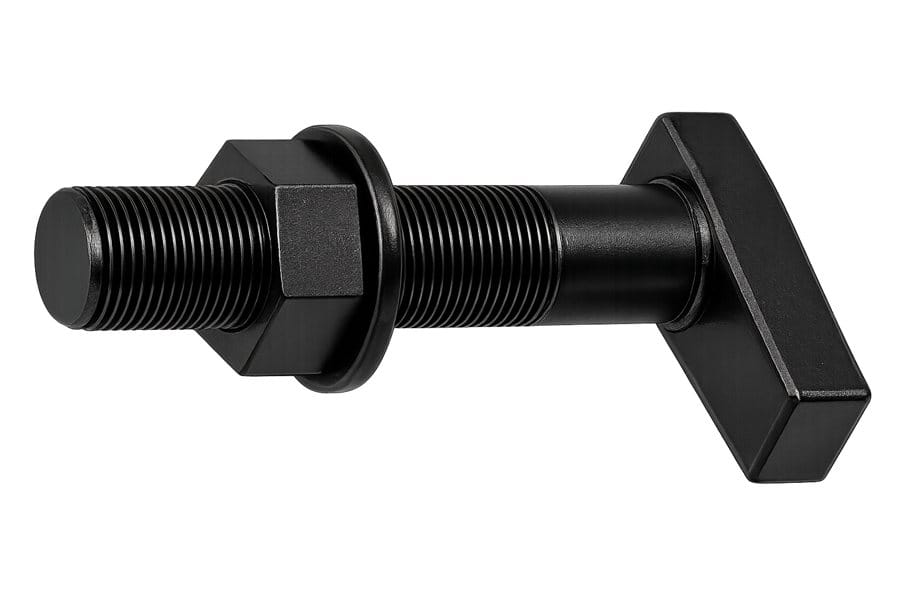

Bu lông gang là loại bu lông chuyên dùng để cố định và siết chặt các mối nối trong hệ thống ống và phụ kiện gang, bao gồm mối nối cơ khí (MJ) và mối nối mặt bích. Phổ biến nhất là bu lông chữ T (T-head), có đầu dạng chữ T được gài vào rãnh trên bích hoặc đầu nối, trong khi phần thân ren dùng để siết kiềng đầu F hoặc ép mặt bích và gioăng cao su tạo mối nối kín. Thiết kế đầu chữ T giúp bu lông hạn chế xoay khi siết, nhờ đó việc lắp đặt nhanh và thuận tiện hơn.

Bu lông được lựa chọn theo yêu cầu kỹ thuật và kích thước tương thích với ống gang, phụ kiện, kiềng và gioăng, trong đó tiêu chuẩn ANSI/AWWA C111/A21.11 được áp dụng cho các chi tiết mối nối cơ khí của ống gang. Dù là chi tiết nhỏ, bu lông có vai trò quan trọng trong việc tạo lực siết phù hợp, giúp duy trì độ kín và độ bền của mối nối trong quá trình vận hành.

Cấu tạo và vật liệu

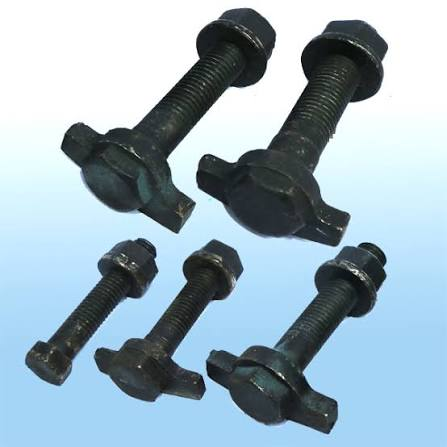

Bu lông gang gồm đầu bu lông (dạng chữ T bản dẹt hoặc lục giác), thân bu lông ren và đai ốc đi kèm. Vật liệu thường là thép cường độ cao, được xử lý bề mặt (mạ kẽm, phủ chống ăn mòn) để phù hợp môi trường chôn ngầm và tiếp xúc nước lâu dài. Tiêu chuẩn AWWA C111/A21.11 quy định vật liệu, kích thước và dung sai cho bu lông, kiềng và gioăng của mối nối cơ khí ống gang. Bộ bu lông luôn được dùng đồng bộ với kiềng (gland/đầu F) và gioăng cao su để tạo thành một mối nối hoàn chỉnh: bu lông kéo kiềng ép gioăng vào bề mặt ống, tạo lớp làm kín. Bảng dưới đây tổng hợp đặc điểm chính của bu lông gang:

Với mối nối mặt bích, bu lông thường là loại lục giác, được đưa qua các lỗ trên hai mặt bích và siết để ép gioăng tạo kín. Với mối nối cơ khí, bu lông chữ T được sử dụng để siết kiềng, tạo lực ép gioăng quanh đầu ống và hoàn thiện mối nối.

Thông số kỹ thuật và lực siết

Kích thước và số lượng bu lông thay đổi theo đường kính ống, đồng thời mỗi cỡ bu lông có dải lực siết khuyến nghị riêng theo tiêu chuẩn AWWA C111. Siết đúng lực rất quan trọng, siết quá nhẹ gây rò rỉ, siết quá mạnh có thể làm hỏng gioăng hoặc nứt kiềng. Bảng dưới đây tổng hợp thông số bu lông và lực siết tham khảo theo cỡ ống:

Nên sử dụng cờ lê lực (cân lực) để kiểm soát mô-men siết bu lông gang theo đúng bảng thông số kỹ thuật, đồng thời siết bu lông theo trình tự đối xứng để lực ép được phân bố đều quanh mối nối, đảm bảo độ kín và độ chắc chắn.

Vai trò trong mối nối ống gang

Ứng dụng

Nhờ khả năng tạo lực siết chắc chắn và tương thích với các kiểu mối nối gang, bu lông gang được sử dụng rộng rãi trong hệ thống cấp thoát nước và hạ tầng kỹ thuật. Các ứng dụng phổ biến gồm:

• Mối nối ống và phụ kiện gang: Dùng để kết nối ống với các phụ kiện như tê, cút, côn, bù thông qua mối nối cơ khí hoặc mặt bích.
• Lắp đặt van và thiết bị: Sử dụng khi lắp van, khớp nối mềm, đồng hồ nước và các thiết bị có đầu bích hoặc đầu nối MJ.
• Mạng cấp nước đô thị: Phù hợp với các tuyến cấp nước, truyền tải nước sạch, nơi yêu cầu mối nối chắc chắn và kín nước.
• Trạm bơm và công trình hạ tầng: Được sử dụng tại các trạm bơm, công trình cấp thoát nước và hệ thống hạ tầng sử dụng ống gang.
• Thi công và bảo trì: Nhờ được tiêu chuẩn hóa theo AWWA C111, bu lông có thể phối hợp với kiềng và gioăng tương thích từ nhiều nhà sản xuất, thuận tiện cho lắp đặt và thay thế.
• Vật tư dự phòng: Là chi tiết có thể cần thay thế trong quá trình sửa chữa, vì vậy thường được chuẩn bị sẵn để đảm bảo mối nối sau bảo trì vẫn đạt lực siết và độ kín theo yêu cầu

Hướng dẫn siết bu lông đúng cách

Để siết bu lông gang đạt độ kín và đảm bảo tuổi thọ mối nối, cần thực hiện đúng trình tự, kiểm soát mô-men siết và kiểm tra sau khi lắp đặt. Các bước thực hiện gồm:

• Lắp gioăng, kiềng và bu lông: Vệ sinh sạch đầu ống và bề mặt nối, đặt gioăng cao su đúng vị trí rồi lồng kiềng (đầu F) vào. Đưa bu lông chữ T vào rãnh, xoay để đầu T khóa vào bích và lắp đai ốc bằng tay, với mối nối mặt bích, đặt gioăng đúng tâm rồi luồn bu lông qua các lỗ bích.
• Siết bu lông đối xứng: Siết các đai ốc theo trình tự đối xứng, xen kẽ các bu lông đối diện nhau theo kiểu hình sao để kiềng hoặc mặt bích ép gioăng đều quanh chu vi. Dùng cờ lê lực để đạt mô-men theo bảng thông số của từng cỡ bu lông và tăng lực siết dần qua nhiều vòng.
• Kiểm tra sau khi siết: Kiểm tra khe hở giữa kiềng hoặc mặt bích và ống phải tương đối đều quanh chu vi, sau đó tiến hành thử áp lực nước để xác nhận mối nối kín. Nếu phát hiện rò rỉ, cần siết bổ sung đều các bu lông thay vì dồn lực vào một phía.
• Kiểm tra lại sau vận hành: Sau một thời gian sử dụng, có thể kiểm tra lại lực siết vì gioăng cao su có thể chùng nhẹ, làm thay đổi lực ép của mối nối.

Lỗi thường gặp và cách khắc phục

Trong quá trình lắp đặt bu lông gang, các lỗi liên quan đến lực siết, gioăng, ren và kiềng có thể làm giảm độ kín và độ bền của mối nối. Kiểm tra đúng nguyên nhân và xử lý kịp thời giúp hạn chế rò rỉ, hư hỏng và duy trì lực siết ổn định.

• Rò rỉ tại mối nối: Thường do bu lông siết không đều hoặc chưa đủ lực. Cần siết lại theo trình tự đối xứng và đúng mô-men khuyến nghị.
• Gioăng bị lệch hoặc hư hỏng: Có thể do lắp sai vị trí hoặc siết quá mạnh khiến gioăng bị biến dạng. Cần thay gioăng mới và lắp đúng vị trí trước khi siết lại.
• Bu lông bị gỉ hoặc chờn ren: Sau thời gian sử dụng, đặc biệt ở tuyến chôn ngầm và môi trường ẩm, bu lông có thể bị ăn mòn, ảnh hưởng đến lực siết. Nên thay bu lông đồng bộ để đảm bảo mối nối hoạt động ổn định.
• Đai ốc khó siết, phát tiếng kêu: Nguyên nhân thường do ren bị bẩn hoặc gỉ sét. Cần vệ sinh sạch và bôi trơn ren trước khi thực hiện siết.
• Kiềng bị nứt: Thường xảy ra khi siết lệch hoặc dùng lực quá lớn. Cần thay kiềng bị hư và thực hiện lại quá trình siết đúng lực, đúng trình tự.

Lưu ý về vật liệu và chống ăn mòn

Do bu lông gang thường được sử dụng tại các mối nối chôn ngầm hoặc môi trường ẩm ướt, khả năng chống ăn mòn có ảnh hưởng trực tiếp đến độ bền và tuổi thọ của hệ thống. Khi lựa chọn, nên ưu tiên bu lông có lớp mạ hoặc phủ chống ăn mòn phù hợp với điều kiện đất và nguồn nước; với môi trường ăn mòn mạnh, có thể cân nhắc vật liệu chống gỉ cao hơn hoặc bổ sung biện pháp bảo vệ như bọc, phủ bề mặt.

• Chọn vật liệu phù hợp: Xác định loại bu lông có khả năng chống ăn mòn tương ứng với môi trường lắp đặt, đặc biệt đối với tuyến ống chôn ngầm và khu vực thường xuyên tiếp xúc với nước.
• Tăng cường bảo vệ: Trong môi trường có tính ăn mòn cao, có thể sử dụng thêm các biện pháp như bọc hoặc phủ bảo vệ để kéo dài tuổi thọ bu lông và mối nối.
• Hạn chế ăn mòn điện hóa: Tránh kết hợp tùy tiện các kim loại có điện thế chênh lệch lớn trong cùng mối nối, vì có thể làm tăng nguy cơ ăn mòn điện hóa.
• Duy trì lực siết ổn định: Bu lông cần giữ được cường độ và lực siết trong thời gian dài để hạn chế hiện tượng lỏng mối nối, giảm nguy cơ rò rỉ và chi phí bảo trì, sửa chữa.
• Kiểm tra định kỳ: Với các tuyến ống làm việc trong môi trường ẩm hoặc chôn ngầm, nên kiểm tra tình trạng bu lông và mối nối theo định kỳ để phát hiện sớm dấu hiệu gỉ sét, suy giảm vật liệu hoặc mất lực siết.

So sánh bu lông gang chữ T và bu lông lục giác

Tùy vào kiểu kết nối, bu lông gang chữ T và bu lông lục giác có cấu tạo và cách sử dụng khác nhau trong hệ thống ống gang. Bảng dưới đây giúp phân biệt nhanh hai loại để lựa chọn đúng cho từng mối nối:

Bu lông chữ T phù hợp với mối nối cơ khí, trong khi bu lông lục giác thường được sử dụng cho mối nối mặt bích. Dù lựa chọn loại nào, cần siết theo trình tự đối xứng và đúng lực để gioăng được nén đều, giúp mối nối kín, chắc chắn và bền lâu.

Bảo quản và lưu ý khi lắp đặt hiện trường

Để bu lông gang duy trì độ bền và đảm bảo mối nối kín trong quá trình thi công, cần chú ý từ khâu bảo quản đến kiểm soát lực siết. Đặc biệt với tuyến ống chôn ngầm, lựa chọn bu lông có khả năng chống ăn mòn phù hợp sẽ giúp hạn chế sự cố và giảm nhu cầu sửa chữa về sau.

• Bảo quản nơi khô ráo: Đặt bu lông ở khu vực khô, tránh ẩm ướt để hạn chế gỉ sét trước khi lắp đặt. Giữ phần ren sạch, không dính đất cát hoặc tạp chất để quá trình siết diễn ra thuận lợi.
• Chuẩn bị đầy đủ dụng cụ: Tại hiện trường cần chuẩn bị đủ số lượng bu lông theo cỡ ống, đồng thời sử dụng cờ lê lực đã hiệu chuẩn để kiểm soát mô-men siết chính xác.
• Kiểm tra trước khi siết: Với bu lông chữ T, cần đảm bảo đầu chữ T đã khóa đúng rãnh; kiểm tra đai ốc và ren không bị chờn, hư hỏng. Có thể bôi trơn ren khi cần để hạn chế kẹt ren trong quá trình siết.
• Ghi nhận lực siết: Với các mối nối quan trọng, nên ghi nhận mô-men siết sau khi hoàn thiện để thuận tiện kiểm tra và truy xuất trong quá trình bảo trì.
• Kiểm tra lại sau vận hành: Sau một thời gian sử dụng, nên kiểm tra lại các mối nối vì gioăng cao su có thể chùng nhẹ, làm giảm lực ép và ảnh hưởng đến độ kín.
• Chú trọng chống ăn mòn: Đối với tuyến ống chôn ngầm, cần chọn bu lông có khả năng chống ăn mòn phù hợp để duy trì lực siết và độ kín ổn định trong suốt vòng đời công trình, hạn chế phải đào lên sửa chữa.

Câu hỏi thường gặp (FAQ)

Bu lông gang có đầu dạng gì?

Phổ biến là đầu chữ T (T-head) tự khóa chống xoay cho mối nối cơ khí, ngoài ra có bu lông lục giác cho mối nối mặt bích.

Siết bu lông với lực bao nhiêu?

Theo cỡ bu lông, ví dụ bu lông 3/4″ khoảng 75-90 ft-lb theo AWWA C111, nên dùng cờ lê lực và siết đối xứng.

Có cần siết theo thứ tự không?

Có. Siết xen kẽ các bu lông đối diện (hình sao) để gioăng ép đều quanh ống, tránh lệch gây rò.

Bu lông đi kèm chi tiết nào?

Dùng đồng bộ với kiềng (đầu F) và gioăng cao su để tạo mối nối cơ khí hoàn chỉnh, xem thêm kiềng (MJ) và bu lông chữ T lắp đầu F ở mục sản phẩm liên quan.

Chọn vật liệu bu lông thế nào?

Ưu tiên thép cường độ cao có lớp chống ăn mòn phù hợp môi trường chôn ngầm để duy trì lực siết lâu dài.
