Côn lệch nối rãnh

Côn lệch nối rãnh (grooved eccentric reducer) là phụ kiện chuyển tiếp đường kính kiểu lệch tâm trong hệ khớp nối rãnh, dùng để nối hai đoạn ống có đường kính khác nhau mà cả hai đầu đều gia công rãnh theo tiêu chuẩn AWWA C606. Với một đường sinh phẳng (cạnh thẳng) khiến hai đầu ống lệch trục nhau, côn lệch phục vụ mục đích thủy lực quan trọng: chống túi khí trên đường hút bơm hoặc giúp thoát cặn trên tuyến ngang.

Khác với côn đồng tâm (hai đầu chung trục, cân đối), côn lệch có cạnh phẳng cho phép giữ một mặt (trên hoặc dưới) thẳng liên tục khi lắp trên tuyến ngang. Lắp cạnh phẳng lên trên tránh túi khí tích tụ ở đỉnh ống – quan trọng cho đường hút bơm; lắp cạnh phẳng xuống dưới tạo đáy liền mạch giúp thoát cặn, tránh đọng.

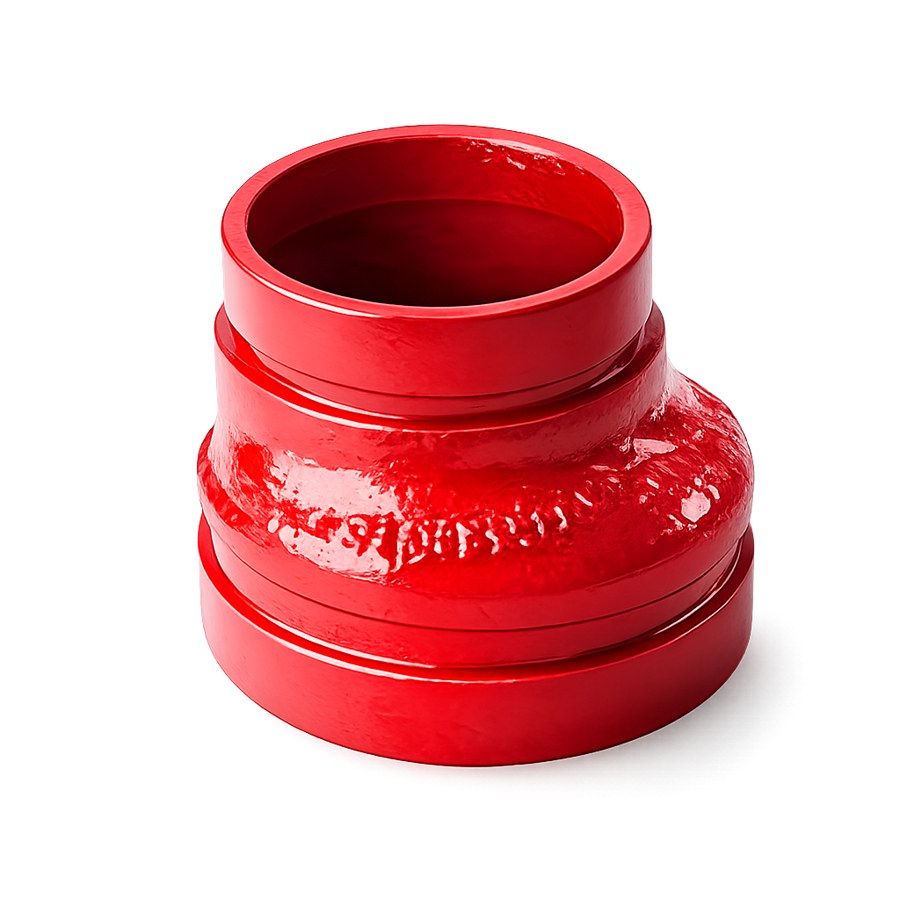

Côn lệch nối rãnh T-Blue cung cấp được đúc từ gang cầu ASTM A536, phủ epoxy hoặc mạ kẽm chống ăn mòn, dùng gioăng EPDM đạt yêu cầu nước sạch và PCCC, lắp nhanh bằng cùm rãnh.

Vì sao dùng côn lệch tâm?

Côn lệch tâm được sinh ra để giải quyết bài toán thủy lực của tuyến ống nằm ngang khi thay đổi đường kính. Khi dùng côn đồng tâm trên tuyến ngang, phần trên của đoạn thu tạo thành một “túi” nơi không khí tích tụ (với đường hút bơm) hoặc phần dưới tạo bậc nơi cặn đọng. Côn lệch với cạnh phẳng loại bỏ vấn đề này.

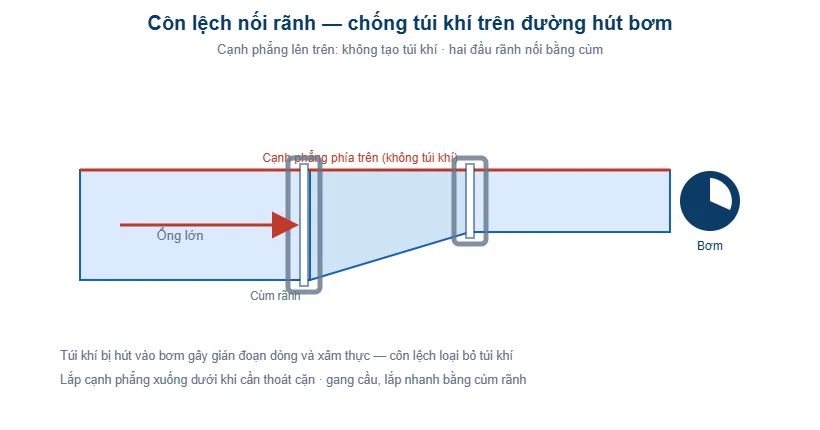

Trên đường hút của bơm, côn lệch lắp cạnh phẳng lên trên giữ đỉnh ống liên tục, loại bỏ túi khí; bọt khí bị hút vào bơm gây gián đoạn dòng, giảm hiệu suất và có thể gây xâm thực (cavitation) – nên chống túi khí là yêu cầu bắt buộc. Đây là ứng dụng đặc trưng nhất của côn lệch.

Trên tuyến cần thoát cặn hoặc thoát sạch, côn lệch lắp cạnh phẳng xuống dưới tạo đáy liền mạch, giúp cặn và chất lỏng chảy hết, tránh đọng — hữu ích cho một số ứng dụng vệ sinh hoặc nước có cặn. Việc lắp đúng hướng côn lệch theo mục đích là chi tiết kỹ thuật quan trọng.

Thông số kỹ thuật côn lệch nối rãnh

Bảng dưới đây tổng hợp thông số kỹ thuật của côn lệch nối rãnh gang cầu. Kích thước thu (cấp đường kính) và loại gioăng được chọn theo yêu cầu tuyến ống và môi chất.

Khi đặt hàng, cần nêu rõ đường kính hai đầu, cấp áp lực và loại gioăng theo môi chất để côn lệch tương thích với cùm và đầu ống trong hệ thống.

Côn lệch nối rãnh và côn lệch hàn có gì khác biệt

Cùng chức năng chuyển tiếp đường kính lệch tâm, côn lệch nối rãnh và côn lệch hàn khác nhau ở phương pháp kết nối.

• Côn lệch nối rãnh có hai đầu gia công rãnh, nối với đầu ống rãnh qua cùm – lắp nhanh không hàn, an toàn cháy nổ, dễ tháo lắp, phù hợp hệ khớp nối rãnh (thường dùng cho hệ PCCC, cấp nước gang/thép grooved).
• Côn lệch hàn (như côn hàn lệch inox) nối bằng hàn giáp mối – mối liền mạch, chịu áp cao, bề mặt trong nhẵn phù hợp vệ sinh cao (thực phẩm, dược, inox), nhưng cần thợ hàn và phát sinh nhiệt.

Việc chọn kiểu nào tùy hệ đường ống: hệ grooved dùng côn lệch nối rãnh; hệ hàn (inox vệ sinh cao) dùng côn lệch hàn.

Côn lệch nối rãnh giữ trọn ưu điểm thi công nhanh của hệ grooved trong khi vẫn giải quyết bài toán thủy lực của việc thu đường kính lệch tâm. T-Blue cung cấp cả côn lệch nối rãnh và côn hàn lệch inox cho các hệ đường ống khác nhau.

Vật liệu, lớp phủ và độ bền của côn

Thân côn lệch đúc từ gang cầu ASTM A536 65-45-12, có graphit dạng cầu mang lại độ bền kéo và độ dẻo cao, chịu áp lực và va đập tốt – tiêu chuẩn cho phụ kiện đường ống chịu áp ngành nước và PCCC. Gang cầu không giòn gãy đột ngột mà biến dạng dẻo trước khi phá hủy, tăng độ an toàn.

Bề mặt phủ sơn epoxy phủ tĩnh điện (trơ hóa học, phù hợp nước sạch và trong nhà) hoặc mạ kẽm nhúng nóng (chống gỉ bền trong môi trường ẩm, ngoài trời). Gioăng EPDM cho nước sạch và PCCC, NBR cho môi trường dầu, silicone cho nhiệt độ cao – chọn theo môi chất, quyết định độ kín và tuổi thọ mối nối.

Với vật liệu và lớp phủ chất lượng cùng lắp đặt đúng kỹ thuật, côn lệch nối rãnh có độ bền cao, phục vụ tuyến ống nhiều năm với bảo trì tối thiểu.

Ứng dụng và tính toán thủy lực của côn lệch nối rãnh

Côn lệch nối rãnh được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau

Côn lệch nối rãnh được dùng phổ biến nhất trên đường hút bơm (chống túi khí) trong hệ cấp nước, PCCC và công nghiệp. Nó cũng dùng trên các tuyến ngang cần thu đường kính mà tránh túi khí hoặc thoát cặn. Trong hệ khớp nối rãnh, côn lệch dùng đồng bộ với cùm, cút, tê, thập rãnh.

Việc thay đổi đường kính ảnh hưởng tới thủy lực: khi dòng đi từ ống lớn vào ống nhỏ, vận tốc tăng và sinh tổn thất áp suất cục bộ. Côn lệch với biên dạng chuyển tiếp trơn giúp giảm rối và tổn thất so với thu đột ngột. Kỹ sư đưa tổn thất này vào tính toán cột áp và chọn cấp thu giữ vận tốc dòng hợp lý.

Trên đường hút bơm, ngoài chống túi khí, việc chọn đường kính hút đủ lớn để giữ vận tốc thấp cũng quan trọng để tránh xâm thực. Côn lệch lắp đúng hướng kết hợp thiết kế đường hút hợp lý đảm bảo bơm hoạt động ổn định. T-Blue tư vấn chọn côn lệch và thiết kế đường hút phù hợp.

Hướng dẫn lắp đặt côn lệch nối rãnh đúng cách

Khi lắp, đảm bảo rãnh ở các đầu ống nối vào được gia công đúng kích thước tiêu chuẩn tương thích với cùm, bề mặt sạch, không ba-via. Đặc biệt quan trọng: xác định đúng hướng lắp côn lệch theo mục đích – cạnh phẳng lên trên để chống túi khí (đường hút bơm), hoặc xuống dưới để thoát cặn/thoát sạch. Lắp sai hướng làm mất tác dụng của thiết kế lệch tâm.

Bôi trơn gioăng bằng dung dịch chuyên dụng, đặt gioăng và hai nửa cùm ôm quanh rãnh của côn và đầu ống, siết bu-lông đều theo mô-men khuyến nghị. Kiểm tra vấu cùm ăn hết vào rãnh và cùm khớp kín.

Sau khi lắp, thử áp lực toàn tuyến để kiểm tra độ kín các mối nối. Định kỳ kiểm tra mô-men bu-lông và tình trạng gioăng trong vận hành. T-Blue hỗ trợ chọn côn lệch, xác định hướng lắp đúng và cung cấp đồng bộ phụ kiện khớp nối rãnh.

Túi khí, xâm thực và tầm quan trọng của côn lệch trên đường hút

Đường hút của bơm là vị trí nhạy cảm nhất với túi khí. Khi không khí tích tụ ở đỉnh ống hút (do dùng côn đồng tâm tạo túi ở phần trên đoạn thu), bọt khí bị cuốn vào bơm gây nhiều vấn đề: gián đoạn dòng cấp, giảm lưu lượng và cột áp, rung động, và nghiêm trọng nhất là xâm thực (cavitation) – hiện tượng bọt hơi hình thành và vỡ trong bơm, gây mài mòn cánh bơm, tiếng ồn và hư hỏng.

Côn lệch lắp cạnh phẳng lên trên trên đường hút loại bỏ túi khí bằng cách giữ đỉnh ống liên tục không có bậc, cho không khí và bọt khí đi qua thay vì tích tụ. Đây là lý do côn lệch là chi tiết tiêu chuẩn, gần như bắt buộc, trên đường hút bơm trong thực hành kỹ thuật tốt. Việc dùng sai (côn đồng tâm hoặc côn lệch lắp ngược hướng) trên đường hút là lỗi thiết kế phổ biến gây sự cố bơm.

Ngoài côn lệch, thiết kế đường hút tốt còn cần: đường kính hút đủ lớn giữ vận tốc thấp, giảm thiểu co và phụ kiện gây xoáy gần bơm, và đảm bảo cột áp hút dương đủ (NPSH). Côn lệch lắp đúng là một phần của thiết kế đường hút chống xâm thực. T-Blue tư vấn thiết kế đường hút và chọn côn lệch phù hợp để bơm vận hành ổn định, bền.

Đồng bộ hệ khớp nối rãnh và quản lý vật tư

Côn lệch nối rãnh phát huy tối đa khi dùng đồng bộ trong hệ khớp nối rãnh – cùng chuẩn kích thước rãnh với cùm, cút, tê, thập, bầu rãnh, bích rãnh. Khi toàn hệ nhất quán, các phụ kiện có tính hoán đổi, dễ dự trù vật tư, giảm sai sót khi đặt hàng và rút ngắn thời gian thi công vì đội lắp đặt làm việc với một hệ thống nhất quán.

Đối với các dự án lớn, việc lập danh mục vật tư theo hệ grooved giúp bóc tách khối lượng chính xác từng loại phụ kiện, trong đó côn lệch được thống kê theo cặp đường kính thu. T-Blue có thể hỗ trợ khách hàng bóc tách khối lượng từ bản vẽ, đề xuất danh mục phụ kiện rãnh đồng bộ và đảm bảo cung ứng đủ chủng loại, đúng tiến độ cho toàn công trình – giảm rủi ro chậm tiến độ do thiếu phụ kiện chuyển tiếp.

Ưu điểm thi công của khớp nối rãnh

So với côn thu hàn, côn lệch nối rãnh thi công nhanh hơn nhiều: mỗi mối nối chỉ mất vài phút bằng cùm, không cần hàn, không phát sinh nhiệt và tia lửa (an toàn cháy nổ), không cần thợ hàn chứng chỉ, và dễ tháo lắp lại khi bảo trì. Điều này đặc biệt có giá trị khi lắp trên đường hút bơm trong phòng bơm chật hẹp hoặc công trình đang vận hành. T-Blue cung cấp côn lệch nối rãnh đạt tiêu chuẩn cùng phụ kiện đồng bộ cho hệ khớp nối rãnh, đảm bảo thi công nhanh và mối nối kín khít, bền vững cho toàn tuyến.

Sản phẩm liên quan

Tham khảo thêm các phụ kiện khớp nối rãnh khác của T-Blue:

• Bầu rãnh (côn thu nối rãnh) — đồng tâm và lệch tâm
• Cùm rãnh (grooved coupling) — nối các đầu ống rãnh
• Xem toàn bộ danh mục Phụ kiện nối rãnh và PCCC

Liên hệ và báo giá

Để nhận tư vấn lựa chọn côn lệch nối rãnh phù hợp (đường kính hai đầu, cấp áp lực, loại gioăng) và báo giá theo yêu cầu dự án, quý khách vui lòng liên hệ đội ngũ T-Blue. Chúng tôi hỗ trợ đọc bản vẽ, xác định hướng lắp và cấp thu đường kính hợp lý, cung cấp đồng bộ phụ kiện khớp nối rãnh cho toàn tuyến.

Nguồn tham khảo

[1] AWWA C606 — Grooved and Shouldered Joints. awwa.org.

[2] ASTM A536 — Standard Specification for Ductile Iron Castings. astm.org.

Câu hỏi thường gặp về côn lệch nối rãnh

Lắp cạnh phẳng lên trên hay xuống dưới?

Lên trên để chống túi khí (đường hút bơm); xuống dưới để thoát cặn/thoát sạch (đáy liền mạch). Xác định theo mục đích của tuyến.

Khác bầu rãnh thế nào?

Bầu rãnh là côn thu nối rãnh nói chung (có cả đồng tâm và lệch tâm); côn lệch nối rãnh là loại lệch tâm chuyên dùng chống túi khí hoặc thoát cặn.

Khác côn hàn lệch inox ở đâu?

Côn lệch nối rãnh nối bằng cùm (không hàn, hệ grooved); côn hàn lệch inox nối bằng hàn giáp mối (hệ inox vệ sinh cao).
